DSP原理及应用(修订版)邹彦知识点总结.pdf

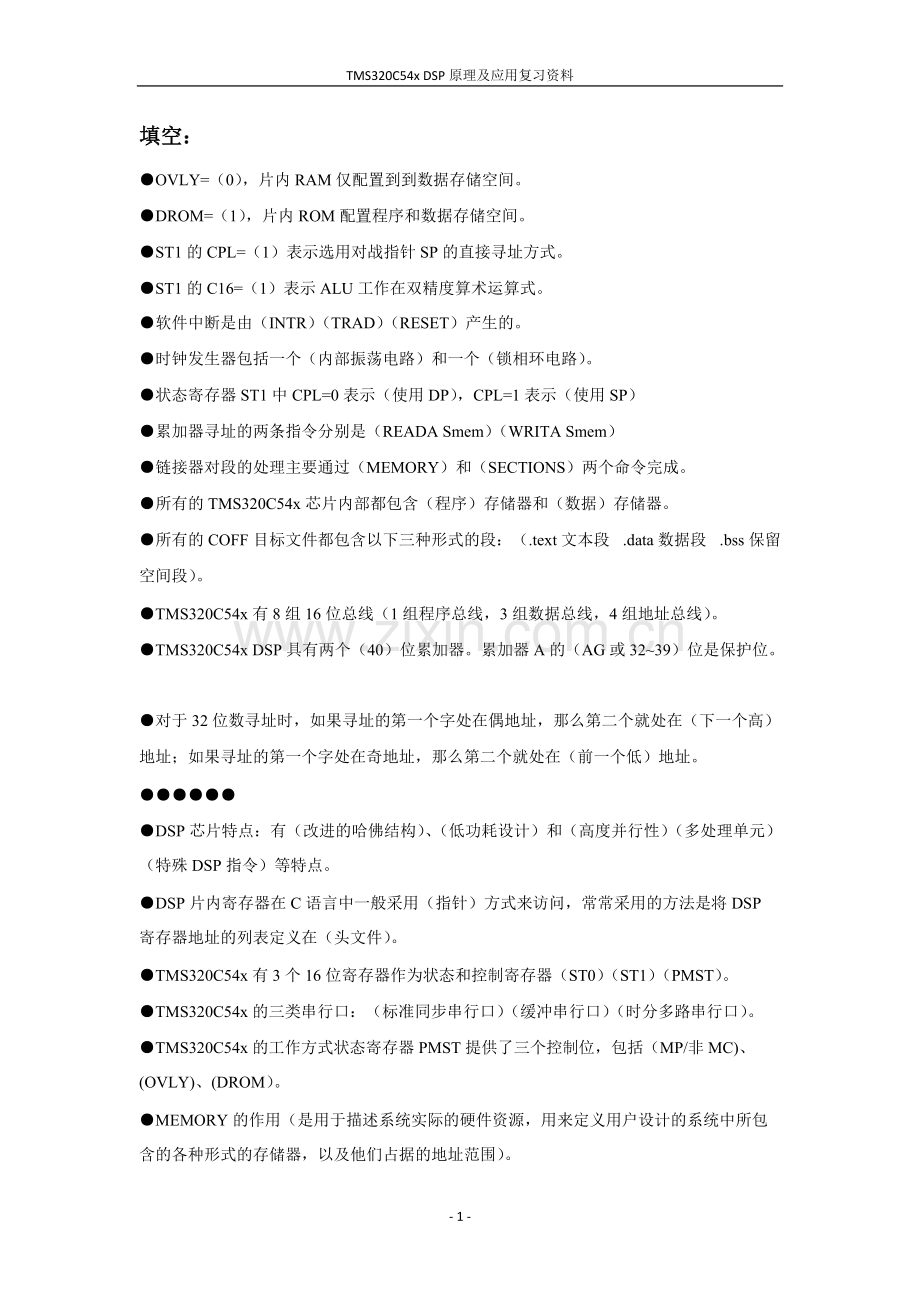

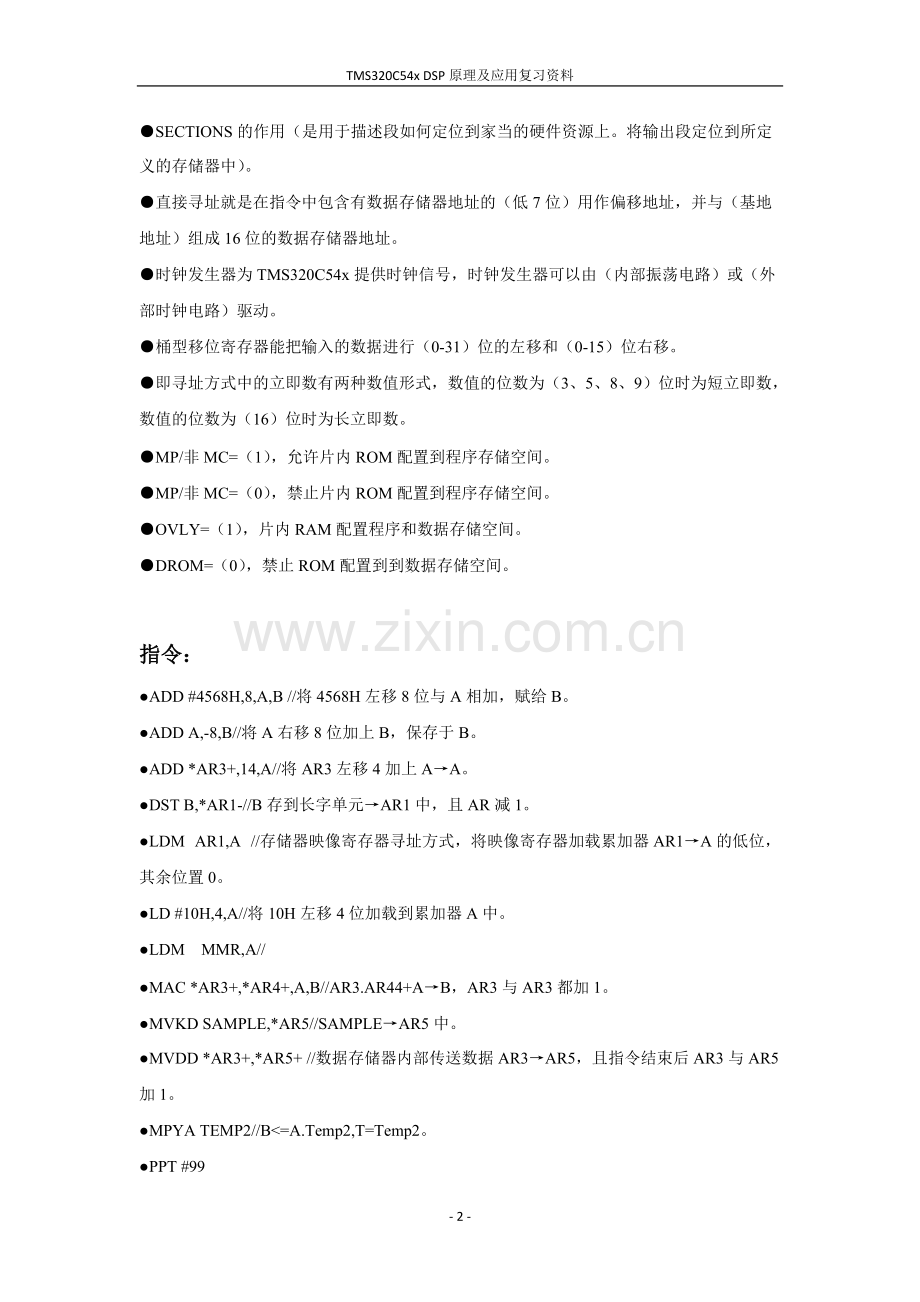

TMS320C54x DSP 原理及应用复习资料-1-填空：填空：OVLY=（0），片内 RAM 仅配置到到数据存储空间。DROM=（1），片内 ROM 配置程序和数据存储空间。ST1 的 CPL=（1）表示选用对战指针 SP 的直接寻址方式。ST1 的 C16=（1）表示 ALU 工作在双精度算术运算式。软件中断是由（INTR）（TRAD）（RESET）产生的。时钟发生器包括一个（内部振荡电路）和一个（锁相环电路）。状态寄存器 ST1 中 CPL=0 表示（使用 DP），CPL=1 表示（使用 SP）累加器寻址的两条指令分别是（READA Smem）（WRITA Smem）链接器对段的处理主要通过（MEMORY）和（SECTIONS）两个命令完成。所有的 TMS320C54x 芯片内部都包含（程序）存储器和（数据）存储器。所有的 COFF 目标文件都包含以下三种形式的段：（.text 文本段.data 数据段.bss 保留空间段）。TMS320C54x 有 8 组 16 位总线（1 组程序总线，3 组数据总线，4 组地址总线）。TMS320C54x DSP 具有两个（40）位累加器。累加器 A 的（AG 或 3239）位是保护位。对于 32 位数寻址时，如果寻址的第一个字处在偶地址，那么第二个就处在（下一个高）地址；如果寻址的第一个字处在奇地址，那么第二个就处在（前一个低）地址。DSP 芯片特点：有（改进的哈佛结构）、（低功耗设计）和（高度并行性）（多处理单元）（特殊 DSP 指令）等特点。DSP 片内寄存器在 C 语言中一般采用（指针）方式来访问，常常采用的方法是将 DSP寄存器地址的列表定义在（头文件）。TMS320C54x 有 3 个 16 位寄存器作为状态和控制寄存器（ST0）（ST1）（PMST）。TMS320C54x 的三类串行口：（标准同步串行口）（缓冲串行口）（时分多路串行口）。TMS320C54x 的工作方式状态寄存器 PMST 提供了三个控制位，包括（MP/非 MC)、(OVLY)、(DROM）。MEMORY 的作用（是用于描述系统实际的硬件资源，用来定义用户设计的系统中所包含的各种形式的存储器，以及他们占据的地址范围）。TMS320C54x DSP 原理及应用复习资料-2-SECTIONS 的作用（是用于描述段如何定位到家当的硬件资源上。将输出段定位到所定义的存储器中）。直接寻址就是在指令中包含有数据存储器地址的（低 7 位）用作偏移地址，并与（基地地址）组成 16 位的数据存储器地址。时钟发生器为 TMS320C54x 提供时钟信号，时钟发生器可以由（内部振荡电路）或（外部时钟电路）驱动。桶型移位寄存器能把输入的数据进行（0-31）位的左移和（0-15）位右移。即寻址方式中的立即数有两种数值形式，数值的位数为（3、5、8、9）位时为短立即数，数值的位数为（16）位时为长立即数。MP/非 MC=（1），允许片内 ROM 配置到程序存储空间。MP/非 MC=（0），禁止片内 ROM 配置到程序存储空间。OVLY=（1），片内 RAM 配置程序和数据存储空间。DROM=（0），禁止 ROM 配置到到数据存储空间。指令：指令：ADD#4568H,8,A,B/将 4568H 左移 8 位与 A 相加，赋给 B。ADD A,-8,B/将 A 右移 8 位加上 B，保存于 B。ADD*AR3+,14,A/将 AR3 左移 4 加上 AA。DST B,*AR1-/B 存到长字单元AR1 中，且 AR 减 1。LDM AR1,A/存储器映像寄存器寻址方式，将映像寄存器加载累加器 AR1A 的低位，其余位置 0。LD#10H,4,A/将 10H 左移 4 位加载到累加器 A 中。LDM MMR,A/MAC*AR3+,*AR4+,A,B/AR3.AR44+AB，AR3 与 AR3 都加 1。MVKD SAMPLE,*AR5/SAMPLEAR5 中。MVDD*AR3+,*AR5+/数据存储器内部传送数据 AR3AR5，且指令结束后 AR3 与 AR5加 1。MPYA TEMP2/BEPROM PAGE 0.bss:SPRAM PAGE 1.data:EPROM PAGE 0STACK:DARAM PAGE 1.vectors:vecs PAGE 0INT_2:vecs1 PAGE 0阅读下列汇编源程序,在每条语句后写出注释,并叙述程序的功能。.title cjy4.asm.mmregsSTACK.usect STACK,10H.bss a,4;为 a 分配 4 个存储单元.bss x,4;为 x 分配 4 个存储单元.bss y,1;为结果 y 分配 1 个存储单元.def start.data;定义数据代码段table:.word 1*32768/10;在 table 开始的 8 个.word 2*32768/10;地址放数据.word-3*32768/10.word 4*32768/10.word 8*32768/10.word 6*32768/10.word-4*32768/10.word-2*32768/10.text;定义可执行程序代码段start:SSBX FRCT;设置 FRCT 位,表示进行小数乘STM#x,AR1;将 x 的首地址传给 AR1RPT#7;重复 8 次下条指令MVPD table,*AR1+;将程序空间 8 个数传给数据存储器TMS320C54x DSP 原理及应用复习资料-11-STM#x,AR2;将数据存储器第一个数 x1 的地址传给 AR2STM#a,AR3;将数据存储器第五个数 a1 的地址传给 AR3RPTZ A,#3;将 A 清零,重复 4 次下条指令MAC*AR2+,*AR3+,A;执行乘法累加和,结果放在 A 中 STH A,y;将 A 的高端字存入结果 y,低端字省去end:B end;原处循环等待.end编写一段程序,将 PM 中的 10 个数据首先传送到 DM 中（以地址 0016H 开始）,再将该数据传送到地址以 0058H 开始的 DM 中。（PM：程序存储器;DM：数据存储器）。编程实现小数乘法，要求将变量 temp1 装入累加器高 16 位与 temp2 相乘，结果存入temp3。SSBX FRCT；置 FRCT 标志位，准备小数乘法LD temp1，16，A；将变量 temp1 装入累加器 A 的高 16 位MPYA temp2；完成 temp2 与累加器 A 的高 16 位相乘，结果放入 B 累加器，并将 temp2装入 T 寄存器STH temp3；将乘积结果的高 16 位存入变量 temp3将数组 x5 初始化为1,2,3,4,5。（共 10 分）.data；定义初始化数据段起始地址TBL:.word 1,2,3,4,5；为标号地址 TBL；开始的 5 个单元赋初值.sect“.vectors”；定义自定义段，并获得该段起始地址B START；无条件转移到标号为 START 的地址.bss x,5；为数组 x 分配 5 个存储单元.text；定义代码段起始地址START:STM#x,AR5；将 x 的首地址存入 AR5RPT#4；设置重复执行 5 次下条指令MVPD TBL,*AR5+end:B endTMS320C54x DSP 原理及应用复习资料-12-.end阅读下列汇编源程序，在每条语句后写出注释，并叙述程序的功能。.title“cjy1.asm”；为汇编源程序取名.mmregs；定义存储器映象寄存器STACK.usect“STACK”,30H；设置堆栈.bss x,10；为数组 x 分配 10 个存储单元.bss y,10；为数组 y 分配 10 个存储单元.datatable:.word 1,2,3,4,5,6,7,8,9,10.def start；定义标号 start.textstart:STM#0,SWWSR；复位 SWWSRSTM#STACK+30H,SP；初始化堆指针STM#x,AR1；将目的地首地址赋给 AR1RPT#19；设定重复传送的次数为 20 次MVPD table,*AR1+；程序存储器传送到数据存储器STM#x,AR2；将 x 的首地址存入 AR2STM#y,AR3；将 y 的首地址存入 AR3RPT#19；设置重复执行 20 次下条指令MVDD*AR2+,*AR3+；将地址 x 开始的 20 个值复制到地址 y 开始的 20 个单元end:B end.end程序功能：将数据存储器中的数组 x10复制到数组 y10。
