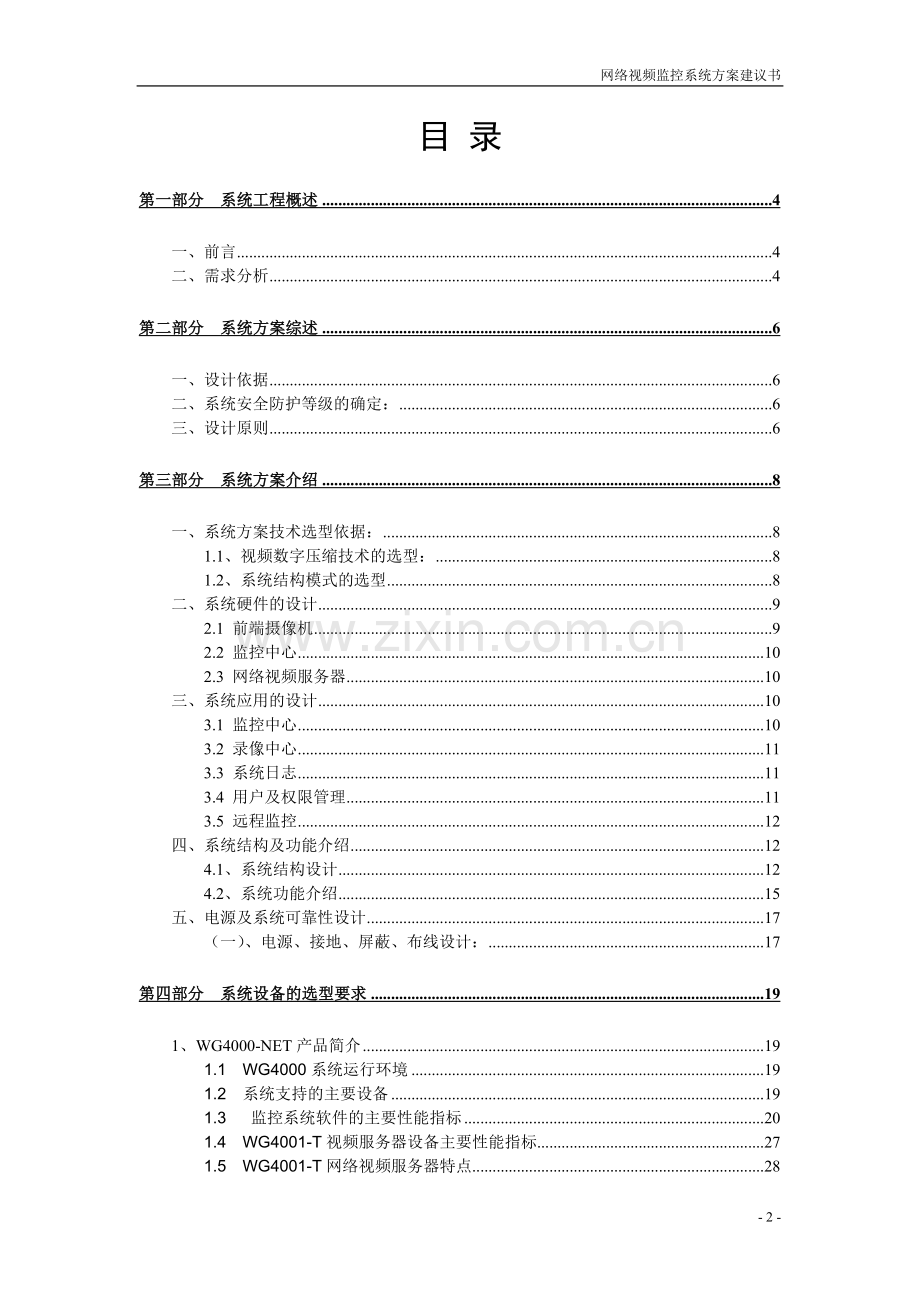

网络视频监控系统方案建议书票务中心营业厅监控联网系统建 议 方 案目 录第一部分 系统工程概述4一、前言4二、需求分析4第二部分 系统方案综述6一、设计依据6二、系统安全防护等级的确定：6三、设计原则6第三部分 系统方案介绍8一、系统方案技术选型依据：81.1、视频数字压缩技术的选型：81.2、系统结构模式的选型8二、系统硬件的设计92.1 前端摄像机92.2 监控中心102.3 网络视频服务器10三、系统应用的设计103.1 监控中心103.2 录像中心113.3 系统日志113.4 用户及权限管理113.5 远程监控12四、系统结构及功能介绍124.1、系统结构设计124.2、系统功能介绍15五、电源及系统可靠性设计17（一）、电源、接地、屏蔽、布线设计：17第四部分 系统设备的选型要求191、WG4000-NET产品简介191.1 WG4000系统运行环境191.2 系统支持的主要设备191.3 监控系统软件的主要性能指标201.4 WG4001-T视频服务器设备主要性能指标271.5 WG4001-T网络视频服务器特点282、前端摄像机29第五部分 工程实施32实施步骤32施工技术要求33系统培训33第一部分 系统工程概述一、前言随着信息技术的发展，网络视频智能监控系统可以很好地实现远距离、大范围内的图像集中监控和告警处理，该措施能切实实现管理监督、预防为主的指导方针。为了对有用的图像信息进行有效地存储、管理、分析、检索和共享，建立一个统一的数字图像信息处理系统，以解决图像信息的存储、交换、传输、桌面显示和调用等问题，为将来图像通信全面数字化打好基础。图像信息处理系统主要实现对实时传输的监控图像进行采集、编码、直播和存储等基本功能；系统还需提供完善的用户管理功能，从而有效的管理用户对监控内容的观看，并能通过通信网关与监控系统的其他控制模块之间实现无缝连接。实现图像集中报警监控已成必然趋势。根据综合系统性能、价格等多方面因素，提出了票务中心项目网络视频监控系统的解决方案供参考。二、需求分析为提高安全防范力度，预防和及时处理盗窃抢劫、意外事故等问题；全面提高票务中心项目内安全防范水平，做到人防与技防相结合；明确提出了对于该系统的需求。整理出网络视频智能监控系统需求如下：一、功能要求：*各地票务中心营业厅的现场实时监控图像监控；*各票务中心营业厅的监控图像要求实时录像，录像时间暂定1周；*支持WEB方式的多用户实时视频浏览，实现控制和切换前端摄像点；*支持用户远程的监控、观看；*用户权限管理功能：通过完善的用户管理,来实现对网络视频监控内容的观看权限的有效管理（例如设立操作优先等级，操作员控制权限等）。*多种录像查询方式（例如根据录像的文件名、前端的地名、录像时间区间进行查询等），具有功能强大的录像、检索回放功能；*良好的扩展性，系统必须具有良好的扩展、升级能力，能按用户的需要不断扩展和升级。二、系统要求：l 系统应体现当前最新、稳定的视频技术(MPEG4图象压缩编码方式)，设计理念符合网络化、数字化、智能化的发展特点。l 系统通过网络将视频图像传输到网络所在的任意地点，主控中心可以看到前端监控点的所有图像并且可以控制，监控工作站可以通过管理员给予权限，观看全部或者部分视频图象。l 系统远程控制镜头、云台、球机等设备。l 监控管理软件管理、检索、播放、存储图像功能强大，可同时进行远程视频监控、数字录像和播放录像文件。l 系统模块式组合，扩展功能强大，可以为以后的系统增容、扩容以及兼容其它系统等奠定了良好的基础。l 系统强大的系统管理共计、友好的用户操作界面。第二部分 系统方案综述一、设计依据本系统设计严格遵守中华人民共和国公安部及有关安防要求的国家标准。主要依据：安全防范工程程序与要求GA/T 75-94民用闭路监视电视系统工程技术规范GB 50198-94安全防范工程费用概预算编制办法GA/T 70-94防盗报警控制器通用技术条件国标GB/12663-94； MPEG-4网络化压缩算法国际通用标准 票务中心项目的设计要求二、系统安全防护等级的确定：参照中华人民共和国安全行业标准（GA/T 75-94）安全防范工程程序与要求的有关要求，对票务中心项目的防范区域进行如下划分：l 重点防护目标区：整个营业厅的全部场所l 周界防护目标区：出入口；l 禁区：营业柜台内部。整个监控工程实现对票务中心项目全方位监控防护，实现全部视频图象的网络传输，并能不间断录像。记录功能可以显示时间及处置方案，并可打印记录。并能自动上主控电视墙。三、设计原则 综合利用各种最适用即性价比最高的设备和系统保证所利用的设备在适用和将来升级的范围内具有较高的性能价格比。 中控室集中统一管理模式 综合利用现有的线路条件（ADSL） 满足票务中心项目监控应用的要求所有的设备采用防腐、防雷等特性的设备，采用RJ45网络接口将图像监控内容传到监控中心，实现对票务中心项目各单位重点要害部位进行实时控制管理，组成图像监控系统局域网，完成票务中心项目的安全防范工作。 满足票务中心项目管理的要求系统可以对所有的视频数据进行存储。 系统的开放性，可扩容性。系统设计采用模块化、组态的设计思想，整个系统可以方便的进行扩容和升级。同时，系统与其它监控系统具有兼容性，能利用原单位已有的监控设备或设施。 系统的安全性、保密性、可维护性 系统要有强大的网络管理功能，如有权限限制、密码保护，进行屏幕锁定等；有操作历史记录查询；对线路、设备发生故障时，系统应当能上报故障点，并有响应处理措施。第三部分 系统方案介绍一、系统方案技术选型依据：1.1、视频数字压缩技术的选型：目前视频数字压缩技术较多，而且发展速度较快，经过综合考虑，我们选择技术较为成熟、压缩比较高的MPEG-4技术或者比MPEG4更高压缩比的H.264技术。MPEG-4标准主要应用于视像电话(videophone)，视像电子邮件(VideoEmail)和电子新闻(Electronicnews)等，其传输速率要求较低，在4800-64000bits/sec之间，分辨率为320*240或176*144。MPEG-4利用很窄的带宽，通过帧重建技术，压缩和传输数据，以求以最少的数据获得最佳的图象质量。与MPEG-1和MPEG-2相比，MPEG-4的特点是其更适于交互AV服务以及远程监控。MPEG-4是第一个使你由被动变为主动(不再只是观看，允许你加入其中，即有交互性)的动态图象标准；它的另一个特点是其综合性；从根源上说，MPEG-4试图将自然物体与人造物体相溶合(视觉效果意义上的)。MPEG-4的设计目标还有更广的适应性和可扩展性。1.2、系统结构模式的选型要组建以上总目标中描述的集中监控分散管理的音视频监控系统，就目前的技术而言，有3种基本技术选型方案，简单的说，就是传统的模拟技术方案、网络数字技术方案和模拟数字相结合的实施方案。模拟和数模结合方式的系统各有利弊，其中模拟方式的图像清晰，实时性好，操纵没有延时，但布线与结构复杂、价格昂贵；模拟数字结合方式是结合模拟与数字的技术特点，而且结构更加复杂，它解决了数字化存储的功能，但还不能实现真正的网络数字化管理；经综合比较分析，我们确定当前最先进的数字化技术而采用的网络视频监控系统方式组建监控系统。本系统从硬件与应用两大方面进行设计。二、系统硬件的设计设计此票务中心项目网络视频监控系统的目的是为了能够更好的对整个重要现场及重要设备进行管理和监控，对员工工作行为，对员工的违规操作进行监督与正确指导。根据票务中心项目现场的布局特点及安全需求，我们为您做出如下设计：1、 在营业厅内安装固定点广角大范围监控摄像机；来满足其对全方位场景监控的要求；2、 在营业厅安装嵌入式硬盘录像机来对监控图形进行实时记录，同时把图像分配到网络传输控制器上，通过网络视频监控服务器；可以在远程实现对前端监控视频信号的实时记录、监视；可以单独监视某一路重要图像；3、 可以通过网络在远程办公室通过中心服务器授权；通过计算机完成对图象信号的监视与控制，便于领导检查和随时掌握现场情况；2.1 前端摄像机安全角度：所有室外摄像机都须有防雨雪、防尘、防寒冻、防热、防暴、防腐等措施。系统功能角度：主要完成对各个重要场所及敏感部位的图像监视，且前端的所有图像全部显示到主控室内，能清晰观察一切物体，能分辨出物体的外观、颜色，行人的体貌特征。实时录像及回放均为25帧/秒，图像效果清晰。摄像机要有断电恢复自启动功能，CCD镜头，彩色转黑白低照度，自动白平衡，背光补偿，自动光圈、聚焦等功能，带云台摄像机要有预置位调用功能，彩色模式下，照度可达0.8LUX以下，水平清晰度480线以上；黑白模式下，照度可达0.1LUX以下，水平清晰度570线以上；云台可水平360连续旋转，垂直0+90旋转，手动控制速度在0.05250/S，到底部摄像机可自动翻转；并满足现场防爆、防腐使用条件。2.2 监控中心主控中心设置一台服务器，安装网络视频服务器软件。服务器将所有前端WG4001网络视频服务器及前端监控设备管理起来，并维护同它们的网络连接；服务器软件安装完成后，系统自动配置录像资料的存储路径，用户可根据需要使用服务器端的管理软件修改配置，系统支持录像资料的分布式存储，为大容量的存储提供了可能。在主控中心可设置一台监控工作站，监控工作站作为系统管理员用户，对系统中的设备和用户进行管理，包括录像数据维护和管理。利用工作站连接可用于监控或系统演示。根据需要可在监控中心增加视频解码器设备，视频解码器输出视频信号可直接与监视器连接，也可通过视频切换矩阵连接电视墙。2.3 网络视频服务器作用：采用嵌入式的“网络视频服务器”，实现从监控点前端、监控中心、监控工作站的数字化处理。三、系统应用的设计3.1 监控中心 监控中心系统软件基于Windows操作系统，通过浏览器接收监控现场视频信号； 在监控画面中可以通过智能鼠标方式对远端摄像头进行水平/垂直移动及镜头缩小/放大控制；（如果安装动点） 监控画面大小可以随意改变，并可以全屏监控； 对每一个监控画面，可以记忆十个预置位，用户可以通过点击相应的预置位快速切换到特定的监视角度； 用户可以通过远程拨号接收监控现场视频画面，并能进行相应的控制； 能够随时对监控画面进行手动录像； 能够显示当前在线用户名称及其状态。3.2 录像中心 能够对监控现场移动物体进行触发式录像，有视频移动时录像，无视频移动时不录像； 视频移动触发录像可以实时自动记录触发现场视频，能捕获并完整的记录下每一个视频移动触发事件； 可以对视频移动触发录像的区域和灵敏度进行设置； 系统能够按照设定好的时间自动进行批量录像任务处理； 能够按照给定的条件：时间段、场站名进行录像查询、回放和转录。 通过浏览器对远程监控点进行添加、删除、编辑； 每一个监控点的基本信息由下列元素组成：编号、名称、IP地址、网关、摄像头型号、摄像头ID、位置、备注； 监控点高级属性中包括：单元名称、单元标志号、摄像头、口令级别、日期格式、日期、时间、摄像头名称、警报模式、警报保持、警报信息。3.3 系统日志 对系统事件和用户的操作要有跟踪记录，每一条记录包括以下要素：日期、时间、类型、用户以及描述，记录以表格形式显示； 可以对所有时间按条件进行过滤：类型、用户和时间。3.4 用户及权限管理 软件用最新加密技术,可以设置用户的使用权限,各级用户分配不同的使用与维护权限,难以超级操作,有效防止了对系统的破坏。 添加新用户或新用户组、删除用户或用户组、编辑用户或用户组信息和权限。 监控中心权限：监控中心主要有三大权限，查看监控画面、控制摄像头（即云台控制）以及摄像头的预置位设置。 录像中心权限：录像中心包括触发录像、定时录像和手工录像。从权限上来说，可以分为参数设置、录像查看和添加录像任务这三种权限。 监控点管理权限：是指对监控点的一些基本参数的设置，可根据需要分配给相应的用户组。 系统设置权限：是指对组播应用服务以及录像服务的一些设置，可根据需要分配给相应的用户组。 系统日志权限：是指查看在一段时间中系统内发生的所有事件，可根据需要分配给相应的用户组。 用户管理权限：是指对系统用户和用户组的管理，可根据需要分配给相应的用户组。 远程监控权限：是指通过拨号上网的方式访问监控中心，可根据需要分配给相应的用户组。3.5 远程监控 用户通过拨号上网的方式访问监控中心。用户也可以用网络上任何一台计算机，通过浏览器访问Web服务器，任一个授权的网络用户，以访问网站的形式访问监控系统，即可得到其相应权限的监控系统服务，接收监控现场的实时视频信号。四、系统结构及功能介绍4.1、系统结构设计根据贵方需求，本方案是基于IP网络的视频监控系统，前端监控点摄像机的视频信号通过视频服务器直接与网络连接，实现真正意义上的数字化视频传输系统。根据票务中心项目的实际情况，我们采用营业厅本地录像存储，监控图像上传（监控中心）的方式，每个票务中心有一台存储服务器，这样可以保证本地录像资料的完整性，节省主干网络的网络带宽。监控中心可通过网络直接调用和查询票务中心的录像资料。监控中心需要将监控点的视频输出到电视墙，需加解码器（WG4001-R），系统服务器安装在监控中心机房，在网络上的任何一台电脑只需安装了客户端软件均可作为监控工作站（客户端），随时对监控现场的视频图像进行浏览，与传统监控相比具有明显的优势，且前端监控点扩展方便。只要有网络的地方均可设置监控点。用户的使用权限，比如监控中心可控制所有的监控点，票务中心无法控制本地的监控设备，可根据用户使用权限的需求，通过监控工作站的系统配置工具进行使用权限的设置。方案结构图如下：从系统的结构层次上来看，该系统主要由前端设备、传输设备和信道、中心设备三部分组成。4.1.1 前端设备核心设备是网络视频服务器(WG4001-T)，摄像头的视频信号和麦克风的音频信号直接通过WG4001-T与网络直接连接，探测器的信号也可以通过网络视频服务器直接传送到网络上。摄像头的型号可根据具体监控点的位置和功能选择,可以考虑如下配置：每一个监控点可以根据实际需要选配普通摄像机、带旋转功能的摄像机或高速球型摄像机。带旋转功能的摄像机需要安装云台和云台解码器。选用摄像机时要注意视频图像的质量应保证清晰稳定，夜间录像需要超低照度，带彩色转黑白红外功能的摄像机。每个监控点的安装工程：对于室内的监控点，可将设备固定安装在指定的位置，对于室外监控点将视频服务器和云台解码器等设备安装在专用的机柜内，提供220VAC电源和RJ45的双绞线接口。4.1.2网络监控中心服务器监控中心设置一台服务器，安装服务器端的软件，包括数据库系统。服务器将所有前端WG4001-T及前端监控设备管理起来，并维护同它们的网络连接；同时，对所有网络中监控工作站的用户实现授权管理，所有用户可通过局域网上任一台计算机登录到服务器系统，根据不同权限对图像进行监视、查询、录像回放等。服务器软件安装完成后，系统自动配置录像资料的存储路径，用户可根据需要使用服务器端的管理软件修改配置，系统支持录像资料的分布式存储，为大容量的存储提供了可能。在监控中心可设置一台监控工作站，监控工作站作为系统管理员用户，对系统中的设备和用户进行管理，包括录像数据维护和管理。 根据需要可在监控中心增加视频解码器（WG4001-R）设备，视频解码器输出视频信号可直接与监视器连接，也可通过视频切换矩阵连接电视墙。4.1.3 监控工作站（客户端）网络的计算机上用户只需安装WG4000客户端软件，由系统管理员提供登陆服务器的合法身份和系统使用权限，就可成为监控工作站。客户端软件包括：系统配置工具（Config Tool）、监控软件（Monitor）和录像查询回放软件（Archive Player）。系统配置工具：可设置录像计划、进行镜头分组、视频服务器设置等。监控软件：提供多画面的实时监控，云台或球机控制，音频及报警信号的接收等。查询回放软件：可根据镜头名称、日期/时间、录像类型等查询，并回放查询结果。4.2、系统功能介绍4.2.1系统功能网络视频监控系统系统实现的主要功能、特点如下：主要功能网络视频监控系统主要完成对监视区域实现自动监视、录像管理功能。在网络视频监控系统的专用视频服务器中，能对摄像机进行编组、设定巡检，能对快球设定预置点，响应报警时指定显示器，24小时长延时录像或报警录像，支持数字硬盘录像设备，图像字符叠加显示等等功能，都能在网络视频监控系统系统中实现。主要特点 可视化管理。在网络视频监控系统系统中，系统操作员通过观察控制中心屏幕墙上的显示器，可以直观地观察被监控现场的连续图像。 事故责任分析。所有的摄像机传来的图像，全部能直接进入存储服务器进行录像，也能够由报警信号驱动录像机作报警录像。所有的录像资料可以进行回放，也可以设定条件后进行搜索。当应用网络视频存储服务器时，这种功能变得非常强大：符合条件的画面能很快被搜索出来，供查看或用视频打印机打印出来，达到事故责任分析功能。 事故预兆分析功能。在网络视频服务器中，可对事故易发地设置动态侦测功能，对于任何进来该区域都触发报警，且在中心大屏中报警显示，达到事故预兆功能。 操作方便。系统操作者可通过多媒体工作站的键盘、鼠标对网络视频监控系统进行操作：选择摄像机、控制摄像机（有云台时，可调节角度和方位；镜头为变焦型时，可调节焦点和焦距；等等）；选择显示器等。 程序巡检。在系统中，可编制巡检程序，由系统按设定的程序要求，控制摄像机的巡回检视。如：可在指定显示器上，按程序先后显示各摄像机传来的图像。也可以跳过不需要观察的地方，减短巡检周期。 适应性强。在网络视频监控系统系统中，根据不同场合的情况，选配了多种摄像机、镜头、云台、快球等设备。如：我们在光线变化较大的、环境色彩平淡的场合，选配黑白摄像机。在同等成本下，选择黑白摄像机时，可购得高清楚的摄像机和镜头。其产生的图像也可得到更高的清楚度。 系统联动。网络视频监控系统，接受来自振动电缆报警的联动指令，能与网络视频监控系统系统模块密切配合，使系统成为一个真正一体化的安防网络系统。 方便升级、维护。在网络视频监控系统系统设计时，我们留有一定的余量，便于以后在系统中增加摄像机等设备。系统中的彩色摄像机和黑白摄像机可以更换，方便今后由于环境的变化而对摄像机提出新和要求。系统在维护时，可以不断电作业。在对单台摄像机进行维护时，系统中的其它部件不需要停止工作。五、电源及系统可靠性设计（一）、电源、接地、屏蔽、布线设计： 系统的供电及接地好坏直接影响系统的稳定性和抗干扰能力，总的思路是消除或减弱干扰，切断干扰的传输途径，提高传输途径对干扰的衰减作用，具体措施是： 1、接地： 整个系统采用单点接地，接地母线采用铜质线，采用综合接地系统，接地电阻不得大於1欧姆（确切值由当地设计部门给出）。为了保证整个系统采用单点接地，在工程实施中做到视频信号传输过程中每路信号之间严格隔离、单独供电，信号共地集中在中心机房。由於接地措施的科学合理，有力地保证了系统的抗干扰性能。 2、供电：监控系统的供电方式只有两种：一种是集中供电方式即电源都引自一处，另一种是分布式供电，摄象机等前端设备在安装位置附近取电源。从抗干扰效果的角度讲，集中供电方式更好一些，可以基本消除各处参考电位不等的情况。本工程采用集中供电方式：摄像机、视频矩阵箱、监视器、控制/管理微机等设备的电源都由控制室集中供给。系统的电源由低压配电屏引出专用回路。（不能从动力配电箱引出）。经过滤波器及交流稳压器又称净化电源）后再接至控制中心的配电箱。根据系统对供电的要求，监控系统采用在线式集中UPS供电方式。UPS供电采用在线交互式结构。由于UPS的逆变器和输出总是处于接通状态，对电源有滤波及稳压、调压作用，具有高效、可靠及优越的电源保护功能等优点。通过估算系统运行所需电源功率为3.18KW，因此选用山特C6KVA的UPS电源。3、屏蔽： 视频传输同轴电缆、摄像机的电源线和控制线均穿金属管敷设，且金属管需要良好地接地。视频传输同轴电缆与电源线、控制线不共管。4、布线：视频传输同轴电缆、电源线和控制线不与电力线共管及平行安装，若无法避免平行安装时，两条线管应接地且保持8CM左右的间距（具体间距由电力线传送的功率、平行长度决定）；同轴电缆、控制线尽可能采用整根完整电缆，不允许人工连接加长；布线尽量避开配电箱/配电网（高频干扰源）、大功率电动机（谐波干扰源）、荧光灯管、电子启动器、开关电源、电话线等干扰源。5、可维护性： 除了选用设备具有良好的可维护性，工程实施中也应当充分考虑系统的易维护性。系统中在每层楼的配电竖井问都设置了视频电缆和控制电缆的转接接线箱，以方便今後的测试维修；由于控制中心机房中视频线、控制线、电源线多达数百根，需要对每根线缆用标有数码的套管逐一编号。第四部分 系统设备的选型要求票务中心项目是一个较大的安全监控系统工程，物理分布距离较广，总安装摄像机将可能达到20台之多，相对密度较大。对这样的系统，监控不是问题的关键，关键的问题在科学、合理的管理和应用策略上。因此，技术的选型就显得非常重要了。1、WG4000-NET产品简介随着计算机网络的发展，在网络上传输视频和音频成为一种趋势，该系统具有传统监控系统无法比拟的功能和特点，是第三代全数字化、网络化、智能化监控系统的典型代表。1.1 WG4000系统运行环境服务器端基本运行环境：l Windows 2000 Pro 或 2000 Server 操作系统l P4-2.0/256M/80G以上配置计算机（或服务器）l Server端软件客户端运行环境：l Windows XP/2000 Pro 操作系统l P4-2.0G/256M/40G以上配置的个人计算机(可支持16路实时解码显示)l Client端软件1.2 系统支持的主要设备视频服务器（编码端）l WG4001-T/A 支持1路MPEG4编码视频(可选语音)、RS232/485、1路DI和1路DOl WG4001-T4/A 支持4路MPEG4编码视频（可选一路语音）、RS232/485、1路DI和1路DOl AV1000W 支持1路MPEG4编码视频、802.11b无线传输视频服务器（解码端）l WG4001-R/A 1路MPEG4视频解码附属设备l CCD摄像机PelcoP云台解码器、球机1.3 监控系统软件的主要性能指标l WG4001AVE 单路CIF网络音视频服务器（编码）WG4001AVE 单路网络音视频服务器（编码）是采用美国高性能DSP，集多年网络视音频开发经验潜心研制的将模拟的视音频信号、控制信号以及相关数据信号转换为数字信号的能够组建大型数字网络的核心设备。产品图片 技术指标：视频 压缩格式 MPEG-4视频输入 1路，BNC接口(female)，1 Vpp-75 分辨率 PAL 制：176144到 704288NTSC 制：176120 到 704240 编码能力 HALF-D1 30帧/秒 经优化可达D1 30帧/秒帧率 PAL制： 每路1-25帧/秒可调 NTSC 制：每路1-30帧/秒可调码率 码率32kb/s到1.5Mb/s可调 视频标准 NTSC/PAL制自适应 OSD功能 支持OSD功能时间日期显示、支持汉字图形显示音频 压缩格式 ADPCM（22kbps） 音频输入 1路，MINI立体声接口（3.5mm阴性），-46 -3dBV，1K 音频输出 1路，3.5mm耳机输出，峰值电压2V，最小16 网络 接口标准 以太网10 Base-T，RJ-45连接口 支持协议 TCP/IP、UDP/IP、ARP、RTP、PPPoE等 连接方式支持ADSL独立上广域网安全 密码认证 在线升级 可通过网络远程升级 控制I/O 报警输入 3路，光电隔离开关量输入，输入电压DC 512V插拔式螺丝接线端子报警输出 1路，继电器开关量输出，最大允许电压48V0.5A 插拔式螺丝接线端子 RS232/422接口 1个RS232接口，标准RS232/RS422自适应， DB9接口(male) RS485接口 1个RS485，插拔式螺丝接线端子 PTZ协议 支持Pelco-D、Pelco-P等多种协议，协议可扩展 功率 电源 外接电源 AC 220V 内板电源 DC 5V/2A 功耗 小于2W 工作环境尺寸 198（长）165（宽）44（高）， (单位：毫米) 温度 -2070 湿度 20%80% RHG功能描述l 图像基于MPEG-4压缩编码方式l 采用标准CIF图像尺寸，支持CIF，QCIF编码，码流64K/bps至2M/bps可调。l 支持25F/S（PAL）、30F/S(NTSC)的帧率l 多种码率帧率控制模式，对网络自适应，满足不同带宽需求。l 音频采用G.726压缩方式，可实现远程监听和双向对讲。l 支持串口和RS485/RS422工作模式，可远程控制云台和实现双向数据传输。l 支持移动帧测报警和外部触发报警，并可在硬件FLASH内实现对报警前后一段时间的图像存储。l 支持组播，单播模式，支持ADSL独立拨号，支持动态IP的DDNS服务。l 可选TCP和UDP的码流工作模式，适应不同的网络环境。l 可在图像上实现时间，日期及汉字图形的叠加。l 支持通过网络接口对硬件的升级。设备特点算法优，图像清，功耗低，接口全，稳定性强。硬件接口硬件接口包括：1个视频输入口， 1个音频输入口，1个音频输出口， 3个报警输入口，1个报警输出口，1个DB9针串口，1个RS485/RS422口，1个RJ45网络接口，1个复位键，1个缺省设置键以及相关状态显示灯。传输通道n 为每个监控点提供一条ADSL线路，具有RJ45网络接口和220VAC电源；n 达到实时高质量图像监控（每秒钟传输25帧PAL视频）目的每个监控点提供的网络上行带宽单路设备不能少于512Kbps。n 为管理中心监视点提供固定的IP地址，并至少具备2.5M下行带宽（5x512kbps）n 网络链路往返延迟小于20ms n 网络链路丢包率要求小于5%画面监视和画面切换功能：根据用户的需要，对不同监视点进行实时监视和切换。控制操作：即对各监视点摄像设备的光圈、焦距以及云台进行控制。此外，一些辅助控制操作也是必须的。多媒体防区布置图：采用多媒体地图分层显示各监视现场摄像设备的布点情况，以及盗警、火警等感应装置的设防区域。为运行人员提供直观而具体的监视现场的情况。事件告警功能：当监控点有异常情况发生时(如出现盗警、火警或紧急情况)，后台系统能迅速告警。画面记录、回放功能：当发生异常告警时，监控系统可自动记录下事发时告警点的现场情况。目前而言，对实时画面的记录可选择采用以下方式，即录像或报警日志记录。事件查询功能：可分类检索各监视点的告警记录，结合画面记录、回放功能，可对异常告警时的现场情景进行回放。网络接口：系统可通过路由设备实现与网络的数据共享，为多层用户提供图像监视，事件检索，录像回放等功能。集中显示：系统可通过解码设备将前端传来的图像解码后在电视墙上集中显示。集中管理：可对系统内所有的硬件配置、软件设置、用户权限、系统信息进行统一管理远程浏览：中心控制终端软件设定下属各监控点采集终端信息（IP信息、板卡类型信息等）操作员可直接对目录树进行操作即可调出远端图像，也可根据监控点位置、所属单位等进行预览组设置，按照预览组进行自动轮巡显示；并可根据权限设置调整前端的云台镜头、手动录像、手动设置前端报警探头；操作员日志记录：中心控制终端自动记录操作员每次登陆、退出、切换通道、记录违规等操作，并自动发送到管理服务器数据库中保存，作为操作员日常工作绩效考核依据；电子地图：采用电子地图方式，分权限点击显示多级监控图像，能显示监控点摄像机、探测器的位置，使监控界面更加直观。当有异常情况发生（如：发生报警、移动侦测、网络中断等）可以实时地在电子地图上显示出来。同时用户可以在电子地图上通过点击摄像机、探测器图标的方式方便的调用前端视频图像。远程配置：中心控制终端利用远程配置软件，对前端各个监控点进行远程配置，并可连接管理服务器数据库，对监控系统内用户进行配置操作；远程控制：中心控制终端可直接控制前端云台镜头，并可对前端设备进行远程设置操作； 电视墙解码：在中心控制终端安装解码卡，利用视频解码卡，将前端传来的数字音视频信号还原成模拟信号，输出到电视墙上。领导监控 领导可在自己的办公机器上安装该系统的客户端软件，可同时多人监控前端重点区域的视频图像。客户端界面监控工作站软件功能简介系统登陆/注销用户只有在登录后，才能使用系统功能，有些功能，只能管理员使用，比如系统配置、用户管理，察看用户登录日志等。选择系统登录菜单，将弹出用户登录对话框。为了防止人为误操作，设定系统锁定功能。用户管理只有系统管理员，才能使用用户管理功能。可以增加或删除用户，设置用户的权限，如果要改变一个用户的登录权限或者口令，需要先删除该用户，再重新添加新的用户。系统配置系统配置包括：录像设置 报警设置 云台设置 视频运动侦测设置 OSD显示设置 音频设置 串口及485设置录像设置：存储路径设置 存储文件大小设置 存储时间设置 自动/手动录像设置原则上哪个客户端发录像请求就将录像资料存储在本客户端所在计算机上。（磁盘管理的功能可简单化，资料转盘，轮循录制可简单处理）报警设置：报警简单处理预案-录像，抓拍图像，弹出文字框，播放音频文件，打开/关闭报警输出云台设置编码设备的串口所接控制解码器的协议类型，波特率视频运动侦测设置抓拍一张图片作为视频运动侦测设置的背景图，在图上选中相关区域作为侦测区，一旦触发报警，可联动报警预案。OSD 显示设置在图像上叠加时间日期，及自定义等信息音频设置选择音频输入的信号类型： LINE方式（有源） MIC方式（无源）定义连接视频时是否同时打开音频，打开哪一路音频，同时只能听一路音频 串口及485设置 提供串口收发数据及485收发数据的测试。日志管理 简单查看登陆信息-用户名，时间，事件；并带有清空和删除日志功能。 系统操作日志，报警日志，移动侦测日志，视频丢失日志连接功能 客户端程序启动后要和服务器进行连接，连接通过服务器的IP地址和分组端口进行。实时监看监听及调整 从设备列表中击右键或画面窗口上弹出相关功能：监看/关闭监看，监听/关闭监听，对讲/关闭对讲，录像/停止录像。可多画面同时监视-单画面、四画面、九画面、十六画面、1+5、1+7、1+11、1+15、全屏可实时调整画面的尺寸大小（分辨率）：QCIF，CIF ，half D1可实时调整某一画面或所有画面（同时）的亮度，对比度，饱和度，色调 可实时调整音频的增益可实时调整所选图像码流，帧率可实时抓拍图片 可进行图片浏览可进行窗口轮循，可自动轮切，也可手动轮切。 双向音频对讲 可实现双向音频对讲，或一对多讲云镜控制功能可进行编码器所带云台的上下左右控制，可对可变镜头进行焦距，景深，光圈的操作。能控制快球 可设置相应的预置位及水平速度，垂直速度RS485控制功能 预留RS485控制功能模块，所有通过RS485命令控制的设备都可在此模块里进行命令添加。 （若远端设备和嵌入式录像机相连，可通过远端设备的RS485接口控制录像机的录像，放像，远程调用，快放，慢放等所有功能）报警功能（传感器接入） 可操作报警输入端的布防撤防 可操作报警输出端的打开，关闭视频运动侦测报警功能可操作视频运动侦测报警功能的打开关闭视音频录像资料的播放可选择本地计算机存储的视音频录像资料进行播放，播放视音频同步。可实现正常播放，倍速播放，多倍速播放，1/2速度播放，1/4速度播放可实现播放窗口调整：50%，100%，200% 全屏 可实现在播放过程中抓图图片浏览功能可设置图片存储的路径，并可在软件中调用图片浏览工具进行浏览。l 设备配置软件 设置设备的名称，IP，视频，音频，报警，串口，RS485，OSD等等所有参数。1.4 WG4001-T视频服务器设备主要性能指标图像压缩 MPEG4速度 每秒1-25帧（PAL制、可调）图像 1个输入，1 Vpp - 75欧姆图像标准 NTSC或PAL连接口 BNC 阴性串口电气性能自识别RS232 或 RS422/485运行方式 透明串口支持任何点对点设置的PTZ协议，与nDVR软件结合使用，支持多种仿真协议音频和报警音频输入 0.775 Vrms 600欧姆音频输出 0.302 Vrms 600欧姆DI输入 1个DI输入DO输出 1个DO输出 (最大48VAC/DC 100 mA )连接口 插拔式螺丝头跨接片网络接口标准 以太网10/100Base-T 连接口 RJ-45 插口规约 传送：RTP，UDP/IP，TCP/IP，IGMP （广播方式）其他： DNS & DHCP 客户，HTTP 1.1 （Web服务器）安全 用户密码保护功率电源电压 12 VDC 10% 或 12VAC 20% 50/60 Hz ，(24 VAC 50/60Hz 可选)功耗 最大6瓦物理条件外壳 挤压成型铝壳，中灰色尺寸 135毫米长 x 141毫米宽 x 39毫米高环
