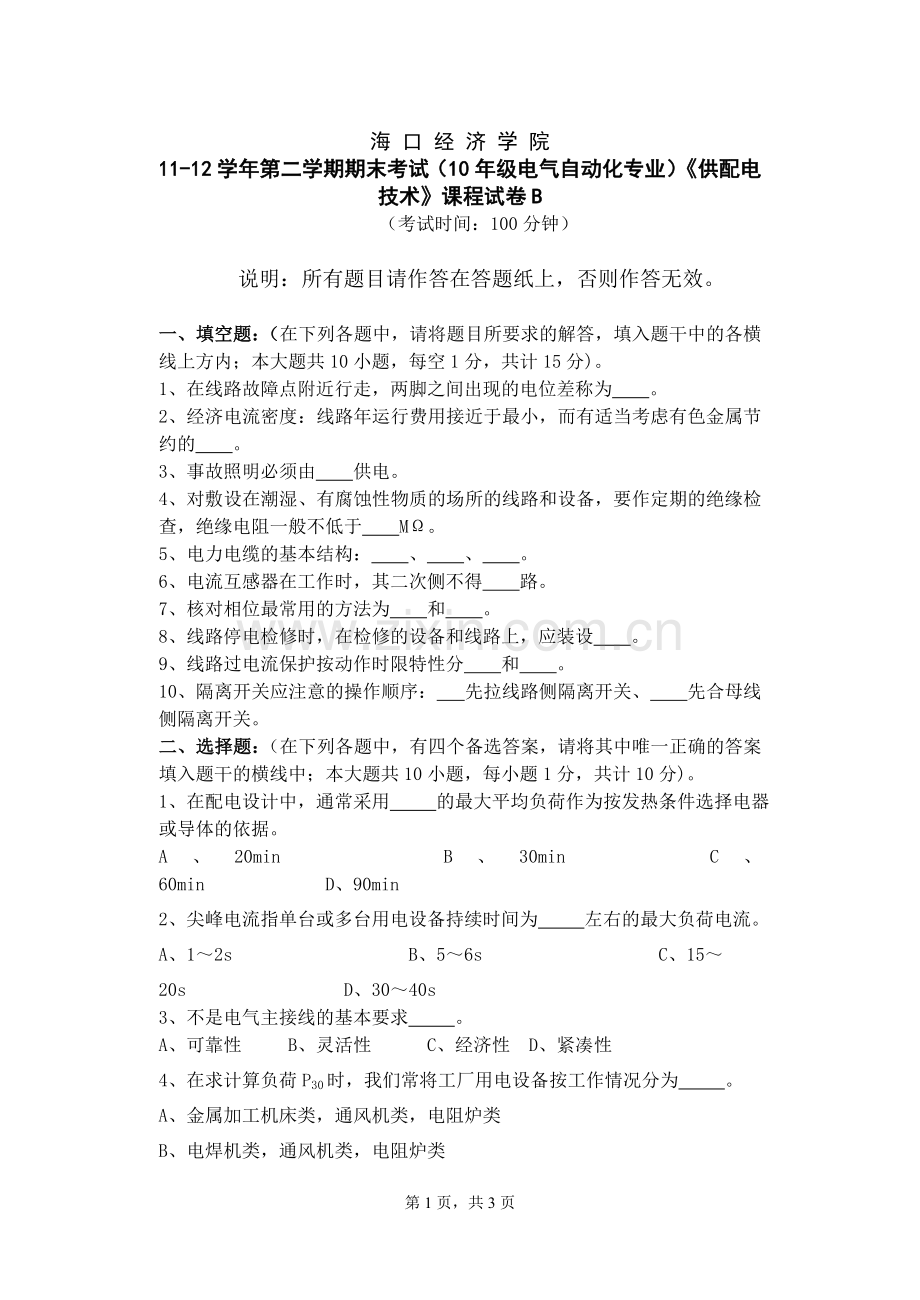

海 口 经 济 学 院
11-12学年第二学期期末考试（10年级电气自动化专业）《供配电技术》课程试卷B
（考试时间：100分钟）

说明：所有题目请作答在答题纸上，否则作答无效。

一、填空题：（在下列各题中，请将题目所要求的解答，填入题干中的各横线上方内；本大题共10小题，每空1分，共计15分)。
1、在线路故障点附近行走，两脚之间出现的电位差称为 。
2、经济电流密度：线路年运行费用接近于最小，而有适当考虑有色金属节约的 。
3、事故照明必须由 供电。
4、对敷设在潮湿、有腐蚀性物质的场所的线路和设备，要作定期的绝缘检查，绝缘电阻一般不低于 MΩ。
5、电力电缆的基本结构： 、 、 。
6、电流互感器在工作时，其二次侧不得 路。
7、核对相位最常用的方法为 和 。
8、线路停电检修时，在检修的设备和线路上，应装设 。
9、线路过电流保护按动作时限特性分 和 。
10、隔离开关应注意的操作顺序： 先拉线路侧隔离开关、 先合母线侧隔离开关。
二、选择题：（在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的横线中；本大题共10小题，每小题1分，共计10分)。
1、在配电设计中，通常采用 的最大平均负荷作为按发热条件选择电器或导体的依据。
A、20min        B、30min       C、60min       D、90min
2、尖峰电流指单台或多台用电设备持续时间为 左右的最大负荷电流。
A、1～2s          B、5～6s          C、15～20s         D、30～40s
3、不是电气主接线的基本要求 。
A、可靠性 B、灵活性 C、经济性 D、紧凑性

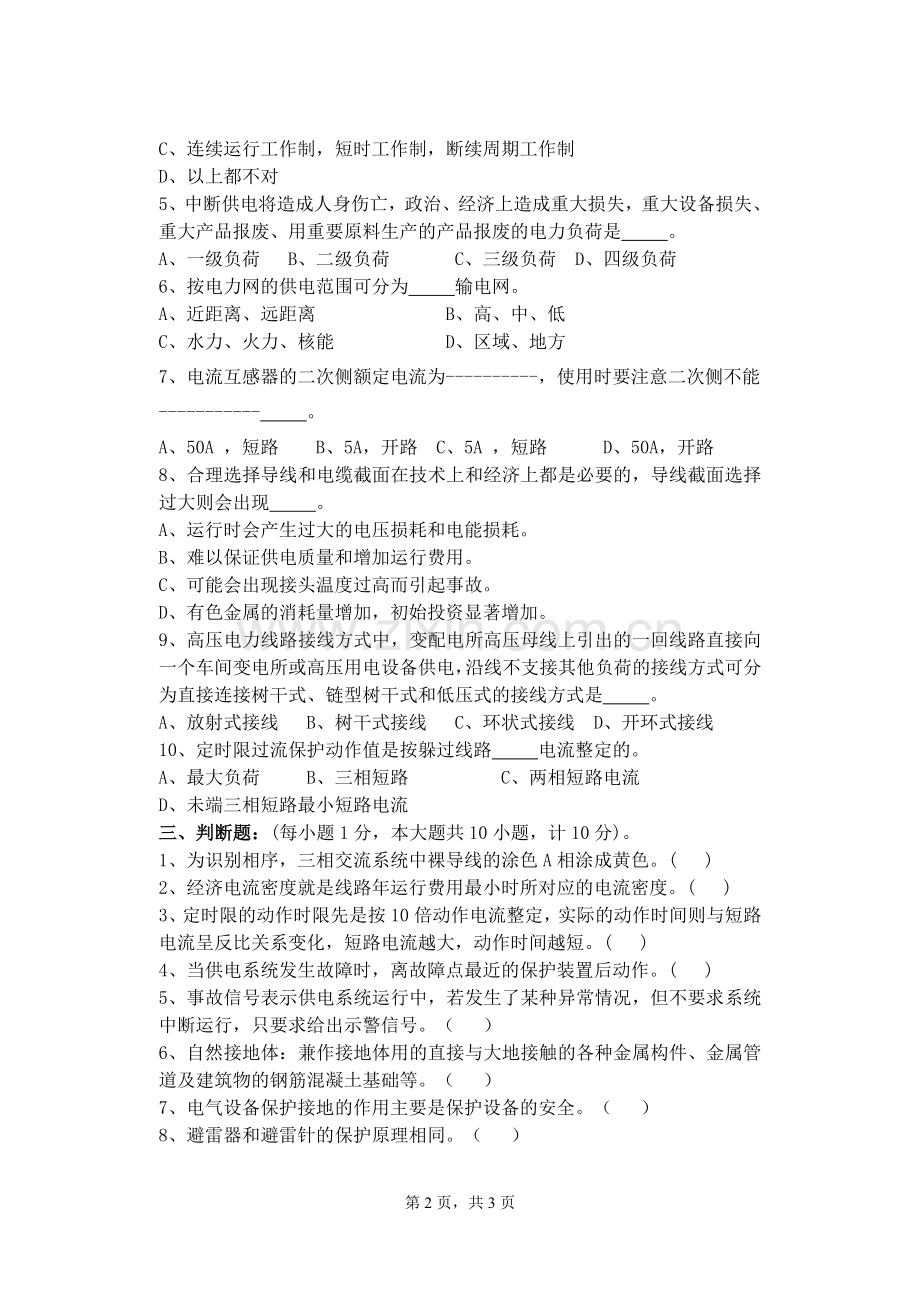

4、在求计算负荷P30时，我们常将工厂用电设备按工作情况分为 。
A、金属加工机床类，通风机类，电阻炉类
B、电焊机类，通风机类，电阻炉类
C、连续运行工作制，短时工作制，断续周期工作制
D、以上都不对
5、中断供电将造成人身伤亡，政治、经济上造成重大损失，重大设备损失、重大产品报废、用重要原料生产的产品报废的电力负荷是 。
A、一级负荷 B、二级负荷 C、三级负荷 D、四级负荷
6、按电力网的供电范围可分为 输电网。
A、近距离、远距离 B、高、中、低
C、水力、火力、核能 D、区域、地方
7、电流互感器的二次侧额定电流为----------，使用时要注意二次侧不能----------- 。
A、50A ，短路 B、5A，开路 C、5A ，短路 D、50A，开路
8、合理选择导线和电缆截面在技术上和经济上都是必要的，导线截面选择过大则会出现 。
A、运行时会产生过大的电压损耗和电能损耗。
B、难以保证供电质量和增加运行费用。
C、可能会出现接头温度过高而引起事故。
D、有色金属的消耗量增加，初始投资显著增加。
9、高压电力线路接线方式中，变配电所高压母线上引出的一回线路直接向一个车间变电所或高压用电设备供电，沿线不支接其他负荷的接线方式可分为直接连接树干式、链型树干式和低压式的接线方式是 。
A、放射式接线 B、树干式接线 C、环状式接线 D、开环式接线
10、定时限过流保护动作值是按躲过线路 电流整定的。
A、最大负荷 B、三相短路  C、两相短路电流
D、未端三相短路最小短路电流
三、判断题：(每小题1分，本大题共10小题，计10分)。
1、为识别相序，三相交流系统中裸导线的涂色A相涂成黄色。( )
2、经济电流密度就是线路年运行费用最小时所对应的电流密度。( )
3、定时限的动作时限先是按10倍动作电流整定，实际的动作时间则与短路电流呈反比关系变化，短路电流越大，动作时间越短。( )
4、当供电系统发生故障时，离故障点最近的保护装置后动作。( )
5、事故信号表示供电系统运行中，若发生了某种异常情况，但不要求系统中断运行，只要求给出示警信号。（ ）
6、自然接地体：兼作接地体用的直接与大地接触的各种金属构件、金属管道及建筑物的钢筋混凝土基础等。（ ）
7、电气设备保护接地的作用主要是保护设备的安全。（ ）
8、避雷器和避雷针的保护原理相同。（ ）
9、需要系数法适用于计算设备台数不多，而且各台设备容量相差较大的车间干线和配电箱的计算负荷。( )
10、短路保护的交流操作电源一般可以取自电流互感器。( )
四、问答题：(每小题5分，本大题共4题，计20分)。
1、衡量供电质量的主要指标有哪些？
2、二项式法比较适于什么场合来计算负荷？
3、电压互感器使用的主要注意事项有哪些？
4、什么是一次电路？
五、计算题：(每题10分，共2小题，计20分，要求有求解步骤)。
1、某机修车间380V线路上，接有金属切削机床电动机20台共50kW（其中较大容量电动机有7.5kW1台，4Kw3台，2.2Kw7台），通风机2台共3kW（Kd=0.8，）（取Kd=0.2，），电阻炉1台2kW（Kd=0.7，）。试用需要系数法确定此线路上的计算负荷。（取K∑p=0.95，K∑q=0.97）
2、一个大批量生产的机械加工车间，拥有380 V金属切削机床50台，总容量为650 kW。试确定此车间的计算负荷（Kd=0.25，cosΦ=0.5，tanΦ=1.73）。
六、应用题：(本大题共两题，第一题12分，第二题13分，共25分)。
1、对保护装置的要求有哪些？
2、定时限过电流保护与反时限过电流保护的优缺点比较？
