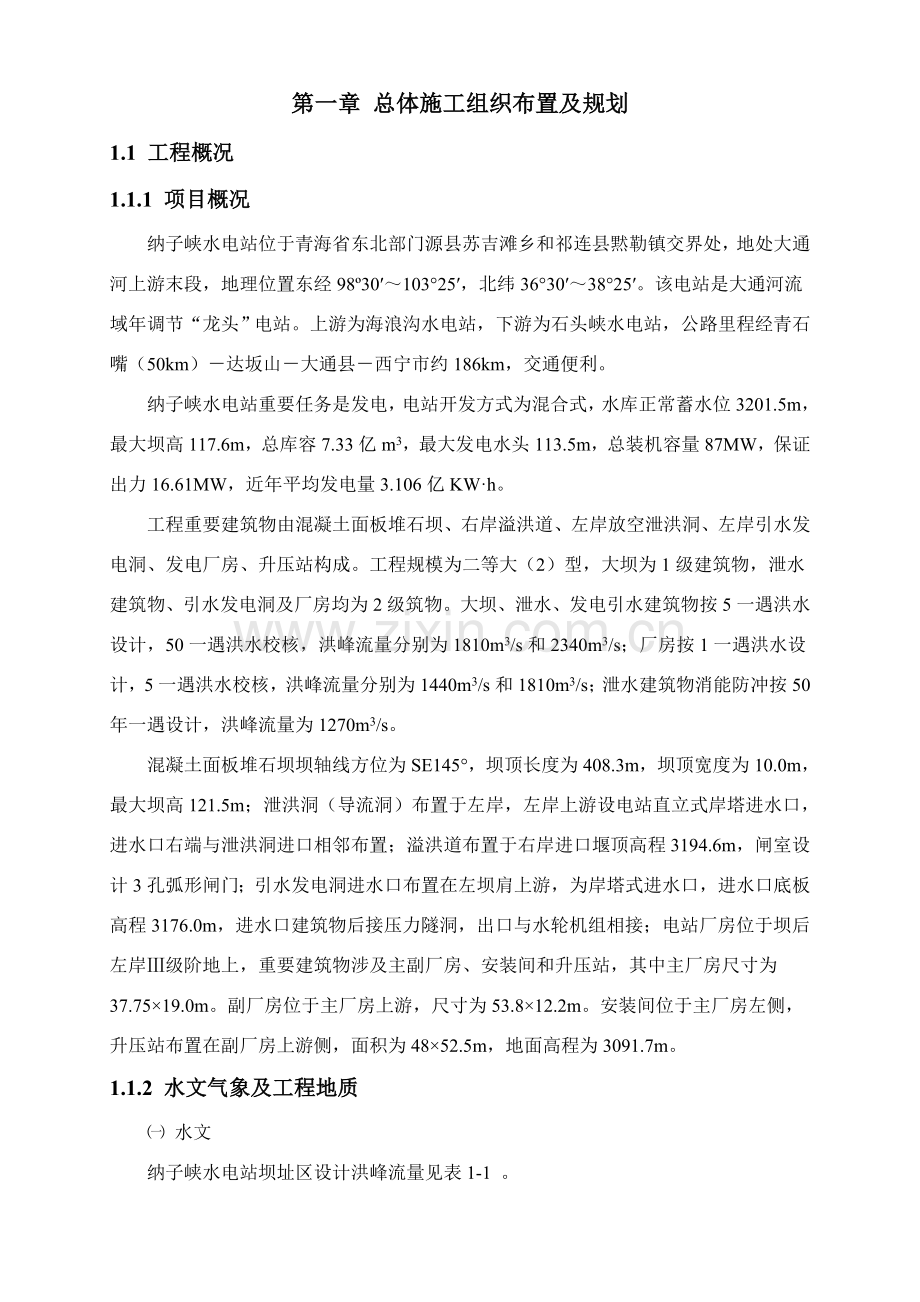

河道疏浚综合项目工程综合项目施工组织设计.doc

第一章 总体施工组织布置及规划1.1 工程概况1.1.1 项目概况纳子峡水电站位于青海省东北部门源县苏吉滩乡和祁连县黙勒镇交界处，地处大通河上游末段，地理位置东经983010325，北纬36303825。该电站是大通河流域年调节“龙头”电站。上游为海浪沟水电站，下游为石头峡水电站，公路里程经青石嘴（50km）达坂山大通县西宁市约186km，交通便利。纳子峡水电站重要任务是发电，电站开发方式为混合式，水库正常蓄水位3201.5m，最大坝高117.6m，总库容7.33亿m3，最大发电水头113.5m，总装机容量87MW，保证出力16.61MW，近年平均发电量3.106亿KWh。工程重要建筑物由混凝土面板堆石坝、右岸溢洪道、左岸放空泄洪洞、左岸引水发电洞、发电厂房、升压站构成。工程规模为二等大（2）型，大坝为1级建筑物，泄水建筑物、引水发电洞及厂房均为2级筑物。大坝、泄水、发电引水建筑物按5一遇洪水设计，50一遇洪水校核，洪峰流量分别为1810m3/s和2340m3/s；厂房按1一遇洪水设计，5一遇洪水校核，洪峰流量分别为1440m3/s和1810m3/s；泄水建筑物消能防冲按50年一遇设计，洪峰流量为1270m3/s。混凝土面板堆石坝坝轴线方位为SE145，坝顶长度为408.3m，坝顶宽度为10.0m，最大坝高121.5m；泄洪洞（导流洞）布置于左岸，左岸上游设电站直立式岸塔进水口，进水口右端与泄洪洞进口相邻布置；溢洪道布置于右岸进口堰顶高程3194.6m，闸室设计3孔弧形闸门；引水发电洞进水口布置在左坝肩上游，为岸塔式进水口，进水口底板高程3176.0m，进水口建筑物后接压力隧洞，出口与水轮机组相接；电站厂房位于坝后左岸级阶地上，重要建筑物涉及主副厂房、安装间和升压站，其中主厂房尺寸为37.7519.0m。副厂房位于主厂房上游，尺寸为53.812.2m。安装间位于主厂房左侧，升压站布置在副厂房上游侧，面积为4852.5m，地面高程为3091.7m。1.1.2 水文气象及工程地质 水文纳子峡水电站坝址区设计洪峰流量见表1-1 。纳子峡水电站设计洪峰流量成果表（流量单位：m3/s） 表1-1频率0.02%0.20%1%2%5%10%20%Qp（ m3/s）23401810148013001050877700纳子峡水电站坝址区施工洪水成果见表表1-2。纳子峡水电站分期洪水成果表（流量单位：m3/s）表1-2施工分期设计值（P）0.5%210%7月9月159012708776月925704450 5月413338210 4月371278170 10月371278170 11月46.740.833.1 123月34.728.120.2 气象大通河流域在西北内陆，气候受东南海洋季风影响和蒙古高压控制，具备典型大陆性气候特点：冬长暑短、雨热同季、日照时间长、降水少、蒸发大、气侯垂直分布明显，昼夜温差大。蒸发量和气温随高程增长而减少和减少、降水量和湿度随高程增长而递增；中下游降水集中在汛期，59月降水量占全年降水量80%以上。与工程区气象关系中较密切气象站重要为门源站。门源站位于门源县浩门镇，海拔高程2850.0m。依照门源站19611990年共30年气象记录资料，门源站近年平均气温0.48，近年平均最高气温9.2，近年平均最低气温6.6，近年平均无霜期51天，近年平均降水量525.0mm，近年平均蒸发量1137.4mm，历年最大冻土层深度不不大于2m。坝址区气象特性见表1-3。门源气象站气象要素登记表 表1-3项 目单位月 份年一二三四五六七八九十十一十二平均气温-13.4-9.5-3.62.46.89.711.811.17.11.7-6.3-12.10.48极端最高气温8.213.618.224.625.626.927.527.725.422.512.57.627.7极端最低气温-34.1-31.5-25.9-19.1-10.7-8.7-1.8-5.9-8-19-30.3-30.8-34.1平均最高气温9.2平均最低气温-6.6降水量mm1.73.91631.862.179.7107.4107.679.429.15.40.9525蒸发量mm34.450.686.5124.6156.4153.3146.4138.19874.541.733.11137.4相对湿度%46475458616774757569604961平均风速m/s1.522.42.42.42.11.71.71.71.61.51.51.9最大风速m/s17201820202021191916192222最多风向NWEEEEEEEEENWNE最大积雪深度mm7619151440491310819最大冻土深度cm19820020020020020041147126200备 注蒸发量为直径20cm蒸发皿观测资料。19611990年气象要素记录。 工程地质河床水面宽约80m，河床覆盖层为含大粒径漂、块石冲积砂卵砾石层，厚度为1823m。物质构成为卵石、砾石、漂石、孤石、块石、砂土等，粒径多在250cm，最大可见34m；上部孤、块石（漂石）含量较多，块径较大，松散中密；下部孤、块石含量较少，粒径相对较小，中密密实。1.1.3 施工条件 交通条件 对外交通条件本工程对外交通便利，自西宁经大通、青石嘴至盘坡沿G227国道公路里程为152km，由盘坡沿盘大公路至场区公路接入点公路里程为29km，场区道路公路里程5.16km，该交通道路总长186.16km，线路状况良好，满足该工程对外运送规定。 场内交通条件 已建右岸大坝填筑主干道； 已建乡村混凝土桥，位于厂区下游跨大通河桥梁； 进场公路，公路起点与盘（盘坡）大（大通）公路相连接，终点位于电站管理区。 发包人提供施工暂时工程和施工暂时设施承包人自行负责建设办公、生活用房及配套设施（房屋建筑采用彩钢板或砖混构造型式，设计规模、原则经监理审定后实行）。 发包人提供其她施工条件 发包人提供本合同工程材料品种、规格和交货地点见表1-4。发包人提供材料筹划表表1-4序号名称及规格单位供应地点供应价格（元）1供电Kwh纳子峡水电站工地0.62生活供水t纳子峡水电站工地2.5 施工供电本项目不存在施工用电，施工辅助及生活用电由发包人提供，供电点位于发包人生活基地2#楼旁边，承包人负责设计、施工、采购、安装、调试、管理和维修。电量计量点设在变压器低压侧，承包人负责设计、施工、采购、安装、调试、管理和维修自建所有用电设施。 施工供水施工期生产用水由承包人自行解决，生活用水由发包人提供供水点，承包人可由供水点引取，供水点为2#生活基地楼右侧。 施工通讯发包人不提供通讯条件，施工区有中华人民共和国移动和中华人民共和国联通信号覆盖，由承包人自行解决。 准时向承包人提供施工生产用地、生活用地。 向承包人移送现场测量控制网、基准点及关于资料。 渣场位于坝址下游右岸料场采空区，平均运距1000m。1.2 施工总体布置与阐明为满足本工程需要，本标段施工总平面布置重要涉及生活营地、机械设备停放修理场、施工道路等，其中生活营地、机械设备停放修理场运用公司第一分局纳子峡工程项目部已有营地及场地，能满足本标段人员生活、机械停放及修理。总体布置详细详见施工总平面布置图（图号SJ-TB-ZX-JS-NZX-第08号()总439号-01-01）。1.2.1 施工用水、用电、油料本标段用水重要为生活用水，当前已有生活营地，生活用水已形成，本标段不需考虑。施工用水重要为道路及渣场降尘，本标段配一台5t洒水车进行洒水降尘，洒水车取水点在2#生活基地。本标段用电重要是生活用电，运用已有生活营地，本标段在此不考虑。本工程所需油料可联系工地附近加油站，运用1台5t油罐车运送，并负责施工现场机械设备加油。1.2.2 生活及办公设施本标施工及管理人数约为68人，当前生活营地已有活动板房800余m2，并配有相应生活设施，完全能满足本标段施工人员生活及办公。1.2.4 机械停放及修配厂本标段机械停放及修理厂运用已有场地约5500m2，能满足施工需要，本标段不需考虑。1.2.5 道路布置除运用发包人提供道路外，本工程中拟修建暂时施工道路重要有表1-5。新建施工道路特性表表1-5名称路长（km）路宽（m）级别型式起/止点功 能备注L-1暂时道路1.005.0重丘四级I区C1料场去C1料场已用、暂时，单车道L-2暂时道路0.455.0重丘四级I区厂区下游跨大通河桥左侧去C1料场新建、暂时，单车道L-3暂时道路1.005.0重丘四级I区C1料场去C1料场新建、暂时，单车道1.3 施工总体进度筹划安排依照规定，本标段工程筹划于04月15日开工，05月31日竣工，总工期1.5个月。详细节点工期安排如下： 04月15日工程开工； 暂时道路于04月19日完毕； 河道疏浚于05月25日完毕； 工程竣工于05月30日完毕； 05月31日工程竣工。1.4 施工方案简介本标段下游河道疏浚工程砂砾石开挖总量为33.95万m3。暂时道路筹划于04月15日开工，于04月19日竣工。砂砾石开挖筹划于04月16日开工，05月25日竣工。河道疏浚施工过程中按照自上而下原则拟分三个区进行分层开挖，其中河道疏浚0+000.000+195.52为I区，0+195.520+915.88左岸为II区，0+195.520+915.88右岸为III区，三个开挖区同步进行施工，挖装采用CAT330和CAT336D反铲各一台，配25t自卸车运渣至C1料场采空区，平均运距1000m。河道疏浚施工过程中遇有34m孤石，采用破碎锤破碎1m3如下后进行装运。运至C1料场采空区弃渣运用SD220推土机进行整平，整平高程低于3086.00m。 1.5 管理目的 进度工期承诺：保证各节点工期目的实现，力求提前完毕工程施工。 质量承诺：工程合格率100；土建工程优良率85以上。 安全承诺：力求重大人员、机械事故率双零目的；控制人员、机械年事故率在4以内。 环保、文明施工、水土保持承诺：按照国家关于环保法律法规规定和招标文献提出规定，保证施工区域符合规定，争创样板工程、力求管理水平达到全国同行业先进水平。 施工协调公共关系承诺：坚决服从发包人、监理指令、批示，积极协调好与周边承包人关系，使施工协调制度化、程序化，积极搞好与发包人、设计单位及地方单位之间关系，服从大局利益。1.6 工程管理1.6.1 公司将对本工程提供管理支持依照本工程特性、特点，全面完毕本工程工期、质量、安全等目的，是项目管理核心，公司将在资源配备、资金保证、管理协调予以本项目支持，使项目管理在公司核心管理制度平台上规范运作，保证工程项目优质、高效完毕各项管理目的。 成立由丰富管理经验项目管理班子和高效管理机构：对此工程建设我公司高度注重并积极参加。如果我公司中标本标段工程，咱们将迅速组建“公司大通河纳子峡水电站工程项目部”。项目部重要施工队伍、管理人员及技术人员大某些都曾参加过公伯峡水电站、拉西瓦水电站、积石峡水电站施工建设，具备丰富施工与管理经验。选派有丰富施工管理经验领导出任该项目经理，并选派有经验人员担任项目技术负责人，按投标承诺人员配备管理人员，健全项目管理机构。 建制投入本工程施工队伍：我公司有着黑泉、公伯峡、积石峡、拉西瓦等工程为我公司积累了丰富施工经验；公司具备开挖专业施工队伍，可整建制投入本工程，尽量压缩施工准备期，尽早形成规模生产。 及时投入工程所需工程设备和资源：针对河道疏浚施工，在施工方案中配备了足够施工设备，如中标我公司保证标书中所列施工设备能按筹划规定及时进场。 资金支持：公司将投入投标承诺额度流动资金，保证工程资金需求。1.6.2 现场管理办法 加强技术管理保证工期工程技术人员及时到位，在编制投标施工组织设计基本上，作进一步进一步细致研究，保证工程规划办法贯彻。编制详细施工技术方案，拟定切实可行优化施工方案。制定合理施工办法加快河道疏浚施工速度，在保证安全前提下尽早开始砂砾石开挖，认真研究和贯彻开挖方案，以缩短核心线路工期。 加强筹划控制保证工期认真进行更加详细进度分析，合理制定施工进度筹划，加强筹划管理，使核心线路工期得到有效控制。施工过程中加强工程进度控制，严格按总进度核心线路抓核心作业贯彻实行。项目贯彻到人，严格控制施工周筹划；特别对于砂砾石开挖控制项目，由一名主管生产副经理重点监控。 专项技术及质量办法编制作业指引书，明确施工规定，指引施工并加强质量控制力度严格执行。 研发新技术、新工艺，提高质量，提高劳动生产率。 加强安全管理、文明施工以增进工程施工高效有序进行。 加强生产组织与协调，由一名主管设备负责人对坝施工设备运营状况全过程控制；及时分析和解决运营中问题，按施工进度规定提供保证。 制定详细质量、安全、进度、文明施工奖罚制度；施工过程中配备专职安全员，做好施工过程中安全监测和安全防护工作，以安全保进度。1.6.3 与其他承包人配合对共用设施、工作面衔接等公共关系，咱们将服从监理、发包人统一协调。1.6.4 环保办法 施工规划时以减小对生态环境影响为前提，减少水土流失。 工程弃渣按规定弃至指定渣场，并及时平整。采用办法减小扬尘和噪音污染。对于本工程建设施工，我公司将对人员前期进行培训、身体检查，保证可以适应现场施工环境。对投入设备会同厂家研究该地区设备降效问题，并制定相应改进方案以保证设备在施工过程中正常运营。本工程建设施工中，尊重少数民族风俗习惯及宗教信奉，做到不扰民、无纠纷，团结少数民族，以发包人和国家利益为重，创立和谐施工环境。第二章 施工进度筹划2.1 施工总进度筹划编制原则 以合同工期为前提，运用网络筹划技术，统筹兼顾，合理安排，满足工程总进度规定。 在保证工程质量、施工安全基本上，优化资源配备，挖掘人力和设备潜力，充分发挥公司综合优势，保证在合同工期内完毕施工任务。 以组织均衡法为基本办法，采用平行、流水、交叉作业办法，超前运作。2.2 工期目的本工程施工拟开工时间为4月15日，竣工时间为 年5月31日，历时1.5个月完毕合同范畴内所有工程项目。2.3 核心线路详细施工进度筹划安排见施工总进度筹划。依照总进度筹划分析，其核心线路为：工程开工施工道路河道疏浚工程区（右岸）0+195.520+915.88工程验收及竣工。详见附表四：施工总进度筹划横道图（图号SJ-TB-ZX-JS-NZX-第08号()总439号-02-01）。2.4 施工总进度筹划安排2.4.1 施工总进度筹划安排阐明依照招标文献中控制性进度和总工期规定，并结合本工程详细特点，本工程分为施工准备、施工道路、河道疏浚工程及工程竣工。合同签定后，及时进行施工准备、施工人员和机械设备进场，并进行暂时工程施工，完毕主体工程开工前一切准备工作。各项准备工作就绪后，及时申请开工令并组织主体工程施工。2.4.2 施工总进度筹划 施工准备4月15日至4月21日，完毕施工人员及设备进场、临建设施施工等前期准备工作。 大通河下游河道疏浚工程 4月16日至5月25日完毕河道疏浚工程I区0+000.000+195.52施工； 4月16日至5月25日完毕河道疏浚工程II区（左岸）0+195.520+915.88施工； 4月16日至5月25日完毕河道疏浚工程区（右岸）0+195.520+915.88施工； 工程竣工5月26日至5月30日完毕工程竣工验收。2.5 工期保证办法2.5.1 施工组织保证办法本合同工程是大通河纳子峡水电站下游河道疏浚工程，该工程工期紧、任务重。鉴于本工程重要性，由我公司组建大通河纳子峡水电站下游河道疏浚工程项目部全面负责本工程各项工作，保证工程按期竣工。 迅速建立现场决策层，将由公司委派具备丰富施工经验领导担任项目经理，代表公司全权负责本标段工程建设管理，按照项目法管理原则，组织建立高效、精简项目管理机构。 按照管理层和作业层分离原则，明确各部门、各岗位职责，使工程进度中各种信息得以高效迅速地传递，并及时进行筹划跟踪、反馈、评估，使进度偏差控制在最小范畴内。 根据工期提前规定，在施工方案和技术办法上，对工期规划和砂砾石开挖施工高峰强度上作详细论证分析，制定保证工期组织办法和技术规定。各部门筹划控制职能分工如下： 工程管理部负责工程总进度筹划编制上报，月、周施工进度筹划编制下达；制定工程进度筹划实行考核办法，对工程进度执行状况进行考核与评价，负责汇总工程进展状况信息，对总进度筹划进行动态跟踪控制。参加监理人进度协调会议并接受监理人指令，按监理人批示对标段工程总进度筹划、年度筹划进行调节，以满足工程总体进度规定。负责工程项目生产组织、指挥与管理工作；按照工程管理部总进度筹划、月、周生产筹划编制生产作业筹划并督促实行，按工程进度筹划实行考核办法对作业队厂考核奖罚。向工程技术部反馈现场进度信息，并提出生产组织安排建议和意见。 现场作业队是生产作业筹划详细实行人，同步也是作业进度筹划信息收集、整顿与反馈方，接受生产指挥办公室进度协调，监督检查与考核奖罚。作为生产作业筹划详细实行人，必要对所肩负工程项目及工作内容进行现场组织，并调动作业层工人积极性，使作业筹划详细贯彻，建立员工奖罚机制，并认真贯彻、兑现。 加强现场思想政治工作，发挥全公司整体优势，针对本工程总体进度，分阶段组建整建制专业队伍进场，及时着手展开施工，保证施工持续均衡。 现场组织机构管理层，对整个工程施工全过程统一管理，统一组织，统一协调保证进度筹划组织管理办法全面贯彻。2.5.2 技术管理保证办法 项目部建立以技术负责人为核心，工程管理部、技术员为主体三级技术管理体系，负责承担与发包人、监理、设计联系，以及施工筹划、办法编制，指引、监督和管理责任。 建立技术管理组织体系，逐级贯彻责任制，完善管理机制。认真制定各阶段技术方案、办法，做好技术交底，建立技术档案，提高科学化管理，认真制定应急技术预案。 进场后，组织全公司有丰富经验技术人员和生产组织管理专家，结合实际状况，认真编制施工组织设计，施工总体程序及规划，指引工程施工。 组织专业设计人员，针对本工程砂石料加工系统和混凝土生产系统等临建设施，附企加工厂进行专业设计研究并尽早组织实行，保证各系统在工程进度规定期间内按期投产。 认真做好筹划信息收集与管理，对进度筹划进行预控，并按照现场条件，在保证总进度目的前提下，及时修订进度筹划，并报监理人批准后实行。2.5.3 进度管理保证办法 编制本合同项目施工总进度、月、周筹划，保证合同项目实行。在收到开工告知后在规定期间内上报施工总进度筹划，施工总进度筹划经监理工程师批准后，作为合同正式进度表，是本合同进度控制根据，在实行中如需修订、变更进度，需报监理人批准，但进度表变更不得影响节点控制日期、竣工日期等实质性进度控制内容。 施工筹划报告以进度筹划网络图和形象图形式分析阐明，做好周、月筹划编制，保证现场施工协调及工作安排。 依照实际工程进展状况，提交月进度实行报告，作为项目决策层、管理层控制、管理进度根据，月进度实行报告应按合同规定呈报监理人。 建立与发包人、监理和设计信息沟通和管理，做好现场施工预测并记载对施工进度产生不利影响状况，做好纠偏办法。 做好现场施工进度筹划跟踪，对施工资源进行最大限度使用，并制定相应技术办法。 以P3软件编制进度筹划指引和组织施工，并运用P3进度更新功能，进行跟踪更新分析，定期录入施工实际进度信息并上报和核准，充分运用数字化施工管理系统，对各生产过程进行控制、管理。 加强对筹划检查、跟踪、督促。建立月会、周会、碰头会等制度，检查工程进展和筹划执行状况。认真分析也许浮现问题。尽量做好各方面充分预计和准备，避免一切可预见不必要停工和延误。对于不可预见因素导致施工进度延误时，要及时研究着手安排追赶工期办法。 坚持实行施工进度快报制度，日报反映各分项工程工程实际进程，周报反映各分部工程实际进度和筹划进度对比状况，并提出两者差别因素分析，以便项目部决策层、管理层和发包人及时理解各分项工程进度状况，采用相应对策办法。2.5.4 质量、安全管理保证办法 建立以项目经理为第一负责人质量保证体系，结合工程实际编制本工程质量筹划，实行质量责任终身制。 贯彻质量“三检制”，编制质量因果对策办法，保证无质量隐患，无返工事情发生，保证施工顺利进行。 建立安全三级网络，贯彻安全责任制，加强施工期检测，及时防范，避免事故对进度影响。2.5.5 施工资源管理保证办法 按照施工组织设计、技术方案办法配备施工机械设备及材料人员，施工前期可充分运用我公司已进场各类资源。 对核心线路上作业，进行严格控制，加大人力、物力投入，特别是在施工高峰阶段要保证投入，保证主、次核心线路按期竣工，同步兼顾其他项目施工。 以专业化整建制施工队伍和专用施工设备，加强运送车辆维护管理，保障砂砾石开挖工程顺利施工。 加强材料配件采购筹划和采购工作，按月对物资存储进行核查及报告，科学管理，保证正常供应渠道，减少因供应局限性带来施工延误。 投入一定流动资金，保证现场顺利运作，加强工程款项管理，做到专款专用。2.5.6 项目资金管理及保证办法 在整个工程施工过程中，坚持编制人力、设备、材料、资金供应筹划，提前贯彻，保证施工顺利进行。 依照施工组织设计配备满足本工程规定施工设备。 控制工程材料动向，编制物资供应筹划保证物资供应，应对特殊或紧急状况物资储备。 成立专门资金、成本管理机构，控制工程资金流向，保证专款专用，发挥资金使用效益，增进工程建设。我方承诺不挪用工程资金；严格控制工程成本，保证成本目的，保证工程成本受控。第三章 重要工程项目施工方案、施工办法3.1 砂砾石开挖3.1.1 概述本标合用于本合同施工图纸所示砂砾石明挖工程，指河道水面以上及水面如下砂砾石开挖工程。其开挖工作内容涉及：准备工作、场地清理、砂砾石开挖、竣工验收前维护，以及将开挖可运用或废弃砂砾石运至合同指定堆放区，并按环保规定进行推平整治等工作。所有开挖弃渣拉运至C1料场采空区（运距约1000m），弃渣高程低于3086.00m。因本工程电站主体构造已竣工，且施工处在枯水期，水量较小，故可直接进行开挖。3.1.2 重要工程量清单重要工程量见表3-1。重要工程量汇总表表3-1序号项目名称单位工程量备注1砂砾石开挖m33395343.1.3 施工布置 施工道路布置本标段施工暂时道路布置在左、右岸河堤上，在开挖时可运用暂时道路作为清渣、拉运道路。 水、电布置 施工用水本标段施工用水重要从2#生活基地取水。道路及弃渣场采用5t洒水车拉运并洒水降尘。 施工用电无。 弃渣场渣场位于坝址下游右岸C1料场采空区，平均运距1000m。3.1.4 施工进度筹划按照工程节点工期规定，本标段砂砾石开挖节点控制工期为4月16日至 5月25日。砂砾石开挖施工节点工期安排筹划表表3-2工程名称桩号节点工期大通河纳子峡水电站下游河道疏浚工程河道疏浚工程I区0+000.000+195.52.04.16.05.15河道疏浚工程II区（左岸）0+195.520+915.88.04.16.05.20河道疏浚工程区（右岸）0+195.520+915.88.04.16.05.253.1.5 施工程序及办法 施工程序本标段施工重要项目为砂砾石开挖。依照工程施工总体规划及大通河整治长度布置，砂砾石开挖时每个施工段按照不不不大于400m进行施工。 施工办法阐明 施工准备正式开工前，建立测量基准点、基准线和水准点及其有关资料和数据，进行测量控制网布设和原始地形复测。采用全站仪进行施工测量控制点布置和开挖边线放样。采用水准仪进行开挖过程中地面高程抄平及控制。其控制网布置和放样精度应符合技术规范和施工图纸规定。施工准备测量放线自卸汽车运至渣场进入下一循环液压反铲翻渣或直接装渣图3-1施工工艺流程图 砂砾石开挖砂砾石开挖采用分区、分片进行开挖、就近堆存原则。开挖施工采用人工配合CAT330液压反铲进行施工。凡施工范畴内表层杂草、块石、杂物、等均应清除干净，剥离草皮、腐殖土堆放到暂时场地，后期用于恢复植被。 砂砾石开挖砂砾石开挖采用立面和平面相结合办法，对开挖厚度不不大于1.5m，采用立面开挖办法，对开挖厚度不大于1.5m，采用平面开挖办法。砂砾石开挖采用CAT336D和CAT330液压反铲从上至下分层分段依次进行挖装，25t自卸车拉运，开挖河床砂砾料和开挖土料分类转存，以免彼此污染，采用相应办法。开挖过程中遇到孤石、块石及漂石（1m3以上）时采用破碎锤解小解决后拉运至指定渣场。为了保证运送正常进行，场内施工道路随工作面迈进方向，结合开挖办法和开挖运送机械运营路线，进行合理规划布置。砂砾石开挖注意要点 砂砾石开挖必要符合施工规范、图纸规定。 开挖过程中，必要经常测量和校核施工开挖区域平面位置水平标高和边坡等与否符合设计规定。 实际开挖轮廓线应符合设计规定，其误差应在规范规定范畴之内。3.1.6 资源配备计算本标段工程量砂砾石开挖339534m3，根据招标文献工期规定，砂砾石开挖松散系数为1.35，开挖总量为458370.9m3，工期为40天，高峰平均强度11459m3/天。挖装设备强度计算单斗挖掘机装车能力：式中 Qh单斗挖掘机装车能力，m3/h； qe每斗有效装车量，m3；TC工作循环时间，min； E工作条件系数； n每车装载斗数； Tw汽车替代时间；取以上因素中档偏上水平。依照以上公式得知斗容为1.6m3挖掘机装车能力为100m3/h（松方），2.2m3挖掘机装车能力为110m3/h（松方）。每天工作按20h计算，本工程筹划投入机械设备挖装能力：3台CAT336D挖掘机（斗容2.2m3）天挖装能力为：311020=6600m3/天；4台CAT330挖掘机（斗容1.6m3）天挖装能力为：410020=8000m3/天；共计每天挖装能力为14600m3/天，考虑机械完好率为80%，实际每天挖装能力为146000.8=11680m3/天，不不大于最高强度11459m3/天，考虑渣场维护施工，配备1台SD220推土机，进行推渣满足规定。运送设备强度计算运送设备依照挖装设备、自卸汽车行驶速度及运距进行计算。挖装设备每车装车时间平均5分钟；自卸汽车平均行驶速度20km/小时；25t自卸汽车装渣容量：13m3。运距按平均1.0km计算，每小时1辆自卸汽车拉运3.0趟。每天按20小时计算，本工程筹划投入19辆25t自卸车，每天总拉运量为：1913203.0=14820m3，综合考虑自卸汽车设备运用率和完好率为80%，每天实际总拉运量为148200.80=11856m3，不不大于每天需运量11459m3，同步备用19辆25t自卸车，满足开挖运送规定。3.1.7 施工排水开挖过程中，应做好暂时性地面排水设施，涉及保持必要地面排水坡度、设立暂时排水坑槽、使用机械排除积水，以及开挖排水沟排走雨水和地面积水。3.1.8 雨季施工办法重要为砂砾石开挖施工，而施工期间雨季施工办法结合该地区气象资料，施工中从如下几方面进行施工安排。 将气象预报作为雨季施工安排重要参照资料，安排专人进行管理； 开挖应保持必要地面排水坡度、同步在较低部位设立暂时集水井，用潜水泵抽排积水、雨水等；在凹地进行开挖时，遇到大雨，及时停止砂砾石开挖施工，并在雨后及时进行排水；3.1.9 质量检查和验收 开挖工程量计量原地形测量剖面复核检查。 按施工图纸所示建(构)筑物尺寸进行开挖剖面测量放样成果检查。 开挖区周边排水和防洪保护设施质量检查和验收。 按施工图纸规定检查基本开挖面平面尺寸、标高和场地平整度；3.1.10 安全应急办法 开挖安全应急办法 坚持“安全第一，防止为主，综合治理”工作方针； 砂砾石开挖过程中，如浮现不良因素时，应及时暂停施工和采用应急急救办法，并告知监理人。必要时，承包人应按监理人批示设立观测点，及时观测边坡状况，并做好记录。 施工现场安全管理 施工前安全办法贯彻检查：重要是依照施工组织提出安全办法贯彻贯彻检查，必要在施工迈进行现场实地检查，将安全办法贯彻到实处。 施工过程中安全检查：在施工过程中安全检查分为普通性检查、专业性检查。普通性检查重要是理解掌握整个施工安全管理状况安全技术状况，为完善安全控制筹划，搞好安全生产提供根据，提出整治和防止办法，保证安全生产。专业性检查重要是理解其专业性安全技术状况所进行检查，重要对危险点、物进行专项检查。季节性检查重要是针对自然环境变化特点所进行检查。 开挖施工时应注意地形、地况，反铲才干就位；反铲修好运送道路，派专人注意水位状况；如有状况及时告知机械设备、人员撤离现场。 在重要交通出口设立护栏和警示标志，派专人值班，组织路口交通。对关于驾驶人员进行安全教诲，遵守交通安全法规，禁止酒后驾车。3.1.11 校核测量开挖过程中，经常校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡坡度等与否符合施工图纸规定。3.1.12 资源配备 重要机械设备机械设备一览表表3-3序号名称型号单位数量备注1反铲CAT336D台32反铲CAT330台43自卸汽车25t辆194推土机SD220台15油罐车5t辆16洒水车5t辆1 人力资源配备重要劳动力筹划表表3-4序号工种人数备注1管理人员62重机工163司机404修理工45普工4共计703.2 雨季施工办法3.2.1 雨季施工总体安排在雨季来临前做好对现场清理、整治，做好防排水设施建设准备，制定值班制度。雨季施工时采用相应办法，保证工程质量。3.2.1 雨季施工办法 雨季施工组织办法 制定雨季施工方案，对职工住房环境、设备停放地点、材料储存场合等，检查排水、防水设施与否齐备等。并认真执行雨季、雨后两检查制度。 积极与本地气象局联系，及时收集气象信息，并向各施工队发布信息。 雨季施工技术办法 场地排水：施工现场依照地形对场地排水系统进行合理布置，以保证水流畅通，不积水，并防止四周水倒流进入场内。 工程防雨材料、防护用品及抽排水设备准备齐全。 照明设备电闸箱采用防雨、防潮等办法，并安装好接地保护装置。 对机械设备进行全面检查，使其符合规程规定。 雨季施工时要及时与本地气象部门进行联系，掌握施工区气象资料，保证雨季河道施工安全。 当降水量较大时，为保证河道中施工人员及设备安全，应停止施工，并将人员设备安排至安全区域。 雨季施工办法 雨季前应将基底解决好，孔洞、坑洼处填平夯实，整平基底，并设纵横排水坡。 低洼地段，应在雨季前将原地面解决好。 雨季施工应综合规划、合理设立现场防排水系统，采用有效办法，及时引排地面水。3.2.4 照明电气工程雨季办法 施工人员进入施工现场必要充分运用“三保”。 进入施工现场后不得在吊装物件下作业、行走或停留，与运转机械保持一定距离。 禁止雨天在室外已送电电缆或电气设备附近作业，应最小保持5m距离。 在雨后也许浮现滑倒或滑落场合伙业时，应针对详细状况采用防滑办法或暂停作业。第四章 保证工程质量和工期办法4.1 质量管理体系为保证本工程达到预定质量目的，从加强质量意识教诲、组织管理、技术保障、过程控制及经济手段等几方面，建立完善质量管理制度，严把工序技术、质量关，健全运营有效质量保证体系，保证本工程质量目的实现。依照本工程特点，结合ISO9001：质量管理体系原则，参照合同文献及有关资料，项目部将建立合理质量管理组织机构。4.2 质量管理机构及职责4.2.1 质量管理机构 成立项目部质量管理领导小组，统一领导和全面规划项目部质量管理工作，工作上服从发包人统一领导和指挥。项目经理担任组长，总工程师和副经理担任副组长，各职能部门及各施工队负责人为小构成员。 设立质量管理机构测量队，工程管理部设质量工程师，专门负责寻常质量管理及监督工作。 各施工队成立本队质量管理领导小组，设质量分管领导和专职质检员，作业班组设兼职质检员，负责所分管施工作业面寻常质量管理及检查工作。质量管理组织机构从上到下分工负责，层层贯彻。4.2.2 质量管理职责 质量管理领导小组职责完善建立工程质量管理制度，定期召开质量分析会，研究制定质量隐患或质量问题纠正防止办法，决策重大质量事
