潜水搅拌器推进器安装专项方案.doc

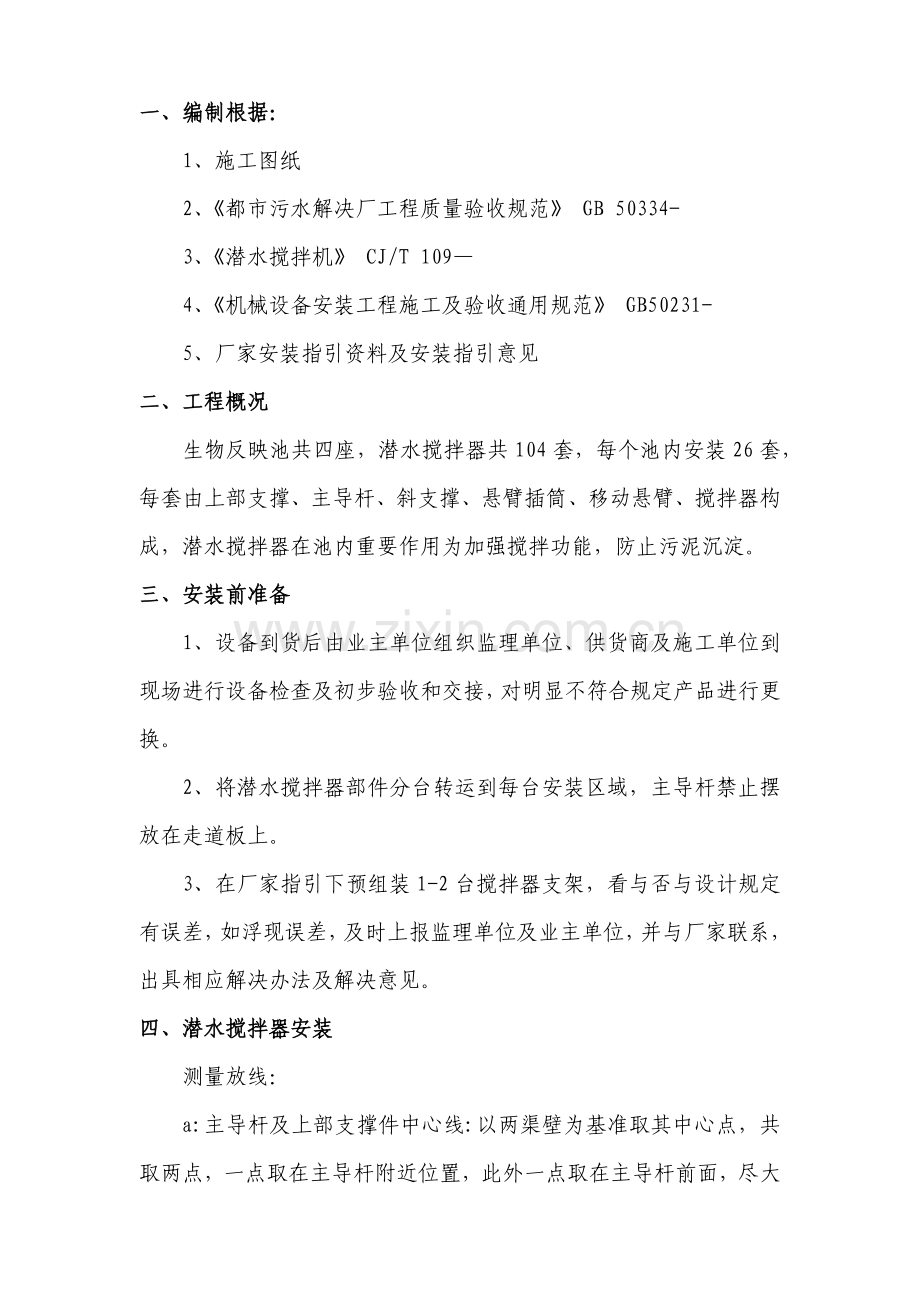

目 录一、 编制根据.2二、 工程概况.2三、 安装前准备.2四、 潜水搅拌器安装.2五、 质量控制点.6六、 重要施工机具.7七、 安全办法.7一、编制根据：1、施工图纸2、都市污水解决厂工程质量验收规范 GB 50334-3、潜水搅拌机 CJ/T 1094、机械设备安装工程施工及验收通用规范 GB50231-5、厂家安装指引资料及安装指引意见二、工程概况 生物反映池共四座，潜水搅拌器共104套，每个池内安装26套，每套由上部支撑、主导杆、斜支撑、悬臂插筒、移动悬臂、搅拌器构成，潜水搅拌器在池内重要作用为加强搅拌功能，防止污泥沉淀。三、安装前准备1、设备到货后由业主单位组织监理单位、供货商及施工单位到现场进行设备检查及初步验收和交接，对明显不符合规定产品进行更换。2、将潜水搅拌器部件分台转运到每台安装区域，主导杆禁止摆放在走道板上。3、在厂家指引下预组装1-2台搅拌器支架，看与否与设计规定有误差，如浮现误差，及时上报监理单位及业主单位，并与厂家联系，出具相应解决办法及解决意见。四、潜水搅拌器安装测量放线：a:主导杆及上部支撑件中心线:以两渠壁为基准取其中心点，共取两点，一点取在主导杆附近位置，此外一点取在主导杆前面，尽大量取远距离点，用经纬仪测出两点直线，并在靠主导杆位置用石笔尽量长划出这条直线，此线定义为水流方向线。b：用经纬仪以水流线引到渠顶测出上部支撑件中心线，并做好相应标记。c:所有部件定位线必要标记为十字中线，十字中心线长度必要不不大于连接件宽度与长度，并保证交叉位置为900夹角，以便连接件安装完后复测。1、上部支撑安装1.1在两渠壁顶部（走道板上平面如下100mm）以上部支撑件中心点位置引出螺栓孔位置，并标出定位点。1.2用上部支撑件对比定位点确认无误后用电锤钻孔，用高压气筒吹扫化学锚栓孔，吹扫不应少于三次，吹扫完后用试管刷再次对孔壁时行清理，清理干净后告知监理工程师、业主代表及厂家现场指引人员确认无误后方可进行下一步工序。1.3把化学药剂袋放入螺栓孔洞中，用手电钻与套筒固定好化学锚栓后低速旋转到锚栓孔洞中，直至到锚栓标记点后加以找正固定。1.4所有化学锚栓在固化2小时后方可以初步固定连接部件，最后紧固须等化学锚栓固定24小时后才可进行。阐明：1.2-1.4施工环节待主导杆化学锚孔开好后再进行上述工序施工。2、主导杆安装2.1主导杆安装前用灰线及量角尺测出主导杆直线度与主导杆三角支撑架角度，偏差值在现场监理、业主代表、厂家确认后方可进行下一步安装。2.2把上部支撑架放到安装位置，用线坠以弧形支架中心测出主导杆底板中心位置，垂点须与水流方向线重叠，并量出弧形支架与池底距离，以此长度用手持切割机切除主导杆多余某些。2.3以池底中心点位置引出定位十字中心线，用麻绳把主导杆立起，并使主导杆底板中心位置与池底中心点重叠，且保证三角支撑件与水流方向线一致。2.4把线坠固定在三角支撑架前端位置，轻微转动主导杆，使线坠垂点与水流方向直线重叠，用石笔在池底划出底板位置并标出锚栓定位点。2.5移开主导杆，用磨光机把主导杆底板接触面打磨平，用水平尺检测合格后钻出锚栓孔，锚栓安装工序与前面安装相似。2.6锚栓凝固2小时后，安装主导杆、上部支撑，再次以上弧形板中心用线坠测出主导杆底板中心并重叠后初步紧固主导杆化学锚栓后再紧固上部支撑锚栓，化学锚栓最后紧固须24小时后进行。2.7在安装上部支撑件与主导杆时，底板与构筑物接触面间隙过大时，由厂家提供相应规格垫铁，垫铁安装完后点焊与原连接件固定，主导杆上化学锚栓最后以双螺母固定。3、斜支撑安装斜支撑原设计为不锈钢螺栓连接，由于螺栓孔位置因素，螺栓连接不能满足设计规定，现改为断续焊固定（相应变更资料见附件：推动器支架安装施工解决办法及承诺）。3.1先将斜支撑上部边接板与主导杆连接板最大承度贴合在一起，在斜支撑下部连接板与池底接合部位用石笔画出连接板固定位置，并标出锚栓固定孔位置，移开斜支撑，用手轮磨光机打磨池底接触面后钻出锚栓孔洞。3.2固定化学锚栓（流程与主导杆化学锚栓施工相似），安装斜支撑，不紧固螺母，使支撑件连接板与主导杆连接板最大承度贴合后点点焊上，检查连接状况，确认无误后焊接固定。焊接方式采用断续焊，施焊时采用对角焊接，立面位置断续焊为4处，横面断续焊点为3处，每处焊接长度为40mm。3.3焊接完后紧固化学锚栓，把新增长固小支架定位，并划出新增化学锚栓定位点后钻出锚栓孔洞，固定化学锚栓，安装小支架不紧固螺母，使小支架与底板贴合后三面满焊，焊接完后紧固化学锚栓。3.3在安装斜支撑时，底板与构筑物接触面间隙过大时，由厂家提供相应规格垫铁，垫铁安装完后点焊与原连接件固定，斜支撑上化学锚栓最后以双螺母固定。4、悬臂插筒安装以主导杆中心位置测出悬臂插筒中心位置，两者中心距离为1157mm，走道板边距离悬臂插筒中心距离为300mm，以以上两点定位出悬臂插筒中心定位十字线并标出锚栓定位点，移走悬臂插筒，用水平尺检测平面度，如有局部不水平，则局部打磨后钻出锚栓孔，靠主导杆方向为化学锚栓，其安装工艺与前面化学锚栓安装办法同样，此外两颗为单头穿墙螺栓，孔洞为通透孔，螺栓安装时在底部加随厂带来垫片后从下往上穿入螺栓，紧固螺栓，固定悬臂插筒。5、移动悬臂安装移动悬臂为即插即用设备，其重要作用为在搅拌器需要检修时吊起搅拌器，无其他特殊安装规定。6、搅拌器安装搅拌器为整体成套设备，本体安装时无其他特殊规定，普通只在操作时注意如下事项：a、吊钩在起吊潜水搅拌机时，叶轮端较水平面应上仰5-10；b、吊链应水平垂直，可采用线坠校正；c、通过起吊装置上吊链调节，使得潜水搅拌机沿吊链滑下过程中，起吊钩和潜水搅拌机起吊重心处在同一垂直线上。五、质量控制点为了保证设备安装时质量控制，在安装过程中应重点注意如下几点，详情见下表：项次项 目容许偏差（mm）检查办法1设备平面位置20尺量检查2设备标高20水准仪与直尺检查3导轨垂直度1/1000线坠与直尺检查4三角支撑架垂直角10用放线法、量角器检查5三角支撑架水平角10用放线法、量角器检查6焊接质量焊缝牢固，可靠，并清除飞溅物、氧化皮及焊瘤，不容许有裂纹，夹渣和烧穿等现象观测检查六、重要施工机具潜水搅拌器施工重要设备、仪器序号名称及规格型号单位数量备注1交流电焊机 BX1-5500台42冲击电钻 MB-6612台43手枪钻 J1Z-UM01-10台24砂轮切割机 SQ-500型台25线坠把46水平尺把27高压气筒把28量角器把29试管刷把50七、安全办法7.1高空作业安全办法7.1.1施工前应对高处作业全体员工进行安全教诲及交底，贯彻所有安全技术办法和人身防护用品。7.1.2高处作业中安全标志、工具、仪表、电气等各种设备，必要在施工前加以检查。7.1.3高处作业人员以及搭设高处作业安全设施人员，必要进行专业培训并考试合格，持证上岗。7.1.4高处作业人员必要系好安全带、戴好安全帽，衣着要灵便，禁止穿硬底或带钉易滑鞋，安全带应高挂（系）低用。7.2用电安全办法7.2.1设备接地时要依照本设备用电量大小选取接地线规格，禁止超载，并依照现场实际状况做好接地。7.2.2所有用电设备均应设有安全防护设施，室外用电设备要采用防雨设施，同步注意保护设备电缆，对已损坏电缆要及时更换。7.2.3做到人走断电。7.2.4与用电设备有关电焊机房、钢平台、金属构架等都应作接零或接地保护。7.2.5施工用机械设备应有漏电保护装置。
