混凝土梁板柱和楼梯综合项目施工缝留置专项方案.doc

目录
一、编制根据及原则 2
二、工程概况 2
三、施工缝施工布置 2
四、施工缝解决 3
五、施工缝检查及报验 4
六、质量通病与防止办法 4

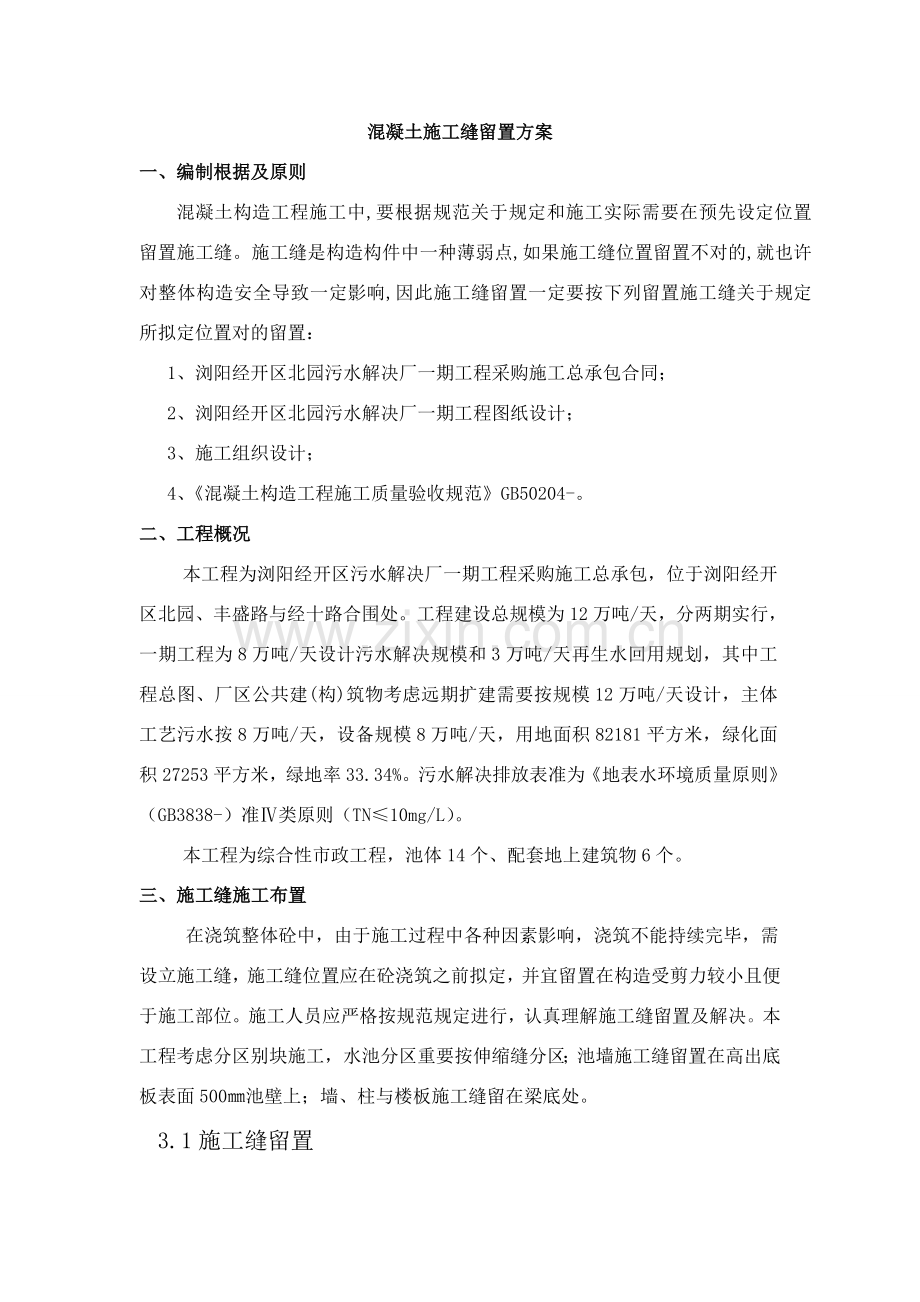

混凝土施工缝留置方案
一、编制根据及原则
混凝土构造工程施工中,要根据规范关于规定和施工实际需要在预先设定位置留置施工缝。施工缝是构造构件中一种薄弱点,如果施工缝位置留置不对的,就也许对整体构造安全导致一定影响,因此施工缝留置一定要按下列留置施工缝关于规定所拟定位置对的留置：
1、浏阳经开区北园污水解决厂一期工程采购施工总承包合同；
2、浏阳经开区北园污水解决厂一期工程图纸设计；
3、施工组织设计；
4、《混凝土构造工程施工质量验收规范》GB50204-。
二、工程概况
本工程为浏阳经开区污水解决厂一期工程采购施工总承包，位于浏阳经开区北园、丰盛路与经十路合围处。工程建设总规模为12万吨/天，分两期实行，一期工程为8万吨/天设计污水解决规模和3万吨/天再生水回用规划，其中工程总图、厂区公共建(构)筑物考虑远期扩建需要按规模12万吨/天设计，主体工艺污水按8万吨/天，设备规模8万吨/天，用地面积82181平方米，绿化面积27253平方米，绿地率33.34%。污水解决排放表准为《地表水环境质量原则》（GB3838-）准Ⅳ类原则（TN≤10mg/L）。
本工程为综合性市政工程，池体14个、配套地上建筑物6个。
三、施工缝施工布置
在浇筑整体砼中，由于施工过程中各种因素影响，浇筑不能持续完毕，需设立施工缝，施工缝位置应在砼浇筑之前拟定，并宜留置在构造受剪力较小且便于施工部位。施工人员应严格按规范规定进行，认真理解施工缝留置及解决。本工程考虑分区别块施工，水池分区重要按伸缩缝分区；池墙施工缝留置在高出底板表面500㎜池壁上；墙、柱与楼板施工缝留在梁底处。
3.1施工缝留置
1、板施工缝位置：应留在跨度中间1/3范畴内。
2、楼梯施工缝位置：
楼梯施工缝普通设立在梯段跨中三分之一范畴内，即设在从楼层休息平台往上三个踏步处。
3、顶板与墙施工缝留在板底上约30mm处（考虑剔除混凝土浮浆厚度，施工过程中应当测量墙体浇筑完浮浆厚度，若施工现场混凝土浮浆厚度较大，施工缝位置可做小范畴调节）。
4、遇到有主次梁部位置：当顺着次梁浇筑混凝土时施工缝应留置在次梁跨中1/3范畴内；当顺着主梁方向浇筑时，应留在主梁同步亦为板跨中间1/3范畴内。
5、浇筑单向板时，施工缝留在平行于板短边任何位置。
6、梁施工缝表面应垂直于构件轴线，板施工缝应与其表面垂直。
7、柱子施工缝留置在基本反梁顶面、顶板梁下面。
8、水池内外墙水平施工缝留置在底板顶标高上500mm位置，导墙与底板一起浇筑。3.2施工缝堵缝模板制作与安装
1、梁施工缝处应用木条、钢丝网封堵严密，防止混凝土漏浆，导致施工缝处存在蜂窝和不密实现象；
2、板施工缝应依照钢筋规格和间距用与板同厚胶合板解决，在胶合板上下边沿分别锯出豁口，使钢筋刚好卡在豁口里（豁口不适当过大），胶合板背面恰当进行加固。
3、施工缝处模板应安排专人负责施工，尽量地将配备模板重复运用，达到省工和节约材料目。
四、施工缝解决
1、施工缝处需待已经浇筑混凝土强度达到1.2MPa时才容许继续浇筑下一施工段混凝土。立缝表面凿毛法砼终凝后，在容许拆模时轻轻将缝面挡板拆除，用斩斧或钢杆将表面凿毛，清理松动石子，此时砼强度很低，凿深20~30MM较容易，待二次浇筑砼时，提前用压力水将缝面冲洗干净，边浇边刷素水泥浆一道，以增强咬合力。
2、增长粗骨料法梁、板体积较大导致留置缝厚大，表面浮浆层、泌水层也相应厚，施工缝解决难度较大；如采用刮除表面浮浆或二次振捣效果不佳，可采用添加粗骨料办法，将级配干净碎石撒入浮浆内，重新振捣防止石子集中。这样会使缝处浇筑砼在体积较大处时粗细骨料均匀，水泥浆不会流失且强度不会减少，亦能提高新旧界面粘结力和咬合力。
3、清除浮浆法当砼体量较小，简朴办法是铁抹子将表面浮浆刮去一层，深度＜25MM，并挖压出条纹状，可以提高水平施工缝粘结质量，对新旧砼结合有利。
4、混凝土浇筑过程中，应当合理调配混凝土供应时间间隔和混凝土分层间浇筑时间间隔，防止混凝土浮现冷缝现象。
5、从施工缝处开始继续浇筑时，要注意避免直接接近缝边下料，机械振捣前宜向施工缝处逐渐推动，并距80～100cm处停止振捣，但应加强对施工缝处捣实工作，使其紧密结合。同步要做到钢筋周边砼不松动和损坏。
6、外墙施工缝及后浇带处设立止水钢板，做外墙防水时，在外墙施工缝处做防水加强层。
五、施工缝检查及报验
施工缝施工及解决完毕后，一方面必要进行自检，自检合格后，由班组长及施工队长进行检查，最后由质量检查员及监理进行检查验收，方可进行下道工序施工。
六、质量通病与防止办法
1．施工缝在施工过程中浮现问题种类及产生因素 　
　　从以往接触某些工程中，由于施工缝而引起施工质量问题重要有两大类：一是施工缝位置留设不当；二是施工时对施工缝解决不当。
　　1.1 施工缝位置留设不当
施工缝留设时没有按照规范规定设立在受力较小处。
　　1.2 施工时解决不当
　　这是施工缝引起重要和较常用施工质量问题，引起因素有如下几点：
　　(1) 混凝土面没有凿毛，残渣没有冲洗干净，使新旧混凝土结合不牢。
　　(2) 在支模和绑扎钢筋过程中，锯末、铁钉等杂物掉入缝内没有及时清除掉，浇筑上层混凝土后，在新旧混凝土之间形成夹层。
　　(3) 浇筑上层混凝土时，没有先在施工缝处铺一层水泥砂浆，上下层混凝土不能牢固黏结。
　　(4) 下料办法不当，使骨料集中于施工缝处。
　　(5) 混凝土墙体单薄，钢筋过密，振捣困难，混凝土不密实。
　　(6) 没有采用补偿收缩混凝土，导致接茬部位产生收缩裂缝。
　　(7) 施工缝接缝形式选用不当。
　　2．防止施工缝在施工过程中浮现问题办法
设立施工缝应当严格按照规范规定，认真对待，避免位置不当或解决不好而引起质量事故，以保证构造安全及使用寿命，重要从如下几方面入手：
2.1 严格控制施工缝留设位置
规范规定了拟定施工缝位置两原则：剪力较小和便于施工。《混凝土构造工程施工质量验收规范GB50204-》规定：“混凝土施工缝不应随意留置，其位置应事先在施工技术方案中拟定。拟定施工缝位置原则为：尽量留置在受剪力较小部位；留置部位应便于施工。”
混凝土施工缝对剪力影响较大，对弯矩影响不大。在钢筋混凝土梁受弯构件中，梁抵抗弯矩是由钢筋混凝土受压和钢筋拉力形成，而混凝土施工缝对混凝土抗压强度影响不大，因此混凝土施工缝对于钢筋混凝土构件弯矩承载力影响不大；由于施工缝两侧混凝土为两次浇注，新旧混凝土结合面对混凝土抗剪强度影响较大。施工缝留置时，不需要考虑弯矩，只需考虑剪力即可。
施工缝位置应设立在构造受剪力较小和便于施工部位，且应符合下列规定：柱应留水平缝，梁、板、墙应留垂直缝。
　　(1) 和楼板连成整体大断面梁，施工缝应留置在板底面如下20mm～30 mm 处。当板下有梁托时，留置在梁托下部。
　　(2) 对于单向板，施工缝应留置在平行于板短边任何位置。
　　(3) 有主次梁楼板，宜顺着次梁方向浇筑，施工缝应留置在次梁跨度中间1/3 范畴内。
　　(4) 墙上施工缝应留置在门洞口过梁跨中1/3 范畴内，也可留在纵横墙交接处。
　　(5) 楼梯上施工缝应留在踏步板1/3 处。
　　(6) 水池池壁施工缝宜留在高出底板表面200 mm～500 mm 竖壁上。
(7) 双向受力楼板、大体积混凝土、设备基本、多层刚架及其她复杂构造，施工缝位置应按设计规定留设。
　　2.2 施工缝解决
　　在施工缝处继续浇筑混凝土时，应符合下列规定：
　　(1) 已浇筑混凝土，其抗压强度不应不大于1.2 MPa。
　　(2) 在已硬化混凝土表面上，应清除水泥薄膜和松动石子以及软弱混凝土层，并加以充分湿润和冲洗干净，且不得积水。即要做到：去掉乳皮，微露粗砂，表面粗糙。
　　(3) 浇筑前，水平施工缝宜先铺上10 mm～15 mm 厚水泥砂浆一层，其配合比与混凝土内砂浆成分相似。
　　(4) 混凝土应细致振捣密实，以保证新旧混凝土紧密结合。
　　3．解决施工缝在施工过程中浮现问题办法 　
　　3.1 浮现问题现象
　　施工缝在施工过程中浮现问题重要体现为如下几种现象：施工缝处混凝土骨料集中，混凝土酥松，新旧混凝土接茬明显，沿缝隙处渗漏水等。
　　3.2 解决问题办法
　　(1) 浮现问题较多部位是水池,有防水规定，依照施工缝渗漏水状况和水压大小，采用促凝胶浆或氰凝( 丙凝) 灌浆堵漏。
(2) 对于不渗漏水施工缝浮现缺陷后，可沿缝剔成V 形槽，遇有松散部位，须将松散石子剔除，刷洗干净后，用高强度级别水泥素浆打底,抹1∶2 水泥砂浆找平压实
