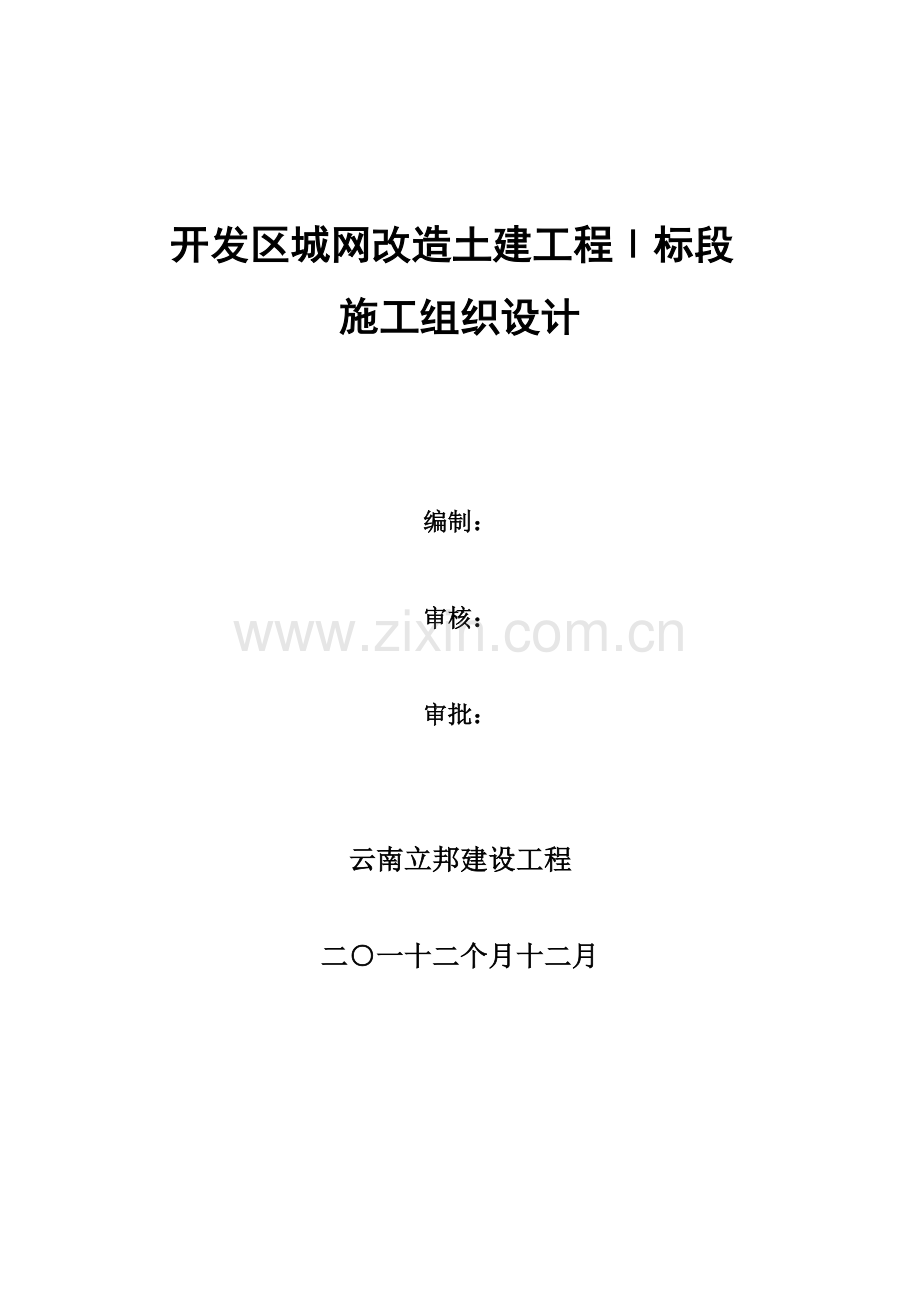

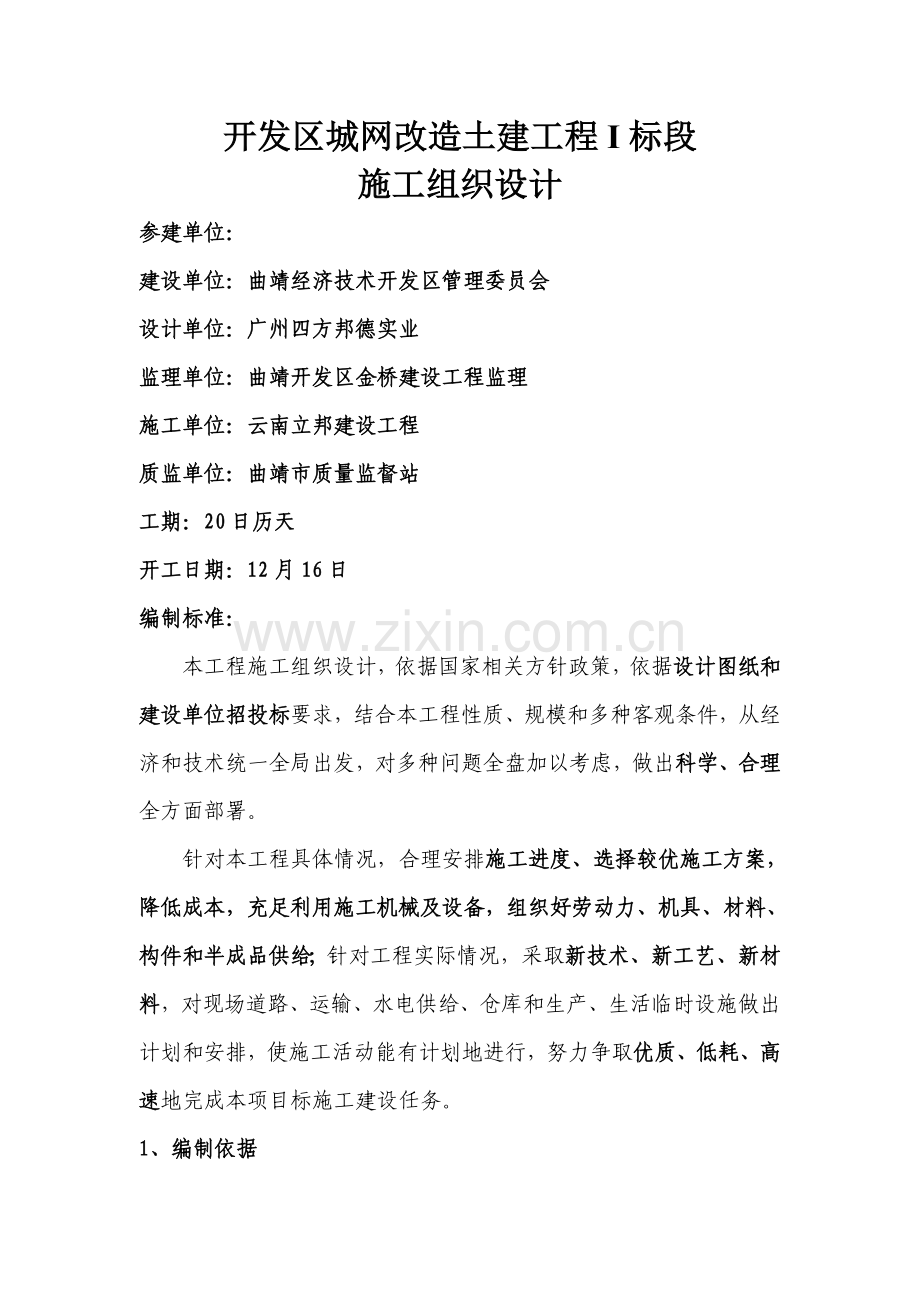

1、开发区城网改造土建工程标段施工组织设计编制:审核:审批:云南立邦建设工程二一十二个月十二月开发区城网改造土建工程I标段施工组织设计参建单位:建设单位:曲靖经济技术开发区管理委员会设计单位:广州四方邦德实业监理单位:曲靖开发区金桥建设工程监理施工单位:云南立邦建设工程质监单位:曲靖市质量监督站工期:20日历天开工日期:12月16日编制标准:本工程施工组织设计,依据国家相关方针政策,依据设计图纸和建设单位招投标要求,结合本工程性质、规模和多种客观条件,从经济和技术统一全局出发,对多种问题全盘加以考虑,做出科学、合理全方面部署。针对本工程具体情况,合理安排施工进度、选择较优施工方案,降低成本,充足利

2、用施工机械及设备,组织好劳动力、机具、材料、构件和半成品供给;针对工程实际情况,采取新技术、新工艺、新材料,对现场道路、运输、水电供给、仓库和生产、生活临时设施做出计划和安排,使施工活动能有计划地进行,努力争取优质、低耗、高速地完成本项目标施工建设任务。1、编制依据1.1 施工协议及相关协议序号协议编号协议名称备 注1开发区城网改造土建工程标段工程项目施工协议1.2 施工图序号图纸编号图纸名称图纸类别备 注1翠7、8双回线新建工程 1.3 关键法规序号法规名称编号或文号01中国协议法99.3.15九届人大二次会议经过02中国建筑法98.3.1国家主席令第91号03中国计量法86.7.1国家主席

3、令第28号04中国安全生产法02.11.1国家主席令第70号05中国招标投标法.1.1国家主席令第21号06建设项目安全生产管理条例.2.1国务院令393号07建筑工程质量管理条例国务院 279 号令1.4 关键规程、规范序号规程、规范 名 称规程、规范编号备 注1工程测量规范GBJ 50026932市政工程质量验收评定标准3砌体工程施工质量验收规范GB 50203-4一般混凝土配合比设计规程JGJ55-5砌筑砂浆配合比设计规程JGJ98-6施工现场临时用电安全技术规范JGJ46-7建设工程施工现场供用电安全规范GB50104-931.5 关键标准序号标 准 名 称标准编号备 注建筑工程施工质

4、量验收统一标准GB 50300-顶管施工技术及验收规范混凝土质量控制标准GB 50164-92混凝土强度检验评定标准GBJ107-875建筑施工安全检验标准JGJ59-996砌体工程现场检测技术标准GB/T50315-一、工程概况及特点(一)工程概况本工程从翠峰变电站对面马路原有电缆盘井沿用旧电缆沟,原有电缆盘井开始沿翠峰西路往西行走至翠峰西路和学府路交界处采取新建电缆沟,转角往北沿学府路到三江大道交界处电缆沟、管采取原有沟、管,沿三江大道往东行走至长征路计划路路口新建电缆沟。本工程新建1210mm1200mm电缆沟1843米,新建4线过路顶管60米,新建2线过路顶管70米,新建6线过路顶管1

5、00米,新建2线电缆埋管60米,新建跨河支架55米,新建电缆沟检验井38口,工作井34口,电缆盘井19口(其中2#、9#、11#、13#,4口盘井不由市政部门建设);电缆沟沟内宽1.21m,沟室净高1.2m,电缆沟下部为10cmC10素砼垫层,沟室侧墙用M7.5水泥砂浆砌MU15机制砖,墙厚24cm,盖板采取18cm厚钢筋砼结构,砼标号为C25,盖板就位后,采取回填20cm厚石粉或按原路面修复。电缆沟沟壁两侧回填在盖板就位后进行,回填采取原土分层扎实,虚铺厚度不得大于20cm。平均挖槽深度为1.695m。电缆沟以上部分道路回填修复按市政要求进行。(二)现场特点及施工条件1、该工程地处曲靖市经济

6、技术开发区内。施工时沿现有街道作施工道路,以供材料运输及方便车辆行人出入。 2、本工程工期紧,计划多个施工段同时施工。施工中各班组穿插,所以合理组织、科学安排、立即调度、加大投入是确保工程按期完工首要确保。本工程电缆沟盖板预制工作量较大,施工时必需充足考虑到盖板预制进度,以确保工程进度。该工程在曲靖市经济开发区内按原有电缆沟扩建部份,存在带电作业安全要求较高沟槽开挖难度较大。 (三)关键工程量关键工程量一览表序号名称单位数量备注11.21*1.2电缆沟m18432检验井座383工作井座34二、施工布署(一)施工前准备工作 1、处理好“三通一平”工作,其中水源及电源和现场周围单位协商处理。2、进

7、行测量控制放线。3、进行机械设备调配工作。4、选择劳务施工队伍。5、做好材料计划及进场工作。6、调查好地下管线情况。7、落实好临时设施。 (二)施工组织安排1、管理组织安排因为本工期短、任务重,所以本工程成立一个管理、技术力量雄厚项目部,并由分企业分管副经理负责,项目部设有技术、质检、测量、施工、材料、后勤等专职员,并严密组织,精心施工,确保工程质量及工期,组织机构框图见下图。项目经理项目总工安全责任人材料责任人施工员 质检责任人技术责任人施工责任人施工三队施工二队预制班组施工一队2、劳动力安排依据工程特点,施工时分三个工作段,每个工作段形成三班作业制,坚持昼夜工作。另外成立一个盖板预制班组,

8、专门进行电缆沟盖板预制工作,本工程共安排劳动力200人。3、机械设备安排依据工程特点及工期要求,投入挖掘机4台,装载机1台钢筋加工机械4套,搅拌机3台,8吨吊车1台,运输车辆20辆,电夯机6台。(三)施工步骤图准备工作沟槽开挖及障碍物破除素砼垫层砌筑砖墙现浇钢筋砼台帽盖板安装。(四)施工进度计划安排本工程计划12月16日开工,1月4日完工,计划工期20天。三、施工方案 (一)沟槽开挖依据开挖深度,开槽放坡开挖,坡度系数1:0.5,以确保施工安全。沟槽开挖依据现场地形、地质条件及工期要求,采取挖掘机配合人工方法,机械挖至高于设计底标高20cm左右预留底层土,人工清挖底20cm之前,由施工员用水准

9、仪随时抄平出距坑底20cm水平桩,每隔2.5米打一个小木橛或钢筋头,人工再依据水平桩铲平设计底标高,修整槽底,清挖土随挖机挖出。以确保槽底土壤不被扰动或破坏。挖出土应立即运走,无法运走应堆放在离基坑2米以外堆放,土不宜堆得过高,用推土机立即碾平压实。基底每边加50cm施工工作面进行开挖。基坑验收后,立即浇筑垫层。超挖部分严禁用浮土回填,经设计、监理认可后,进行处理。(二)混凝土垫层地基验槽完成后,清除表层浮土和扰动土,不留积水,立即进行放线支模、垫层混凝土施工,垫层砼混凝土采取C10商品混凝土,垫层混凝土必需振捣密实,表面平整。砼养护:自然养护是常温下用合适材料覆盖砼,并合适浇水,使砼在要求时

10、间内保持足够湿润状态,从而达成砼养护必需要求。砼底板C10砼底板用木方作侧模,用钢道钉进行固定。底板砼配合比严格根据企业中心试验室理论配合比,再依据现场材料含水量情况调整施工配合比实施,并严格控制过磅配料及水灰比,操作人员不得随意增减用水量。砂石料进场前,必需对其作一次检验,不符合材质要求砂石料,在冲洗前一律不得使用,按规范要求数量制作试模,试模要和结构砼同条件养护,底板砼浇捣按设计沉降缝为一施工段,由一端平行向另一端推进摊铺。砼在拌合场内拌制,机动车送至现场,采取平板振动器拖平密实,人工收浆抹平收光平整,浇筑砼时,随时进行跟踪测量,并做好统计,严格按高程收浆到位,用平整尺检测,人工收浆不少于

11、三遍,并将侧墙体和底板结合处砼底板面凿毛并清洗洁净,以利于墙体和底板结合牢靠。底板采取麻袋湿水养护14天。(三)钢筋绑扎根据设计图纸进行,表面弹线进行钢筋绑扎,钢筋绑扎不许可漏扣,连接点处必需全部绑扎。(四)模板安、拆现场测量组人员放线后,项目质检人员进行复线,正确无误后,弹出模板安装位置线。在支撑架上引测水平标高1000线。经复查后进行施工。依据多种构件断面尺寸和设计方法进行配模板,模板下料后,进行分类、分规格编号堆码,并涂刷粉状脱模剂。所安装模板构件钢筋隐蔽检验验收同意支模后,依据模板位置线冲洗洁净模板内杂物立即支模。竖向要在模板外立木方,间距300。水平方向经过拉杆固定好模板位置。模板安

12、装后进行校正,检验模板断面尺寸、标高、轴线位置、接缝宽度、垂直度。各项指标满足要求后进行加固,确保混凝土浇筑过程模板不变形。模板校正、加固好后,进行自检和项目复检,以后进行报验,符合要求后进行混凝土浇筑。模板及支架系统必需满足混凝土浇筑强度、刚度、稳定性要求。模板安装必需垂直,角模方正,位置、标高正确。模板之间接缝严密。脱模剂涂刷均匀。模板拆除时掌握好撬棍力度,不能损伤混凝土表面和棱角,模板拆除后立即清除混凝土和涂刷脱模剂,分类、分规格堆放整齐。 (六)井壁砌筑及台帽 井壁墙体施工,当底板砼强度达成2.5Mpa(即三天后)时,方可砌墙,砌墙前由测量人员放出墙体框线。砌墙粘土砖使用前用清水浸湿,

13、底板和墙体相接处凿毛并清洗洁净,墙体用M10水泥砂浆砌75#粘土砖挤浆砌筑37墙。砌体砂浆必需饱满,以防渗水漏水,砌缝砂浆要刮平,上下错缝平顺。在砌筑墙体过程中,同时要注意预埋铁件位置,砌筑完成后,内外用1:2防水水泥砂浆抹面2cm。当砌筑到过路电缆沟墙体时,应立即在墙体内安装隔板。电缆沟台帽为钢筋砼结构,砖墙砌筑完成后,根据设计图纸,对进行台帽钢筋绑扎,支设钢模板进行台帽砼浇筑,台帽砼采取C25商品砼。盖板采取场外集中预制,由平板车运至施工现场进行安装,安装完成进行板间勾缝和铺装层浇筑。(八)盖板预制安装电缆沟盖板现场预制,预制场设在施工道路旁边,预制底模采取混凝土地模,模板采取钢模板,槽钢

14、外用倒扣U型钢筋卡进行加固。支模次序为放置槽钢铺塑料薄膜放置内隔板放置U型卡进行加固。模板支设好后,即可进行钢筋加工及安装。钢筋绑扎完成后,进行砼浇筑,砼采取商品混凝土,插入式振捣器振捣,最终用木抹子进行抹平。并覆盖草袋并洒水养护。预制盖板浇筑1天后进行拆模,强度达成80后,用8吨吊车进行起吊并放置在空地上存放。施工时模板、钢筋加工、浇筑砼形成流水作业。盖板安装采取8吨汽车吊进行安装,平板运输车进行运输。 (四)内外预埋铁件安装在台背回填之前,安装接地极和外接地带,接地极每隔50米一组,电力沟两侧埋设,砸入地下,上端和地板平,外接地带在电力沟两侧,沿地板铺设,接地带扁铁搭接长度10cm,和接地

15、极焊接相连;接地极由连接带和电力沟内连接,内接地带和连接带连接,并和每个电力支架连接;全部焊接部分全部采取双面焊接,焊缝除锈后涂防锈漆一道和灰色调和漆两道,(五)回填 a、砂浆经养生7d后 ,并经检验合格后,进行基坑回填工作;b、电缆沟沟壁两侧回填在盖板就位后进行,回填采取原土; c、全部填土全部应扎实或碾压,在砌体两侧应对称填筑,每层回填厚度为20cm,采取蛙式打夯机扎实68遍;(六)、电力过路管道 1、采取顶管机拖管技术。 四、质量目标及确保方法体系(一)实施全方面质量管理,创优质工程,争创精品工程,并确保分项工程优良品率在85%以上。(二)确保方法1、技术确保方法 (1)首先技术员、施工

16、员认真仔细熟悉图纸,领会设计意图,对图纸中疑点,请示设计单位或经过图纸会审、设计交底等工作,处理疑点。(2)施工前做好测量仪器复核、校验及计量器具检测工作,确保测量仪器、计量器具精度。(3)原材料进场严格控制:原材料进场要向供料商索取质量证实,必需时要进行抽样测试和复检,对不合格材料一律退回,确保原材料质量。(4)做好交底工作,确保施工人员了解施工技术和规范要求。 2、管理方法(1) 建立完善以分企业总工为总负责、项目经理为关键、质检员具体管理一整套管理体系。 (2)设有丰富经验专职质量检验人员配合监理工程师,负责现场质量管理工作,发觉问题立即处理,确保施工人员按规范要求进行施工。(3)建立严

17、格质量管理制度及奖惩方法,并严格实施,确保工程质量达成优良标准。五、安全施工方法(一)建立完善安全体系项目经理为工程安全总员,负责整个工程安全施工工作,设置专门安全员,对整个施工现场安全负责,并在施工队设置专门安全员,对具体安全项目进行有效监督和具体实施。(二)建立严格安全管理制度1、机械设备安全管理:制订机械操作人员管理制度,对机械操作人员进行上岗前培训教育,做到持证上岗,并严格遵守机械操作规程,严禁违章作业;2、加强安全用电意识:对电器设备加强管理,增强电工等施工人员安全用电意识,对电器设备必需加强检验,非专职人员不能管理使用,电工要持证上岗;3、加强工地仓库料场管理:设置专职或兼职安全员

18、负责料场 安全,增强职员在施工现场防火意识,注意现场防盗工作;4、在施工过程中注意保护现场电缆、自来水、高压电线等管线,降低无须要损失,避免无须要纠纷;5、注意职员食堂卫生、饮食条件、住宿环境,确保职员 身体健康;6、加强对职员安全教育,增强职员安全意识,自觉遵守安全制度,确保安全;7、开展安全生产竞赛活动,对做比很好分企业进行奖励;8、安全人员三班巡检,在施工中发觉不安全隐患及违章作业等现象,立即指出和纠正,发觉险情立即排出,杜绝重大责任事故发生。六、文明施工和环境保护方法 1、在施工现场设置围挡,在围挡内进行施工作业,降低对周围环境污染和影响,围档上设置警示标志,夜间悬挂红灯; 2、合理安

19、排机械设备使用,尽可能降低对周围环境影响和大气污染; 3、注意保护施工场地地下管线,使地下管线不被破坏,降低无须要损失; 4、施工现场安排布局合理,材料堆放整齐,挂牌标识,工具分类堆放,机械停放整齐; 5、施工人员持证上岗,佩戴上岗证和安全帽。施工组织设计(专题施工方案)报审表工程名称: 云南省富源矿厂棚户区改造建设项目一标段 编号:致:曲靖市建森工程监理有限责任企业(监理单位)我方已依据施工协议相关要求完成了 云南省富源矿厂棚户区改造项目一标段工程施工组织设计(方案)编制,并经我单位上级技术责任人审查同意,请给审查。附:施工组织设计(方案)承包单位(章) 项目经理 日 期 专业监理工程师审查意见:专业监理工程师 日 期 总监理工程师审核意见:项目监理机构 总监理工程师 日 期
