行政大厦施工组织设计样本.doc

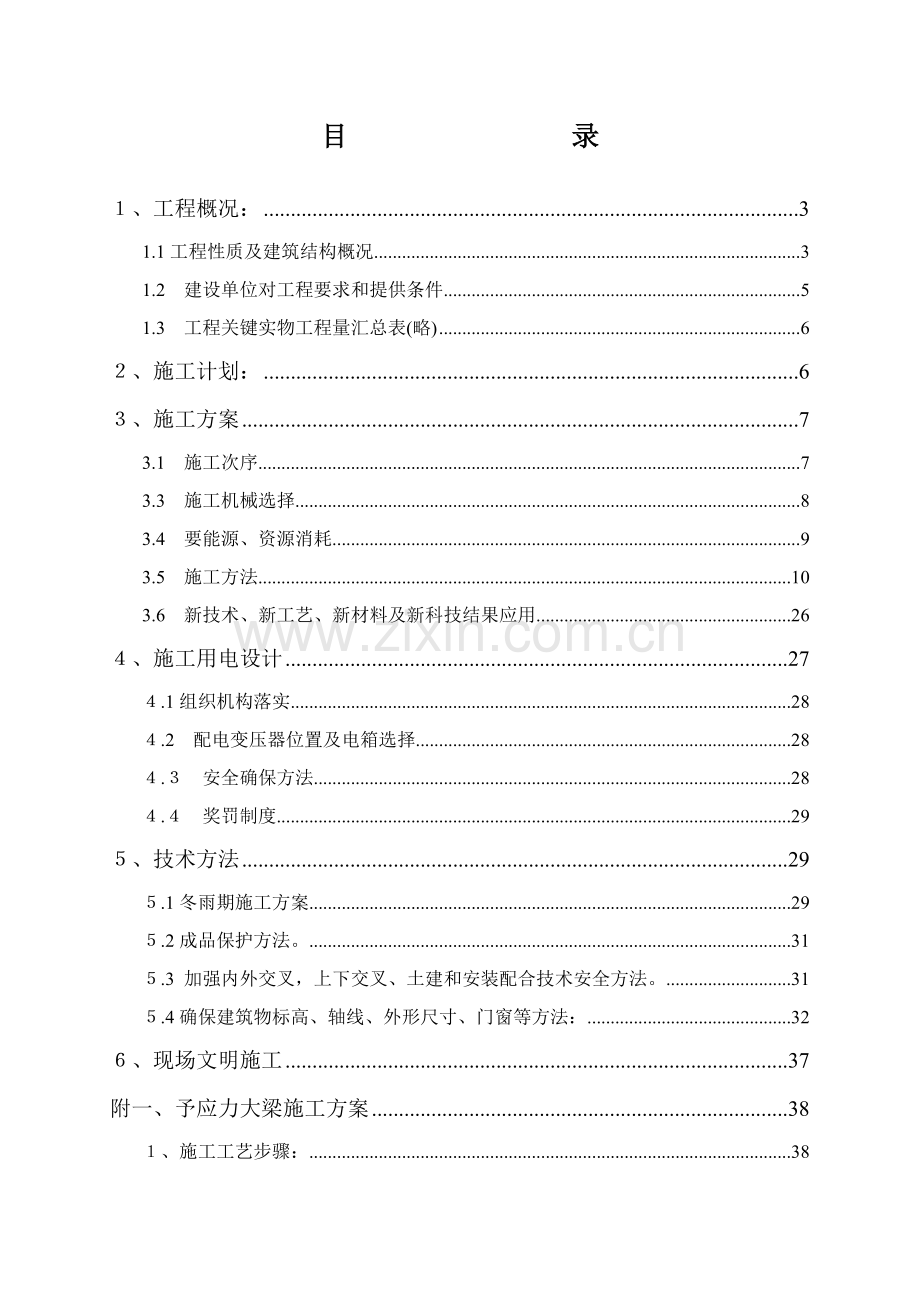

目　　　　　　　　录

１、工程概况： 3
1.1工程性质及建筑结构概况 3
1.2 建设单位对工程要求和提供条件 5
1.3 工程关键实物工程量汇总表(略) 6
２、施工计划： 6
３、施工方案 7
3.1 施工次序 7
3.3 施工机械选择 8
3.4 要能源、资源消耗 9
3.5 施工方法 10
3.6 新技术、新工艺、新材料及新科技结果应用 26
４、施工用电设计 27
４.1组织机构落实 28
４.2 配电变压器位置及电箱选择 28
４.３ 安全确保方法 28
４.４ 奖罚制度 29
５、技术方法 29
５.1冬雨期施工方案 29
５.2成品保护方法。 31
５.3 加强内外交叉，上下交叉、土建和安装配合技术安全方法。 31
５.4确保建筑物标高、轴线、外形尺寸、门窗等方法： 32
６、现场文明施工 37

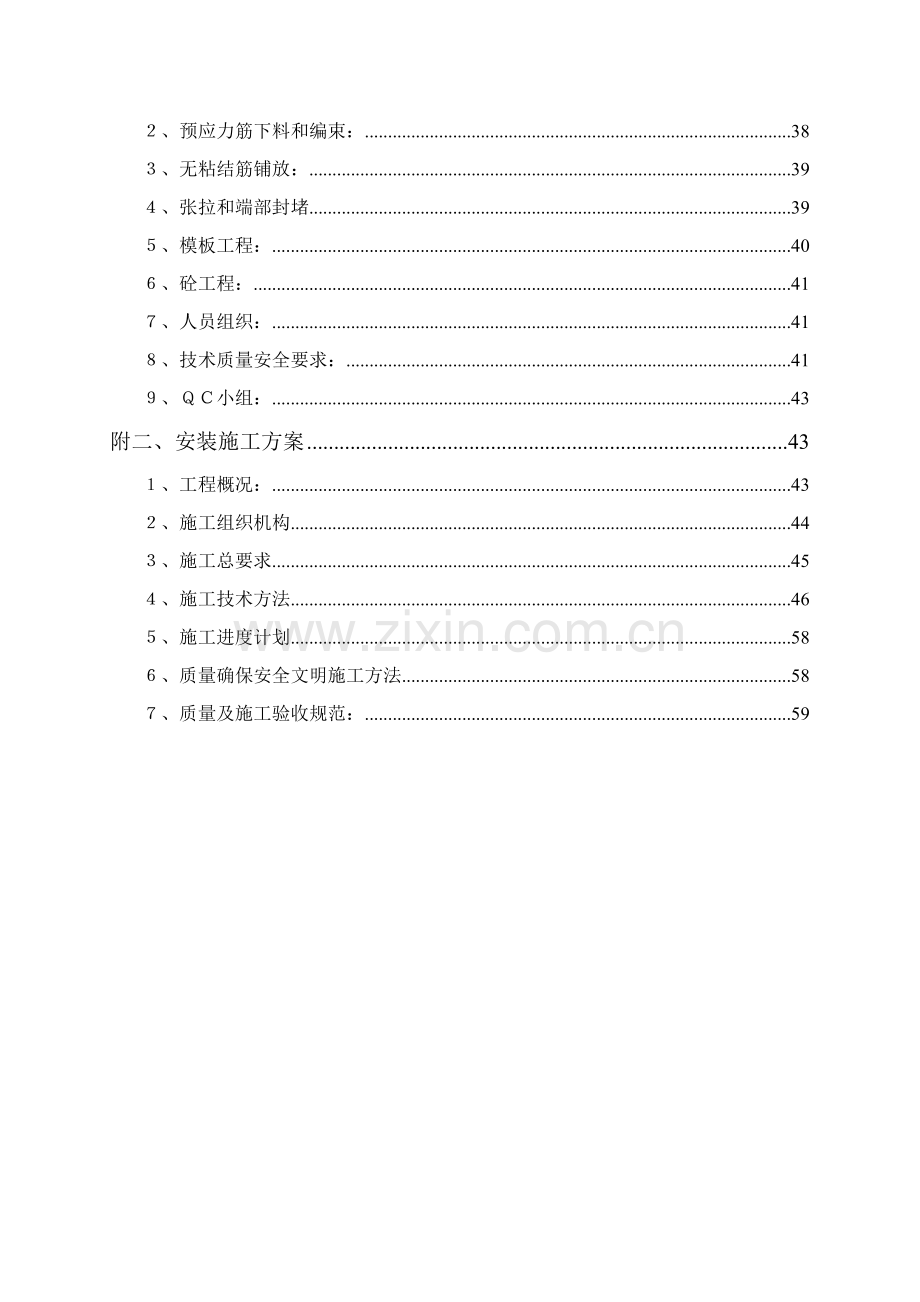

附一、予应力大梁施工方案 38
１、施工工艺步骤： 38
２、预应力筋下料和编束： 38
３、无粘结筋铺放： 39
４、张拉和端部封堵 39
５、模板工程： 40
６、砼工程： 41
７、人员组织： 41
８、技术质量安全要求： 41
９、ＱＣ小组： 43
附二、安装施工方案 43
１、工程概况： 43
２、施工组织机构 44
３、施工总要求 45
４、施工技术方法 46
５、施工进度计划 58
６、质量确保安全文明施工方法 58
７、质量及施工验收规范： 59

１、工程概况：
1.1工程性质及建筑结构概况
xxxxx行政大厦，是xx高科技工业园管委及xx区政府综合办公楼，大厦在xx崂山区xxxx东北部，向南1km 为xxx路，向西是xxxxxxx。大厦三面环山，南眺黄海，风景秀丽，位置优越。
该工程由主楼、东、西辅房和室外广场组成，总建筑面积为7.2 万m2，主楼地下一层，地上16层，建筑高度62.6m，结构在4.8m 标高处分为东西对称两个单体，在42.0m处由3层24m大跨结构联通， 如凯旋门式造型。在两个单体内各含一个24m×32m中庭，中庭由4-8m通至58.5m 处15层球形网架采光屋面。对称部署东西辅房为两座服务、设备用房、 地下一层，地上三层。楼前为行政大厦广场，占地200亩， 可供举行各咱仪式及停车之用。
工程外围护墙为300厚空心砖墙，内墙为180、240空心砖墙。 楼地面采取磨光花岗岩和防滑地砖地面，部分房间为水泥压光地面铺地毯。墙面装饰中外墙采取干挂花岗岩，装饰铝板和高级外墙涂料，内墙采取挂贴大理石和内墙涂料。部分房间采取吸音、隔间墙面，屋内顶棚关键为穿孔石膏吸声板吊顶。屋面防水层为聚氨脂防水涂膜。
工程结构类型为框架—剪力墙结构，钢筋砼独立柱基，地下室底板采取C35S8防水砼450厚，柱网尺寸关键有3.6m×7.2m、7.2m×8m、 8m ×8m，砼强度等级有C30、C35、C40、C50。地下室至二层梁板墙上留有1m宽后浇带，部位在1/9-c-k和1/13-c-k处，工程结构抗震等级为2级。
工程概况一览表
工程名称
xxx行政大厦
工程结构
框
结构特征
基础
筏 板
基础面积
8007.12m2
深度
7.45m
柱 型
矩 形
层高
64.8 3.9 3.6m
梁 型
矩 形
层数
16
屋 盖
现浇板
长×宽
134.8× 59.4
楼层板型
现浇板
墙体
砼墙 实心砖、空心砖
门窗
内木门、外铝合金门、窗玻璃幕墙

内粉刷
水泥砂浆涂料墙面、釉面砖、大理石、穿孔吸声石膏吊顶
屋 面
柔性防水屋面网架采光屋面
外粉刷
高级外墙涂料、铝合金扣板干挂花岗岩玻璃幕墙
楼 地 面
水泥砂浆、防滑地砖、磨光花岗岩、预制美术水磨石板铺地毯、防静电地板
其它
精装修二次设计

xxx行政大厦各层建筑关键使用功效
楼 别
层 数
层 高
主 要 使 用 功 能
东辅楼
地下层
5.7m
车库、仓库、管理
西辅楼
地下层
5.7m
空调机组、水泵房、值班、修理间
主 楼
地下层
6m
多功效枯、餐厅、水池、空调机房、
配电室、办公室
" "
一 层
4.8m
内庭、接待、会议室、商务中心、
邮局、银行、空调机房、卫生间
" "
二－四层
3.9m
办公、会议室、空调机房、卫生间、
阅览室、接待室
" "
五－十层
3.6m
办公、会议室、空调机房、卫生间
" "
十一层
3.9m
办公、空调机房、卫生间
" "
十二层
3.9m
领导层办公室、会议室、文艺演室、
空调机房、卫生间
" "
十三层
3.9m
4.5m
办公室、编辑机房、观赏厅、
空调机房、卫生间
" "
十四层
3.9m
办公、会议、空调机房、卫生间
" "
十五层
4.8m
办公、会议、空调机房、卫生间、
档案库、计算机房
" "
十六层
3.6m
设备间、水箱间、电梯机房

1.2 建设单位对工程要求和提供条件
1.2.1 三通一平已含有
1.2.2 提供图纸日期：
96年4月10日±0.000以下图纸
96年5月15日 1-2层图纸
96年6月10日 3-16层图纸,图纸供齐
1.2.3 工程质量目标:优良
1.2.4 开工日期:1996年3月16日
完工日期:1998年3月16日
1.3 工程关键实物工程量汇总表(略)
２、施工计划：
2.1 该工程主体和粗装修工程和安装工程， 由xxxxx企业
总包，主楼球形网架采光屋面工程，外装修工程及全部精装修工程由甲
方指定专业队伍外包，中建八局负责协调配合工作，具体事宜另行协商。
2.2 工程控制计划：
1996年3 月16日 施工队进场
1996年4 月10日 地下室底板垫层浇筑
1996年6 月20日 地下室顶板完工
1996年7 月30日 主楼四层顶板完工
1996年11月30日 主楼封顶
1997年5 月1 日 主楼、辅房粗装修完工
1998年2 月20日 精装修完工
1998年3 月16日 工程交工
关键实物工程量汇总表（略）
2.3 施工项目管理机构图（略）
2.4工程项目经理部、施工队关键管理人员一览表（略）
３、施工方案
3.1 施工次序
xxx行政大厦是一大型施工项目，本工程设计新奇，造型别致，是一座高级办公楼，土建、安装交叉施工频繁，依据该工程建设规模及工程特点，本工程关键施工程序先主楼、后辅楼、先地下室、后地上主体结构，先主体、后结构（围护），先粗装修后精装修，先土建（安装配合），后安装（调试）；先室内后室外。同时依据该工程关键特点和本单位技术装备，劳动力及物资资源情况，依据本工程建筑特点和高层建筑施工特点要求，确定要本工程施工采取以主体结构工程为先导关键程序，主体结构（内外隔墙砌筑）及室内粗装修工程从下而上单上跟进，室外装饰、室内二次装修及室内安装工程则采取从上而下复上跟进施工方法，主楼主体工程整个整个结构工程1/3－1/2时，即可从底层开始立即插入外砌体围护封闭和内隔墙项目标施工，使之形成关键分项分部工程在时间、空间上紧凑搭接，且做到有条不紊地完成室外装饰、室内二次精装修及水、电、风和设备安装工程，以综合施工工期，为按时交付使用打下坚实基础。
西两个塔楼施工，由西向东流水施工，两塔楼中间大跨结构滞后施工，关键工艺步骤以下：
主楼结构施工关键工艺步骤：测量放线→柱墙钢筋→柱、模板及梁、顶板模板→柱、墙砼→梁、板钢筋→梁、板砼→砼养护→转上一层。
3.3 施工机械选择
主楼主体结构施工阶段选择两台附着固定塔吊负责主体结构施工期间钢模、钢筋和小型施工机具垂直或楼层水平运输，选择2 台施工外用双笼电梯，用于主体结构施工时施工人员上下，同时用于主体封闭围护及装修阶段施工人员上下和装修材料、小型机具垂直运输；砼垂直（水平）运输选择2台砼输送泵来完成， 局高零星少许砼辅以塔吊来完成，砼搅拌采取现场集中搅拌，选择4台台制式搅拌机来负担。
附 施工机具一览表 （表4）
序号
机械名称
设备型号
单位
数量
功率
备注
1
自动塔吊
QTZ-80
台
2
80KW

2
人货两用电梯
SCD1160/160
"
2
44KW

3
砼输送泵
HBT60
"
2
120KW

4
砼搅拌机
JS350
"
4
80KW

5
钢筋对焊机
DN-100
"
1
75KW

6
钢筋对焊机
DN-150
"
1
113KW

7
钢筋切断机
GQ-50
"
2
11KW

8
钢筋成型机
GW40-1
"
2
7KW

9
钢筋拉直机
JK-3
"
1
15KW

10
电焊机
BXI-330
"
8
102KW

11
电渣压力焊机

"
2
200KW

12
插入式砼振动器
ZX-50
"
6
6.6KW

13
平板式砼振动器

"
2
2.2KW

14
装载机
SJ150
"
2

15
木工圆锯

"
1
3.5KW

16
木工平刨
ZN50
"
1
3KW

17
砂轮切割机
JSG-400
"
3
4.5KW

18
潜水泵
QY40-16.3
"
4
16KW

19
高压离心水泵

"
2
7.5KW

20
电动套丝水泵

"
2
4.4KW

21
照明用电

"

40KW

3.4 要能源、资源消耗
3.4.1 施工用电
本工程属高层建设，施工机电设备、机械设备、类型较高，而且用电负荷量较大，所以造成配电布线形式也较复杂。（具体用电方案另详）。
本工程施工临时用电甲方提供一台500KVA箱式，干式变压器，自变电站一次测额定电压10kv，二次测为0.38/0.22kV， 采取三相四线制低压电力系统，供本工程施工现场临时供电。
本工程电力供给属于农业供电范围，供电不正常，且时有停电，为确保工程顺利进行，确保工程质量和建设单位协商后， 购置了两台160KW柴油机，现已试发电成功，以确保在停电情况下关键机电设备正常运
转，发电机设备使用和管理由施工单位负责，使用和保管期间要做好统计。
3.4.2 施工用水
现场施工用水暂定按管径ф50钢管供水，生活用水管径ф25供水，为满足施工用水需要，在砼搅拌站设200T贮水池，在生活区设100T贮水池，方便在停水情况下能保持一定用水量。
3.5 施工方法
3.5.1 土石方工程及降排水
土石方工程由甲方外包施工，开挖完成后由我方测量定位放线检验，少许土石方开挖及基坑清理由我方施工，和甲方办量现场签证。
该工程地基分3层，表层为0.5m厚耕土层，向下为3.6-8.8m 厚强风化带花岗岩，再下为中微风化带花岗岩，基坑挖至-7.55m基底标高后大面积无水，再向下挖部分深基坑时发觉少许岩石裂隙水，依据现场实际情况采取明排水法排水，在地下室底板外侧1.5m设集水井7个，井底标高为-10.00m，直径1.5m，井壁用m5水泥砂浆砌240砖墙围护， 集水井部署见附图（略）。现场备有4台潜水泵，可随时降低水位以配合施工。
基坑上部四面地坪不得坡向坑内，离坑边2m以外挖排水沟以防地表水及雨水浪流入基坑。
3.5.3 地下室底板垫层砼及防水工程
3.5.2.1 地下室底板垫层为100厚C15砼，其中基坑超挖部分超挖深度大于400时用C15毛石砼补平，深度小于400时用C15砼补平，砼泵送剂采取八局四企业砼外加剂厂生产YHB-1，掺量为水泥用量1-1.5％，在底板垫层施工完成后抹20厚防水砂浆层。
3.5.2.2 防水砂浆施工
无机铝盐防水剂（BS1型）掺量为水泥用量15％。
⑴垫层凝固后刷一道稀糊状水泥防水剂素浆做结合层。
（配合比： 水泥：水：防水剂＝１：2.2：0.1），厚度2mm。
⑵随即抹一层防水砂浆作找平层，（配合比：水泥：中砂：水：防水剂＝１：2.5：0.35：0.15）厚度10赶平压实，用木抹搓出麻面。
⑶找平层初凝后立即抹第二层防水砂浆，配合比同第一层，用铁抹子压实压光。
⑷第二次砂浆终凝后立即覆盖薄膜养护，养护时间大于七天。
3.5.2.3 地下室底板，外墙砼为防水砼：具体施工见（3.5.5）
3.5.3 钢筋工程
3.5.3.1 钢筋质量及现场加工堆放要求
Ａ钢筋进场必需有出厂合格证实书，并按相关要求分批抽取试样做机械性能或化学分析试验，复试和合格证书不符者以复试为准，不合格钢材一律清退出场。
Ｂ钢筋进场后须按规格型号堆放整齐，钢筋不得直接堆放在地面上，应用垫木或砌矮砖墙架空堆放，以免因地表水浸泡而生锈。
Ｃ认真做好钢筋翻样工作，并绘制钢筋配料单，且严格按配料单下料加工，加工成型后半成品或成品材须依其规格型号、构件使用部位挂牌分类堆放，以使用方便。
Ｄ全部钢筋在加工成型中或浇筑之前，有锈蚀者经除锈后方可进行绑扎或浇灌，若遇锈蚀且有爆皮脱落斑状严重钢筋不得用于工程上。
Ｅ钢筋各咱焊接接头必需达成质量要求，并现场取样进行试验。
Ｆ钢筋呼分项工程质量评定达成优良标准。
3.5.3.2 施工方法
钢筋全部采取现场集中人工机械加工成型，±0.000 以下人工运至作业层，±0.000以上扎束成捆并用塔吊直接吊运至施工作业层， 采取人工绑扎或焊接。
墙板钢筋按设计位置进行搭接或采取闪光对焊；柱筋全部采取电渣压力焊；梁筋采取闪光对焊，顶板筋采取搭接接头。钢筋接头位置、数量严格根据设计要求及规范要求。
柱、墙、梁、板钢筋保护层，按其设计要求厚度，采取砼成份相同水泥砂浆预制块，在砂浆垫块制作时，预先放好20＃绑扎丝。
柱、墙、梁截面控制，采取加固用对拉螺栓两端按其构件横断面宽度，焊两根ф6.5钢筋头，长度为3-5cm。
板双层筋之间用马跆蹬ф8-ф10间距1.2m，梅花形部署，严禁在已绑扎好板筋上往返走动。
地下室底板、柱基钢筋绑扎：底板筋为@200双向，柱基为ф20、22@200绑扎时先铺短方向底板筋，并在平行方向铺柱基钢筋， 再铺另一方向度板筋和柱基钢筋，铺料程序为先划线铺料，严格控制间距，铺上层钢筋网片时，设置马凳支撑，为ф1000×1000形部署，马凳高度必需确保上层钢筋网片上有效高度，支腿支在下层钢筋网片上，严禁支在垫层面上。
地下室外墙，剪力墙、柱、梁钢筋绑扎，架立筋间距符合设计尺寸，水平筋必需划线后绑扎，确保水平。立筋搭接错开50％，墙筋拉钩不得漏放，按图纸要求@400、600梅花形部署，且绑扎牢靠，并绑扎设计要求砼垫块。柱子箍筋绑扎必需水平，接头沿柱四面错开，立筋采取电渣压力焊，接头位置严格按设计要求，梁钢筋接头部位应在受力较小区段。
电梯井外侧和内庭相连，此处模板加固是关键，外侧架子必需有足够剪刀撑和斜撑，并和内侧满堂架及砼柱相连，且内侧剪刀撑、斜撑合适加密，确保电梯位置正确。
3.5.4.6 支拆模和浇筑砼时注意事项
Ａ模板拆除次序通常按先支后拆，后支先拆，先拆非承重部分，后拆承重部分标准。对重大复杂模板拆除必需有具体技术交底。
Ｂ本工程为多层框架，剪力墙支模，按10天一层计必需准备三层以上模板及支撑。发上下多层支撑时，支撑必需同一垂线，且每次必需校核，当拆最下一层模板时，必需待砼达成设计强度后方可拆除，当砼达成70％以上时，保留部分跨度4m以上大梁及其支撑，其支撑间距不得大于2m。
Ｃ柱、墙底部应留清扫口，并在砼浇筑前必需将底部杂物清除洁净，当砼浇筑高度大于3m时，柱、墙中部留下料振捣口，墙每2-3m留一个。
Ｄ模板在校核加固之前必需具体检验预埋件，预留孔位置、数量、标高、几何尺寸是否正确和牢靠。
Ｅ本工程大部分是以钢模为主，为确保各类构件几何尺寸正确，拟采取除电梯取上限值正差支模，其它一律取下限值负差支模。
Ｆ模板经验收合格后方可浇筑砼，而且在浇筑过程中派专员看模板，若发觉异常应停止浇筑，并在砼初凝前将问题处好。
Ｇ墙、剪力墙穿墙栓外套1/2寸塑料管以利螺栓反复使用， 柱子螺栓不设套管。
Ｈ模板质量应符合优良标准：
3.5.5砼工程
本工程砼采取现场集中搅拌，砼搅拌站设2个，并分别在2个搅拌站内各设2台强制式搅拌机，每一搅拌站内设一台砼输送泵和配一台装载机， 负责砼垂直运输及扣后台砂、石上料工作，多种材料计量人工控制。
3.5.5.1施工缝留置和处理
Ａ地下室底板除后浇带外，第一道水平施工缝留在底板以上450mm 处，第二道水平施工缝留在顶板梁以下50mm处， 水池第一道水平施工缝留在底板以上650mm处，上部不再留施工缝。
Ｂ地下室后浇带处设钢板止水带和“BW”止水条， 水平施工缝设“BW”止水条。
Ｃ“BW”止水条用胶粘或用水泥钢钉 300固定牢靠， 而且位置要正确，铺设6-3小时内必需浇筑砼，浇筑前要有防水方法， 避免止水条提前膨胀失去效力。
Ｄ±0.000以上楼层水平施工缝留在梁下50mm处或板顶面， 梁板垂直施工缝不得已而留时，应在跨中1/3处， 墙垂直施工缝留放在门宽洞口过梁跨中1/3范围内，也可留在纵横墙交接处。
Ｅ施工缝处砼表面松散石子及浮浆必需清除洁净并凿毛，用水冲洗洁净，上部砼浇筑时施工缝用水湿润，先铺50-100mm厚和砼成份相同一层水泥砂浆，并仔细捣实。
3.5.5.2 底板防水混凝土浇筑
浇筑方向平行于浇筑位置短方向，为确保接头处砼不出现冷缝，每次浇筑宽度不得大于3m，且接缝时间不超出三小时。
防水混凝土要仔细振捣密实，严禁漏振或过振，为确保振捣质量，砼振捣采取插入式和平板振捣器结合，振捣手挂牌操作责任到人。
防水混凝土浇筑完后，在其表面覆盖一层薄塑料膜或盖二层草袋浇水养护（盖塑料膜或草袋时要采取方法，不得踩踏砼表面），砼终凝后立即浇筑养护不少于十四天。
3.5.5.3 柱、墙砼浇筑
采取插入式振捣棒振捣，为预防离析，砼下料高度不得大于3m，超出时 采取串筒或溜槽下料，同时严格控制砼振捣时间，不得漏振欠振和过振，也不得直接振捣模板和钢筋。
3.5.5.4 地下室柱、墙砼浇筑
地下室外墙柱C35S8，防水砼，柱剪力墙为C40砼
Ａ防水砼搅拌：按100kg水泥用量配料，加入搅拌机内搅拌均匀， 加入无机盐6kg，再按100kg水泥用料配料加入搅拌内机搅拌， 时间不少于2分钟。
Ｂ和外墙连接柱、剪力墙砼为C40C40S8 防水砼以墙体后浇带为一施工段，外墙板浇筑时采取2台砼泵，一台置于施工段一端浇筑C40S8， 而另一台置于另一端浇筑C35S8，先浇筑高标号砼， 浇至到一定高度时再浇长低标号砼，且有专员负责指挥，协调，因泵送砼流动性大，在两种标号同时浇筑时，请建设单位相关人员到现场，并办理好工程量签证。为确保工程质量，此种情况提议改用高标号防水砼。
3.5.5.5 梁板砼浇筑
梁采取插入式振捣棒振捣，板采取插入式和平板式振捣器相结合，并在砼初凝前将其板面用木抹子搓平拉毛，因板中钢筋规格小，为确保钢筋位置正确，砼浇前应用短钢管或钢筋马蹬搭设走道和操作台。
本工程下部框架柱和剪力墙砼强度等级C40 ， 梁板砼强度等级为C35，浇筑时采取两台砼输送泵，一台先浇筑c40，另一台浇筑C35，浇筑至一定范围后两台泵同时浇筑c35，部分少许梁柱接头C40砼用塔吊铺以浇筑，浇筑区域按设计实施，楼层中加强带，先浇筑加强带砼，浇筑完后两台泵从加强带两侧开始浇筑楼板，梁砼。 两种标号接头时间控制在初凝前进行。
3.5.5.6 后浇带内砼浇筑，严格按设计要求施工， 后浇筑带内垃圾必需清理洁净，经建设单位验收后方可浇筑。
3.5.5.7 地下室墙板浇筑完成后，为预防雨水及泥土、 垃圾进后浇带内，后浇带处墙外侧浇筑C15、C150厚砼挡水墙，外侧抹防水砂浆，其长度和高度视具体情况现场而定。墙板垂直后浇筑带及顶板水平后浇带用竹笆围挡。
3.5.5.8 砼浇筑注意事项
Ａ砼浇筑前必需检验钢筋、模板及其支撑，同时检验所需含有材料是否齐全，并有各相关部门署名砼浇灌命令证方可浇筑。
Ｂ浇筑中安排专员用定做量具添加外加剂。
Ｃ在浇筑过程中派专员看护钢筋、模板和支撑系统，发觉异常立即停止浇筑，并加固整改后方可继续浇筑。
Ｄ砼浇筑应避开雨天，若在浇筑过程中遇雨，应在砼表面覆盖塑料布，以免雨水冲刷砼而造成表面粗糙或露白，同时调整砼配合比用水量。
Ｅ新浇砼在未达成1.2MPa时，表面不得上人作业，也不许可堆放各类材料机具等。
Ｆ砼浇筑完成应立即覆盖塑料布养护,炎热季节2小时以后即可浇水养护,掺有外加剂砼养护时间大于14天,一般砼大于7天。柱、墙、 梁侧采取挂草袋浇水养护或侧模五天后拆除,养护其间保持砼表面湿润。
Ｇ砼强度试块每100m2留一组，抗渗试块Ⅰ段墙板、顶板各不小2组，Ⅱ段墙板，顶板各大于1组，Ⅲ段同Ⅰ段。
Ｈ砼质量达成优良标准。
3.5.6 砌筑工程
本工程地下室隔墙为370、240实心砖墙，±0.000 以上外围护墙为300厚保温空心砖墙，内隔墙为180空心砖，本工程围护及内隔墙等主体结构
施工至五层时，即可从一层住上进行外墙和内隔墙砌筑。
⑴全部砌体材料必需有出厂合格证，并符合设计要求，且经复试合格后方可用于工程，砂浆配合比必需提前试配其强度符合设计要求。
⑵水泥、石灰膏、砂必需有出厂合格证并复试合格，对石膏熟化时间大于七天。
⑶在墙体砌筑前应按门窗，圈梁高度先画立好皮数杆或直接画在砼柱上。
⑷柱和墙、柱拉结按设计位置提前焊接好，并经验收合格后方可施工。
⑸墙体施工前砖或砌块提前一天浇水湿润，以水浸入砖（砖）表面下10-20mm深度为宜。严格随浇水砌筑， 雨天过后不可使用含水率呈饱和状态砖（块）。
⑹墙体砌筑应纵、横墙同时砌筑，不得留直搓，必需留搓时，应留斜搓，且墙体拉结筋必需按设计要求压入灰缝内。
⑺墙体砌筑应注意事项：
Ａ墙体砌筑前应按皮数杆或墙体厚度、门宽洞口位置等优异行排砖，部分空砖墙不符合模数者用实心砖错开补齐。底层应先砌3皮实心砖， 门窗洞口应砌实心砖。
Ｂ该工程门窗均采取后塞口砌筑法，所以应具体了解门窗制作时洞口尺寸。
Ｃ墙体砌至离梁或板底一行时，应采取实心砖45度斜砌，严禁塞砂浆
平砌。
Ｄ墙体内结构柱和圈梁等采取后浇，拉结筋按要求先埋设，砌体和结构柱留马牙槎。
Ｅ砂浆试块每一楼层或250m3砌体大于一组。
Ｆ砌体质量应达成优良标准。
Ｇ砼和砂浆试块留置组数表
砼和砂浆试块留置组数表
项目
标号
施工部位
工程量
标养组数
同条件养护组数
砼

砂 浆

3.5.7 脚手架工程
本工程地下室及铺楼外架采取双排落地脚手架。主楼外架可利用地下室双排外架至四层，从四层起采取双排多层支撑杆式外挑架手架，考虑到地下室外双排脚手架受基坑条件限制，也能够从±0.000 层起采取挑架，或挑架和落地架相结合，具体视现场而定。附图６（略）
3.5.7.1 落地双排外脚手架
立杆横向间距1.2m，纵向间距1.5m（下设垫板，设扫地杆）大横杆步距1.4m小横杆间距0.6-0.7m，上下大横杆接头位置应错开部署在不一样立杆纵距中，外架离墙0.2m，为预防架子外倾和内折， 应每三步五跨设置一道连柱、墙拉结杆，拉结杆能够和砼柱扣拉，也可同墙体扣拉， 为确保和满足架子整体强度刚度和稳定性，按要求设置剪力撑，斜撑，其具体搭设尚应符合国家相关要求，外架处于雷雨季节时尚需设置避雷方法，并符合相关国家要求。
3.5.7.2 内架
内架采取满堂钢管脚手架，满堂脚手架纵横间距1.2m， 遇大梁底范围内0.6-0.8m，横距1m，纵横向横杆步距1.4m，整个架子系统必需设置斜撑或剪刀撑（尤其在梁底范围）确保其支撑系统和架子系统有足够强度，风度和稳定性。
3.5.7.3 双排多层支撑杆式外挑脚手架
设置位置：±0.000层、五层、九层、十三层、 每段搭设为四个楼层，挑脚用架搭设类同落地脚手架，而仅是在挑架底部采取钢管三角支撑斜挑形式，挑脚手架三角支撑部署水平距离为一个立杆间距1.5m，脚手架立杆纵距1.5m、横距1m、大横杆步距1.5m，立杆距墙0.2-0.3m，小横杆间距0.75m，连墙点设置为每一楼层面，水平距离为3-4个立杆间距即4.5-6m，剪刀撑按要求设置，脚手架搭设随操作面进行，并一直保持架子高出操作面一步架，每段脚手架底脚搭设或拆除，均需在该段底脚下一个系统架子上进行，不管搭设或拆除底脚不得在下一系统没有搭设完成民政部情况下悬空进行，主体结构施工时架子分段从下往上搭充，外装饰施工阶段，脚手架及落地脚手架均用尼龙密网全封闭，而且每隔四个楼层必需挂一道固定挑安全网。
3.5.7.4 预应力大梁模板支撑
本工程在二层（4.8m）十二层、（42.0m）十三层、（45.9m）十四层（49.8m）10-13/D-J部位，为东西向24m跨预应力大梁， 在以上部位施工时，梁板下支撑为加密满堂脚手架，该支撑承受载重，搭设高度大，必需采取对应方法以确保施工安全和工程质量。
大梁底部采取3排双立杆支撑，纵横距均为500mm，板下立杆距1000mm，横距杆水平步距均为1.5m，主楼下纵向横杆每2步和梁端柱设一拉结， 剪刀撑纵横向均每4m一道，水平剪刀撑每4步一道。（详见附图７、图８、
图９）。（略）
为预防支撑立杆底部荷载过于集中以至破坏4.45m， 平台及地下室底板，在搭设十二、十三、十四层梁下支撑时，于4.45m平台及地下室底板上立杆端部纵向铺设300mm宽6mm厚钢板。地下室支撑以下：纵横向大横杆步距1.50m，梁下为双排单立杆支撑，横距600，纵距500， 板下立杆纵距1.5m，横距1m，剪刀撑及纵横杆和柱拉结同上部支撑。
为确保杆件位置正确，搭设前须弹线定位，并随时校核垂直水平偏差，经技术、安全、质量人员验收经过后方可进入下道工序。
3.5.7.5 架子搭拆注意事项
Ａ钢管和扣件在使用前必需认真挑选，不得有弯曲变形裂缝钢管上架，扣件不得有螺栓变形和滑丝现象。
Ｂ操作人员必需架搭设完成后须经相关部门或人员共同验收合格后方可使用。
Ｄ脚手架拆除次序本着先搭后拆，后搭先拆，且从上而下进行，高空拆除时在地面上应设围拦和警式标志，并派专员看管，严禁一切非操作人员入内，且拆除钢管扣件应用绳索往下吊，严禁从上往下投掷。
Ｅ为便于施工人员上下，在北部合适位置搭设二道斜跑道，跑道上满铺跳板并钉防滑条，同时跳道两侧搭设防护栏杆，高度大于1m。
Ｆ进入工地出入口上部搭设安全架子，满铺2层以上竹笆围护。
3.5.8 三小间防水工程
本工程三小间做法详建施－33室内装修表(一)，防水层为刷三遍聚氨脂涂膜，面层为防滑地砖，为确保三小间施工质量，在施工中严格按设计要求操
作，做好每道工序，做到上道工序不合格不做下道工序，且应注意几点：
Ａ如三小间边是砖砌体，应改为宽度同砌体，高度大于150mm 砼，砼强度等级同底板。
Ｂ全部穿墙立管及地面和墙面转角处均加涂一道防水层，高度大于150mm。
Ｃ按设计要求，严格掌握好下水口标高，位置及排水流向，在防水施工前，对立管等周围留洞均用不低于c30细石砼，加JEA膨胀剂填堵密实，且增涂一道防水层。
Ｄ防水层要做到下水口内，以形成完整防线，在防水层上施工其它面层时，务毕注意保护好防水层。
Ｅ防水层做好后应做二十四小时蓄水试验，同时面层做好后要做泼水试验。
Ｆ“三小间”施工程序见附后厕浴间防水工程关键程序图。
3.5.9 屋面防水工程
本工程屋面有网架采光屋面，上人屋面和非上人屋面，屋面防水由专业队施工，网架采屋面待设计出图后施工方案另详。上人屋面和非上人屋面防水层均为聚氨脂防水涂膜防水层，防水层做法为：①基层表面满涂底油一层；②刷0.6厚聚氨脂防水涂膜防水层；③刷0.4厚聚氨脂防水涂膜防水层。其它详见建施－34室内装修表（三）屋面部分。
屋面防水工程，是整个防水工程关键，屋面防水工程优劣，它直接影响着工程使用寿命和使用功效，为此，提议屋面现浇板砼改用防水砼，防水等级为0.6MPa；屋面防水工程尚应注意以下几点：
Ａ依据防水材料要求，严格控制基层含水率，通常小于10%， 若遇气温较低时，基层表面温度必需在+5℃以上，雨天及大风天气不得进行防水施工，所以屋面防水施工时具体时间要掌握好当初天气预报。
Ｂ基层要平整，且含有一定强度不得有起鼓起砂或掉灰等缺点，对阴阳角，穿屋面管部位、雨水口等 部位要认真处理。
Ｃ做防水前认真检验排水坡度，预防倒坡积水，若不符合要求应在找平屋上立即处理。
Ｄ屋面女儿墙泛水高度必需确保大于250（距屋面面层）， 并认真做好滴水线角，泛水、檐下阴角部位抹灰必需压着防水层，以防防水翅边渗漏。
Ｅ屋面做好不得有积水或渗漏现象，也不得有空鼓，起泡等现象，屋面防水及面层做好后必需进行二十四小时蓄水试验，并做好试验统计，确保屋面工程质量。
Ｆ屋面找平层和面层按要求设置分格缝。
Ｇ屋面涂膜防水层施工程序参见后附涂膜防水层施工程序。
3.5.10 楼（地）面工程
本工程楼（地）面按其使用功效各异，设计要求种类比较多，关键分四大类：即①花岗岩地面；②铺地毯地面；③防滑地面砖地面；④水泥砂浆地面等楼（地）面即使种类很多，只是面层做法各异，而基层做法大致相同，所以这里不作具体工艺介绍，具体工艺作法待施工时用交底形式再作具体分述。但要注意以下几点：
Ａ楼地面施工时必需待天棚墙面（踢脚线除外）做完后进行。
Ｂ楼地面施工时必需将基层清理洁净，且穿楼面全部立管（套管）
均应埋设完成，并将其固定后再用细石砼灌密实。
Ｃ铺花岗岩，地成砖和水泥地面等除注意保护成品外,尚应注意浇水养护,待砂浆结合层及面层有足够强度后,方可上人或堆放其它材料。
Ｄ因为交叉作业工序较多，所以，务必注意楼面成品保护工作。
3.5.11 门窗及装饰工程
为使内外装修，装饰工程次序进行和便于土建安装亲密配合，现确定总施工程序为，先室内后室外，上下交叉施工，一次（粗装）装修在前，二次（精装）装修施工在后，整个装饰装修工程是项综合性系统工程，所以，凡外露部分建筑、水暖、电、卫、消防喷淋、配电箱及开关插座，通风管口等均当成装饰装修一部分，且必需考虑其综合效果，为达成目标，拟从以下几方面进行施工：
⑴室内一次（粗装）装修伴随主体结构围护进行自上而下单上跟进，但在装修前和之配套安装应将电气部分予埋管、配电箱和开关插座盒等，严格按设计位置、数量、规格、型号、标高事先预埋好，而且经隐蔽验收合格后，土建方能进行粗装修，同时土建也应事优异行墙面抹灰，最终进行楼（地）面、踢脚线施工，多种面上在抹灰前均应将基层清理洁净，砖墙或砌块墙面应提前浇水湿润，砼墙、板面应凿毛，以预防抹灰粘结不好而出现空鼓、裂缝、影响二次装修。
⑵外墙装饰施工次序为自而下进行，本工程外装饰关键是水泥砂浆抹灰压光，刷高级涂料三遍，铝合金扣板及干挂花岗岩墙面结后期装修设计，窗为铝合金窗、铝合金带形窗、隐框式玻璃幕墙，玻璃幕墙预埋件按设计预埋，为确保整个外装效果和施工顺利进行，确保施工质量和使用寿命，在外窗框及玻璃幕安装前，应用水准仪和经纬仪严格控制其骨架垂直度和水平标高，建筑物大角及其阴角部分用经纬仪控制方正垂直度。花岗岩及铝合金扣板安装前必需按设计要求及板规格模数先弹线分格，在施工时水平、垂直两个方向拉能线挂帖，花岗岩在阳角处必需割成45度角对挂帖，严禁直角挂压帖，在突出墙面柱、梁面应以正面压侧（底）面，窗顶、雨蓬顶应按要求设置滴水线或滴水槽。花岗岩擦缝及铝合金门窗、玻璃幕墙打胶缝，必需确保饱满严密，颜色深浅一致，外装饰每完成一面或一施工段在往下翻倒架子之前必需经质量检验合格后方可拆架往下施工。
3.5.12 回填土工程
地下室室外防水砂浆施工完经验收符合要求后，应立即进行回填，后浇带处采取方法，预防回填土进入后浇带内难以清理，回填土土源应提前跟建设单位联络，如土源较远，采取机械运至施工现场，优先考虑利用东、西辅楼地下室土方回填，依据设计交底及相关要求，应遵守以下几点：
①地下室室外下部1半及上部避雷带1米范围内填粘土，其它部位可填砂土。
②土方回填前，坑内垃圾及积水必需清除，并分层回填扎实。
③机械运土至坑边，然后人工向下弃土，每层虚铺厚度200-250，采取机械扎实，局部部位人工配合打夯。
④回填土中石块应选除，避免石块和防水层接触而破坏防水屋。
⑤回填土含水率应控制在最好含水率范围内，并按要求进行取样试验，其干容量必需符合规范要求后方可进行上部回填。
⑥雨期施工应有排水方法。
⑦地下室内回填可利用管道口，多功效厅外运土段分层回填扎实。
3.5.13 其它分部分项工程
①无粘结预应力大梁施工技术方法详见无粘结预应力大梁施工方案。
②屋面网架施工技术方法。
屋顶圈梁预埋铁件必需按设计预埋正确，脚手架及网架施工由建设单
位找专业外包，具体方法待设计出图后施工方案另详。
③干挂花岗岩施工技术方法结合二次设计另详。
④关键安装全部分项施工方法及方法，详见安装部分施工组织设计。
3.6 新技术、新工艺、新材料及新科技结果应用
⑴无机铝盐防水剂：BS1型防水剂配制砂浆含有抗老性能好、 使用寿命长（和
