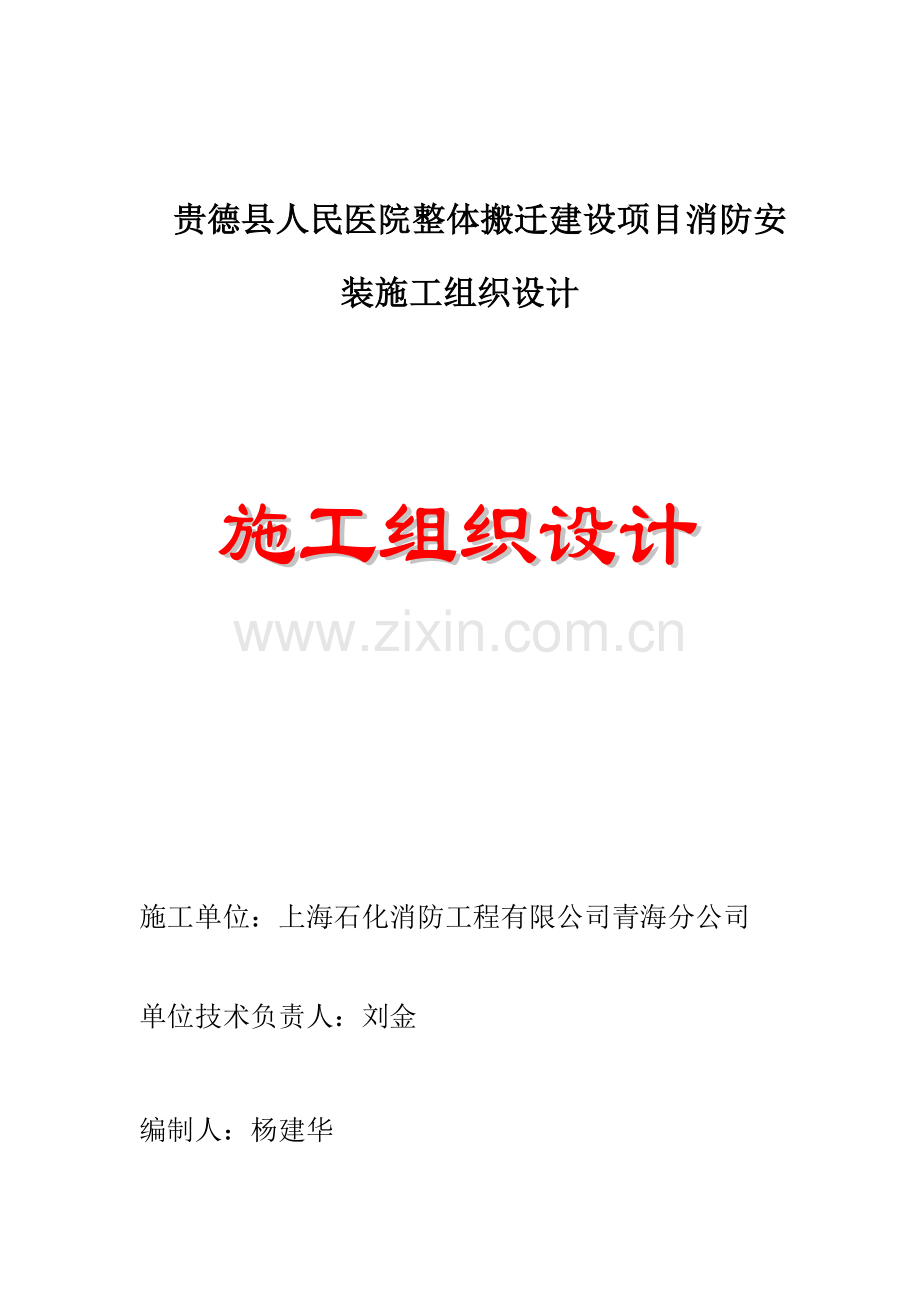

贵德县人民医院整体搬迁建设项目消防安装施工组织设计
施工单位：上海石化消防工程有限公司青海分公司
单位技术负责人：刘金
编制人：杨建华

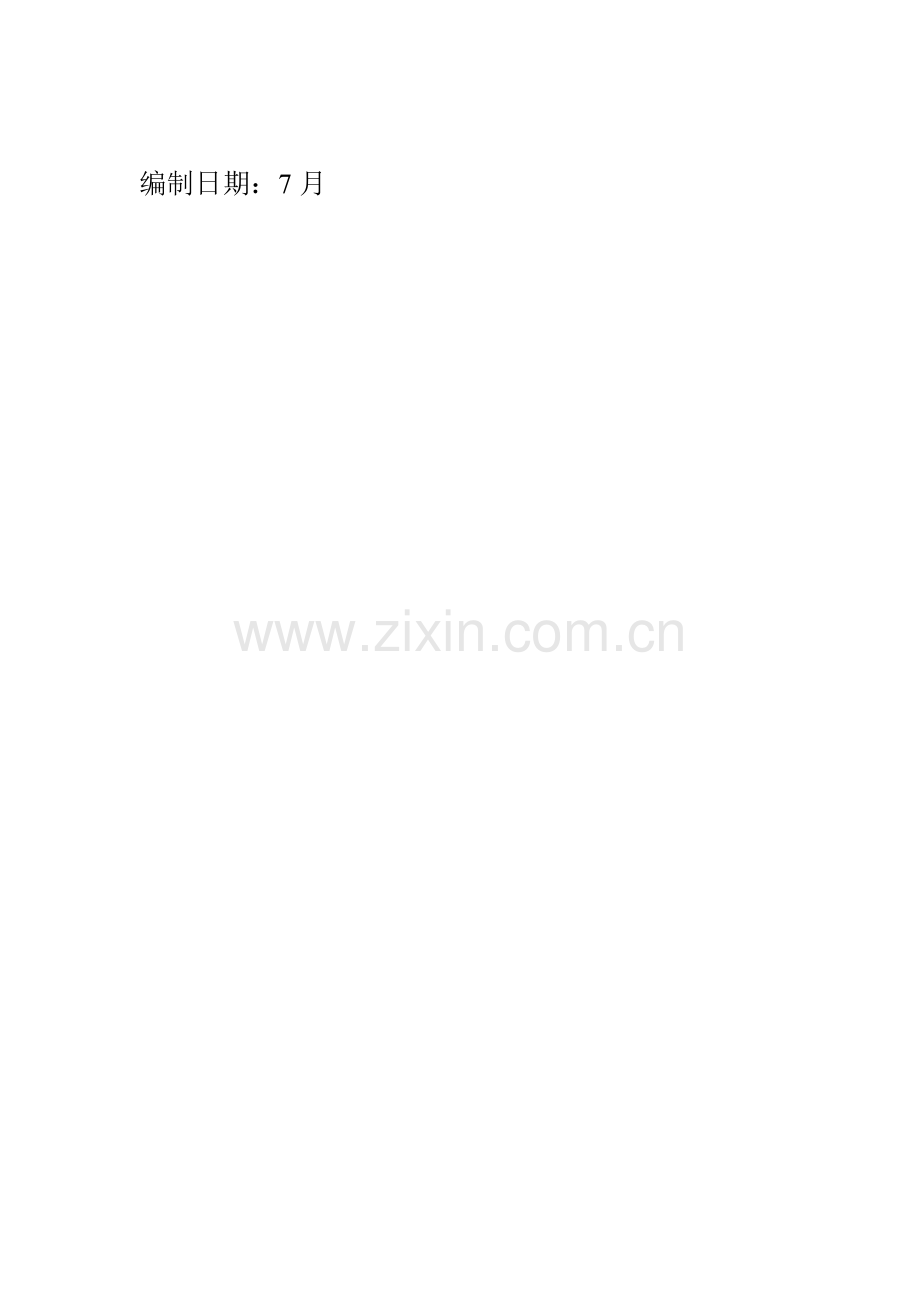

编制日期：7月
目 录
第一章 工程总体概述
1、工程概况
2、施工组织总体设计
3、方案针对性及施工段划分
第二章 项目组织机构
1、现场项目组织机构网络图
2、项目管理班子人员配备表
3、项目重要管理人员简历表
第三章 施工现场平面布置和暂时设施、暂时道路布置
1、施工总体布置
2、劳动力布置
3、现场管理制度
4、材料准备
5、进度保证办法
6、施工现场平面布置图（详见附表一）
第四章 施工进度筹划和各阶段进度保证办法
1、工期目的
2、施工进度网络图（详见附表二）
3、施工筹划管理程序
4、施工各阶段进度保证办法
第五章 各分某些项工程施工方案及质量保证办法
1、室内消防水系统（消火栓、喷淋）、消防增压系统施工方案
2、火灾自动报警系统及联动系统施工方案
3、消防广播系统施工方案
4、质量保证办法
第六章 冬季施工方案
1、冬季施工准备工作办法
2、安装工程冬季施工技术办法
3、冬季施工安全管理
第七章 安全文明施工及环保办法
1、安全施工保证办法
2、文明施工保证办法
3、环保办法
第八章 劳动力、机械设备和材料投入筹划
1、劳动力投入筹划表(详见附表三)
2、机械设备投入筹划表(详见附表四)
3、重要计量仪表投入筹划表(详见附表五)
4、重要材料设备进场筹划表(详见附表六)
5、劳动力、机械设备和材料投入筹划保证办法
第九章 核心施工技术、工艺及工程项目实行重点、难点和解决方案
1、关于切断非消防电源、电梯迫降施工控制技术（重点）
2、消防给水管网试压控制技术（重点）
3、室内消火栓系统安装技术（重点）
4、自动喷水灭火系统施工控制（重点）
5、火灾自动报警及消防联动调试（难点）
6、关于消防验收（难点）
第十章 新技术、新产品、新工艺、新材料应用
1、沟槽连接新工艺
第十一章 与业主、项目管理公司、监理和总包单位配合办法
1、与业主、项目管理公司、监理和总包单位配合承诺
2、施工技术配合
3、施工过程配合
第十二章 维修、保养服务
1、编写维护阐明书
2、为业主培训使用管理人员
3、维修保养承诺
4、维护保养制度
附表一：施工现场平面布置图
附表二：施工进度
附表三：劳动力投入筹划表
附表四：机械设备投入筹划表
附表五：重要计量仪表投入筹划表
附表六：重要材料设备进场筹划表
第一章 工程总体概述
1、工程概况
工程名称：贵德县人民医院整体搬迁建设项目
建设单位：贵德县人民医院
工程地点：贵德县西久公路北侧
施工单位：上海石化消防工程有限公司青海分公司
2、施工组织总体设计
为了工程安装质量和顺利竣工，从如下几种方面对施工进行总体设计：
(1)本工程质量原则：符合国家质量验收原则，一次性通过验收。
(2)本工程工期目的：服从总承包管理单位对工期规定，安装工程争取提前完毕。
(3)本工程安全目的：重伤死亡事故为零；轻伤频率≤1‰
(4)本工程安全文明及环保目的：施工现场达到“省级文明工地”规定。
3、方案针对性及施工段划分
(6)针对消防专业施工特点，该工程施工划分为如下几种阶段：
a施工准备
b中验后安装阶段
c消防联动调试，竣工验收阶段
第二章 项目组织机构
1、现场项目组织机构网络图
项目经理
公司项目主管
项目技术负责人
项目副经理
材料组
资料组
质安组
资料员
采购员
安检工程师
仓库管理员
质检工程师
暖
通
工
程
师
电
气
工
程
师
消
防
水
工
程
师
通
风
施
工
班
组
电
气
施
工
班
组
水
施
工
班
组
第三章 施工现场平面布置和暂时设施
1、施工总体布置
1.1施工总体布置
依照招标文献规定、图纸设计，以及现场勘察状况理解进行施工布置。
经项目部和公司各专业工程师仔细研究施工图纸，认真学习招标文献，对工程量清单认真核对，项目部和公司技术人员对工地现场考察，以为本工程具备工程量较大、系统较复杂、多工种同步进场交叉施工作业，需进行科学合理地安排组织施工，保证工程质量目的、工期目的、安全环境等多项目的顺利实现。
1.2施工布置方案
本工程在西宁市影响很大，公司领导特别注重，在公司领导和项目经理部详细指引下，调动公司技术骨干和劳务公司施工精兵强将，在充分理解施工图纸同步，到现场作了详细考察。
依照施工现场条件，等土建地下室施工完毕、拆模后，并和总包单位、业主进行认真沟通，项目部在现场开辟一块场地用于制作加工，暂时用电依照计算分析，安装高峰时用电电流为60A，总功率为30KW，拟从总配电间引一根KVV5*16电缆至安装总计量配电间。
详细在每个施工区域内采用竖向分层，由下至上，逐级流水施工作业办法。做到工序与工序之间紧密衔接，环环相扣，互相督促，有效防止窝工，盲目赶工现象产生。使施工中各个环节均能处在有效受控状态。
2、劳动力布置
对于本工程施工，我公司将派出劳务公司施工技术力量最强两个施工班组进行施工，该两个施工班组既有人数约111人，管钳工30人，电工20人，电焊工10人，其中高档工有25人。施工班组所有人员均受过严格技术训练和岗位教诲，施工员、技术员、材料员、安全员、质量检查员“五大员”配备齐全。公司派出项目部管理人员也均是长期在施工一线从事施工管理工作，具备丰富施工管理经验，技术水平很高，可以解决现场施工浮现各种问题。
该施工班组各种工种配备齐全，且长期参加我司大型消防安装工程消防、监控、报警以及其她弱电工程。施工经验相称丰富，完全可胜任本医院医疗大楼消防、报警系统施工任务。
3、现场管理制度
为保证工程质量目的、工期目的、安全环境目的顺利实现，我项目部依照公司程序文献和规章制度，结合本工程实际状况，制定了下列技术、施工管理制度：
(1)图纸会审制度；技术责任制度；
(2)专业工程师责任制度；
(3)施工技术交底制度；
(4)安全技术交底制度；技术复核制度；
(5)设计变更程序制度；
(6)施工进度调控制度；
(7)合同管理制度；
(8)成本管理制度；
(9)材料采购保管制度；
(10)ISO9001质量体系保证制度；
(11)项目经理、副经理工作权限、责任制度；
(12)现场防火安全管理制度；
(13)特殊工种持证上岗制度；
(14)采购、材料验收制度；
(15)仓储管理制度；
(16)工程隐蔽验收、中间验收制度；
(17)工程验收制度；
(18)工程后期工作制度；
(19)各施工班组责任制度。
4、材料准备
本工程我公司将发挥公司整体采购优势和资金优势，充分运用公司采购网络资源，配备专职采购人员，保证能采购到物美价廉产品和材料，采购员依照各专业工程师提出材料进场筹划，经项目经理批准采购筹划后实行采购，所有采购材料都必要符合国家规范和设计规定，杜绝不合格品和不合格半成品进入施工现场。
5、工期保证办法
依照监理批准项目进度筹划,合理安排资源，并检查、督促、贯彻。如工程总进度筹划变化，则作相应调节。为保证施工项目进度筹划实现，重要采用如下办法：
5.1及时分析、随时调节、保证总进度
现场施工中，各专业进度控制都应有详细分工，具备完善进度控制组织系统，始终让进度筹划处在动态控制中。
在施工中，每天检查施工实际进度状况，并将其与筹划进度相比较与否有出入，若浮现偏差，及时分析产生因素和对工期影响限度，制定必要调节办法，修改原筹划，不断如此循环，及时调节，保证工程总进度目的实现。
5.2合理安排施工工序
为加快施工进度，各专业技术人员，依照各专业特点和施工总进度筹划，编制消防水系统、火灾自动报警系统、防排烟系统施工进度控制网络筹划图。
5.3做好采购、供应筹划，保证材料准时进场
项目部依照现场进度筹划，各专业工程师做出详细施工图预算，从而编制出所需设备、主材和辅材施工用料筹划，提前一种月做好设备、材料供应筹划,保证资金到位。成品、半成品要按筹划提前加工，按施工进度筹划规定期间进场。
依照施工进度规定及施工进度网络控制筹划，编制甲供设备、材料进场筹划，报业主批准，并及时跟踪贯彻。
第四章 施工进度筹划和各阶段进度保证办法
1、工期目的：按合同规定期内完毕，并符合总承包管理单位对工期规定，争取提前完毕。
2、施工进度图（详见附表二）
3、施工筹划管理程序
业主、总承包单位总进度筹划
气体施工员
管道施工员
电气施工员
气体施工班组
电气施工班组
编制消防、报警系统进度筹划
监理、业主批准后
各专业编制详细施工进度
合理安排施工流程（交叉作业）
管道施工班组
4、施工各阶段进度保证办法
4.1组织与技术办法
(1)我公司对此工程十分注重，将委托公司一名副总经理详细主管本工程组织实行，协调并调用各方面人力、财力、物力资源，保证本工程施工顺利、高速、高质量进行。
(2)专门成立安装施工技术组，负责安装施工进度筹划编制及动态管理，保证安装施工技术经济合理性，提高工程质量，保证人力、物力、财力合理投入，加快安装施工速度。
(3)强调方案先行，样板先行原则。
(4)充分辨认安装施工过程中涉及质量、安全等因素，认真进行评价，制定有关应急准备与预案办法。
(5)保证充分劳动力投入，我公司安装施工人员充分，工种齐全，对于本工程安装施工，我公司均由我司安装施工人员进场安装施工，劳动力由劳务公司统一调配，以满足工程施工需要。
(6)在安装施工中以总工期为目的，以阶段控制筹划为保证，采用动态管理，使安装施工组织科学化，合理化，保证阶段筹划按期或提前完毕。
(7)积极采用“新技术、新工艺、新设备、新材料”，本工程科技含量高，“四新技术”采用是保证工程如期竣工核心。
(8)高原则执行ISO9001质量体系程序文献，精心组织安装施工。质量体系程序文献自身规定，凡涉及“顾客、质量、信誉”行为，进行严格过程控制，杜绝质量通病，保证过程安装施工顺利进行。
(9)认真贯彻执行ISO14001环境管理体系以及CNGOHSAS18001职业健康安全管理体系原则及公司管理手册和程序文献，并将有关信息即时传递给有关方，以保证有关方不影响工程顺利开展。
(10)在项目实行过程中，规范安全保证体系运营，以安装施工安全来保证工期目的实现。
(11)履行全面筹划管理，认真编制切实可行工程总进度筹划，网络筹划和相应月、旬、周施工作业筹划，所有筹划均由许多项目管理软件辅助进行。对每个作业班组下达生产筹划任务书，使施工生产上下协调，长、短期筹划衔接。运用微机控制全面进度筹划，坚持日平衡、周调度，保证月筹划实行，从而保证该工程总工期实现。
(12)设立安装施工工期进度奖与工期保证金制度。依照本投函履约工期保证金，层层分解到各个安装施工进度控制点，然后再分解到各个作业、工种、班组，以每日生产筹划任务书为根据，依照每周生产进度筹划进行考核，完毕生产筹划班组予以奖励，完不成则承担相应惩罚，并且安排其她班组参加，保证当月生产安装施工进度筹划完毕。
(13)投入足够周转材料、安装施工机械超常规投入，以保证安装施工需要。依照安装施工机械、周转材料一览表规定，及时组织进场。
(14)解决、配合并协调好同业主指定分包工程间关系，不但保证工程安装施工质量，保证安装施工安全，同步保证工程安装施工顺利开展。
4.2与土建配合阶段办法
(1)一方面依照土建施工筹划，制定出详细配合节点筹划，从人、机、料、法、环五个方面贯彻到位。
(2)参加甲方监理主持召开施工协调会，及时理解土建单位与甲方意图，以便及时调节施工准备工作，决不影响施工总体进度，必要时实行三班运转制度，日夜赶进度。
(3)为了保证安装进度，在土建一层、二层拆模后，在主体配合阶段便安排施工，合理制造和提前展开作业面，例如消防水管施工。
4.3安装阶段办法
(1)土建主体构造封顶后，机电安装便进入高峰期，在这期间项目部应将施工进度筹划以天为计算单位排出节点控制筹划，发现进度偏差及时分析因素，找出差距，采用有力办法只许提前不许落后。
(2)项目部每天晚上要召开碰头会，水电风各个专业要安排好合理工艺流程，立体交叉作业、新技术、新工艺要充分应用，提高工作效率。
(3)在安装高峰期后期，装饰队伍进场施工，这时要积极和装饰队伍协调，安排好施工流程，不影响总体竣工进度。
(4)由于机电安装工作量很大，投入施工机械设备也诸多，为了使施工机具及时维修和保养，专门成立一种设备工具维修班组，仓库内备有易损件和备用设备及时更换和维修。不能由于设备投入而影响施工进度。
4.4调试阶段办法
调试工作对工期影响看似不大，实际很重要。虽然调试顺利则时间很短，一旦浮现问题就会耽误工期，因而保证调试顺利进行，显得很重要，从而为保证工期打下良好基本，因而从如下几种方面保证调试阶段工期。
a.一方面编制调试方案，由施工单位和设备商等关于人员参加编制，最后报监理、业主审核批准实行。
b.制定出调试浮现问题应急预案，及时解决调试中重大问题。
c.所有调试用仪器、仪表等设备及时效验后投入使用。
d.调试过程中业主、设备商、施工单位等要通力合伙，一心一意为业主作想，想方设法让调试工作顺利进行以保证工期，同步保证大楼消防功能实
第五章 重要分项工程施工方案和技术办法以及质量保证办法
1、室内消防水系统（消火栓、喷淋）、消防增压系统施工方案
1.1消防水系统施工安装工艺流程
系系统实验联动调试
设备订货
开箱检查
设备安装
安装大样图
设备配管
设备调试
单机无荷实验
安全质量检查
验收交付使用
室内工程
预留预埋
拟定标高
支架加工图
支架制作
支架安装
主立管安装
支管安装
管道冲洗
闭水压力实验
熟悉图纸
图纸会审
设计交底
施工准备
材料准备
劳动力准备
技术准备
1、室内消火栓系统施工安装方案
1.2.1 系统施工组织初步方案
1.2.1.1该工程如若我公司中标，在接到甲方、监理告知后及时组织施工管理人员和施工班组分别进入工地，按施工图规定检查及配合土建预埋。每个班组依照工程量大小、合理配备相应数量管道技术工人。
1.2.1.2穿墙、穿楼以及水箱钢性防水套筒预留、预埋技术规定：
(1)凡穿墙楼板管道、预留洞尺寸应比其管外径大30mm左右，其位置必要精确，管道在该处应加设套管，穿墙套管应与墙面平齐。穿楼板处套管应高出楼面50mm，穿出层面管道普通应有防水肩和防水帽。
(2)管道各种接口均不得设在套管内，各种管件不应布置在穿墙洞内。
(3)配合土建按施工设计图规定在剪力墙、砖墙上消火栓箱孔洞预留、预埋。
(4) 穿过地下室和屋顶消防水箱墙体或地下构筑物外墙处应采用刚性防水套管(见下图)。翼环及刚套管加工完毕后必要做防腐解决。刚性防水套管安装时，必要随同混凝土施工一次性浇固于墙内。套管内填料应在最后充填，填料必要紧密捣实。
图 刚性防水套管
1.2.1.3在土建主体封顶前，项目经理部就安排施工班组进入工地对室内消火栓系统全面施工。每个施工班组按工程量大小、分别合理配备足够数量管道技术工人。
1.2.1.4土建结束后，安装随后进入高峰期，依照该工程室内消火栓管网系统安装工程面积大、系统复杂、横向、竖向同步施工特点。每个施工班组都必要安排技术骨干工人和施工员现场进行施工管理和质量监督。
1.2.2 系统施工技术办法
1.2.2.1管网施工：
室内消火栓给水系统管网涉及水平环管、水平主干管、立管、支管系统与水泵、稳压设施、水泵接合器等设备连接管道。
管网安装前校直管子，清除管子内部杂物；安装时随时清除已安装管道内部杂物。
1.2.2.1.1管道连接方式：按施工图及规范规定，管径不不大于或等于65mm时，采用卡箍连接。管径不大于65mm时，采用螺纹连接。连接后，不得减小管道通水横断面面积。
1.2.2.1.2进一步检查预留、预埋及预埋套管安装尺寸与否对的。
1.2.2.1.3竖管安装：
(1)竖管安装应铅垂，每米容许偏差不得超过2mm。
(2)竖管固定支架应设立在距地面1.5-1.8m高处，层高在4m如下时，每层只设立一种固定支架。层高超过4m时，每层需设两个固定支架。
1.2.2.2室内消火栓箱安装：
1.2.2.2.1室内消火栓普通由消防箱、消火栓、迅速接头、消防水带、水枪、卷盘、控制按钮、批示灯、减压孔板等构成。
1.2.2.2.2本工程同步设有明装和暗装两种消防箱，安装时：
(1)必要取下箱内水枪、消防水带等部件，不容许用钢钎撬，锤子敲办法将箱硬塞入预留孔内，而应将消防箱平稳地放入定好位后，四周缝隙用填料弥补饱满。
(2)消火栓栓口应朝外，栓口中心距地面为1.1m，容许偏差20mm。
(3)栓口中心距箱侧面为140mm，距箱后表面为100mm容许偏差均是5mm。
(4)消防水带与连接头绑扎好后，应依照箱内构造将消防水带挂在挠钉上或盘绕在带盘上。
1.2.2.3气压给水装置安装：
(1)气压水罐容积、气压、水位、工作压力及数量应符合设计规定，所配水泵与其相匹配。
(2)罐上应安装安全阀、压力表、泄水管、水位批示器等。其安装须符合产品使用阐明书规定。
(3)罐进、出水管、出水管方向、充气管上应有单向阀和闸阀，充气管上还应有安全阀和气压表。它位安装位置、标高、进出管方向等均为严格按图施工。
1.2.2.4水泵接合器安装
(1)水泵接合器构成某些、组合顺序、安装尺寸、位置与标高必要符合设计规定。其组合顺序按：接口、本体、联结管、止回阀、安全阀、放空管、控制阀进行。
(2)止回阀安装方向须使消防用水能从消防水泵结合器进入系统。
(3)单向阀流向应朝向室内管网。组装好水泵接合器组应水平地设立在坚实可靠混凝土基本上，以避免各法兰连接处承受非轴向外力。
(4) 地上消防水泵结合器设立与消火栓区别固定标志。
(5) 水泵结合器安装：规格应依照设计选定，有四种类型：墙壁型、地上型、地下型和多用型。其安装位置应有明显标志，阀门位置应便于操作，结合器附近不得有障碍物。安全阀应按系统工作压力定压，防止消防车加压过高破坏室内管网及部件 ，结合器应装有泄水阀 。
1.2.2.5消防水泵、稳压泵安装
2.2.2.5.1所安装消防水泵、稳压泵规格、型号与设计相符,且具备产品合格和安装使用阐明书。
1.2.2.5.2安装应符合现行国标《机械设备安装工程施工及验收规范》。
1.2.2.5.3工作宜由具备一定技能和经验钳工承担。事前应认真贯彻如下条件:
(1)设备基本尺寸、位置、标高和地脚螺栓位置、尺寸应符合设计和关于规范规定；混凝土标号符合关于规定；整个基本已与土建单位办理了交接验罢手续。
(2)设备完整、无损、无锈蚀，泵轴转动灵活且无擦壳现象。
(3)地脚螺栓、垫铁、减振垫等附件齐备。
1.2.2.5.4消防水泵、稳压泵找平找正，应以其水平中开面、轴外伸某些、底座水平加工面等为基本，纵、横向水平度不应超过0.1% 。在将泵吊装上位前，应在基本上面划出纵横十字线，按规定放置好垫铁，然后将泵组
吊起并穿上地脚螺栓，慢慢地将其放于基本上，再使泵座与基本面纵横中心线基本对正，并加以调节。
消防水泵，稳压泵完毕精平后，即可开展配管工作。配管后，不得使泵承受额外外力作用，且吸水管水平管不应有倒坡和泄漏现象。
1.2.2.5.5吸水管及其附件安装须符合如下规定：
吸水管上控制阀在消防水泵固定于基本上后安装，其直径不不大于消防水泵吸水口直径，且不采用蝶阀；
当消防水泵和消防水池位于独立两个基本上且互相为刚性连接时，吸水管上加设柔性连接管；
吸水管水平管段上不应有气囊和漏气现象。
1.2.2.6消火栓给水系统试压和冲洗
系统安装完后,应按设计规定对管网进行强度、严密性实验和冲洗,以验证其工程质量。
强度实验、严密性实验采用水压进行。水压实验过程以及试压成果，必要由现场监理验收，并确认并签字。
(1)系统试压前所具备条件：
a埋地管道位置及管道基本、支墩等经复查符合设计规定；
b试压用压力表不少于2只；精度不低于1.5级，量程为实验压力值1.5—2倍；
c试压冲洗方案已经批准；
d对不能参加试压设备、仪表、阀门及附件已加以隔离或拆除；加设暂时盲板具备突出于法兰边耳，且做明显标志，并记录暂时盲板数量。
(2)系统水压实验用生活用水进行，不得用海水或有腐蚀性化学物质溶液，在环境温度低于5℃时，采用防冻办法。
(3)当系统设计工作压力等于或不大于1.0Mpa时，水压强度实验压力应为设计工作压力1.5倍，并不低于1.4Mpa；
当系统设计工作压力不不大于1.0Mpa时，水压强度实验压力应为该工作压力加0.4Mpa。
(4)水压强度测压点设在管道系统最低部位。对管网注水时，应将空气排净，然后缓慢升压，达到实验压力后稳压30min，目测无泄漏、无变形、压降不不不大于0.05Mpa为合格。
(5)水压严密性实验在强度实验和管网冲排放畅通、安全。排水管道截面面积不得不大于被冲洗管道截面面积60%。
(6)管网冲洗水流速度不适当不大于3m/s；其流量不适当不大于下表规定。
冲洗水流量表
管道公称
直径（mm）
300
250
200
150
125
100
80
65
50
40
流量（L/s）
220
154
98
58
38
25
15
10
6
4
室内系统试压与冲洗和以上基本相似。但当室内立管数量多、管网较复杂时，系统试压工作应先分段、分楼层进行，然后再按系统进行冲洗工作完毕后，同样也应及时填写相应记录，记录取表格形式与前面相似。
1.2.2.7管道刷油防腐
(1)明装管道：刷防锈漆一道，待交工前刷大红面漆两道。
(2)暗装管道：刷防锈漆一道，待交工前刷大红面漆两道。
(3)埋地管道：采用石油沥青防腐层。
1.2.2.8消火栓给水系统调试与验收
1.2.2.8.1系统调试涉及水源测试、消防水泵、稳压泵性能实验、室内、外消火栓功能实验和系统联动实验等内容。
系统联动实验还应涉及：通过揿按消火栓箱上消防按钮后观查，能否在5min内启动消防水泵，并使该系统任何一种消火栓达到设计规定灭火功能；消防水箱与否有保证火灾初期10min供水能力等。
1.2.2.8.2系统验收
协助甲方、监理公司向消防主管部门提出消防验收申请，然后再进行验收。验收目在检查消火栓给水系统工程质量和有关条件，保证整个系统能正常工作，以便交付使用。
验收工作除消防监督部门、甲方、监理公司、设计院参加外，还应邀请制造、设备材料供应商等单位参加，消防安装单位应提供必须、能反映安装质量检查报告和测试数据。
验收工作重要根据消防监督部门批准设计（图纸及技术文献）和国家关于技术原则进行。检查重要涉及如下几种方面：
(1)外观检查
a检查各系统设立、走向、安装尺寸、标高与否与设计相符，安装与否牢固。
b检查各系统设施、部件型号、规格、数量及管道口径、用材与否与设计相符。
c检查设备、部件和管道表面质量与否良好。
d检查各系统、设备、设施操作条件与否满足设计和实际使用规定。
e检查应有标志与否完备和对的。
(2)性能检查
a检查系统上各设备部件产品合格证和检查报告。
b检查各系统调试报告和调试成果。
c检查各系统强度实验、严密性实验和冲洗记录。
d检查各系统联动实验记录或实验成果。
1.3室内自动喷淋灭火系统施工方案
1.3.1系统施工方案
见消火栓系统施工方案。
1.3.2系统施工技术办法
1.3.2.1施工前准备工作
湿式自动喷淋灭火系统施工一项重点、难点。因而在施工进场前要做如下准备工作：
1.3.2.1.1选用通过消防专业培训、考核合格并经审核批准施工班组承担施工任务。
1.3.2.1.2准备齐全设备平面布置图、系统图、安装图等施工图及关于技术文献。
1.3.2.1.3参加自动喷水灭火系统施工人员，在施工进场前要以项目经理牵头，项目技术负责人组织、技术部各专业工程师及各作业队工长认真审核施工图纸。在充分熟悉设计图纸后，再组织全体作业班组人员作施工前技术交底。
1.3.2.1.4施工现场及施工中使用水、电、气应满足施工规定，并保证持续施工。
1.3.2.1.5施工前配备足安装喷头专用工具，专用部件、管件、防晃支架、吊架及其她专用材料和设备。
1.3.2.1.6施工前对采用系统组件、管件及其其她设备、材料现场检查。
1.3.2.1.7自动喷淋灭火系统在施工前，甲方、监理应组织设计单位向施工单位进行详细施工设计图纸技术交底，并设专人负责施工质量检查及系统设备保管、检查。
1.3.2.2材料及组件检查
1.3.2.2.1自动喷水灭火系统所用管子、管件、吊架、防晃支架等应进行如下检查：
(1)管子、管件、各种支吊架所用材质、规格、型号等应和设计图纸所标明规定相符。
凡未标明，应使用合格产品或经关于部门承认产品，不能用不合格产品或随意用代替品。普通状况下，系统管网用镀锌钢管。
(2)管子表面规定无裂纹、缩孔、夹渣、折迭、重皮等缺陷。
(3)管子尺寸偏差要符合现行部颁原则和国标规定。管子螺纹密封面完整，无损伤、毛刺等缺陷，精度及表面光洁度应达到设计规定和制度原则。
(4)镀锌钢管内外表面镀锌层不得有脱落、锈蚀等现象。
(5)非金密封垫片规定质地柔韧、无老化变质或分层现象，表面无折损伤、皱纹等缺陷。
(6)法兰密封面应平整光洁。不得有毛刺及径向构槽，凹面法兰能自然嵌合，面高度不得低于凹槽深度。螺纹法兰螺纹应完整、无损伤。
1.3.2.2.2喷头进行现场检查并符合下列规定：
(1)喷头型号、规格应符合设计规定。
凡新设计工程，应采用合格新喷头；凡改过工程，应采用与原系统喷头型号、规格一致喷头，若无原型号、规格喷头，应选用温级一致且型号接近喷头。
(2)喷头商标、型号、公称动作温度、制造厂、生产年月等标志齐全。
喷头色标必要明显，且符合规定色标温级，不得自行在喷头上涂其她颜色涂层。发现色标和温级不符喷头，要退回厂方，不能使用。
(3)工程中所使用各种型号、规格喷头，要按原则进行使用前抽检，不合格不能用。
喷头外观无加工缺陷和机械损伤；螺纹密封面要平整、光滑、无伤痕、毛刺、缺丝、断丝，其尺寸偏差符合现行原则。
(4)闭式喷头性能检测
为了使自动喷水灭火系统在火灾时能及时、精确地启动灭火，必要保证该系统核心组件喷水头质量。
闭式喷头进行密封性能实验，以无渗漏、无损伤为合格。实验数量从每批中抽查1%，但不少于5只，实验压力应为3.0Mpa；实验时间不少于3min。
当有两只及以上不合格时，不得使用该批喷头。当仅有1只不合格时，再抽查2%，但不得少于10只。当仍有不合格时，亦不得使用该批喷头。
1.3.2.2.3阀门及其附件现场检查并应符合下列规定自动喷水灭火系统所用阀门有：闸阀、止回阀、报警控制阀、减压阀、排气阀、泄压阀等。
(1)阀门型号、规格应符合设计规定。
(2)阀门及其附件应配备齐全，不得有加工缺陷、机械损伤。
(3)报警阀除应有商标、型号、规格等标志外，还应有水流方向永久性标志。
(4)报警阀、控制阀阀瓣及操作机构应动作灵活，无卡涩；阀体内应清洁、无异物堵塞。
(5)水力警铃铃垂应转动灵活，无阻滞。
(6)报警阀逐个进行渗漏实验。实验压力为额定工作压力2倍，实验时间为5min。阀瓣处无渗漏。
1.3.2.2.4压力开关、水流批示器及水位、气压、阀门限位等自动监测装置应有清晰铭牌、安全操作标志、产品阐明书；水流批示器应有水流方向永久性标志；安装前逐个进行重要功能检查，不合格者不得使用。
1.3.2.2.5闸阀重要安装在供水立管、配水干管上，即自动喷水灭火系统定期进行检修时，关闭供水系统某些管段闸阀，检修完后来，再启动并锁定在启动位置。
1.3.2.2.6止回阀普通安装在不容许水倒流管段上，如水泵出水管上，通向水箱立管上，水泵接合器上以及其她防止水倒流管段上。
1.3.2.2.7湿式报警控制阀安装在喷淋水泵出水管与楼层水平管网之间，能切断或接通水流且防水倒流等功能。
2.3.2.2.8安全信号阀是安装在管道上带启闭信号阀门该阀普通安装在配水干管和配水管上。
1.3.2.2.9泄压阀安装在水泵出水管上，当系统管网压力超过安全界限时，自动排放水减少管网压力，从而保护系统设备安全。
1.3.2.3供水设施安装
供水设施设备普通指水泵、水箱、水池、气压给水装置、水泵接合器等，安装供水设施及其附属管道前，应清除其内部污垢杂物。安装中断和完毕时敞口处应暂时封闭。
水泵和稳压泵安装（同消火栓系统安装方案）。
1.3.2.4系统组件安装
1.3.2.4.1管网安装
管网安装时，其布置型式有端中和端侧布置，工程中所使用管件，施工前应清除管子内外脏物、异物，并校直管子。
具有腐蚀性物质场合,系统管道、管件以及埋地管道,安装前必要进行防腐解决。
管道连接可采用螺纹连接或焊接，无论采用何种连接方式，均不得减小管道通水横断面积。
管道安装应符合设计规定，管道中心与建筑构造最小距离应符合下表喷（一）规定。
表喷（一） 管道中心与建筑构造最小距离
公称通径mm
25
32
40
50
70
80
100
125
150
200
距离mm
40
40
50
60
70
80
100
125
150
200
管道应固定在建筑构造上，支撑点应能承受布满水时管重和再另加114kg附加荷载。管道固定采用管道支架、吊架和防晃支架。管道支架、吊架间距应满足下表喷（二）规定。
表喷（二） 管道支架或吊架之间间距
公称通径mm
25
32
40
50
70
80
100
125
150
200
250
300
距离（m）
3.5
4
4.5
5
6
6
6.5
7
8
9.5
11
12
1.3.2.4.2系统排水办法应满足下列规定：
(1)系统管道宜有0.002-0.005坡度，使其坡向排水管；当局部区域难以运用排水管将水排净时，采用相应排水办法。
(2)若系统少于5只喷头，应在管道低凹处，加设堵头；当系统喷头多于5只时，应装带有阀门排水管。排水管与辅助排水管管径见表喷（三）。
(3)配水干管、配水管应涂以红或红色环圈标志，以区别其他管道。
(4)管网在安装中断时,应用塞子或管堵将敞口封闭,继续施工时再打开,防止异物进入管道。
1.3.2.4.3喷头安装
(1)喷头安装应在系统管网通过试压、冲洗合格后进行。
(2)安装喷头所需弯头、三通等宜采用专用管件。
(3)喷头安装应采用工厂配备专用板手，禁止用喷头框架施拧；喷头框架、溅水盘产生变形或释放原件损伤时，采用规格、型号相似喷头更换。
(4)当使用喷头孔口不大于10mm时，在配水干管或立管上应安装滤水器。
(5)凡易遭机械抽伤喷头，应安装防护罩。
(6)喷头安装时，溅水盘与吊顶、门、窗、洞口和墙面距离应符合设计规定。
(7)当喷头溅水盘高于附近梁底或高于宽度不大于1.2m通风管道腹面时，喷头溅水盘高于梁底、通风管道腹面最大垂直距离应符合如下规定：
喷头溅水盘高于梁底、通风管道腹面最大垂直距离
喷头与梁、通风管道
水平距离（mm）
喷头溅水盘高于梁底、通风管道
腹面最大垂直距离（mm）
300—600
25
600—750
75
750—900
75
900-1050
100
1050—1200
150
1200—1350
180
1350—1500
230
1500—1680
280
(8)当通风管道宽度不不大于1.2时，喷头安装在其腹面如下部位。
(9)当喷头安装在不到顶隔断附近时，喷头与隔断水平距离和最小垂直距离须符合如下规定：
喷头与隔断水平距离和最小垂直距离
水平距离（mm）
150
225
300
375
450
600
750
>900
最小垂直距离mm）
75
100
150
200
236
313
336
450
1.3.2.4.4湿式报警阀组安装
(1)报警阀及其组件安装应先安装水源控制阀、报警阀，再进行报警阀辅助管道连接。
水源控制阀、报警阀与配干管连接，使水流方向一致。
报警阀组安装位置应符合设计规定；当设计无规定期，应安装在便于操作明显位置，距地面高度普通为1.2m；两侧距墙不不大于0.5m，正面距墙不不大于1.2m。安装报警阀室内地面应采用相应排水办法。
(2)应保证其报警阀先后管道中能顺利布满水；压力波动时，水力警铃不发生误报警。
(3)报警水流通路上过滤器安装在延迟器前，且是便于排渣操作位置。
(4)每一种水流批示器为一种报警分区，每一种报警分区应安装一种检测装置。
(5)安装完后,应对其操作机构和传导装置作必要调节,使其动作灵活、批示对的。
1.3.2.4.5组件安装
(1)水力警铃应装在公共通道或值班室附近外墙上，且应安装检修、测试用阀门。
水力警铃和报警阀连接采用镀锌钢管，当通径为15mm时，其长度不不不大于6m；当镀锌钢管通径为20mm时，其长度不应不不大于20m；水力警铃安装应保证其启动压力不不大于0.05Mpa。
(2)水流批示器安装应符合下列规定：
a在管试压冲洗合格后，方可安装。水流批示器规格、型号应符合设计规定。
b水流批示器浆片、膜片垂直安装于水平管道上侧，其动作方向和水流方向一致；
c安装后水流批示器浆片、膜片动作灵活，不容许与管道有任何摩擦接触，且规定无渗漏。
(3)系统中安全信号阀安装在水流批示器前管道上，且与水流批示器间距不不大于300mm。
(4)自动排气阀安装应在管道系统试压和冲洗合格后进行；排气阀安装于配水干管顶部、配水管末端，保证无渗漏。
(5)系统中安装控制阀涉及闸阀、安全信号阀等型号、规格、安装部位应符合设计图纸规定；安装方向对的，阀内清洁无堵塞，无渗漏；系统中重要控制阀必要加设启闭标志。
隐蔽处控制阀应在明显处设有批示其位置标志。
(6)节流装置应安装在公称通径不不大于50mm水平管段上;减压孔板安装在管道内水流转弯处下游一侧直管上,且与弯管距离不不大于所在管段通径两倍。
压力开关宜竖直安装在通入水力警铃管道上,并不容许在安装中拆动。在系统末端设试水装置。
(7)末端试水装置安装在系统管网末端或分区管网末端。
1.3.2.5系统试压和冲洗
与消火栓系统同。
1.3.2.6管道防腐
与消火栓系统同。
1.3.2.7系统调试
1.3.2.7.1系统调试在系统施工完毕后进行。
1.3.2.7.2系统调试应具备下列条件：
(1)消防水池、水箱已储备设计规定水量；
(2)系统供电正常；
(3)消防气压给水设备水位、气压符合设计规定；
(4)湿式喷
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
