消防综合项目工程综合项目施工组织设计统一标准版.doc

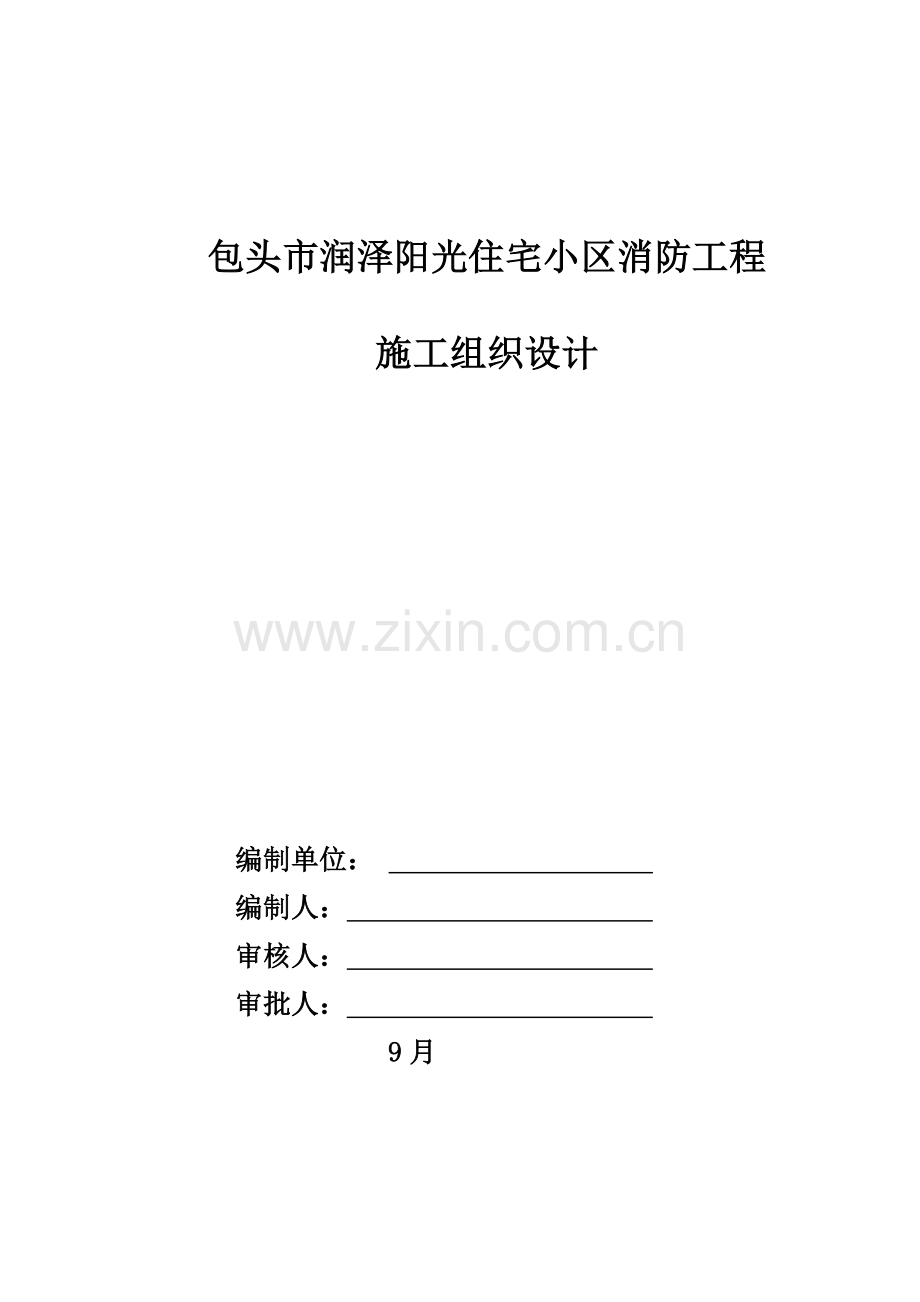

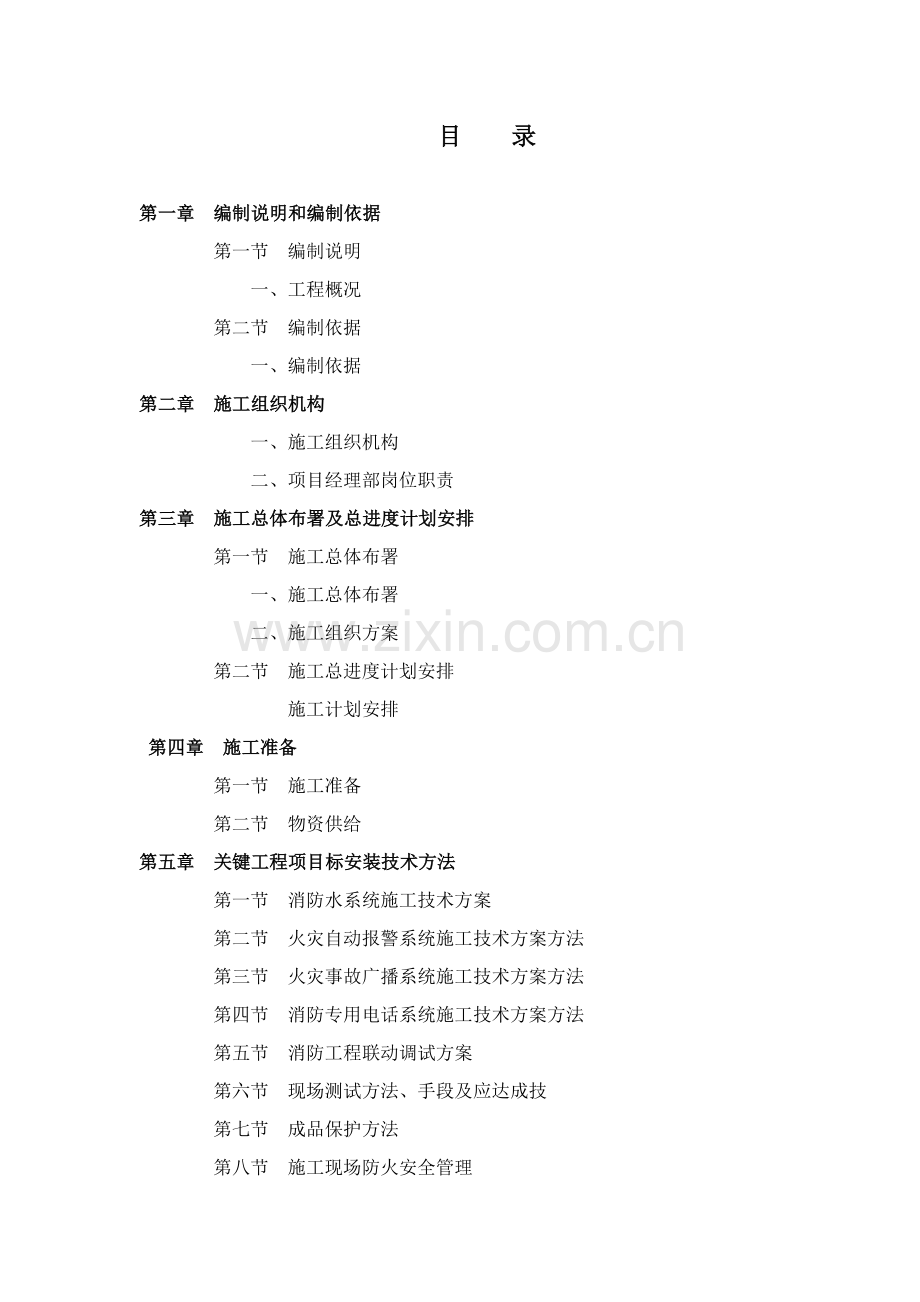

包头市润泽阳光住宅小区消防工程 施工组织设计编制单位： 编制人： 审核人： 审批人： 9月目 录第一章 编制说明和编制依据 第一节 编制说明 一、工程概况 第二节 编制依据 一、编制依据第二章 施工组织机构 一、施工组织机构 二、项目经理部岗位职责第三章 施工总体布署及总进度计划安排 第一节 施工总体布署 一、施工总体布署 二、施工组织方案 第二节 施工总进度计划安排 施工计划安排第四章 施工准备 第一节 施工准备 第二节 物资供给 第五章 关键工程项目标安装技术方法 第一节 消防水系统施工技术方案 第二节 火灾自动报警系统施工技术方案方法 第三节 火灾事故广播系统施工技术方案方法 第四节 消防专用电话系统施工技术方案方法 第五节 消防工程联动调试方案 第六节 现场测试方法、手段及应达成技 第七节 成品保护方法 第八节 施工现场防火安全管理第六章 落实ISO9002质量确保体系 第一节 质量目标 第二节 质量确保方法 第三节 工期确保方法第七章 安全生产及环境保护方法 第一节 安全目标 第二节 安全生产确保方法 第三节 环境保护方法第八章 施工现场配合方案 一、和甲方、监理单位配合 二、和总包、分包单位配合第九章 维修保养方法 一、人员培训 二、维修保养承诺第一章 编制说明和编制依据第一节 编制说明 一、工程概况：润泽阳光住宅小区项目在包头市九原区，占地面积28662.11，建筑面积86565。属于二类高层建筑，地上耐火等级为二级，地下耐火等级为一级。本工程包含消防水系统、火灾自动报警系统。第二节 编制依据 一、编制依据 （一）招标文件 （二）图纸 设计院设计润泽阳光住宅小区消防工程施工说明及图纸 （三）规范和法规 1建筑设计防火规范GB50016- 2自动喷水灭火系统设计规范GBJ84-85 3自动喷水灭火系统施工及验收规范GB50261-98。 4火灾自动报警系统设计规范GB50116-985火灾自动报警系统施工及验收规范GB50116-。 第二章 施工组织机构 一、施工管理体制 (一)组建项目经理部，实施项目经理负责制。 结合工程实际情况，组建消防系统施工项目经理部，实施项目经理负责制，项目成本核实制。人员关键由企业内参与施工管理了多个消防系统工程项目标、有丰富施工经验项目经理和技术人员组成。 1以项目经理为关键，对工程全过程实施管理，包含：进度控制、质量控制、成本控制和组织协调等内容。 2施工项目经理部编制 (1) 二室：经理室、总工室； 四组：设备材料组、经营核实组、工程技术组、质量安全组； (2) 人员编制 项目部人员组成名单序号姓 名职 务联络电话1郑志强项目部经理2赵廷项目技术责任人3刘永收技术员4武文华安全员5徐小平质检员6 刘玮资料员7米长青水工工长8高磊电工工长 施工项目经理部管理人员编制共设 8 人。 (二)项目经理部组织机构示意图项目经理项目技术责任人质量安全组工程技术组给排水工程师安检工程师质检工程师资料员电气工程师 二、项目经理部岗位职责 （一）项目经理职责 1落实实施国家和地方政府相关法律、法规和政策，全方面负责该工程在实施过程中一切事务，实施工地管理各项相关要求。 2以企业法人委托人身份处理和协调和甲方、总包单位、工程监理及其它项目单位关系。 3落实实施ISO9002标准，用ISO9002质量确保体系规范项目部全部质量活动。 4领导本工程项目部进行策划、制订项目质量目标和项目经理部管理职责，确保质量目标实现。 5负责实施项目施工协议。对工程质量、施工进度、安全文明、施工情况给予控制。 6负责对通常质量事故调查、评定和处理。 7领导技术人员完成质量统计和完工文件编制和移交，参与工程完工验收交付工作，并组织对存在问题给予整改。 （二）项目技术责任人职责 1负责按ISO9002标准模式组织本项目质量策划，组织编制质量计划并按要求报批，主持建立项目质量确保体系，将项目质量目标分解到各部门、班组和岗位，并对施工情况进行检验监督。 2负责组织图纸会审，技术交底和质量计划交底工作。 3负责组织落实技术规程，规范和质量标准，认真落实实施各项管理制度和相关程序，对本项目人员违反操作规程造成质量问题负有领导责任。 4负责文件和资料管理工作,确保现场使用文件全部有效,指导和检验生产过程多种质量统计和统计技术应用工作,确保质量统计完整性,正确性和可追塑性。 5定时召开质量例会，并立即向企业主管部门反馈质量信息。 6负责检验和试验人员，仪器设备配置和管理工作。 7负责组织动员本项目全体职员，认真制订纠正和预防方法。 8立即处理施工中存在技术问题，工程完工前编制好总体联动控制调试计划，送企业总工程师审核，同意后方可组织实施。 9领导本项目质量评定和完工交验工作。上述所做一切最终向项目部经理负责。 （三）工程技术部职责 1确保施工过程按ISO9002标准模式要求进行。 2参与图纸会审工作，立即将设计变更内容标识在图纸上。 3负责编制施工技术方案和作业指导书，并向操作人员交底。 4负责工程施工计划调度、工程质量和现场文明施工控制。 5负责被列为特殊过程和关键工序过程实施全过程监控。 6负责对工人进行技能、安全、质量教育和培训。 7负责对不合格产品纠正方法实施。 8参与质量事故调查和分析，制订相关纠正和预防方法，并跟踪实施验证。 9负责质量统计搜集、整理、标识、归档、保管和移交工作。 10负责项目经理部文件和资料控制工作。上述所做一切最终向项目部负责。 （四）给排水专业工程师岗位职责： 1帮助项目部编制消防系统施工组织设计及编制消防系统工程质量计划。 2全方面负责水系统施工技术及管理工作，立即处理施工过程中出现问题，指导各施工队进行现场施工，安装工作，做好施工前技术交底工作及安全教育工作。负责消防水系统施工质量进度工作，帮助项目部、质安部安全检验、监督施工队各项工作落实。 3负责落实并实施变更及现场需要变动施工，安装工作并立即办理现场签证及后加工程量查对工作。立即和监理联络，做好隐蔽工程验收和签证。 4负责做好消防水系统施工材料进货清单，并审核施工实际领用材料数量。编制甲、乙供设备材料进场时间，帮助项目部编制周、月进度计划。 5负责水系统甲供设备及乙供材料、设备供货及验收工作。 6帮助项目部搞好其它配合单位协调配合工作。 7帮助项目经理对甲方、监理、总包、设计院及相关单位业务往来和工作联络。 8负责整理交工验收资料及水系统完工图完善工作。上述所做一切最终向项目部经理负责。 （五）电气专业工程师岗位职责： 1负责火灾自动报警，消防对讲电话系统、紧急广播及背景音乐系统施工技术及管理工作，立即处理施工过程中出现问题，指导各施工队进行现场施工，安装调试工作，做好施工前技术交底及安全教育工作。 2负责消防电系统质量自检，帮助项目部、质安部安全检验、监督施工队各项工作。 3帮助项目部编制消防电系统施工组织设计及施工进度计划。 4负责落实并实施设计变更及现场需要变动施工、安装工作并立即办理现场签证及后加工程量查对工作。立即和监理联络，做好隐蔽工程验收和签证。 5负责消防电系统甲供设备及乙供材料、设备供货及验收工作。 6负责做好消防电系统施工材料进货清单，并审校施工实际领用材料数量。编制甲、乙供设备、材料进场时间，帮助项目部编制周、月进度计划。 7帮助项目部经理对甲方、监理、总包、设计院及相关单位业务往来和工作联络。 8帮助项目部和其它专业单位配合联动控制总调试工作，上述所做一切最终向项目部经理负责。 （六）质量安全部职责 1落实实施ISO9002标准。 2负责施工过程检验、验收和质量评定，并按质量检验结果上报项目经理。 3负责现场施工安全教育、安全检验并作好统计。 4参与通常质量和安全事故调查评审，向项目部负责。 5负责质量统计和搜集、整理、移交工作。 （七）质检工程师岗位职责： 1对施工质量、施工工艺、成品保护等进行监督管理，直接对项目经理负责。 2负责对各项工程质量进行监督、检验、评定。 3督促仓管员对进入现场材料、设备开箱检验、检验、验证。 4参与质量问题分析、处理，并指导施工队改善工艺。 5严格评定质量等级。 6帮助项目部实施各施工工序操作程序，对各施工队定时进行重视质量教育。 7认真把好每一道工序质量关，发觉问题立即处理，自己处理不了上报项目部及企业，并监督要求处理问题在处理完才进行下道工序施工，向项目负责。 （八）安检工程师岗位职责： 1负责对整个工程各作业段防护用电、用水及多种机具使用情况检验、监督工作。 2组织施工队进行安全生产教育。指导施工队实施安全操作方法。 3发觉问题及隐患立即监督处理，自己不能处理立即向上汇报，并监督需整改问题，得到合适处理后才能接着施工。 4认真学习国家相关政策法规及条例，并将其向施工队宣传并监督实施。 5帮助项目部定时对施工队进行安全生产、安全教育例会。 6监督并配合仓管员做现场材料保管及防火工作。 7负责检验、监督各项工作文明情况和环境，确保各工序顺利进行。 8配合甲方、总包及上级相关部门例行检验，向项目部负责。 （九）资料档案员岗位职责： 1负责搜集整理多种档案文件，并归类统计。 2各类、档案文件收发，要登记在册。做好保密工作。 3认真学习相关法规、条例,配合搜集对工程有利资料文件,帮助搞好各项工作。 4帮助各管理人员搜集多种材料、设备资料，整理完工图及完工资料，向项目部经理负责。第三章 施工总体布署及总进度计划安排第一节 施工总体布署 一、施工总体布署 本工程施工总体布署首先考虑到工程质量，要合理安排施工工期。抓住工程施工关键，精心组织、周密策划，按时高质量交出让甲方满意建筑安装精品。由我企业项目理任总指挥，组织企业各专业工程师仔细研究施工图，对工程量清单认真查对，综合我企业技术人员对工地现场考察资料，认为本工程含有工程量大、系统复杂、多工种同时进场交叉施工、单层建筑超高等特点，需进行科学组织施工。 二、施工组织方案 在工程总指挥具体指导下，调动企业精兵良将，在充足了解施工图纸同时，到现场作了具体考察。依据现场实际情况，为适应施工特点，在施工组织上选择最为合理施工方案。具体在每个施工区域内采取竖向分层，由下至上，逐层流水施工作业方法。作到工序和工序之间紧密衔接，环环相扣，相互督促，有效预防窝工，盲目赶工现象产生。使施工中各个步骤均能处于有效受控状态。 1周密策划、精心安排。 结合工程实际情况，项目部周密策划、精心安排，排出施工进度总体计划表和施工进度计划网络图。围绕施工根本，找出工程施工中难点，排出工期，制订工程总体进度。依据施工前期配合土建预埋、土建封顶后进场安装施工及后期联动调试生产过程，合理作好劳动力分配组织计划。 2如项目中标，在接到甲方和监理企业通知7天内，组织施工队水、电、风专业技术工人进入工地，配合土建预埋。依据工程量大小，合理配置对应数量水、电、风专业技术工人。 3在土建主体封顶后，立即组织施工队进入工地展开全方面施工。 4工程施工控制关键： 消防控制设备安装和火灾自动报警系统网络整体调试。 5在工程施工过程中，以创全优样板工程为目标，以协议工期为基准，按时完成施工任务，确保一次经过消防验收。 6建立精干施工技术管理班子，选择技术过硬施工人员，配置精良施工设备和工具，完善安全质量确保体系。正确制订总进度计划、月进度计划、周施工工作计划。并随时依据现场施工进展实际情况，进行合适、合理调整施工安排。 7作好成本估计，正确编制工程用款，用料计划。选择含有最好信誉供给商，确保以最好质量材料和设备配合施工质量及施工进度。 8正确了解进度和质量关系。抓好安全管理前提下，加紧施工进度，努力争取缩短工期。 第二节 施工进度计划安排 工期目标 在总包统一管理下，和土建及其它专业分包单位紧密配合，精心组织，合理安排，确保达成以下目标：1、确保在承诺工期内把工程交付业主使用；2、确保按总包承诺节点控制工期同时完成工程施工；3、主动配合业主和其它单位施工进度要求，确保整个工程顺利进行。 第四章 施工准备第一节 关键施工机具计划 一、关键施工机具计划 1依据现场实际考察，为了满足施工质量和施工进度要求，经研究决定： (1) 在此工程中，全部投入此工程设备、机具、仪器正常使用率达成98。(2) 企业准备足够数量机动设备、机具、仪器，确保满足工程正常施工。 二、施工机具维护保养制度 1要求关键机具、设备定机定人负责操作、维修及保养。 2由专员负责作好多种机具进场、损坏程度及报废统计。 3要求专职人员天天上班前进行检验，下班后进行检修，并作好对应统计，确保各个步骤施工时多种机具、设备、仪器运行正常。 4多种机具操作、维修、保养专职人员必需持证上岗。 5项目部组织技术精良维修班组，严格根据设备操作规程及保养制度进行立即保养和维修，确保其正常运转，充足发挥设备优势，确保工程顺利进行，要求设备完好率达成100以上，利用率达成98以上。第二节 物资供给 一、设备材料采购计划 物资供给立即是确保工程顺利进行关键条件，是实现工期目标关键。开工前，依据施工进度计划编制总体设备材料到场计划。 二、自行采购物资控制 1项目专业工程师依据施工进度计划、施工图纸设计，编制分区分项设备、材料用料计划、进场时间，经项目经理部审核后，报甲方、监理企业审查认可。 2企业设备材料部严格根据甲方和监理企业审查、认可设备材料计划安排采购，并确保到场时间 3全部设备材料到场后，质检员根据采购文件及相关技术标准进行检验、验证。对有要求设备、材料（如联动控制柜、阀门、镀锌钢管、等），需会同建设单位、监理单位一同开箱检验，并做好验证证实统计。其中镀锌钢管、镀锌铁皮需监理工程师见证送市工程质量监督总站检验合格后，方可用于工程使用。 4合格设备、材料需要按仓库管理程序要求入库存放整齐，建立仓卡，做好防护工作。 5不合格产品或不能提供相关质量证实产品，不得入库。 6设备材料部依据现场进度计划，提前30天做好设备、材料供给计划，确保资金到位。 7加强计划管理，工程开工前项目工程师依据工程备料计划提出当月所用材料设备，由设备材料部统一组织进场，部分零配件由企业材料库调拨。 8全部设备材料到现场后,立即卸车,整齐堆放,设专职材料员和保安员负责管理。 9成品、半成品做到按计划提前加工，按施工进度计划要求时间进场。 10全部设备、材料采购，在采购协议中明确要求供给商售后服务优良。 第五章 关键工程项目标安装技术方法 针对工程特点，为确保工程质量目标，对关键工程项目标安装技术作出以下要求。第一节 消防水系统施工技术方案方法 一、室内消火栓系统施工技术方案方法 1管网施工： 室内消火栓给水系统管网包含水平环管、水平主干管、立管、支管系统和水泵、稳压设施、水泵接合器等设备连接管道。 (1) 管道连接方法：按施工图及规范要求，管径小于或等于100mm时，采取螺纹连接。管径大于100mm时，采使用方法兰连接。 (2) 竖管安装： 竖管安装应铅垂，每米许可偏差不得超出2mm。 竖管固定支架应设置在距地面1.51.8m高处，层高在4m以下时，每层只设置一个固定支架。层高超出4m时，每层需设两个固定支架。 (3) 阀门安装： 本工程地下室水平环管上设有防爆波阀门，安装时要求：法兰和阀门法兰连接螺栓顺水流方向。紧固螺丝时应对称操作，外露丝扣为34扣，密封垫选择厚度为3mm厚石棉橡胶板或3mm厚橡胶板。 2室内消火栓箱安装： (1) 室内消火栓通常由消防栓箱、消火栓、快速接头、消防水带、水枪、卷盘、控制按钮、指示灯、减压孔板等组成。 (2) 安装消火栓箱时： 必需取下箱内水枪、消防水带等部件，不许可用钢钎撬，锤子敲方法将箱硬塞入预留孔内，而应将消防箱平稳地放入定好位后，四面缝隙用填料填补饱满。 消火栓栓口应朝外，栓口中心距地面为1.1m，许可偏差20mm。 栓口中心距箱侧面为140mm，距箱后表面为100mm许可偏差均是5mm。 消防水带和连接头绑扎好后，应依据箱内结构将消防水带挂在挠钉上或盘绕在带盘上。 3气压给水装置安装： 气压水罐容积、气压、水位、工作压力及数量应符合设计要求，所配水泵和其相匹配。罐上应安装安全阀、压力表、泄水管、水位指示器等。罐进、出水管、充气管上应有单向阀和闸阀，充气管上还应有安全阀和气压表。它位安装位置、标高、进出管方向等均为严格按图施工。安装完后气压水罐周围应有大于0.7m宽净空。地面和罐体上任何部件间距离均不得小于0.5m，这么有利于操作。罐顶至建筑结构最低点间距不应小于1.0m。 4水泵接合器安装 水泵按合器组成部分、组合次序、安装尺寸、位置和标高必需符合设计要求。其组合次序应是：法兰短管、法兰闸阀、安全阀、单向阀、水泵接合器。单向阀流向应朝向室内管网。组装好水泵接合器组应平衡地设置在坚实可靠混凝土基础上，以避免各法兰连接处承受非轴向外力。 5消防水泵、稳压泵安装 所安装消防水泵、稳压泵特征曲线必需和设计相符,且含有产品合格和质量检验证书。安装工作宜由含有一定技能和经验钳工负担。事前应认真落实以下条件: (1) 设备基础尺寸、位置、标高和地脚螺栓位置、尺寸应符合设计和相关规范要求；混凝土标号符合相关要求；整个基础已和土建单位办理了交接验收手续。 (2) 设备完整、无损、无锈蚀，泵轴转动灵活且无擦壳现象。 (3) 地脚螺栓、垫铁、减振垫等附件齐备。 消防水泵、稳压泵找平找正，应以其水平中开面、轴外伸部分、底座水平加工面等为基础，纵、横向水平度不应超出0.1。在将泵吊装上位前，应在基础上面划出纵横十字线，按要求放置好垫铁，然后将泵组吊起并穿上地脚螺栓，慢慢地将其放于基础上，再使泵座和基础面纵横中心线基础对正，并加以调整。 调整应按初平和精平两个步骤来完成。初平时,用水平尺放在泵座基准面上,经过调整垫铁,使其标高、水平及中心位置靠近要求,此时即可对地脚螺栓进行灌浆,待混凝土养护期满后,拧紧地脚螺栓螺母,再进行精平,这时水平尺应放在泵体加工面上，调整方法如初平，直至标高、水平度及中心位置全部达成规范要求为止，随即完成二次灌浆。灌浆前，再次落实地脚螺栓坚固和垫铁放置情况，同组垫铁（不得超出三块）是否已相互点焊牢靠，并最终复核精平结果有没有改变，方可完成灌浆。 消防水泵，稳压泵完成精平后，即可开展配管工作。配管后，不得使泵承受额外外力作用，且吸水管水平管不应有倒坡和泄漏现象。 6消火栓给水系统试压和冲洗 系统安装完后,应按设计要求对管网进行强度、严密性试验,以验证其工程质量。 管网强度、严密性试验通常采取水压进行。水压试验过程和试压结果，必需由建设单位、监理企业、市质检总站专业工程师现场验收，确定并签字。 (1) 水压试验 系统水压试验应用洁净水进行，不得用海水或有腐蚀性化学物质溶液，且应有防冻方法。水压强度试验压力为1.40MPa或设计压力1.5倍。测压点应设在管道系统最低部位。对管网注水时，应将空气排净，然后缓慢升压，达成试验压力后稳压30min，目测无泄漏、无变形、无压降为合格。系统严密性试验通常在强度试验合格后进行，其试验压力为设计工作压力，稳压二十四小时，经全方面检验，以无泄漏为合格。系统水源干管、进户管和室内地下管道应在回填隐蔽前，单独地或和系统一起进行强度、严密性水压试验。 (2) 冲洗 系统冲洗目标是为了将内部堵塞物清除洁净，以免系统投入运行后，因局部遭受堵塞而影响其灭火功效。不得用海水或含有腐蚀性化学物质溶液对系统进行冲洗。冲洗后排放管应接入可靠排水井或沟内，且确保排水时通畅和安全。所以，排放管截面积不应小于冲洗管60。水冲洗应以管内可达成最大流速或大于1.7m/s流速进行。冲洗应连续进行，以目测方法检验，当出口水色和透明度和入口一致时，即为合格。 室内系统试压和冲洗和以上基础相同。但当室内立管数量多、管网较复杂时，系统试压工作应先分段、分楼层进行，然后再按系统进行冲洗工作完成后，一样也应立即填写对应统计，统计用表格形式和前面相同。 7管道刷油防腐 管道刷油防腐处理十分关键。 (1) 明装管道：刷防锈漆一道，待交工前刷大红面漆两道。 (2) 暗装管道：刷防锈漆一道，待交工前刷大红面漆两道。 (3) 埋地管道：采取石油沥青防腐层。 8消火栓给水系统调试和验收 (1) 系统调试包含水源测试、消防水泵、稳压泵性能试验、室内、外消火栓功效试验和系统联动试验等内容。 经过压力表、流速仪等检测仪表，对室内、外消火栓、屋顶消火栓进行测试；对于临时高压系统来讲，还需开启消防水泵；经过消防车从水泵接合器处向室内管网供水、加压，验证室内消火栓和屋顶消火栓流量，充实水柱长度、保护面积等功效是否能满足设计和规范要求。 系统联动试验还应包含：经过揿按消火栓箱上消防按钮后观查，能否在5min内开启消防水泵，并使该系统任何一个消火栓达成设计要求灭火功效；消防水箱是否有确保火灾早期10min供水能力等。 上述调试工作，应在甲方监理企业和消防监督部门相关人员在场情况下进行，并应立即填写试验统计。 (2) 系统验收 帮助甲方、监理企业向消防主管部门提出消防完工验收申请，经同意后再进行验收。验收目标是检验消火栓给水系统工程质量和相关条件，确保整个系统能正常工作，方便交付使用。 验收工作除消防监督部门、甲方、监理企业、设计院参与外，还应邀请设备、材料供给商等单位参与，企业提供必需、能反应安装质量检验汇报和测试数据。 验收工作关键依据消防监督部门同意设计（图纸及技术文件）和国家相关技术标准进行。检验关键包含以下多个方面： 外观检验 .检验各系统设置、走向、安装尺寸、标高是否和设计相符，安装是否牢靠。 .检验各系统设施、部件型号、规格、数量及管道口径、用材是否和设计相符。 .检验设备、部件和管道表面质量是否良好。 .检验各系统、设备、设施操作条件是否满足设计和实际使用要求。 .检验应有标志是否完备和正确。 性能检验 .检验系统上各设备部件产品合格证和检验汇报。 .检验各系统调试汇报和调试结果。 .检验各系统强度试验、严密性试验和冲洗统计。 .检验各系统联动试验统计或试验结果。 二、湿式自动喷水灭火系统施工技术方案方法 1施工前准备工作 湿式自动喷水灭火系统作为消防系统工程施工一项关键、难点，所以在施工进场前要做以下准备工作： (1) 参与湿式自动喷水灭火系统施工人员在施工进场前要在以项目经理牵头，组织项目部总工、技术部各专业工程师及各作业队工长认真审核施工图纸，在充足熟悉设计图纸后再组织全体作业队人员作施工前技术交底。 (2) 施工前配置足安装喷头专用工具，专用部件、管件、防晃支架、吊架及其它专用材料和设备。 (3) 湿式自动喷水灭火系统报警控制阀、喷头、电磁阀、水流指示器、安全信号阀、压力开关及和之配套火灾报警系列产品均应符合国家及省、市相关标准，且经检测合格，不合格产品不准使用，并限时退场。 (4) 湿式自动喷水灭火系统在施工前，甲方、监理应组织设计单位向施工单位进行具体施工设计图纸技术交底，并设专员负责施工质量检验及系统设备保管、检验。 2材料及组件检验 自动喷水灭火系统所用管子、管件、吊架、防晃支架等应进行中下检验： (1) 管子、管件、多种支吊架所用材质、规格、型号等应和设计图纸所标明要求相符。 凡未标明，应使用生产厂家合格产品或经相关部门认可产品，不能用不合格产品或随意用替换品。通常情况下，系统管网用镀锌钢管或铜管和镀锌无缝钢管。管子表面要求无裂纹、缩孔、夹渣、重皮等缺点。管子尺寸偏差要符合现行部颁标准和国家标准要求。管子螺纹密封面完整，无损伤、毛刺等缺点，精度及表面光洁度应达成设计要求和制造标准。 非金密封垫片要求质地柔韧、无老化变质或分层现象，表面无损伤、皱纹等缺点。法兰密封面应平整光洁，不得有毛刺及径向构槽。凹凸面法兰能自然嵌合，凸面高度不得低于凹槽深度。 (2) 喷头应进行以下检验 喷头选择应符合设计要求，采取合格新喷头；对整改过工程，应采取和原系统喷头型号、规格一致喷头，若无原型号、规格喷头，应选择温度级一致且型号靠近原型号喷头。 喷头色标必需显著，且符合要求色标温级，不得自行在喷头上涂其它颜色涂层。发觉色标和温级不符喷头，要退回厂方，不能使用。 工程中所使用多种型号、规格喷头，要按标准进行使用前抽检，不合格不能用。 选择喷头型号、规格要符合设计要求，通常情况下，喷头温级要和使用环境相协调，即闭式喷头动作温度比使用环境温度高30左右。 喷头商标、型号、制造年月及制造厂等标志要齐全。喷头外观无加工缺点和机械损伤；螺纹密封面要平整、光滑，其尺寸偏差符合现行标准。 (3) 自动喷水灭火系统所用阀门有闸阀、止回阀、报警控制阀、安全信号阀、百分比减压阀、安全阀、排气阀等各类安全阀门： 闸阀关键安装在供水立管、配水干管上，即自动喷水灭火系统定时进行检修时，关闭供水系统部分管段闸阀，检修完以后，再开启并锁定在开启位置。现在，闸阀通常被安全信号阀替换，因闸阀没有锁定装置，有时被关闭或半关闭，万一发生火灾，造成中止供水，故用安全信号阀替换闸阀加锁定装置是必需。 止回阀通常安装在不许可水倒流管段上，如水泵出水管上，通向水箱立管上，水泵接合器上和其它预防水倒流管段上。 湿式报警控制阀安装在喷淋水泵出水管和楼层水平管网之间，能切断或接通水流且防水水倒流等功效。 安全信号阀是安装在管道上带启闭信号阀门，该阀通常安装在配水干管和配水管上。 百分比减压阀是安装在需要按百分比减小管网不一样管段水流压力损失阀门。 安全阀通常安装在水泵出水管道上或加压给水装置进水管道上，当水压超出设计压力时能自动泄放压力。该阀可减小系统因水泵开启或阀门等原因引发系统超压对设备危害。 以上这些阀门要按出厂设备组件清单，检验组件是否齐全完好无缺，且有制造厂合格证。报警和水力警铃除有商标、型号、规格等标志外，应有水流方向标志；阀门及组件外观检验有清楚铭牌及标志,不得有任何加工缺点和机械损伤；报警阀、控制阀阀瓣组件和操作机构应进行清洗，且动作灵活可靠，无卡塞现象；水力警铃铃锤应转动灵活。在安装使用前,报警阀要经4.8MPa压力强度试验和经2.4MPa压力严密性试验,试验时间5分钟，阀体、阀瓣无渗漏方可使用。控制阀进行2.4MPa压力强度试验和1.6MPa压力严密性试验,试验时间仍为5分钟,阀体阀瓣无渗漏为合格。 3供水设施安装 供水设施设备通常指水泵、水箱、水池、气压给水装置、水泵接合器等。安装供水设施及其隶属管道前，应清除其内部污垢杂物。安装中止和完成时敞口处应临时封闭，以防杂物或污垢进入。供水设施应安装在环境温度不低于5，而且便于检修、维护、不易受损坏地方。环境温度低于5时，应有防冻方法。 (1) 水泵和稳压泵安装 系统使用水泵、稳压泵应有产品合格证和质量检验技术文件。水泵、稳压泵安装应符合下列要求： 基础尺寸、位置、标高和地脚螺栓位置等应符合设计要求； 设备完整、无损坏和锈蚀等情况,管口保护物完好；盘车应灵活,无擦壳声音； 驱动机转向确定无误，方可和水泵相连接。当水泵功率大于17KW，安装时应有减振方法。设计有要求时按设计实施；设计无明确要求时，可采取橡胶垫等方法减振。出水管、吸水管采取可曲挠接头和系统连接。泵房单独设置，且水泵运行振动不影响周围环境时，可不设减振方法。水泵找平应以水平中开面、轴外伸部分、底座水平加工面等为基准进行测量，纵、横向不平度偏差不应超出0.1。小型整体安装泵，不应有显著倾斜。 (2) 泵找正应符合下列要求： 泵和驱动机应采取联轴器相连。两轴不一样轴度、两半联轴节端面间间隙应符合泵技术文件要求； 主动轴和从动轴找正连接后，应检验盘车是否灵活，泵和管道采使用方法兰连接时，法兰应和管中心线垂直、两法兰面应平行。连接后应复核找正情况。如不正常应调整。调整时应将泵、管道脱开以防损坏泵零件。 (3) 吸水管及附件应符合下列要求： 当水泵设计为自灌式充水时，吸水管上必需装设控制阀门，而且其直径不应小于泵吸水口直径。 吸水口宜加设滤网；水池有杂质时应设置固液分离装置。 当水泵及吸水池在独立基础上且设有刚性连接管时，则该吸水管应安装可曲挠橡胶接头等应力释放装置；每台水泵出水管上应安装闸阀。 吸水管水平短管上不应有气囊和漏气现象；水泵出水管上应安装止回阀和压力表，而且宜安装检验和试水用放水阀门。 4系统组件安装 (1) 管网安装 管网安装时，其部署型式有端中和端侧部署，工程中所使用管件，施工前应清除管子内外脏物、异物，并校直管子。 含有腐蚀性物质场所，系统管道、管件和埋地管道，安装前必需进行防腐处理。 管道连接可采取螺纹连接或焊接，不管采取何种连接方法，均不得减小管道通水横断面积。 管道安装应符合设计要求，管道中心和建筑结构最小距离应符合下表（一）要求。 表（一）管道中心和建筑结构最小距离 公称通径mm253240507080100125150200距离mm404050607080100125150200 管道应固定在建筑结构上，支撑点应能承受充满水时管重和再另加114kg附加荷载。管道固定采取管道支架、吊架和防晃支架。管道支架、吊架间距应满足下表（二）要求。 表（二）管道支架或吊架间距公称通径mm253240507080100125150200250300距离mm3.544.55666.5789.51112 设置吊架或支架位置应不影响喷头喷水效果。通常吊架和喷头距离不宜小于30cm，和末端喷间距离不应大于75cm。在支管每段管子上最少应设置一个吊架，相邻两喷头间管段上应设置一个吊架，当喷间间距小于1.8m时可隔段设置，但吊架距离不宜大于3.6m。在通径为50mm或50mm以上每段配水干管或配水管上最少应设置一个防晃支架。管线过长或改变方向，必需增设防晃支架。防晃支架应能承受管道、配件和管内水重总重量50%水平方向推力，而不致损坏变形。立管应有在其底部、顶部设防晃支架，同时隔层设防晃支架。当喷头管道安装于通风管之下时，管道应由建筑结构或专设支架支撑。管道穿过建筑物变形缝，两建筑物之间应设置柔性连接器穿墙及过楼板，通常应加套管，但管道焊接缝不香置干套管内，穿墙套管长度不得小于墙厚，穿楼板套管应高出楼面或地面50mm。管道焊接下，管道通常不宜敷设在有腐蚀性介质地方，如必需设置时，对此管段必需作特殊防腐保护处理。 系统排水方法应满足下列要求： 系统管道宜有0.0020.005坡度，使其坡向排水管； 若系统少于5只喷头，应在管道低凹处，装设一螺纹堵头排水口；当系统喷头多于5只时，应装带有排水阀排水管。排水管和辅助排水管管径见表喷（三）。表（三）排水管和辅助排水管管径配水干管通径(mm)排水管通径(mm)辅助排水管通径(mm
