水电施工方案培训资料样本.doc

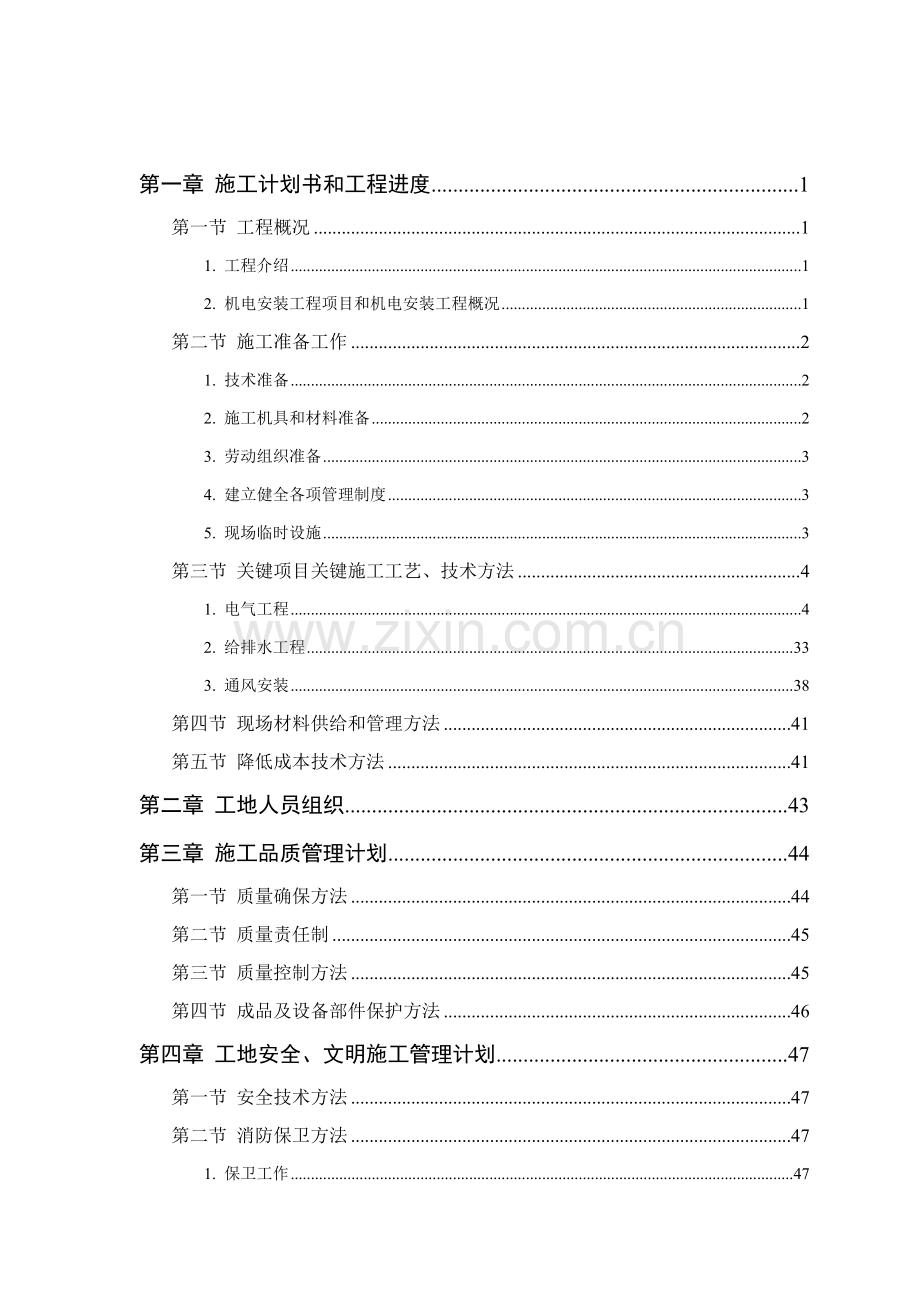

第一章 施工计划书和工程进度1第一节 工程概况11. 工程介绍12. 机电安装工程项目和机电安装工程概况1第二节 施工准备工作21. 技术准备22. 施工机具和材料准备23. 劳动组织准备34. 建立健全各项管理制度35. 现场临时设施3第三节 关键项目关键施工工艺、技术方法41. 电气工程42. 给排水工程333. 通风安装38第四节 现场材料供给和管理方法41第五节 降低成本技术方法41第二章 工地人员组织43第三章 施工品质管理计划44第一节 质量确保方法44第二节 质量责任制45第三节 质量控制方法45第四节 成品及设备部件保护方法46第四章 工地安全、文明施工管理计划47第一节 安全技术方法47第二节 消防保卫方法471. 保卫工作472. 消防方面48第三节 现场文明施工管理方法48第五章 系统验收项目及验收措施50第一节 系统验收措施501. 内部验收502. 监理验收503. 质检站和行业主管部门验收51第二节 本工程系统验收项目511. 通风和空调工程512. 给排水工程523. 电气安装工程524. 应实施规程、规范、质量评定标准及完工验收资料52第六章 系统操作及维修保养培训计划54第七章 保修措施56第一节 保修措施56第二节 保修措施实施56第一章 施工计划书和工程进度第一节 工程概况1. 工程介绍苏州太湖丁家坞精品酒店工程在太湖度假区环太湖大道北侧，舟山路西侧，碧瀛谷酒店东侧。总建筑面积为20941.54平方米，包含6个子项，分别为：总图（00子项）、公共区域（01子项）、南区客房（02子项）、北区分墅B（03子项）、北区分墅A（04子项）、北区分墅C（05子项）。工程特点苏州太湖丁家坞精品酒店为框架结构，我方在安装过程中做好预留孔洞、预埋件设置，为以后安装工程打下良好基础。2. 机电安装工程项目和工程概况苏州太湖丁家坞精品酒店机电安装工程项目：电气工程、给排水工程、暖通工程。1、电气工程概况：苏州太湖丁家坞精品酒店电气工程内容包含：电力系统、照明配电、建筑防雷接地系统；火灾报警及消防联动控制系统等。2、给排水工程概况：苏州太湖丁家坞精品酒店给排水工程内容包含：生活冷热水给水系统、雨污水排水系统，冷却塔循环水系统，消火栓给水系统，自动喷水灭火系统，气体灭火系统，室外给排水及消防给水系统等。3.暖通工程概况： 苏州太湖丁家坞精品酒店给排水工程内容包含：空调水系统、空调送、回风系统、空调计量、地板辐射采暖系统、通风系统、防排烟系统及自控系统第二节 施工准备工作1. 技术准备施工人员首先应认真熟悉、审查施工图纸，了解设计意图，认真阅读相关技术要求，审查设计图纸是否完整，内容是否齐全，尺寸、标高、说明等方面是否一致。审查设计图纸中工程复杂、施工难度大和技术要求高分部分项工程或新结构、新材料、新工艺，检验现有施工技术水平和管理水平能否满足工期和质量要求并采取可行技术方法加以确保。立即正确地做出施工图预算及施工预算，预算人员做出两算对比。参与图纸会审，并作好图纸会审统计，和设计单位办理工程洽商。同时项目经理部应立即组织对相关部门及人员进行技术交底。 对关键项目、关键部位需编制施工方案并报监理单位审批。2. 施工机具和材料准备各专业施工队伍应依据本工程总体进度计划及采取施工方案安排施工进度，确定施工机械类型、数量和进场时间，确定施工机具供给措施和进场后存放地点和方法，编制建筑安装机具需要量计划。工程项目部管理人员应立即熟悉图纸，列出设备部件明细，填写采购申请表，报材料及物资订购部门：同时，相关施工单位应在预算部门编制完成施工图预算和施工预算基础上进行材料分析，根据工程进度计划要求，按材料名称、规格、使用时间、材料贮备定额和消耗定额进行汇总，编制材料需用量计划，报材料及物资订购部门。材料及物资订购部门应依据多种物资需要量计划，分别落实货源，安排运输和贮备，使其满足连续施工要求。在设备及材料采购时须先报验，经监理同意后使用。机电设备或部件及材料采购应货比三家，关键产品应对厂家实地考察，关键考察厂家资质、业绩、生产能力、工艺装备、产能、质量情况、协议履约率、产品价格及售后服务等。3. 劳动组织准备苏州太湖丁家坞精品酒店机电工程包含电气、给排水、通风等分部工程项目，工程量大，技术较为复杂，工程交叉施工。为了加强机电安装项目管理，企业将成立项目经理部，实施项目管理方法对该工程各分部工程安全进行统一管理。企业将选派有扎实专业技术水平，工作经验丰富，有创新精神，同时工作效率高人员为该工程项目经理，项目经理部其它管理人员也本着合理精干标准进行配置。4. 建立健全各项管理制度为了使各项施工项目顺利进行，做到各项工作有章可循，工程项目部将建立健全工地各项管理制度，关键包含以下内容：工程质量检验和验收制度；工程技术档案管理制度；部件、材料检验验收制度；技术责任制度；施工图纸会审制度；技术交底制度；材料出入库制度；安全操作制度；机具使用保养制度。5. 现场临时设施施工道路：施工现场道路车辆多，在材料设备运输时要发明有利条件，确保工程顺利进行。施工用水：机电工程施工，尤其在管道工程进行压力试验时，用水量较大，现场施工要处理好水源问题。施工用电：本工程施工用电要处理好施工照明及机具用电。各施工单位根据多种材料、构配件和制品需要量计划组织进场，依据要求地点和指定方法进行储存和存放。根据施工规范及施工工艺要求，落实冬雨季施工 。第三节 关键项目关键施工工艺、技术方法（一）电气工程本工程关键包含下述内容：接地工程、电气配管、管内穿线、电缆桥架及桥架内电缆敷设、配电箱柜安装、电气设备安装、建筑物等电位联接安装、照明灯具等末端电器。接地工程1 .范围(1).防雷接地、保护接地、工作接地、反复接地及等电位安装工程。2 .施工准备（1）材料要求：A.镀锌钢材有扁钢、圆钢等，使用时应注意采取热镀锌材料，应符合设计要求。关键产品应有材料检验证实及产品出厂合格证。B.镀锌辅料有螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。C.电焊条、氧气、乙炔、沥青漆，预埋铁件，红油漆、防腐漆、银粉漆等。(2)关键机具：A.常见电工工具、手锤、钢锯、锯条、铁锹、铁镐、锤等。B. 线坠、卷尺、粉线袋、电锤、冲击钻、电焊机、电焊工具等。(3)作业条件：A.接地体作业条件：B.按设计位置清理好场地。C.底板筋和柱筋连接处焊接。D.桩基内钢筋和柱筋连接处焊接。(4)防雷引下线暗敷设作业条件：利用主筋作引下线时，钢筋焊接符合要求。(5)接地体和均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合此项工作。(6)避雷网安装作业条件： A.接地体和引下线必需做完。 B.支架安装完成。 C.含有调直场地和垂直运输条件。3 .操作工艺(1).工艺步骤：避雷网支架接地干线接地体避雷带或均压环引下线暗敷(2).接地体（线）连接应采取焊接，焊接处焊缝应饱满并有足够机械强度，不得有夹渣、裂纹、虚焊、气孔等缺点，焊接处药皮敲净后，刷沥青做防腐处理。(3).采取搭接焊时，其焊接长度以下： A. 镀锌扁钢大于其宽度2倍，三面施焊。（当扁钢宽度不一样时，搭接长度以宽为准）。敷设前扁钢需调直，煨弯不得过死，直线段上不应有显著弯曲，并应立放。 B. 镀锌圆钢焊接长度为其直径6倍并应双面施焊（当直径不一样时，搭接长度以直径大为准）。 C. 镀锌圆钢和镀锌扁钢连接时。其长度为圆钢直径6倍。 D. 镀锌扁钢和镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本身弯成弧形（或直角形）和钢管（或角钢）焊接。E. 全部接地明露金属部件应镀锌。操作时，注意保护镀锌层。(4).自然基础接地体安装：A.利用底板钢筋或深基础做接地体。B.利用底板钢筋接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好（大于16mm），跨接采取10圆钢。将柱主筋（两对角主筋，大于16mm）底部和底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，消除药皮，并将两根主筋用色漆做好标识，方便于引出和检验；引下线距地0.5M处设预埋板,并在引下线-1M处焊出一根-40*4镀锌扁钢，伸出室外大于1M。应立即请相关部门进行隐检，同时做好隐检统计。(5).支架安装：A.支架安装应符合下列要求：支架为7字型。支架上部7字型长为2CM作支持避雷网用。B.防雷装置多种支架顶部通常应距建筑物表面100mm；C.支架水平间距小于1m（混凝土支座小于2m）；垂直间距小于1.5m。各间距应均匀，许可偏差30mm。转角处两边支架距转角中心小于0.5m。D.支架应平直。水平度每2m检验段许可偏差3/1000，垂直度每3m检验段许可偏差2/1000；但全长偏差不得大于10mm。E.支架等铁件均应做防腐处理。F.支架可直接用机械打孔埋设在女儿墙上，孔洞和支架用砂浆固定密实。其配比不应低于1：2。(6). 防雷引下线暗敷设： A. 利用柱内两对角主筋做防雷引下线，每条引下线不得少于二根主筋。 B. 现浇混凝土内敷设引下线不做防腐处理。 C. 利用主筋作引下线，按设计要求找出全部主筋位置，用油漆作好标识，距室外地坪0.5m处焊好测试点，随钢筋逐层串联焊接至顶层，焊接出一定长度引下线，搭接长度不应小于6倍直径，做完后请相关人员进行隐检，做好隐检统计。 (7) 避雷网安装：A. 避雷网安装应符合以下要求：a. 避雷线应平直、牢靠，不应有高低起伏和弯曲现象，距离建筑物应一致，平直度每2m检验段许可偏差3/1000，但全长不得超出10mm。 b. 避雷线弯曲处不得小于90，弯曲半径不得小于圆钢直径10倍。 c. 屋顶避雷线为镀锌圆钢直径为10mm。d. 遇有变形缝处应作煨弯赔偿。B. 避雷网安装 a. 屋顶避雷网为10mm镀锌圆钢，可将圆钢放开一端固定在牢靠地锚夹具上，另一端固定在夹具上，进行次序拉调直。 b. 将调直避雷线运到安装地点。 c. 将避雷线用大绳提升到顶部、顺直，敷设、卡固、焊接连一体，同引下线焊好。焊接处药皮应敲掉，进行局部调直后刷防锈漆及铅油（或银粉） d. 建筑物屋顶上有突出物，如金属旗杆，透气管、金属天沟、铁栏杆、爬梯、冷却水塔、电视天线等，这些部位金属导体全部必需和避雷网焊接成一体。 e. 在建筑物变形缝处应做防雷跨接处理。 4 .质量标准 (1).主控项目：A.建筑物基础钢筋接地装置必需在地面以上接设计要求位置设测试点。B.测试接地装置接地电阻值必需符合设计要求。C.建筑物顶部避雷带等必需和顶部外露其它金属物体连成一个整体电气通路，且和避雷引下线连接可靠。(2) .通常项目A.搭接长度应符合下列要求： a. 扁钢和扁钢搭接为扁钢宽度2倍，不少于三面施焊； b. 圆钢和扁钢搭接为圆钢直径6倍，双面施焊； c. 圆钢和扁钢搭接为圆钢直径6倍，双面施焊； d. 扁钢和圆钢，扁钢和角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊； e. 除埋设在混凝土中焊接接头外，有防腐方法。B. 变配电室内明敷接地干线安装应符合下列要求。 a. 便于检验，敷设位置不妨碍设备拆卸和检修； b. 当沿建筑物墙壁水平敷设时，距地面高度250300mm，和建筑物墙壁间间隙1015mm； c. 当接地线跨越建筑物变形缝时，设赔偿装置； d. 接地线表面沿长度方向，每段为15100mm，分别涂以黄色和绿色相同条纹；C. 建筑物金属门窗，应就近和接地干线连接可靠，连接处不一样金属间应有防腐蚀方法。D. 避雷带应位置正确，焊接固定焊缝无遗漏，螺栓固定应备帽等防松零件齐全，焊接部分补刷防腐油漆完整。E. 避雷带应平正顺直，固定点支持件间距均匀，固定可靠，当设计无要求时，支持件间距应符合要求。F. 接地（PE）或接零（PEN）支线必需单独和接地（PE）或接零（PEN）干线相连接，不得串联连接。 a. 建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检验确定，才能支模或浇捣混凝土；G. 引下线安装应按以下程序进行。 b.利用建筑物柱内主筋作引下线，在柱内主筋绑扎后，按设计要求施工，经检验确定，才能支模；(3). 防雷接地系统测试：接地装置施工完成测试应合格；整个防雷接地系统连成回路，才能系统测试。5 .成品保护（1） 避雷网敷设A. 不得损坏外檐装修。B. 避雷网敷设后，应避免砸碰。6 .应注意质量问题(1).支架安装A. 支架间距间距不均匀，直线段不直，超出许可偏差。重新修改好间距，将直线段校正平直，不得超出许可偏差。B. 焊口有夹渣、裂纹、气孔等缺点现象。重新补焊，不许可出现上述缺点。C. 焊接处药皮处理不洁净，漏刷防锈漆。应将焊接处药皮处理不洁净，补刷防锈漆。(2). 防雷引下线暗明敷设。A. 焊接面不够，焊口有夹渣、咬肉、裂纹气孔及药皮处理洁净，补刷防锈漆。B. 主筋错位，应立即补刷。C. 引下线不垂直，超出许可偏差，调整后应横平竖直，不得超出许可偏差。(3) 避雷网敷设A. 焊接面不够，焊口有夹渣、咬肉、裂纹、气孔及药皮处理不洁净等现象。应按规范要求修补更改。B. 防锈漆不均匀或有漏刷处，应刷均匀，漏刷处补好。C. 避雷线不平直、超出许可偏差，调整后应横平竖直，不得超出许可偏差。D. 变形缝处未做赔偿处理，应补做。电气配管工程1.范围（1）.建筑照明和动力配线钢管（焊管及电线管）暗敷设工程。2 . 施工准备（1）. 材料要求：A. 焊接钢管（或电线管）壁管均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。管材需预先除锈刷防腐漆（现浇混凝土时，可不刷防腐漆，但应除锈）防腐漆钢管外表层完整，无剥落现象，应含有产品材质单和合格证。B. 电线管管箍使用通丝管箍。丝扣清楚不乱扣。两端光滑无毛刺。C. 电线管锁紧螺母（根母）外形完好无损，丝扣清楚。D. 护口有用于薄、厚管之区分，护口要完整无损E. 铁制灯头盒、开关盒、接线盒等，金属板厚度应大于1.0mm，无变形开焊，敲落孔完整无缺，面板安装孔和地线焊接脚齐全，并有产品合格证。F. 用于电线管焊接跨接地线为8圆钢，焊接跨接地线应符合规范要求。G. 焊管管箍用适合焊管做套管，套管四面焊接，焊接后不需焊跨接地线；进箱、盒时用专用锁紧螺母。K. 其它材料（如电焊条等）无过期变质现象。（2） 关键机具：A. 煨管器、液压煨管器、开孔器、套丝板、三脚架等。B. 锤、錾子、钢锯、扁锉、圆锉、活扳子、鱼尾钳。C. 铅笔、皮尺、水平尺、线坠、粉线袋等。D. 手电钻、台钻、钻头、电焊手套、工具袋、工具箱、高凳等。（3) 作业条件： 暗管敷设：A. 各层水平线和墙厚度线弹好，配合土建施工。B. 现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，依据施工图尺寸位置配合土建施工。 C. 随墙（砌体）配合施工立管。 D. 随大模板现浇混凝土墙配管，土建钢筋网片绑扎完成，按墙体线配管。（4） 操作工艺本工程地下室地坪管从结构15CM完成面内敷设，（至污水泵电源管及控制管应预埋在底板筋内）。其它楼层均从地坪及顶板内敷设。A. 暗管敷设工艺步骤为：暗管敷设预制加工1、冷煨管测定盒、箱位置稳注盒、箱1、稳注盒、箱2、切 管3、套 丝2、托板稳住灯 头 盒管路连接1、管箍丝扣连接暗管敷设方法1、随墙（砌体）配管2、焊接套管连接2、大模板现浇混凝土墙配件3、现浇混凝土楼板配管变形缝处理1、地板上部做法地线焊接1、跨接地线2、地板上（下）部做法2、防腐处理B. 暗管敷设基础要求：C. 管路进入或穿出人防区域时电线管路应依据人防要求均应穿密闭套管并作密封处理。D. 暗配电线管路宜沿最近路线敷设并应降低弯曲；埋入墙或混凝土内管子，离表面净距不应小于3。E. 电缆导管弯曲半径不应小于电缆最小许可弯曲半径F. 进入落地式配电箱电线管路，排列应整齐，管口应高出基础面（大于50mm）。（5） 明管敷设： A. 配合土建结构安装好预埋件。B. 配合土建内装修油漆，浆活完成后进行明配管。C. 采取胀管安装时，必需在土建抹灰完后进行。（6） 吊顶内或护墙板内、管路敷设；A.结构施工时，配合土建安装好预埋件。B.内部装修施工时，配合土建做好吊顶灯位及电气器具位置翻样图，并在预板或地面弹出实际位置。（7） 预制加工： 依据设计图，加工好多种盒、箱、管弯。钢管煨弯采取冷煨法。A. 冷煨法：电线管管径为25mm及其以下时或焊管管径为20mm及其以下时用手板煨管器。先将管子插入煨管器，逐步煨出所需弯度。电线管管径为25mm以上时或焊管管径为20mm以上时，使用液压煨管器，即先将管子放入模具，然后扳运煨管器，煨出所需弯度。B. 管子切断： 常见钢锯、砂轮锯进行切管，将需要切断管子长度量正确，放在钳口内卡牢靠，断口处平齐，管口锉光滑，无毛刺，管内铁屑除净。C. 电线管子套丝： 采取套丝板，依据管外径选择对应板牙。将管子用三脚架压架紧牢靠，再把绞板套在管端，均匀用力不得过猛。丝扣不乱不过长，消除渣屑，丝扣洁净清楚。D. 测定盒、箱位置： 依据设计图要求确定盒、箱轴线位置，以土建弹出基准线为基准，标出盒、箱实际尺寸位置。E. 稳注盒、箱：砖墙内稳注盒、箱要求灰浆饱满，平整牢靠，坐标正确。现制混凝土板墙内固定盒、箱用焊接及帮扎固定。（8) 管路连接： 管路连接方法： A. 管箍丝扣连接。套丝不得有乱扣现象；管箍必需使用通丝管箍。上好管箍后，管口应对严。 B. 套管连接时，套管长度为连接管径1.53倍；连接管口对口处于套管中心，焊口应焊接牢靠严密。 C. 管和管连接多种管径电线管，必需用管箍连接。管口锉光滑平整，接头应牢靠紧密。焊接钢管，可采取套管焊接。 管路超出下列长度，应加装接线盒，其位置应便于穿线。无弯时，45m；有一个弯时，30m；有二个弯时，20m；有三个弯时，12m。 D. 管进盒、箱连接： 盒、箱开孔应整齐并和管径相吻合，要求一管一孔，不得开长孔，铁制盒、箱严禁用电、气焊开孔，并应刷防锈漆。如用定型盒、箱，其敲落孔大而管径小时，可用砂浆补平齐，不得露洞。 管口入盒、箱，暗配管用跨接地线焊接固定在盒棱边上，严禁管口和敲落孔焊接，管口露出盒，箱应小于3mm。有锁紧螺母者和锁紧螺母平，露出锁紧螺母丝扣为24扣。两根以上管人盒、箱要长短一致，间距均匀，排列整齐。（9) 暗管敷设方法：A. 随墙（砌体）配管： 砖墙、加砌气混凝土块墙、空心砖墙配管时，应依据土建要求配合土建施工，管口向上者要堵好。为使盒子平整，标高正确，应先固定箱盒，再接短管，用跨接线焊接固定。往上引管有吊顶时，管上端应煨成90弯直进吊顶内。由顶板向下引管不宜过长，等砌好隔墙，先稳盒后接短管。B. 大模板混凝土墙配管： 可将盒、箱焊在该墙钢筋上，接着敷管。用铅丝绑扎牢。往上引管不宜过长，以能煨弯为准。C. 现浇混凝土楼板配管：先找灯位，依据图纸，用漆图出灯盒十字线，放好盒子然后敷管。有两个以上盒子时，要拉直线。管进盒、箱长度要适宜，管路用铅丝绑扎牢。 （10） 钢管和设备连接：应将钢管敷设到设备内，如不能直接进入时，应符合下列要求： A.在干燥房屋内，可在钢管出口处加保护软管引入设备，中间设过路盒，管口应包扎严密。 B.在室外或潮湿房间内，可在管口处装设防水弯头，由防水弯头引出导线应套绝缘保护软管，经弯成防水弧度后再引入设备。C.管口距地面高度通常不宜低于200mm。 D.埋入土层内钢管，应刷沥青包缠玻璃丝布后，再刷沥青油。或应采取水泥砂浆全方面保护（11） 金属软管引入设备时，应符合下列要求： A. 金属软管和钢管或设备连接时，应采取金属软管接头连接，长度不宜超出1m。 B. 金属软管用管卡固定，其固定间距不应大于1m。C. 不得利用金属软管作为接地导体。（12) 变形缝处理： A. 变形缝处理做法：a.变形缝两侧各预埋一个接线盒，先把管一端固定在接线盒上，另一侧接线盒内电管不得焊接固定。两侧连接好赔偿跨接地线(13) 接地跨接线：A. 管路应作整体接地连接，穿过建筑物变形缝时，应有接地赔偿。明配厚壁钢管DN50采取通丝管箍连接，采取跨接方法连接，跨接地线两端焊接面不得小于该跨接线截面6倍。DN50采取套管连接，套管两端满焊一圈，焊缝均匀牢靠，焊接处要清除药皮，刷防腐漆（混凝土内可不用刷防腐漆）。找均匀。B.配管后应立即扫管，发觉堵塞立即修复。配管后应立即加管堵把管口堵严实。（14）.安全A.依据本建筑工程施工特点，应注意高空坠落、物体打击、触电、施工机械伤害、和戳伤等。B.施工过程中应正确穿戴好防护用具（如手套、工作服、工作鞋等），有围护洞口，不经许可不得移动围护设施；施工用梯应有防滑方法，高空作业应正确戴好安全带。正确使用电气设备，不得违规作业及违章指挥。管内穿线工程1 范围(1).建筑电气配线工程管内穿线安装工程。2 施工准备(1).材料要求：A.绝缘导线：导线型号，规格必需符合设计要求，并有产品出厂合格证。B.镀锌铁丝或钢丝，应顺直无背扣、扭接等现象，并含有对应机械拉力。C.护口：应依据管径大小选择对应规格护口。套管：选择和导线材质，规格对应铜套管。D.接线端子（接线鼻）；应依据导线根数和总截面选择对应规格接线端子。E.焊锡：由锡、铅和锑等元素组合低熔点（185260）合金。焊锡制成条状或丝状。F. 焊剂：能清涂污物和抑制工件表面氧化物。通常焊接应采取松香液，将天然松香溶解在酒精中制成乳状液体，适适用于铜及铜合金焊件。G. 辅助材料：橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等。(2).关键机具：A.克丝钳、尖嘴钳、剥线钳、放线架、放线车。B.电炉、锡锅、锡斗、锡勺、电烙铁。C.一字改锥，十字改锥、电工刀、高凳、万用表、兆欧表。(3).作业条件：A.配管工程或线槽安装工程配合土建结构施工完成。B.高层建筑中强电竖井、弱电竖井、综合布线竖井内，配管及线槽安装完成。C.配合土建工程顶棚施工配管或线槽安装完成。3 操作工艺(1).工艺步骤： 选择导线扫管穿带线放线和断线导线和带线绑扎管口带护口导线连接线路绝缘摇测。(2). 选择导线：A.应依据设计图要求选择导线，进出户导线宜使用橡胶绝缘导线。B.相线、中性线及保护地线颜色应加以区分，用淡蓝颜色导线为中性线，用黄绿颜色相间导线为保护地线。(3).清扫管路：A.清扫管路目标是清除管路中灰尘、泥水等杂物。B.清扫管路方法：将布条两端牢靠绑扎在带线上，两人往返拉动带线，将管内杂物清净。(4).穿带线：A.穿带线目标是检验管路是否通畅，管路走向及盒、箱位置是否符合设计及施工图要求。B.穿带线方法： a. 带线通常均采取1.22.0mm铁丝。先将铁丝一端弯成不封口圆圈，再利用穿线器将带线穿入管路内。在管路两端均应留有1015cm余量。 b. 在管路较长或转弯较多时，能够在敷设管路同时将带线一并穿好。 c. 穿带线受阻时，应用两根铁丝同时搅动，使用两根铁丝端头相互钩绞在一起，然后将带线拉出。(5).放线及断线：A. 放线：a.放线前应依据施工图对导线规格、型号进行查对。b.放线时导线应置于放线架或放线车上。B. 断线： 剪断导线时，导线预留长度应按以下四种情况考虑。a. 接线盒、开关盒、插销盒及灯头盒内导线预留长度应为15cm。 b. 配电箱内导线预留长度应为配电箱箱体周长1/2。 c. 出户导线预留长度应为1.5m。 d. 公用导线在分支处，可不剪断导线而直接穿过。C. 导线和带线绑扎：a. 当导线根数较少时，比如二至三根导线，可将导线前端绝缘层削去，然后将线芯直接插入带线盘圈内并折回压实，绑扎牢靠。使绑扎处形成一个平滑锥形过渡部位。b. 当导线根数较多或导线截面较大时，可将导线前端绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕扎牢靠。使绑扎接头处形成一个平滑锥形过渡部位，便于穿线。(6.) 管内穿线A. 钢管（电线管）在穿线前，应首先检验各个管口护口是否齐整，如有遗漏和破损，均应补齐和更换。B. 当管路较长或转弯较多时，要在穿线同时往管内吹入适量滑石粉。C. 两人穿线时，应配合协调，一拉一送。F. 穿线时应注意下列问题： a.同一交流回路导线必需穿于同一管内。 b.不一样回路、不一样电压和交流和直流导线，不得穿入同一管内 c. 导线在变形缝处，赔偿装置应活动自如。导线应留有一定余度。(7) 导线连接：A.导线连接应含有条件： a. 导线接头不能增加电阻值。 b. 受力导线不能降低原机械强度。 c. 不能降低原绝缘强度。 为了满足上述要求，在导线做电气连接时，必需先削掉绝缘再进行连接，以后加焊，包缠绝缘。B. 剥削绝缘使用工具及方法： a. 剥削绝缘使用工具： 因为多种导线截面、绝缘层薄厚程度、分层多少全部不一样，所以使用剥线工具也不一样。常见工含有电工刀、克丝钳和剥线钳，可进行削、勒及剥削绝缘层。通常4mm2以下导线标准上使用剥线钳，但使用电工刀时，不许可采取刀在导线周围转圈剥线绝缘层方法。C. 单芯铜导线直线连接；a. 绞接法：适适用于4mm2及以下单芯线连接。将两线相互交叉，用双手同时把两芯线互绞两圈后，将两个线芯在另一个芯线上缠绕5圈，剪掉余头b. 缠绕卷法：有加辅助线和不加辅助线两种，适适用于6mm2及以上单芯线直线连接。将两线相互并合，加辅助线后用绑线在并合部位中间向两端缠绕（即公卷），其长度为导线直径10倍，然后将两线芯端头折回，在此向外单独缠绕5圈，和辅助线捻绞2圈，将余线剪掉，(8) 铜导线焊接：a. 电烙铁加焊、适适用于线径较小导线连接及用其它工具焊接困难场所。导线连接处加焊剂，用电烙铁进行锡焊。 b. 喷灯加热（或用电炉加热）：将焊锡放在锡勺（或锡锅）内，然后用喷灯（或电炉）加热，焊锡熔化后即可进行焊接。加热时要撑握好温度：温度过高涮锡不饱满；温度过低涮锡不均匀。所以要依据焊锡成份、质量及外界环境温度等很多原因，随时掌握好适宜温度进行焊接。c. 焊接完后必需用布将焊接处焊剂及其它污物擦净。(9) 导线包扎： 首先用橡胶（或粘塑料）绝缘带从导线接头处始端完好绝缘层开始，缠绕12个绝缘带幅宽度，再以半幅宽度重合进行缠绕。在包扎过程中应尽可能收紧绝缘带。最终在绝缘层上缠绕12圈后，再进行回缠。采取橡胶绝缘带包扎时，应将其拉长2倍后再进行缠绕。然后再用黑胶布包扎，包扎时要衔接好，以半幅宽度边压边进行缠绕，同时在包扎过程中收紧胶布，导线接头处两端应用黑胶布封严密。包扎后应展现枣核形(10) 线路检验：A.接、焊、包全部完成后，应进行自检和互检；检验导线接、焊、包是否符合设计要求及相关施工验收规范及质量验评标准要求。不符合要求时应立即纠正，检验无误后再进行绝缘摇测。(11) 绝缘摇测：照明线路绝缘摇测通常选择500V，量程为0500M兆欧表通常照明绝缘线路绝缘摇测有以下两种情况：A.电气器具未安装前进行线路绝缘摇测时，首先将灯头盒内导线分开，开关盒内导线连通。摇测应将干线和支线分开，一人摇侧，一人应立即读数并统计。摇动速度应保持在120r/min左右，读数应采取一分钟后读数为宜。B.电气器具全部安装完在送电前进行摇测时，应先将线路上开关、刀闸、仪表、设备等用电开关全部置于断开位置，摇测方法同上所述，确定绝缘摇测无误后再进行送电试运行。4 质量标准(1). 确保项目：A. 三相或单相交流单芯电缆，不得单独穿于钢导管内。B. 不一样回路、不一样电压等级和交流和直流电线，不应穿于同一导管内；同一交流回路电线应穿于同一金属导管内，且管内不得有接头。(2). 基础项目：A.电线、电缆穿管前，应清除管内杂物和积水。管口应有保护方法，不进入接线盒（箱）垂直管口穿入电线、电缆后，管口应密封。B.当采取多相供电时，同一建筑物、构筑物电线绝缘层颜色选择应一致，即保护地线（PE线）应是黄绿相间色，零线用淡蓝色；相线用：A相黄色、B相绿色、C相红色。C.电线、电缆穿管及线槽内敷线应按以下程序进行： a. 接地（PE）或接零（PEN）及其它焊接施工完成，经检验确定，才能穿入电线或电缆和线槽内敷线； b. 和导管连接柜、屏、台、箱、盘安装完成，管内积水及杂物清理洁净，经检验确定，才能穿入电线、电缆； c. 电缆穿管前绝缘测试合格，才能穿入导管； d. 电线、电缆交接试验合格，且对接线去向和相位等检验确定，才能通电。5 成品保护(1).穿线时不得污染设备和建筑物品，应保持周围环境清洁。(2).使用高凳及其它工具时，应注意不得碰坏其它设备和门窗、墙面、地面等。(3).在接、焊、包全部完成后，应将导线接头盘入盘、箱内，并用纸封堵严实，以防污染。同时应预防盒、箱内进水。(4).穿线时不得遗漏带护线套管或护口。电缆桥架及桥架内电缆敷设工程1 工程范围：(1)建筑电气电缆桥架及桥架内电缆敷设工程。2，材料要求：(1).金属桥架：采取钢板镀锌。其型号、规格应符合设计要求。桥架内外应光滑平整，无棱剌，不应有扭曲，翘边等变形现象。 辅助材料：采取镀锌制品。(2).支架和吊架安装要求：A.支架及吊架采取厂方配套镀锌支吊架。B.支架和吊架应连接牢靠，无显著变形、均匀平整，长度应符合要求。C.支架和吊架应安装牢靠，确保横平竖直。D.固定支点间距通常不应大于2m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头三端500mm以内应设置支持点。E.用12或10内丝镀锌铁膨胀固定支吊架。(3).金属膨胀管安装方法。A. 首先沿着顶板依据设计图进行定位，标出固定点位置。B. 依据支架承受荷重，选择对应金属膨胀螺栓及钻头，所选钻头长度应大于套管长度。C. 打孔深度应以将套管全部埋入墙内或顶板内后，表现平齐为宜。D. 应先清除洁净打好孔洞内碎屑，然后再用木锤或垫上木块后，用铁锤将膨胀管敲进洞内，应确保套管和建筑物表面平齐，敲击时不得损伤膨胀管。E.埋好膨胀管后，将支架固定在金属内膨胀上。3 .桥架安装要求：(1) 桥架应平整，无扭曲变形，内壁无毛剌，多种附件齐全。(2) 桥架接口应平整，接缝处应紧密平直。有盖装上盖后应平整，无翘角，出线口位置正确。(3) 在吊顶内敷设时，假如吊顶无法上人时应留有检修孔。(4) 不许可将穿过墙壁线槽和墙上孔洞一起抹死。(5) 桥架均应相互连接和跨接，使之成为一连续导体。(6) 敷设在竖井、吊顶桥架应符合防火要求，穿越不一样防火分区时用防火泥封堵。(7) 桥架敷设安装A. 桥架直线段连接应采取连接板，用垫圈、弹簧垫圈、螺母紧固，接茬处应缝隙严密平齐。B.桥架转弯、丁字连接时，应采取单通，三通或平面二通、平面三通等进行变通连接。C.桥架和箱、柜等接茬时，进线和出线口等处应采取抱脚连接，并用螺丝紧固，末端应加装封堵。D.待桥架全部敷设完成后，应在配线之前进行调整检验。确定合格后，再进行桥架内配线。(8) 桥架内配线要求A. 桥架内配线前应清除桥架内污物。B. 在同一桥架内（包含绝缘在内）导线截面积总和应该不超出内部截面积70%。C. 桥架配线时，应将不一样回路导线分别用尼龙绑孔成束。D.导线较多时，采取导线外皮颜色区分相序外，也可利用在导线端头和转弯处做标识方法来区分。E.电缆桥架不得直接穿越人防工程围护墙、防护密闭墙和密闭隔墙，穿过时应改为穿镀锌钢管敷设，并加设抗力片以防冲击波，电线、电缆应进行防护密闭处理。4 确保项目(1).金属电缆桥架和引入或引出金属电缆导管必需接地（PE）或接零（PEN）可靠，且必需符合下列要求：金属电缆 桥架全长应不少于2处和接地（PE）或接零（PEN）干线相连接；(2). 电缆敷设严禁有绞拧、护层断裂和表面严重划伤等缺点。(3).金属桥架不作设备接地导体，金属桥架全长不少于2处和接地（PE）或接零（PEN）干线连接。(4). 镀锌桥架连接处可不采取接地线连接，因桥架本身是镀锌，但桥架连接处两面不少于1处用爪垫连接。5 基础项目：(1). 电缆桥架安装应符合下列要求：A.钢制直线段电缆桥架长度超出30m应设有伸缩节； B.电缆桥架转弯处弯曲半径，大于桥架内电缆最小许可弯曲半径。C.当设计无要求时，电缆桥架水平安装支架间为2m；垂直安装支架间距小于2m。D.桥架和支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母在桥架外侧；E.电缆桥架敷设在易燃易爆气体管道和热力管道下方，当设计无要求时，和管道最小净距，符合表2要求： 和管道最小净距（m） 表2 管 道 类 别平行净距交叉净距通常工艺管道0.40.3易燃易爆气体管道0.50.5热力管道有保温层0.50.3无保温层1.00.5F.敷设在竖井内和穿越不一样防火区桥架，按设计要求和位置，有防火隔堵方法。(2).桥架内电缆敷设应符合下列要求：A. 大于45倾斜敷设电缆每隔2m处设固定点。B. 电缆出入电缆沟、竖井、建筑物、柜（盘）、台处和管子管口处等做密封处理。C. 电缆敷设排列整齐，水平敷设电缆，首尾两端、转弯两则及每隔510m处设固定点； D. 电缆首端、末端处应设标志牌。(3)电缆桥架、线槽应符合下列要求：A. 查验合格证；B. 外观检验：部件齐全，表面光滑、不变形；桥架镀锌层完整，无锈蚀；C. 电缆桥架安装和桥架内电缆敷设应按以下程序进
