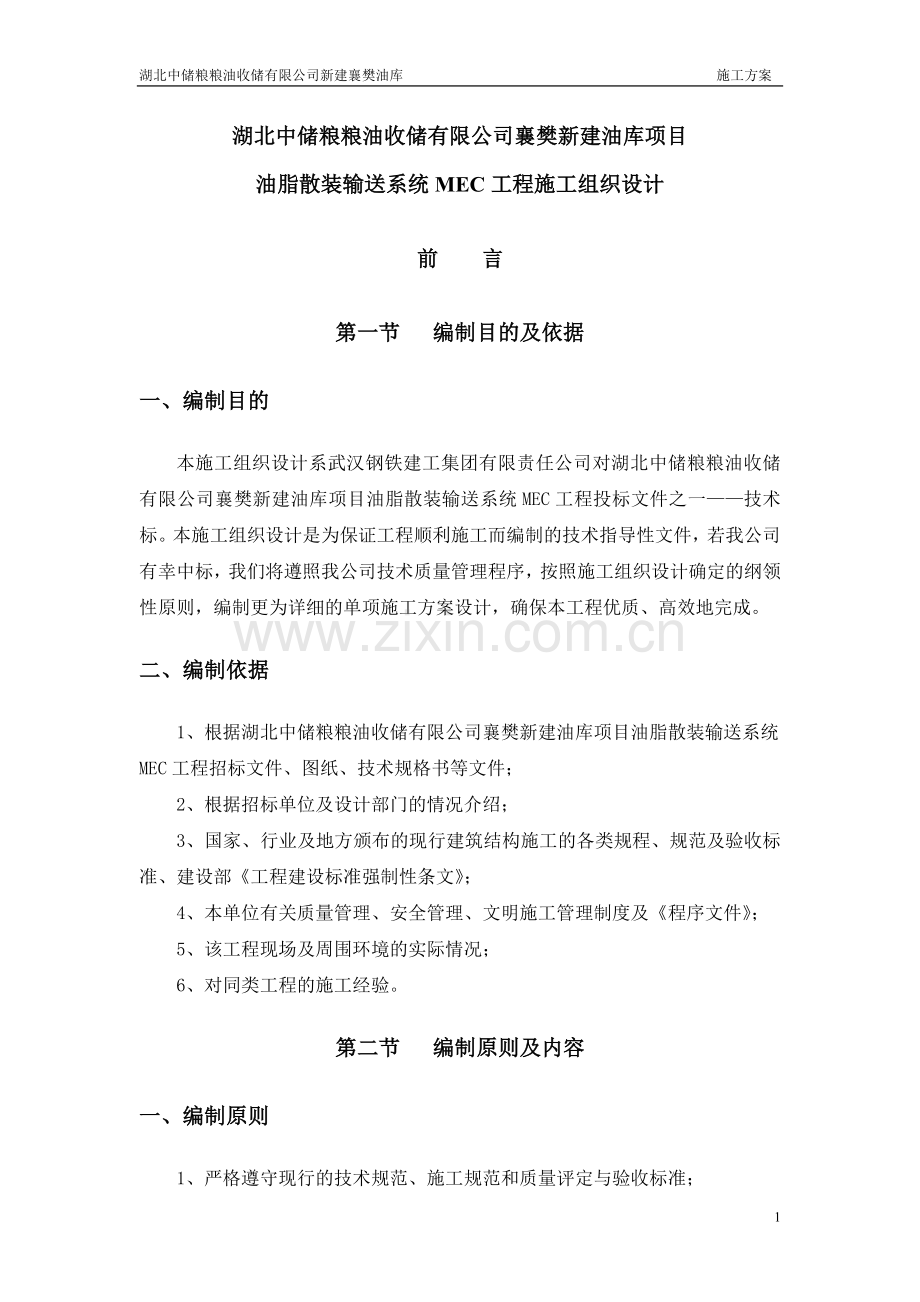

湖北中储粮粮油收储有限公司新建襄樊油库 施工方案湖北中储粮粮油收储有限公司襄樊新建油库项目油脂散装输送系统MEC工程施工组织设计前 言第一节 编制目的及依据一、编制目的本施工组织设计系武汉钢铁建工集团有限责任公司对湖北中储粮粮油收储有限公司襄樊新建油库项目油脂散装输送系统MEC工程投标文件之一技术标。本施工组织设计是为保证工程顺利施工而编制的技术指导性文件，若我公司有幸中标，我们将遵照我公司技术质量管理程序，按照施工组织设计确定的纲领性原则，编制更为详细的单项施工方案设计，确保本工程优质、高效地完成。二、编制依据1、根据湖北中储粮粮油收储有限公司襄樊新建油库项目油脂散装输送系统MEC工程招标文件、图纸、技术规格书等文件；2、根据招标单位及设计部门的情况介绍；3、国家、行业及地方颁布的现行建筑结构施工的各类规程、规范及验收标准、建设部工程建设标准强制性条文；4、本单位有关质量管理、安全管理、文明施工管理制度及程序文件；5、该工程现场及周围环境的实际情况；6、对同类工程的施工经验。第二节 编制原则及内容一、编制原则1、严格遵守现行的技术规范、施工规范和质量评定与验收标准；2、坚持技术先进性、管理科学性、经济适用性与实事求是相结合；3、本施工组织的编制内容仅涉及招标文件中规定的内容。二、编制内容湖北中储粮粮油收储有限公司襄樊新建油库项目油脂散装输送系统MEC工程包括泵类设备、发油鹤管、空压站设备安装，电气自控、安防监控系统设备安装，电缆敷设，调试等。第一章 工程概况及特点第一节 工程概况质量标准：达到国家相关工程质量验收标准合格等级。工期要求：安装工期60天，具体开工时间以发包人批准的开工报告为准，并保证服从发包人确定的网络计划安排。湖北中储粮粮油收储有限公司襄樊新建油库项目油脂散装输送系统MEC工程包括低压配电系统、泵类设备、发油鹤管、空压站设备等专用设备安装、油质计量控制和油库管理控制、安防监控系统安装、调试等。第二节 工程特点及施工条件一、工程特点湖北中储粮粮油收储有限公司襄樊新建油库项目油脂散装输送系统MEC工程包括低压配电系统、泵类设备、发油鹤管、空压站设备等专用设备安装、油质计量控制和油库管理控制、安防监控系统安装、调试等。工期紧，工作量大，工作环境复杂，给施工造成了很大的困难。第二章 施工总体策划和施工部署第一节 施工总体策划一、施工段的划分该工程涉及到设备、电气、自动化、计控等多专业，将采取流水作业的方式展开。二、施工准备1、开工前办理好各种施工合同，并与各有关部门建立联系，以便及时进行施工协调。2、根据业主提供现场内的供水管、排水口、供电电源，确定现场供水、供电、排水的走向。2、施工用电。 施工用电由业主提供的电源引入，并且在接入点进行保护零线接地，现场全部实现三相五线制。现场设3个主配电箱，实现三级配电、三级保护，分担各部分的电负荷。电线的敷设、配电箱、漏电保护器的设备均应符合国家规定和施工现场用电安全规程。3、材料准备由我方提供材料，我方中标后的十天内向业主提供总量材料入场计划，每月定时向业主提出分批量入场计划，保证业主有充足的时间进行材料的入场检验工作。周转材料及工程所需机具、设备、材料等按计划落实，组织进场、堆放在施工平面布置图指定处，所有的材料进场计划必须提前1015天提交业主，以便做好材料的检查和验收准备。4、 技术准备做好前期各项技术准备工作十分重要，而且只有做好前期各项技术准备工作，才能确保质量与工期。前期的技术准备工作主要有如下几个方面：1）、会审与深化施工组织设计图纸是施工的主要依据，施工前认真组织图纸会审及设计交底工作，做好变更记录，并在此基础上做好施工组织设计的深化设计，编制各工序、工种的作业设计并落实到施工的工长和作业队伍及班组，掌握地下原有管道及障碍物等资料。2）、做好各类原材料的检验工作材料的报验要及时，同时提出材料的合格证和材质证明书。3）、做好前期各类技术交底工作为了确保本工程的优质、高速、安全、低耗，我们准备先分级作好技术交底工作。交底的内容包括本工程的结构和构造情况，特别是在结构施工难度较大的地方，以及施工组织设计的主要内容和项目经理部对本工程的总体部署、各工种各工序的作业设计交底，本工程应注意的安全、文明施工和周围的环境情况，分层分项交底最后落实到责任人和操作工人。第二节 施工部署1、项目组织机构湖北中储粮粮油收储有限公司襄樊新建油库项目油脂散装输送系统MEC工程，本公司一旦有幸中标，将选配高素质经验丰富的项目经理、项目总工程师及专业工程技术管理人员，组成工程项目部，作为本工程的实施机构，积极推广应用新技术、新工艺、新材料、新设备。项目部下设技术、质量、安全、成本、材料、劳动力、设备调配等管理部门，它将是一支充满活力、具有敬业精神的专业的、强有力的指挥机构，并将充分发挥公司优势，将该工程建成一流的工程，使业主满意，让用户称心。本公司一旦有幸中标，将进一步优化、细化油脂散装输送系统MEC工程的详细说明。2、项目职能项目经理部：在公司各职能部门的指导下负责整个工程的组织实施和各部门、各工程的配合协调。项目经理部主要人职责项目经理：认真贯彻落实公司关于技术质量的政策、制度、法规，正确处理工作进度与质量的关系，确保质量达到预定目标。对本经理部的工程质量和工作质量负责。负责工程对项目生产计划的审批，组织对项目管理计划的编制和审批，对施工进度和施工质量负责。负责协调各部门、各工种、专业的工作配合和施工配合。项目副经理：负责组织施工生产，保证生产计划的实施，负责施工现场的安全施工工作。项目技术负责人：负责组织编制项目施工组织设计，审批作业指导书，负责向有关技术人员进行施工组织设计和施工方案交底，组织图纸会审，负责推广建设部推广应用的十项新技术。工程项目组织机构见下图：项目经理技术负责人项目副经理施工质量部施工技术部生产调度室材料供应部设 备 部安全环境部预 算 部计划经营部各部门的主要职责：1）生产调度室：负责整个工程的施工组织实施，施工组织进度安排，生产计划安排，协调项目经理、副经理搞好各专业工种之间的生产协调；2）材料供应部：负责整个工程所需的材料供应和调配；3）技术质量部：负责整个工程的技术和质量管理，技术资料管理；4）预算部：负责整个工程的合同管理，工程预决算；5）安全部：负责整个工程的安全生产和文明施工工作；6）设备装备部：负责工程设备机具的供应调配，机具设备的日常维护和维修；7）计划统计部：负责整个工程的月进度、周进度和阶段性施工进度的安排，每月缩完成的施工产值的统计工作；8）财务部：负责工程的财务核算和工程资金的管理。3、项目管理模式公司将按照多年来积累的成功项目管理经验来动作和管理本项目，形成以项目经理负责制为核心，以项目合同管理和成本、进度、质量控制为主要内容，以科学系统管理和先进技术为手段的项目管理机制。同时，项目经理部在公司领导下充分发挥企业的整体优势，高效地组织和优化生产资源。严格按照以GB/T19001-2000IDTIS09001、GB/T24001-1996IDTIS014001：1996及OHSAS18001职业安全健康管理体系一体化模式标准建立的质量、环境、职业安全健康管理体系来运行，形成以全面质量管理为中心环节，以专业管理和计算机管理相结合的科学化管理体制，以此出色地实现本公司的质量、环境、职业安全健康方针和本工程质量目标，以及对业主的各项承诺。为规范本项目的管理工作，项目经理部严格执行本公司颁布的质量、环境、职业安全健康管理手册、程序文件等我公司独具特色的项目管理方法，同时现场场区管理严格遵守有关部门及业主的各种标准化管理有关规定。第三节 实施目标一、工期目标为使本工程早日投入使用，为业主提供服务，本公司在人员组织、施工工艺、设备投入、材料供应等方面精心布置，用50日历天完成合同中所规定的全部工程量的安装调试任务。二、质量目标本工程质量目标为合格工程，其分项的质量目标如下表： 分项名称质量目标设备安装工程分项合格电气安装工程分项合格自控安装工程分项合格三、现场文明施工目标为保持施工现场周围安静、清洁的环境，我们将采取施工全封闭作业，并派专人打扫场区清洁和周边道路清洁等措施，做到施工期保证路面无油污，场地无残渣，做到事完场地清，并实行日清制。做不到的处罚是发现一次罚款500元。确保道路顺畅、文明施工。交工前要求现场按施工图要求全部施工完毕，路面干净无油污，场地无施工垃圾。做不到的处罚是一次性罚款5000元。让全体员工树立良好的环保意识，自觉保护厂区设施，最大限度减少对环境的污染。四、项目管理目标本公司全面贯彻GB/T19001-2000IDTIS09001、GB/T24001-1996IDTIS014001：1996及OHSAS18001职业安全健康管理体系一体化模式标准，我们将根据公司制定的质量、环境、职业安全健康管理手册和程序文件，建立完善的质量、环境、职业安全健康管理体系，针对工程特点，对施工全过程中与质量有关的全部职能活动进行管理和控制，使全体管理人员和员工按各自的质量职责承担其相应的质量责任。对特殊、关键部位和过程设置质量控制点。消除不各格品，提供满足顾客需求的产品。五、安全目标完善安全措施，提高全民安全意识，做到人员伤亡事故为零，重大机械设备事故为零，重大火灾交通事故为零，创无事故工程。达不到安全目标的进行经济处罚，按自律处罚措施执行。争创建筑施工安全优良现场。六、服务目标服务周到、业主满意、重视抱怨、信守合同、认真协调与有关各方面的关系，接受并积极配合业主和监理对工程质量、工程进度、计划协调、现场管理的控制和监督。七、自律处罚措施1、项目部应严格按统筹施工，凡是因自身原因影响工期进度，每延误一天，按工程总造价的1进行处罚。因不可抗力的因素而影响工期，需与业主共同商议，办理工期顺延手续。2、施工单位必须严格按照国家颁布的建筑工程施工的各类规程、规范及验收标准组织施工，达到国家优良标准，如果经验收达不到国家优良标准，按工程总造价2进行处罚。3、项目部和施工队必须严格按国家颁布的安全法组织施工，杜绝各类人身伤亡和重大设备事故的发生，达不到安全目标的，按工程总造价的1.5进行处罚。第三章 标书技术响应第一节 标书响应我们的技术响应建立在业主的技术规格书、施工图、相关的澄清文件的基础上，在满足现有建筑物条件及现有工艺功能和各项控制功能的前提下，根据我们多年类似油品项目的设计、施工、作业生产的经验，为业主提供一个性能价格比高、安装调试简单、作业生产安全可靠的优化设计方案。我们完全应技规范对于储运作业监控系统采用的计算机集散控制和网络技术的要求。具体响应如下：1计算机监控系统：1.1系统概述（1）其主要功能描述如下：（1.1）人机交互界面：用户通过键盘和鼠标选择功能按钮，按需要显示实时库区状态画面，系统参数设定画面，工程师操作方式等功能画面。（1.2）数据存档：对于每天的各油罐的数量等重要数据进行自动存档。（1.3）提示信息：设置油罐高液位报警提示信息。当液位超过设定值时，系统声光报警。（1.4）权限管理：系统分为每级权限操作。主要有操作员权限，管理员权限和工程师权限，操作员上班应登录自已的口令，下班应退出以便供其他操作人员登录口令。（1.5）报表处理：根据生产管理要求可随时打印所要求的生产统计报表。（1.6）显示油罐状态：具有罐区总貌、动/静态罐组、单罐图等，具有实时/历史报警，实时/历史趋势，标准实时报表，具有实时计算各种库存体积、质量等功能，同时可以监视系统通讯、液位、多点温度、平均温度、体积量、油品重量等参数 。(1.7)中储粮系统或其它计算机通过web浏览服务器读取相关数据，经局域网授权才能有时间设定的进入计量系统的部分油罐信息。1.2计算机规格PC型计算机主要指标：品牌：DELL 商用机PC配置：主板：1个PCI-E扩展槽，3个PCI扩展槽；2个串行通讯口，1个并行通讯口；4个USB接口，2个内存插槽。CPU：Intel Conroe E6400以上。内存：1024MB；DDR667硬盘：160GB，7200转，ATAT或IDE接口；DVD刻录机：16倍速。显示器：21吋液晶，TFT LCD；分辨率16001200以上。网卡：10/100MB自适应；1.3操作系统操作系统采用Windows XP Professional，带介质带授权。1.4上位机组态软件上位机组态软件采用iFIX4.0中文版。iFIX是GE Fanuc HMI自动化软件产品家族中的一个基于Windows的HMI/SCADA组件。iFIX是基于开放的和组件技术的产品，专为在工厂级和商业系统之间提供易于集成和协同工作设计环境。它的功能结构特点可以减少开发自动化项目的时间，缩短系统升级和维护的时间，与第三方应用程序无缝集成，增强生产力。1.5储运作业监控系统的功能发油过程全动态，形象生动，各种参数要在计算机上动态显示。系统建有强大数据库及管理功能，能自动生成日、月、年等多种产、销报表及发货单，系统要设立多层次密码，以防操作人员舞弊。系统由发油计算机和通过网络联结的财务计算机组成（可多台计算机进行有权限的数据共享），财务计算机负责收款后输入发油通知单，并自动下传到发油计算机，发油计算机既可发小于、等于财务输入的发油量。发油结束自动统计数据，并上传到财务计算机。发油计算机下挂多台下位机（智能控制仪）负责对全厂计量采集流量、温度、液位等参数，并自动控制发油量。各相关部门可以通过网络有权限的数据共享.（也可以用一台计算机），本系统可联接中储粮信息采集系统。本期工程对外销售计量控制为5路，分别是：装汽槽车3路，口径为100，流量：40-100m3/h，装火槽车2路，口径为100，流量：40-100m3/h，5路销售计量精度均为 2 以内 。采用高精度、快速反映一体化温度变送器，直接连续测量油品温度，并用电流方式传入计算机，连续进行油品密度自动补偿，最大限度地减少了温差大的影响。为进一步提高发油定量精度，本系统采用定量阀，确保了发油定量精度。自动灌装，准确快捷。 每笔发油数据及单位名称、提货车号、发货人等自动存入数据库，以备查，操作员无法更改，并可调出前10年中任何一天、任何一段时间、任何客户的发油数据，打印详细的发货清单。杜绝人为因素。发油现场配有无线遥控装置，安全可靠。 系统可对全库11个二期可扩展到40个油罐的液位、温度进行自动检测和计算存油量。 油罐液位仪表采用精度高的雷达液位仪表，精度在3mm以内, 具有上液位、温度报警功能。油罐液位计量精度可达0.15。自动记录各罐存油量（重量）液位并按油品名统计总存油量，同时生成各种报表。温度测量采用多点式温度计，油罐采用多点温度测量，系统自动采集各点温度，根据液位高度自动判出液下温度，并计算出液下平均温度。油罐温度测量精度可达0.5C。系统建有强大发油和计量数据库。每笔发油数据及单位名称、提货车号、发货人等自动存入数据库，以备查，操作员无法更改，并可调出前10年中任何一天、任何一段时间、任何客户的发油数据，打印详细的发货清单。系统按每班作息时间自动把所有内部计量数据存入数据库，自动生成日、月、年等多种报表。系统配有计算机标准接口和相应软件，可以联接领导层计算机，领导随时可以了解操作员的操作和库区的现况，还可以进入数据库查看过去的业务记录及报表。一机在手，全盘皆握。2雷达罐容监视系统2.1系统概述系统采用高精度雷达液位计和高液位报警加多点温度计对油罐进行监视。罐容表录入进系统数据库，根据雷达液位计实时采集的数据进行自动查表，通过温度补偿后计算出罐存的体积、质量。温度采集采用多点温度计，自动识别液下温度，计算平均温度，保证了系统采集温度的正确性。2.2雷达液位计和高液位报警系统采用E+H高精度导波雷达液位计，高液位报警开关采用顶装式。该雷达抗干扰性能好，特别适合介电参数较低的食用油的彻量。E+H雷达液位计选用型号：FMP40-AAA2 CQJB21AA型号描述：A 认证: 非防爆场合A 探头: 缆 4mm / 1/6, 主要用于液体A 探头长度: 24000 mm, 缆 4mm, 材质316L2 O型圈材质；温度: Viton; -30.150oC/-22.302oFCRJ 过程连接: 法兰 dn100, 316LD 电源；输出: 2-接线; PROFIBUS PA2 操作: 4-行显示 VU331, 现场包络线显示1 探头类型: 一体化, 基本型A 外壳类型,电缆入口: F12 铝,外涂层 IP68; 电缆密封套 M20A 附加选项: 基本型性能特性：最大测量误差包括线性度重复性和磁滞性：3mm分辨率1mm响应时间响应时间与设置有关最短的响应时间2线制1s4线制0.5s2.3多点温度计多点温度计选用南京智控生产的YB-6型多点温度计。该温度计是一种新型的用于多点温度测量和平均温度计算的智能产品。产品系列可选择116个温度点，广泛用于温度测量和质量计算。由于存储在大型储罐中产品的体积庞大，特性不一，储罐内产品的温度是不一致的，用单点温度测量作为产品的平均温度计算会造成很大的计算误差。南京智控研发的YB-6多点温度计能够提供液下多点温度的测量，通过这些温度点的测量值，可以计算液下平均温度，为准确计算液体质量提供依据。YB-6多点温度计广泛适用于食品、油脂、化工等部门的各种液体储罐的温度检测，温度点数和长度可以根据用户定制。性能特性：n 工作电源：1026VDCn 温度点数：116点n 测温范围：-50100n 温度精度：0.5 n 液位输入信号：420mAn 测杆可调范围：450mmn 通讯方式：标准RS485n 通讯协议：ModBUSn 环境温度：-50100n 工作介质压力：1.6MPan 防护等级：IP66n 电气接口：M201.5n 过程连接：G1/2,NPT1/2,发法兰2.4系统构成雷达罐容系统由现场仪表、采集模块、总线通讯转换模块、上位机及后台软件组成。采用通讯采集模块规格参数如下：名称外型规格参数总线转换模块 输入：RS-232协议 输出：RS-485 协议 (2线, D+, D-) 速率：自动转换波特率, 300115200 BPS 内置自适应芯片 在1个RS-485网络中无中继器,最多接256个模块 在1个RS-485网络中用中继器,最多接2048个模块 隔离电压：3000VDC 隔离在 RS-232边 要求使用中继器：大于4,000 英尺距离或多于256个模块开关量采集模块I-7041 通道：14 数字量输入状态：公用电源隔离通道 数字量输入电平：逻辑电平0：最大+1V 逻辑电平1：+4V +30V 输入阻抗：3K , 0.5W D/I 用于计数器模拟量采集模块I-7017 通道：8路差动或6 路差动+2路单端( 跳线选择) 分辨率：16位 输入类型：mV, V , mA (接125外电阻) 采样速率：10 次/秒(total) 后台软件主要功能是采集雷达表温度计等数据，根据实时数据自动查询罐容表，得出温度补偿后的体积，在进行质量计算。然后通过HMI人机软件将数据显示出来。3收发油监控系统3.1系统概述系统由通讯器、YB2数据采集板、控制板及电源等设备组成，现场设备由过滤器、流量计、温度变送器、控制阀、控制箱等组成。系统要有可扩展的空间，能同时对1-40路不同流量、不同品种的流体进行计量控制及管理。系统由发油计算机和通过网络联结的财务计算机组成（可多台计算机进行有权限的数据共享），财务计算机负责收款后输入发油通知单，并自动下传到发油计算机，发油计算机既可发小于、等于财务输入的发油量。发油结束自动统计数据，并上传到财务计算机。发油计算机下挂多台下位机（智能控制仪）负责对全厂计量采集流量、温度、液位等参数，并自动控制发油量。各相关部门可以通过网络有权限的数据共享.（也可以用一台计算机），本系统可联接中储粮信息采集系统。每笔发油数据及单位名称、提货车号、发货人等自动存入数据库，以备查，操作员无法更改，并可调出前10年中任何一天、任何一段时间、任何客户的发油数据，打印详细的发货清单。可以和地磅自动比较数量，超差报警，杜绝人为因素。发油现场配有遥控装置，开停自如，安全可靠。8.3.2流量控制系统收发油系统最关键的是流量控制系统。收发油以油品质量为依据，体积流量根据温度补偿后换算成质量流量，采用定量阀和油泵协调控制，运用我们专有的质量控制策略，使得质量误差控制在0.2%以内。系统后台软件将无缝记录流量计数据，保证了数据的完整。第二节 综合安防系统1系统概述安全标志着生活的质量，犯罪严重影响人们的生命财产安全，而降低犯罪最有效途径则是预防。运用先进的技术手段，在一定区域范围内警戒可能发生的侵入行为，对发生的报警及时捕获和记录相关影像，对重要的部门进出实现自动记录，对重要区域提供有效的保护等，防范胜于救灾，责任重于泰山，对安防系统的要求更是严格。随着经济水平和科学技术的飞快发展，人们对安全防范要求也越来越高。为了对付各种各样的经济刑事犯罪，保护国家和人民群众的生命财产的安全，保证各行各业和国家重点部门的正常运转，采用高科技手段预防和制止犯罪已成为保安领域里的共识。根据中储粮襄樊只是库的实际需求，必须建设一套先进的、联动控制紧密、全面的、安保监控报警系统，再配合必要的人防、物防手段，实现对库区主要环境的全方位监控，有效地保障油库安全运行。 2需求分析本次综合安全防范系统的设计包括闭路电视监控、防盗报警系统二个子系统，各子系统相对独立，又可以联合使用，以有效地整合所有技术资源与手段，使得整个油库具有更全面、更有效、更综合的安全技术防范能力。闭路电视监控系统：随着现代科技的发展，尤其是数字技术和网络技术的发展，监控系统也将由模拟信号系统发展为数字化信息系统，由单机控制向网络传输、控制发展。我们基于现在安防先进的成熟技术，利用未来的技术发展趋势，我们在比较各家安防产品的特点之后，并根据多年的工程经验，结合数字硬盘录像技术和视频监控矩阵的优点，向业主推荐采用国产优质品牌的视频监控矩阵和数字硬盘录像机相结合的控制方式。系统前端主要对库区大门区域、地嗙区域、汽车发油棚区域、油罐区域、汽车在库区的回车区域、办公楼过道、设计采用国产品牌一体化球型摄像机，所有摄像机图像水平清晰度均大于480TVL，系统共设计有15台不同类型摄像机，具体点位详见设计方案中的点位表。闭路电视监控系统控制中心位于油泵房一层监控中心机房内，设置屏幕墙及操作台。本次防盗报警子系统设计主要包括对库区周界的防范，系统主要前端探测器亦采用BOSCH的产品，负责探测人员的非法入侵，同时向报警控制中心发出报警信号。3设计依据 安全防范工程技术规范 GB50348-2004 中华人民共和国公共安全行业标准 BA38-92 民用闭路电视系统工程技术规范 GB50148-94 工业电视系统工程设计规范 GBJ11587 安全防范系统通用图形符号 GA/T7494 入侵探测器通用技术条件 GB10408.1-1989 防盗报警中心控制台设计规范 GB/T16572-1996 民用建筑电气设计规范 JGJ/T16-92 报警图像信号有线传输装置 GB/T166771996 智能建筑设计标准 GB/T50314-2000 建筑智能化系统工程设计规范 DGJ32/D01-20034设计原则安防系统的设计目的就是要为整个库区提供安全可靠的环境，为国家、集体、个人的财产提供安全可靠的保障。整个系统设计以电视监控与防盗报警相结合；以技防为主，人防为辅，人防与技防相结合为指导思想，结合业主对安全防范工作的要求，着眼工程的整体效果，整个工程的设计与实施应遵循以下原则：1、布局合理原则2、技术先进稳定原则3、系统可扩展性原则4、经济实用原则5、可靠及可维护的原则5方案设计闭路电视监控系统设计思想在整个库区安保工程中，视频监控是一个重要的、必不可少的部分，承担着安全技术防范和现代化管理的主要作用。系统控制中心设计采用数字录像技术，数字硬盘录像机进行多画面的监视及录像。前端摄像机视频信号通过视频分配器把图像分给数字硬盘监控主机。系统同时可以使数字硬盘录像主机接入库区局域网，采用网络方式传输监控视频信号，实现多点监控，提高视频网络传输及联网控制功能。前端设计根据库区建筑平面图纸及招标文件要求以及优化设计，系统前端摄像机的布置将主要考虑对如下区域的监控： 对库区大门区域进行监视防护；对库区油罐区域进行监视防护；对进出地嗙区域机动车辆进行监视防护；对汽车发油棚区域机动车辆进行监视防护；对汽车在库区的回车区域机动车辆进行监视防护；对办公楼过道进行监视防护；对火车专用线区域进行监视防护；根据监控点所在不同区域的光照条件及实际使用需求等因素，我们采用具有针对性类型的摄像机：对于库区大范围的监控区域，我们采用带转动云台和变焦镜头的一体化快球摄像机，设计选用三星品牌一体化彩色摄像机；对于大楼楼道有吊顶的公共区域宜采用固定彩色半球型摄像机，我们设计选用国产优质品牌彩色半球摄像机；根据招标设计要求及建筑平面图纸，结合我们的设计经验，共设计了15台摄像机，控制中心设计1 控制部分控制部分室整个安全防范系统的核心部分，是实现整个系统功能的指挥中心，主要实现的功能有：视频信号的放大及分配，图像信号的校正与补偿，图像信号的切换与记录，摄像机（包括云台）的控制等。控制部分是整个系统的“心脏”和“大脑”，是实现整个系统的指挥中心，负责所有设备的控制与图像信号的处理。系统前端摄像机信号到数字硬盘录像机，由数字主机进行切换显示、多画面分割显示和24小时录像；系统还可通过操作人员资料管理系统，根据操作员级别分设密码、授权范围及权限，非常利于管理。电视监控系统的画面显示能任意编程，自动、手动切换，在画面上能显示摄像机的编号和中文标注，摄像机的部位地址和时间、时期等，整个系统可以24小时连续自动运行，当市电中断或关机时，并具有信息记录存储功能，在系统启动、运行或任何系统出错、操作错误、警告及硬件故障室，都会在磁盘上进行记录。记录的信息包括时间、状态、原因以及相应的硬件编号等。同时也可对操作人员的登陆、操作以及报警的产生和处理过程进行记录，防止恶意登陆和伪操作。6设备性能描述彩色一体化快球摄象机本方案设计选用三星品牌的方便经济的高性能一体化快球摄像机，根据本工程实际，采用室外型一体化彩色摄像机。 可选1812，2212，2312，2612和3512五种变焦倍数 自动光圈、自动变焦、背光补偿，自动增益控制 超宽光学动态范围，最大光照的对比率可达128X 花样扫描，高速水平扫描，自动翻转 密码保护，隐私区域，自动归位功能 先进的数据备份功能。即使更换球芯，仍可读取原菜单参数设置 最多可以设定128个预置位 16个可编程区域 2个报警输入单元，1组继电器输出 内置多协议转换器，兼容多种主流控制协议 具有数据下载接口，可实现程序版本升级 浪涌保护和防雷击保护 室外型可防结冰，内置加热器和空气循环系统 包括室内室外等多种类型 具有吸顶和支架安装多种安装方式 24伏交流电源供电彩色半球摄像机本工程在过道等有吊顶的区域设计采用彩色半球摄像机，性能特点如下： 1/3 彩色Super HAD CCD/Hi-Res. HAD CCD传感器，半球型防护罩 采用数字信号处理器（DSP）芯片组件控制图像 像素：NTSC(EIA)=380K / PAL(CCIR)=440K (高分辨率) 高灵敏度，抑制光晕能力强和高信噪比 自动电子快门(AES),自动增益控制(AGC) ,背光补偿(BLC) 自动跟踪白平衡(ATW), 防闪烁功能（F.L.） 内置经济型变焦镜头或定焦镜头,自动光圈/固定光圈 内置红外截止滤波片 配有电源线和视频线第三节 系统优化根据罐区监视和收发油系统的特点，我们将监控系统作如下优化：1、控制系统有PLC控制优化整个系统优化为PLC+采集模块+发油控制器结合的方式。（1） 本次项目中的5000吨油罐高度超过20米，2000吨油罐超过12米，即液位要超过12000毫米。我们选用Advantech采集模块的采样精度为16位，即能采集032767数据, 如果要显示24m液位的话，那分辨率就能达到24000/32767=0.73mm,。西门子 S7-200 的模拟量模块的采样精度为12位，精确到毫米只能显示04096毫米，如果要显示24m液位的话，那分辨率只能达到24000/4096=5.85mm,所以不能采用。基本上所有的PLC模拟量模块的A/D转换精度都是12位或13位，精度肯定达不到系统的需要下图摘自西门子S7-200手册。下图摘自Advantech采集模块手册（2） 在流量控制方面我们采用的是YB-2数据采集控制器作为下位机。YB-2数据采集控制器是我们专利产品，通过我们10多年的积累开发的内置了流量控制策略的液体收发料专用控制器。具有以下特点：l 内置流量控制策略l 数据掉电保持l 油品自动在线温度补偿l 操作简单维护量小l 计量精度0.01%l 单回路独立控制l 485总线直接接入上位机l 针对食用油密度补偿的专用软件PLC的扫描周期分输入DI，AI扫描、程序扫描、输出扫描，每个周期都要进行全部的输入通道和全部的程序扫描然后再是全部的输出扫描，这样控制定量阀的精确度降低。而YB-2数据采集控制器每个发油通道都有独立的CPU，定量控制和通讯是由独立的模块实现，每个通道整个控制周期在10毫秒以内，按照60吨/小时流量计算，理论控制精度=60000/360000=0.167Kg。2工艺优化工艺是油库运行的核心，本着工艺的合理性、灵活性、可靠性、经济性以及实用性的原则，对原工艺进行优化。1、原发车工艺没有配备自动控制阀门，发油控制是直接控制离心油泵来完成，它的弊端为：定量控制精度降低，当油泵停止后，管道的油由于油罐和发油台的液位差和惯性的因素会继续往外流，直至把手动阀门关闭后，才能停止流动，发出的油量肯定会比设定量多，而且也不安全，不需启动系统和油泵就可以利用液位差把油放出去。为避免以上情况，我们在发油工艺上增加了自动控制阀，阀门的开关完全由系统来控制，保证了发油定量精度和发油的安全，定量的精度可控制在10kg/车以内。2、原工艺发油系统中采用的计量设备是体积流量计，没有配备管道油温测量装置，系统没办法计算出实际的质量，通常食用油发油是按质量计量的，既公斤或吨，这样会造成发油量和实际重量的较大偏差，因为每度的温差会使食用油的体积增加和减少0.64，所以我们在本系统中增加了管道油温测量装置，实时把流过流量计的油温传给系统进行自动的温度（密度）补偿，不管油温怎么变化，发出的油的重量是准确的。3 仪表选型 （1）招标文件技术规范对于雷达表选型有两种E+E和西门子。我们选择E+H。根据西门子雷达液位计说明，该雷达液位计在1050m量程时的测量精度为：15mm。不能满足系统要求。我们选择的E+H FMP40-AAA2CRJD21AA 测量精度为3mm。（2）E+H雷达液位计有主要两种，喇叭天线和导波雷达。导波雷达抗干扰性能好，特别适合介电参数较低的食用油的彻量。所以我们选择导波雷达。系统经过优化后在不降低系统档次的前提下造价大幅降低，同时根据实际需要进行合理的选择设备，使得系统的性能大幅提高。第四章 主要施工方法第一节 电气工程施工方案1.工程特点和施工准备 (1) 工程特点根据我公司专业工程技术人员对招标人提供的招标图纸的认真阅读和仔细研究，认为湖北中储备粮粮油收储油脂散装输送系统工程的电气设备安装及配管、计算机系统、自动化仪表、电讯及工业、火灾报警、车间照明、配电系统等项目,根据工程内容设计图纸,依据国家验收规范,满足整个工程的进度、质量、安全的需要,确保工程的顺利进行 (2) 施工准备电气工程施工准备的主要内容有施工技术准备和施工资源准备。施工技术准备：做好充分而扎实的施工技术准备工作，是保证电气安装工程施工质量、高效的基础。根据二硅钢水处理工程的特点，电气施工技术准备应着重抓好以下几方面的工作： 配备齐全的专业技术人员，并及时组织到位，明确职责。根据电气专业特点，在该项目中须配备供电，传动，电机安装，计算机，自动化仪表等各专业技术负责人及时进入项目部，熟悉设计图纸，资料，掌握所选设备性能，组织专业技术培训等工作。认真组织图纸，资料的自审和会审工作，及时发现设计、设备中存在的问题，会同设计院、设备制造等单位解决问题，尽可能将问题解决在施工之前，避免不必要的返工，确保施工顺利进行。认真编制施工组织设计，对关键工序关键设备安装、调试、试车等编制详细的作业方案及检试验规程，确保工序质量。施工资源准备：施工资源准备主要有劳动力的配置，结合本工程的特点，配备齐全的施工技术人员，技术工种，施工机具，测试仪表、仪器等。根据工程进度情况，及时做好施工主材辅材的采购供应计划，设备进场计划，进场方案等。2.供配电及电气传动系统(1)工程内容及使用的标准规范 本工程主要涉及供电及传动系统电气设备安装、调试，具体项目有电气设备安装、配管、桥架（支架）安装、电缆敷设、电气设备调试等内容。本工程使用的标准规范：1GB50254-96电力装置工程 低压电气施工及验收规范2GB50259-96电力装置工程 电气照明装置施工及验收规范3GBJ93-86工业自动化仪表工程施工及验收规范4GB50258-96电力装置工程 1KV及以下配线工程施工及验收规范5GB501
