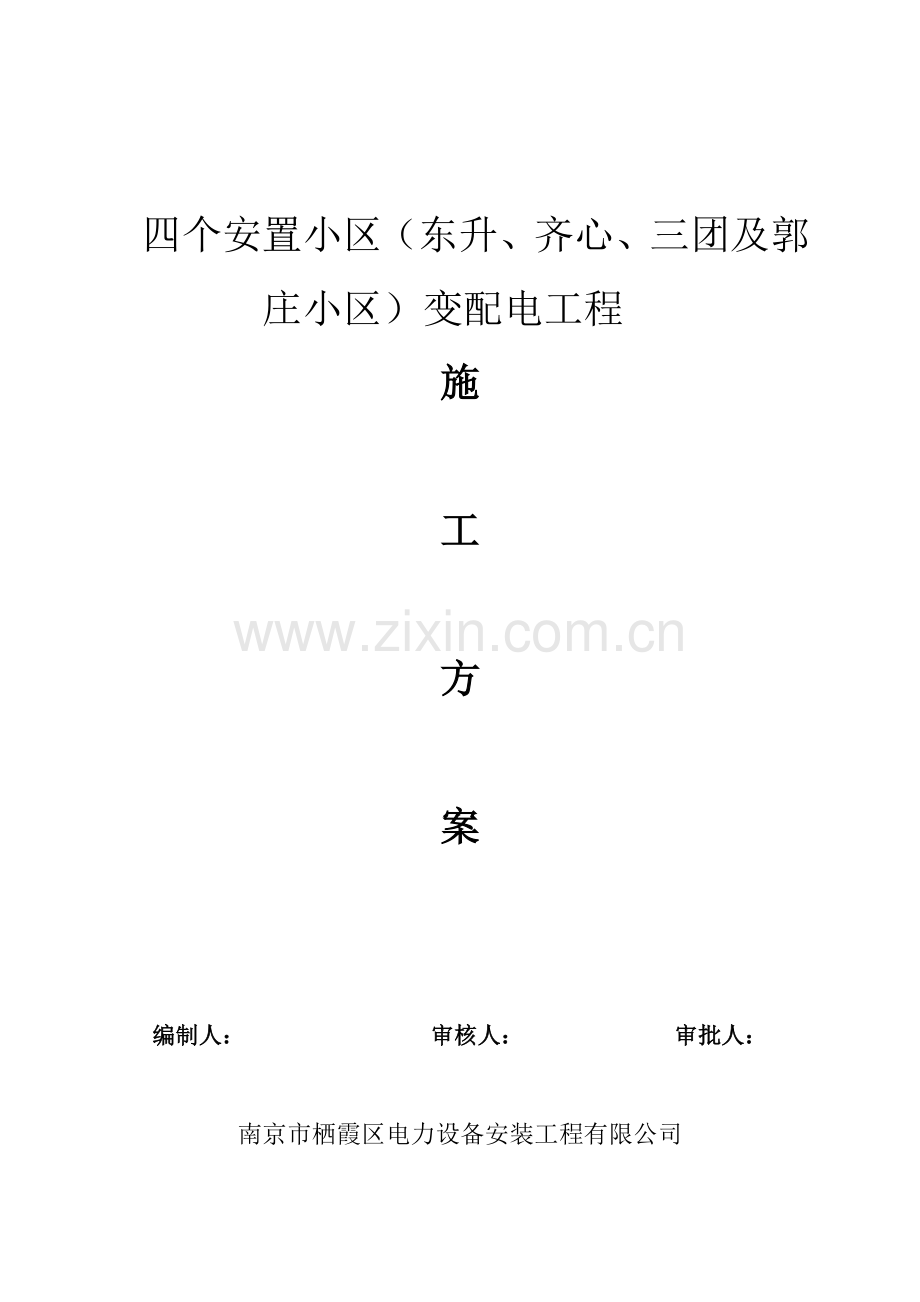

四个安置小区(东升、齐心、三团及郭庄小区)变配电工程
施
工
方
案
编制人: 审核人: 审批人:
南京市栖霞区电力设备安装工程有限公司

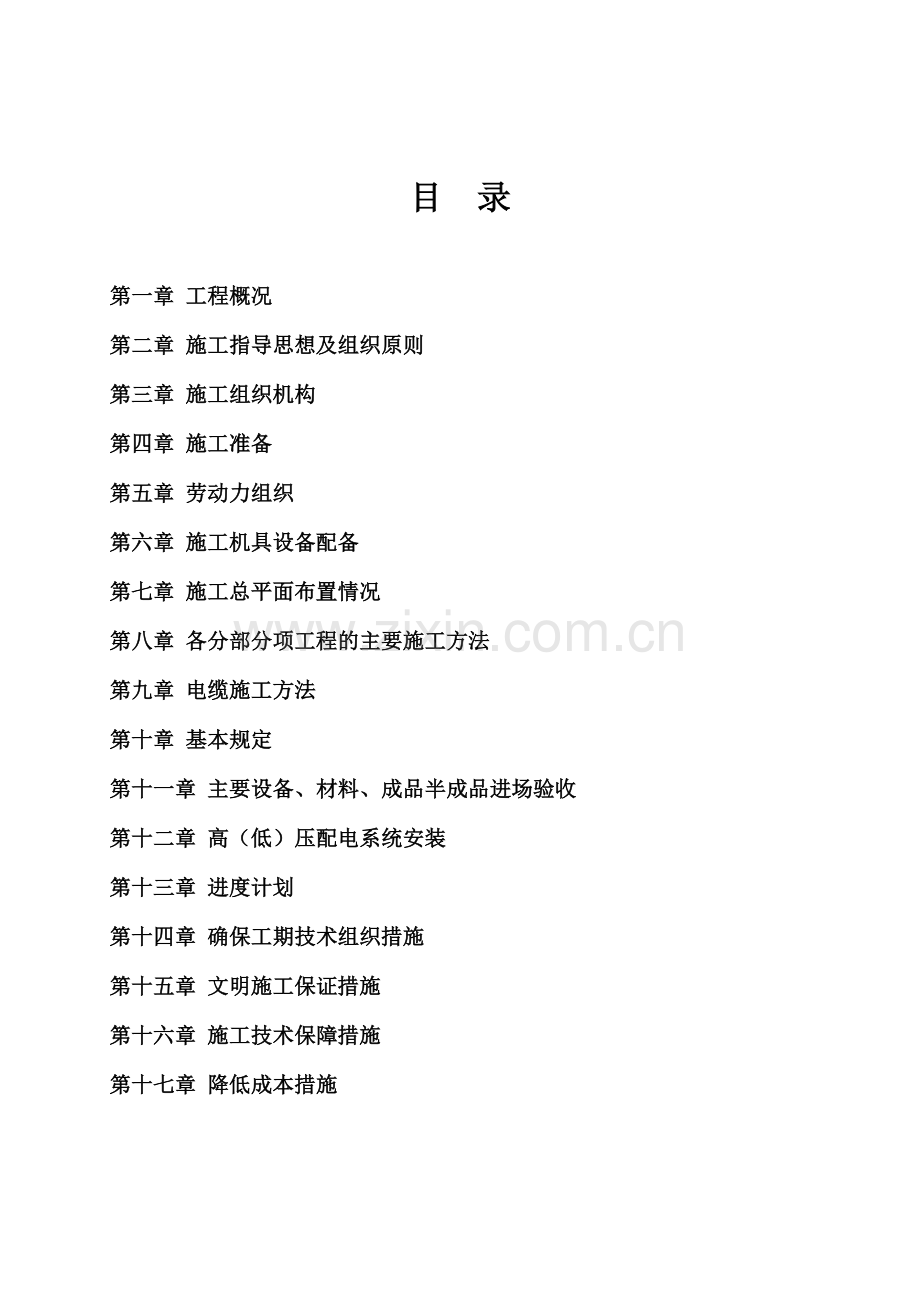

目 录
第一章 工程概况
第二章 施工指导思想及组织原则
第三章 施工组织机构
第四章 施工准备
第五章 劳动力组织
第六章 施工机具设备配备
第七章 施工总平面布置情况
第八章 各分部分项工程的主要施工方法
第九章 电缆施工方法
第十章 基本规定
第十一章 主要设备、材料、成品半成品进场验收
第十二章 高(低)压配电系统安装
第十三章 进度计划
第十四章 确保工期技术组织措施
第十五章 文明施工保证措施
第十六章 施工技术保障措施
第十七章 降低成本措施
第一章 工程概况
一、工程简介
1、工程名称
四个安置小区(东升、齐心、三团及郭庄小区)变配电工程
2、工程地点
宝应县安宜镇东升、齐心、三团、及郭庄村
3、工程的业主
4、工程建设单位:江苏汇诚投资咨询管理有限公司
5、工程质量、安全、文明标准
6、质量标准:合格
7、安全生产管理目标:合格
8、文明施工管理目标:合格
二、自然地理条件
1、气象条件
本工程区属秋冬季节气候,但工程施工期较短,每个小区为30历天,此段期间正好秋冬季节天气非常寒冷,因此本工程施工方案必须考虑气象条件的影响。
三、工程概况
1、本工程涉及的从箱式变电站(或10KV户外环网单元或配电房等)电源接入点起至居民电能计量装置范围内的高(低)压电气装置及电力电缆工程的施工、竣工验收、装表接电、移交前管护等。其建筑面积约为18万平方米,建设规模约1600万元。
第二章 施工指导思想及组织原则
本工程施工规模大,工程量大,工期紧,投入机械设备多,施工管理人员、技术人员和劳动力多,因此在施工过程中必须以系统工程理论进行总体规划,工期以网络计划技术进行动态管理,质量以全面质量管理体系进行工序控制。
一、施工指导思想
精心组织,合理安排,确保合格工程,争创样板工程;文明施工,守约重誉;安全高效,确保工期。以质量求生存,以信誉求发展。
二、施工组织原则
根据工程规模、工期要求、工程特点、施工工艺和地质条件,按“统一指挥、网络管理、分项负责、全面推进”的施工原则组织多工序立体交叉平行流水作业,充分利用时间、空间相互配合,将沟槽开挖、电缆排管铺设、电缆检查井施工、构件制作安装、土方回填等工作有机地组合起来,有序地全面开展施工。
第三章 施工组织机构
一、组织机构
因为此工程工程量大,任务紧急,因此我公司领导十分重视本项目的工程施工,投入大量的管理人员和技术人员开展施工。项目经理部,在公司总经理的领导下,实行项目经理负责制。并在项目经理部设置相应的管理部门和生产组织机构,详见施工组织机构框图。
施工组织机构框图
项目经理
生产负责人
技术负责人
施工员
质检员
材料员
安全员
文明施工员
协调员
监
视
测
量
组
电缆井作业组
管群作业组
构件制安组
机电维修组
质量管理小组
二、各职能组织机构的责任范围
1、生产负责人:负责计划、统计、生产调度、施工管理。
2、质检员:负责工程质量监督、检查、组织作业人员开展自检、互检,确保质量达到合格标准,争创样板工程。
3、安全员:负责施工现场的安全工作,包括生产安全、用电安全、机械设备使用安全、防火安全、防盗,禁止赌博、嫖娼和打架斗殴现象。确保整个项目无任何安全事故发生,杜绝因违规生产而发生死亡现象。
4、机械维修员:负责机械设备的管理和维修保养。
5、生活协调员:负责安排全体施工人员的住宿以及吃饭问题,改善生活环境,主要抓好食堂、卫生和治安工作。
6、技术负责人:负责工程预决算工作,并负责与建设业主签订合同,根据合同搞好合同管理工作。
7、质量管理小组:具体负责本工程的质量管理,开展各种形式的质量管理活动,对工程管理过程中出现的各种问题提出处理意见,并跟踪处理情况。
8、监视测量组:具体负责本工程的测量放线工作,向业主和监理单位索取有效的测量原始资料,建立施工控制网,确保工程质量符合设计要求。
9、电缆井作业组:严格按照制定的施工计划进度,投入足够的机械设备和劳动力施工,确保工程按期完成。
10、管群作业组:严格按照制定的施工计划进度和质量管理目标,投入足够的机械设备和劳动力进行安全文明施工,确保工程按期完成。
11、构件制安组:严格按照制定的施工计划进度和质量管理目标,投入足够的机械设备和劳动力进行安全文明施工,确保工程按期完成。
第四章 施工准备
为了本工程能够早日开工,缓解工期紧张的矛盾,在正式开工前必须做好施工准备。施工准备的内容包括施工场地的“三通一平”工作,搭建临时设施,图纸会审,测量放线,设备进场等施工工作。
一、施工场地的“三通一平”及“三宝一器” 的工作
1、开工前与甲方联系,三日内办理好临时设施用地手续,与当地村委联络,协商。
2、临时用地手续办理好后,立即组织挖掘机、推土机平整临设场地,并用人工和机械相结合的方法进行夯实,补抄平。
3、与当地居委会及供水供电主管部门联系“三通”方面业务及事宜,力争在3日内接通自来水,接通生活生产用电线路,并办理好施工车辆“准行”的合法手续。并在施工现场和临设用地修建好临时道路。从而解决了“三通一平”问题。
“三宝一器”(安全帽、安全带、安全网、漏电保护器)、钢管扣件及劳动防护用品采购的管理:
1、 对于公司所需劳动防护用品的采购,由总经理办公室负责,施工现场所需劳动防护用品由项目经理负责。
2、 对于采购、发放和使用的特种劳动防护用品必须具有安全生产许可证、产品合格证和安全鉴定证。对一般劳动防护用品,应该严格执行其相应的标准。
3、 所购物品能够有效地预防伤害,并对人各个暴露部位的危害达到全面防护。
4、 必须符合安全要求,适用、美观、大方、使职工穿着舒适,佩戴使用方便,不妨碍作业活动。
5、 选用优质、轻质材料,耐腐蚀,抗老化,对皮肤无刺激,各部、配件的吻合严密,牢固,经济耐用。
6、 外观光洁,色泽均匀协调,美观大方。
7、 对送检或抽检不合格的产品必须清退并严肃追究购买单位的责任
二、建临时设施
1、根据本工程施工所必须的施工组织管理机构人员数量,劳动力必须的高峰期人数确定工棚的搭建面积,并及时组织专业搭棚队伍搭建办公室、宿舍、厨房和厕所等临时用房。
2、根据物资储备需求量确定仓库面积,并及时组织专业搭棚队伍搭建仓库(棚房)。
3、本工程所使用的机械设备较多,根据高峰作业时机械数量确定机械停放场面积。
4、为了方便机械设备的维修和保养,我们还必须在现场搭建机械设备修理车间。
三、设备进场
在正式开工前,应根据前期工程需要,将部分机械设备先调度到施工现场,为正式开工做好准备工作。开工前期进场的主要设备有路推土机、挖掘机、发电机等机械设备。进场设备的数量及型号详见机械设备配备表。
四、测量放线
1、到甲方和监理单位索取有效的测量原始资料,包括平面坐标控制点成果表、黄海高程系统高程控制点成果表和红线点成果表。
2、请甲方代表和监理工程师到施工现场移交各种控制点和红线点标石或桩位,并对照有关图表资料,现场签认。
3、根据甲方和监理工程师提供的控制点建立施工控制网,并测定和放样沟槽和主要控制点。
五、设计技术交底及图纸会审
为了保证本工程一开工就可以正式施工,不占用必要工期进行设计技术交底和图纸会审,确保总工期,故将此项工作提前完成,安排在开工前进行。并及时做好会议纪要,整理好图纸会审时的答复意见及会议纪要,及时办理好参加会审会议有关单位的签名和盖章等手续。
六、余土弃置场及其施工便道施工
1、编写方案和编制预算前,我公司组织投标小组骨干技术人员,到实地考察,经过认真的考察和比较后,通过与当地管理部门协商。
第五章 劳动力组织
因为考虑四个安置小区(东升、齐心、三团、及郭庄小区)变配电工程的工程量大,并且每个小区只有30历天。其工程量大,工期非常紧促,因此我公司在本项目施工过程中必须投入足够的劳动力以满足工程进度的需要,除此之外,还应对劳动力进行优化组合并进行多元化管理,各分项工程的施工人员按工程进度情况和工程进度对劳动力的需求量情况提前进场。
一、劳动力来源
根据市场经济的特点,结合我国改革开放政策使农村大量的有技能的劳动力和普通劳动力解放出来的优势,除项目经理部的技术、管理人员、各种机械设备的操作保员、技术工种人员和班组长为本公司职员外,其余的普通劳动力均面向劳动力市场招聘,并按国家和xx市的劳动管理法规进行管理,合法用工。
二、劳动力需求量的计算
根据工程进度横道图和工程进度网络计划,概略计算各网络结点间所对应的工程量,再根据各分项工程所对应的定额劳动力含量计算各分项工程所需要的劳动力。
三、劳动力组织计划表和劳动力曲线表
参见附表。
第六章 施工机具设备配备
在本工程项目施工过程中计划投入的机械设备情况及每种机械设备的数量、型号、生产厂家、使用年数和生产能力等内容,详细见附表:
拟投入的主要施工机械设备表
序号
机械或
设备名称
型号
规格
数量
制造年份
额定功率
(Aw)
生产能力
用于施工部位
备注
1
挖掘机
PL200
4
2002
115马力
650m3
沟槽
开挖
2
推土机
T180
2
1998
180
1000m3
回填
3
自卸汽车
EQ-5
48
2001
5吨
55m3
运输
4
搅拌机
2
2000
2.2
沙浆
搅拌
5
水准仪
DZS3
2
2000
测量
6
经纬仪
J2
1
2002
测量
第七章 施工总平面布置情况
一、施工总平面布置情况
主要布置内容如下:
临时设施场地内布置内容
序号
项目名称
占用面积
1
项目经理部办公室
50m2
2
管理人员宿舍
60m2
3
工人宿舍
150m2
4
管理人员食堂
50m2
5
工人食堂
80m2
6
卫生间
30m2
7
会议室
80m2
8
机械停放场
200m2
9
小型仓库
60m2
10
拌合场
100m2
二、施工总平面布置图
详见附图《施工总平面布置图》。
第八章 各分部分项工程的主要施工方法
一、施工技术措施
1、电缆排管的施工技术措施
1.1采用挖掘机开挖,人工配合的方法进行电缆沟槽基础施工,沟槽基础形成后由人工整平并进行地板砼的浇筑。
1.2电缆排管的铺设和埋砂全部由人工进行,逐层管间间距和埋砂厚度要求符合设计尺寸,必须使砂和排管形成密实的整体。
1.3 电缆埋设完毕后进行土方回填回填时分层进行。每层厚度不超过15cm由人工进行夯实。余土由汽车运至弃置场。
2、电缆井的施工技术措施
2.1由挖掘机开挖出基础,然后由人工平整并浇筑砼地板。
2.2人工砌筑电缆井墙体并按设计要求预埋电缆支架。
2.3电缆井压顶部分使用现浇方式进行。钢摸板的高度和宽度必须符合设计尺寸支撑要牢固,摸板稳固。浇筑时振捣密实,严禁漏振。
2.4盖板全部预制,安装时采用机械吊装,人工配合。盖板安装完后进行土方回填并夯实,余土运至弃置场。
混凝土构件的制作工艺流程
钢模制作→刷脱模剂→钢筋制作安装→混凝土的浇筑→脱模→养生→集中堆放
本公司拟在本公司预制厂进行盖板构件的生产。如业主要求订购,我方将经过周密查找并筛选出合格的供应商,与之签定供应合同。
二、各分项工程施工顺序
1、电缆排管的施工顺序
1.1测量放线。
1.2沟槽土方开挖及底板砼浇筑。
1.3电缆排管的铺设。
1.4土方回填夯实、余土弃运。
2、电缆检查井的施工顺序
2.1底板基础开挖及砼浇筑。
2.2砌筑墙体及预埋铁件制安。
2.3压顶现浇。
2.4盖板的安装。
2.5土方回填夯实、余土弃运。
三、总体施工安排
本工程的主要分项工程分别为施工准备、电缆排管施工、电缆检查井施工、构件预制安装等四项工程施工。各分项工程总体施工安排如下:
1、施工准备
1.1搭建临时设施
包括办公室、会议室、管理人员宿舍、工人宿舍、仓库和食堂拌和场等。主要安排在施工准备阶段,计划5天完成,即安排在开工后第1天~第5天内完成。
1.2、余土弃置场及其施工便道的施工
安排在施工准备阶段,计划5天完成,即开工后第1天~第5天完工。
2、电缆排管施工
2、1 沟槽基础施工采用机械开挖,人工配合的方法施工。
2、2 电缆管群施工采用人工为主,机械辅助的方法施工。
四、施工部署
1、工程目标
1·1质量目标:分项工程一次交验合格率100%,质量评定等级为合格;
1·2工期目标:在甲方要求的工期内,优质高效地完成施工任务
1·3安全目标:确保无重大伤亡事故,杜绝工亡事故的发生;
1·4文明施工目标:认真贯彻执行建设部、及总包单位关于现场文明施工管理的各项规定。
五、施工材料和设备保证措施
1、所有进场的工程材料,都必须有产品质量合格证,材料采购部门应严格控制进场材料的质量,及时做好各种材料的抽样检查工作,具体控制如下:
1.1对钢材、水泥等原材料,除有产品合格证外,还应根据规范要求,钢材需做力学性能试验,水泥按厂家生产批号做安定性及强度试验。
1.2砂、石料等地方材料,应按规定做筛分析报告及含泥量、压碎值、级配抗压强度试验,黄砂一律采用中粗砂,碎石应粒径均匀,杂质含量少。
1.3管材、砖块、侧平石、人行道板、铸铁井盖座等成品半成品,选购时,各厂家均应提供相应的产品合格证,并征得甲方及监理同意,材料才可进场,并按规范要求做好相应的试验,不合格的材料坚决予以退回。
2、进场机械设备和施工中检测仪器必须进行检查,检测后方可投入施工中。各种测量仪器及材料试验设备投入使用前必须进行检测、校正,合格后方可使用。
六、电缆工作井工程施工方法
电缆工作井开挖根据先深后浅的原则。
施工准备、测量放样—→电缆工作井开挖—→碎石垫层—→导管敷设—→C20混凝土垫层—→钢筋混凝土底板—→砌筑窨井—→土方回填—→工作井盖板—→电缆敷设
1、施工准备、测量放样:
1.1施工前,做好各班组的技术工作,组织各工种负责人熟悉施工图纸,了解施工现场的实际情况,做好职工的安全、质量意识教育。
1.2组织施工机具设备进场,并进行检修和试用,确保无故障后,方投入施工中。
1.3组织钢管、钢筋、砂石等材料的进场工作,并做好原材料抽检试验工作。
1.4根据设计图纸及建设单位提供的座标网与控制点,正确进行管道的测量放样工作,沿线设置好临时水准点。
2、电缆工作井开挖:
开挖时做好基坑排水工作,两侧对称挖排水沟的截面积15cm×15cm为宜。施工前和施工过程中考虑地表水的排除及基坑中积水的抽排,确保混凝土底板在无水环境下施工。基坑开挖期间,基坑附近不堆放弃土和建筑材料,做到文明施工。开挖基坑时,如遇到不良土壤应适当加大放坡,确保槽底作业面。
根据现场的实际情况,本工程电缆工作井开挖施工时,电缆工作井挖深在1.5米以上时应采取措施防止土层塌方。
电缆工作井开挖以机械开挖为主,人工为辅的方法施工,挖掘机挖土至离槽底0.3M时停止挖掘,由人工配合挖除并清理好槽底,基槽开挖好后,应及时组织验收,验收合格后及时进行下道工序施工,尽可能减少凉槽时间,施工时掌握天气变化,基槽严禁泡水。
3、碎石垫层:
施工前在电缆工作井内用样桩复核高程,以控制垫层面的标高。
本工程采用100mm厚碎石垫层,用颗粒级配良好的碎石做垫层,并人工夯实。
4,、电导管敷设
铺管前,对管材应逐节进行质量检查,不符合标准不得使用,并应做好记录,另行处理。管材在现场搬运时,采用人工搬运,但必须轻抬轻放,严禁直接在地面上拖拉。
下管可由人工进行,由地面人员将管材传给槽底施工人员。也可用非金属绳索溜管,使管材平稳地放在沟槽内,严禁用金属绳勾信管端或将管材从槽边翻滚抛入槽中。
连接前,应先检查管道是否有裂痕。接口作业时,应先将承口的内壁及插口外壁清理干净,不得有泥土等杂物,涂上胶水,使被安装的管材沿着对准的轴线徐徐插入承口内,逐节依次安装,管材插入必须到位。
5 、C20混凝土垫层:
在碎石垫层上做100厚C20混凝土垫层。
6、钢筋混凝土底板:
在C20混凝土垫层上做200厚C20钢筋混凝土底板,内配Φ12@150双层双向板。
槽底经验收合格后,即进行支模,按设计规定垫层宽度,高度,几何尺寸支好模板,模板安装牢固可靠,模板内侧每隔5米加净距支撑木,保证结构尺寸准确,经驻地监理验收合格后,进行浇筑垫层混凝土和混凝土养生。
钢筋绑扎:在平基强度达到5Ma以上进行钢筋绑扎,绑扎时按设计钢筋间距尺寸,在垫层上弹线,控制钢筋间距,且每隔1.5米间距设架立筋一道,保持上层钢筋的整体平整和钢筋的净保护层的要求。同时用同标号砂浆垫块把底层网筋托起达到钢筋净保护层要求。
钢筋绑扎安装:钢筋绑扎按设计规定铺筋,交点特别是双向受力筋必须全部绑扎牢靠,同时保证受力筋不产生偏移。
钢筋搭接:受拉钢筋绑扎接头的搭接长度应符合下表规定,受压钢筋绑扎接头的搭接长度为受拉钢筋绑扎接头搭接长度的0.7倍。且其搭接接头应相互错开,相邻两根钢筋搭接接头最小间距为0.5米。钢筋绑扎时配置的钢筋级别、规格、根数和间距均应符合设计要求。绑扎或焊接的钢筋骨架不得变形、松脱和开焊现象。
伸缩缝:在弹钢筋位置线的同时,根据设计要求弹出伸缩缝正确位置线,砖墙的伸缩缝与底板的伸缩缝应垂直贯通,伸缩缝的间隙尺寸应符合设计要求,安装止水带位置应正确牢固,浇筑混凝土过程中,应保证止水带不变位、不垂、不浮,止水带附近混凝土应振捣落实。
支模浇筑混凝土:按设计规定结构尺寸支装模板,模板垂直平整,牢固可靠,浇筑混凝土时采用行夯振捣或平板振捣器,木抹搓平,墙体部位搓成麻面,其它部位压实抹光。达到设计要求及市政规范规定要求。
井底底板混凝土浇筑前要对底板中线桩、高程线进行复核。采用平板振捣器振捣。要避免骨料分离,要控制好混凝土溻落度。浇筑完成后,及时采取保温、养护措施。
7、砌筑窨井:
采用Mu10.0砖,M5.0水泥砂浆实砌,在顶部用400*370C20钢筋混凝土圈梁做盖板底座,并在井底、井壁做20厚1:2防水砂浆抹面。
检查井在砌筑前应先清扫基础表面,清除杂物,并保持基础表面无泥浆。
在砌筑基础面上,应铺筑座浆后方可砌砖墙,砌墙应做到墙面平直、宽度一致,井体不走样,砌砖时每皮应错缝砌筑,内外搭接,并安装好铁爬梯,砖缝中砂浆均应饱灌,不得有通缝,缝宽一般为10mm。
砖墙砌筑至一定高度时,应采用1:2防水砂浆进行抹面,粉刷前应将砖墙面洒水湿润,抹面工作应先刮糙打底后抹光,内外粉刷接缝应错开,以防渗水,粉刷后不得有起壳,裂缝等现象出现。
8、土方回填;
回填土密实度要求,胸腔部位≥90%,管顶以上50cm处≥85%。
回填土方时应注意以下事项:
a、回填时应无积水,不得回填杂填土、腐植土和建筑垃圾。
b、沟槽两侧应同时回填,两侧高差不得超过30cm,回填土铺土厚度不得超过30cm,并分层夯实,两层回填土搭接,应将夯实层成阶梯状。
c、土方回填必须达到设计及施工规范要求,经抽样,密实度试验合格后,方可继续填筑上层土方,达不到规范要求应停止处理,不准回填。
错误!未找到引用源。垫层、基层:表面应坚实平整,垫层混合料粒径要均匀,杂质含量少,水泥稳定层混合料级配均匀,色泽一致,摊铺后无明显的粗细颗粒离析现象,摊铺碾压后,表面应平整、坚实,轮迹深度不得大于5mm,表面不得有浮料、脱皮、松散等现象出现。基层标高正确,水泥稳定层碾压后洒水养护必须在7天以上。
垫层、基层质量控制:压实度、承载板及弯沉合格率必须达到100%,水泥稳定基层顶面,中线高程允许偏差20mm,厚度允许偏差为10mm,平整度允许偏差10mm,合格率控制在93%左右。
8、工作井盖板:
2.4电缆井盖板的预制及安装
本公司拟在本公司预制厂进行盖板构件的生产。盖板采用C20商品混凝土浇筑,钢筋Q235,Ⅰ级制作,模板采用0.8cm厚的钢板制作。盖板的几何尺寸必须达到设计标准,线条与人行道的方格保持一致,且面层光滑纹理清晰。另外,准备100m2的防雨棚,以防盖板浇筑制作时,被雨水冲刷和寒霜击打。盖板安装时,采用反铲挖掘机吊装,人工配合的方式进行。盖板的横坡必须同人行道横坡一致。每块盖板须加提手孔,以便今后起盖检查。盖板面标高和人行道或道路面平,盖板盖在有启口的C20钢筋混凝土圈梁中。
七、分支箱安装质量管理
1、工艺流程:
1.1分支箱安装要求:
1.1.1分支箱应安装在安全、干燥、易操作的场所。配电箱(盘)安装时,其底口距地一般为1.5m;在同一建筑物内,同类盘的高度应一致,允许偏差为10mm。
1.1.2分支箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线(PE线为黄绿相间的双色线也可采用编织软裸铜线),但PE保护地线不允许利用箱体或盒体串接。
1.1.3分支箱配线排列整齐,并绑扎成束,在活动部位应固定。盘面引出及引进的导线应留有适当余度,以便于检修。
1.1.4导线剥削处不应伤线芯或线芯过长,导线压头应牢固可靠,多股导线不应盘圈压接,应加装压线端子(有压线孔者除外)。如必须穿孔用顶丝压接时,多股线应涮锡后再压接,不得减少导线股数。
1.1.5分支箱的盘面上安装的各种刀闸及自动开关等,当处于断路状态时,刀片可动部分均不应带电(特殊情况除外)。
1.1.6垂直装设的刀闸及熔断器等电器上端接电源,下端接负荷。横装者左侧(面对盘面)接电源,右侧接负荷。
1.1.7分支箱上的电源指示灯,其电源应接至总开关的外侧,并应装单独熔断器(电源侧)。盘面闸具位置应与支路相对应,其下面应装设卡片框,标明路别及容量。
1.1.8分支箱内的交流,直流或不同电压等级的电源,并具有明显标志。
1.1.9分支箱内,应分别设置中性N和保护地线(PE线)汇流排,中性线N和保护地线应在汇流排上连接,不得绞接,并应有编号。
1.1.10当PE线所用材质与相线相同时应按热稳定要求选择截面不应小于表1.1.10所示。
PE线最小截面表1.1.10
相线线芯截面S(m㎡)
PE线最小截面
(m㎡)
相线线芯截面S(m㎡)
PE线最小截面(m㎡)
S≤16
S
S>35
S/2
16≤S≤35
16
注:用此表若得出非标准藿面时,应选用与之最接近的标准截面导体,但不得小于:裸铜线4mm2,裸铝线6mm2,绝缘铜线索1.5mm2,绝缘铝线2.5mm2。
1.1.11分支箱上的母线其相线应涂颜色标出,A相(11)应涂黄色;B相(12)应涂绿色;C相(13)应涂红色;中性线N相应涂淡蓝色;保护地线(PE线)应涂黄绿相间双色。
1.1.12分支箱应安装牢固,平正,其垂直偏差不应大于3mm;
1.1.13固定面板的机螺丝,应采用镀锌圆帽机螺丝,其间距不得大于250mm,并应均匀地对称于四角。
1.2暗装配电箱的固定:
1.2.1根据预留孔洞尺寸先将箱体找好标高及水平尺寸,并将箱体固定好,然后用水泥砂浆填实周边并抹平齐,待水泥砂浆凝固后再安装盘面和贴脸。如箱底与外墙平齐时,应在外墙固定金属网后再做墙面抹灰。不得在箱底板上抹灰。安装盘面要求平整,周边间隙均匀对称,贴脸(门)平正,不歪斜,螺丝垂直受力均匀。
1.3绝缘摇测:
1.3.1配电箱(盘)全部电器安装完毕后,用500V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间,相线与中性线之间,相线与保护地线之间,中性线与保护地线之间。两人进行摇测,同时做好记录,做为技术资料存档。
八、质量标准
2.1一般规定
(1)建筑电气工程施工现场的质量管理,除应符合现行国家标准《建筑工程施工质量验收统一标准》GB50300—2001的3.0.1规定外,尚应符合下列规定:
(2)装电工、焊工、起重吊装工和电气调试人员等,按有关要求持证上岗:
(3)安装和调试用各类计量器具,应检定合格,使用时在有效期内。
2.1.1主要设备、材料、成品和半成品进场验收
(1)主要设备、材料、成品和半成品进场检验结论应有记录,确认符合本规范规定,才能在施工中应用。
(2)确认符合设计规范和相关技术标准规定,才能在施工中应用。
(3)依法定程序批准进入市场的新电气设备、器具和材料进场验收,除符合本规范规定外,尚应提供安装、使用、维修和试验要求等技术文件。
(4)进口电气设备、器具和材料进场验收,除符合本规范规定外,尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。
(5)经批准的免检产品或认定的名牌产品,当进场验收时,宜不做抽样检测。
(6)高低压成套配电柜、蓄电池柜、不间断电源柜、控制柜(屏、台)及动力、照明配电箱(盘)应符合下列规定:
a、查验合格证和随带技术文件,实行生产许可证和安全认证制度的产品,有许可证编号和安全认证标志。不间断电源柜有出厂试验记录;
b、外观检查:有铭牌,柜内元器件无损坏丢失、接线无脱落脱焊,蓄电池柜内电池壳体无碎裂、漏液,充油、充气设备无泄漏,涂层完整,无明显碰撞凹陷。
2.1.2工序交接确认
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装应按以下程序进行:
a、埋设的基础型钢和柜、屏、台下的电缆沟等相关建筑物检查合格,才能安装柜、屏、台;
b、室内外落地动力配电箱的基础验收合格,且对埋入基础的电线导管、电缆导管进行检查,才能安装箱体;
c、墙上明装的动力、照明配电箱(盘)的预埋件(金属埋件、螺栓),在抹灰前预留和预埋;暗装的动力、照明配电箱的预留孔和动力、照明配线的线盒及电线导管等,经检查确认到位,才能安装配电箱(盘);
d、接地(PE)或接零(PEN)连接完成后,核对柜、屏、台、箱、盘内的元件规格、型号,且交接试验合格,才能投入试运行。
2.1.3主控项目
(1)柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠;装有电器的可开启门,门和框架的接地端子间应用裸编织铜线连接,且有标识。
(2)低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。柜(屏、台、箱、盘)内保护导体应有裸露的连接外部保护导体的端子,当设计无要求时,柜(屏、台、箱、盘)内保护导体最小截面积SP不应小于表(2)的规定。
表(2)保护导管的截面积
相线的截面积S(mm2)
相应保护导体的最小截面积Sp(mm2)
S≤16
16<S≤35
35<S≤400
400<S≤800
S≥800
S
16
S/2
200
S/4
注:S指柜(屏、台、箱、盘)电源进线相线截面积,且两者(文S)材质相同。
低压成套配电柜交接试验,必须符合本规范第4.1.5条的规定。
(3)柜、屏、台、箱、盘问线路的线间和线对地间绝缘电阻值,馈电线路必须大于0.5MQ;二次回路必须大于1MQ。
(4)柜、屏、台、箱、盘间二次回路交流工频耐压试验,当绝缘电阻值大于10MQ时,用2500V兆欧表摇测1min,应无闪络击穿现象;当绝缘电阻值在1~10MQ时,做1000V交流工频耐压试验,时间1min,应无闪络击穿现象。
(5)照明配电箱(盘)安装应符合下列规定:
a、箱(盘)内配线整齐,无绞接现象。导线连接紧密,不伤芯线,不断股。垫圈下螺丝两侧压的导线截面积相同,同一端子上导线连接不多于2根,防松垫圈等零件齐全;
b、箱(盘)内开关动作灵活可靠,带有漏电保护的回路,漏电保护装置动作电流不大于30mA,动作时间不大于0.1s。
c、照明箱(盘)内,分别设置零线(N)和保护地线(PE线)汇流排,零线和保护地线经汇流排配出。
2.2一般项目
2.2.1基础型钢安装应符合表3.3.1的规定。
项目
允许偏差
(mm/m)
(mm/全长)
不直度
1
5
水平度
1
5
不平行度
5
2.2.2柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接,且防松零件齐全。
2.2.3柜、屏、台、箱、盘安装垂直度允许偏差为1.5%0,相互间接缝不应大于2mm,成列盘面偏差不应大于5mm。
2.2.4柜、屏、台、箱、盘内检查试验应符合下列规定:
(1)控制开关及保护装置的规格、型号符合设计要求;
(2)闭锁装置动作准确、可靠;
(3)主开关的辅助开关切换动作与主开关动作一致;
(4)柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称,或操作位置,接线端子有编号,且清晰、工整、不易脱色。
2.2.5低压电器组合应符合下列规定:
(1)发热元件安装在散热良好的位置;
(2)熔断器的熔体规格、自动开关的整定值符合设计要求;
(3)外壳需接地(PE)或接零(PEN)的,连接可靠;
(4)端子排安装牢固,端子有序号,强电、弱电端子隔离布置,端子规格与芯线截面积大小适配。
2.2.6柜、屏、台、箱、盘间配线:电流回路应采用额定电压不低于750V、芯线截面积不小于2.5mm。的铜芯绝缘电线或电缆:除电子元件回路或类似回路外,其他回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的铜芯绝缘电线或电缆。
2.2.7连接柜、屏、台、箱、盘面板上的电器及控制台、板等可动部位的电线应符合下列规定:
(1)采用多股铜芯软电线,敷设长度留有适当裕量:
(2)线束有外套塑料管等加强绝缘保护层;
(3)与电器连接时,端部绞紧,且有不开口的终端端子或搪锡,不松散、断股:
(4)可转动部位的两端用卡子固定。
2.2.8照明配电箱(盘)安装应符合下列规定:
(1)位置正确,部件齐全,箱体开孔与导管管径适配,暗装配电箱箱盖紧贴墙面,箱(盘)涂层完整;
(2)箱(盘)内接线整齐,回路编号齐全,标识正确:
(3)箱(盘)不采用可燃材料制作;
(4)箱(盘)安装牢固,垂直度允许偏差为1.5‰:底边距地面为1.5m,照明配电板底边距地面不小于1.8m。
3、应注意的质量问题
3.1配电箱(盘)的标高或垂直度超出允许偏差,是由于测量定位不准确或者是地面高低不平造成的,应及时进行修正。
3.2盘面电具、仪表不牢固、平正或间距不均,压头不牢、压头伤线芯,多股导线压头未装压线端子。闸具下方未装卡片框。螺丝不紧的应拧紧,间距应按要求高速均匀,找平整。伤线芯的部分应剪掉重接,多股线应装上压线端子,卡片框应补装。
3.3接地导线截面不够或保护地线截面不够,保护地线串接,对这些不符合要求的应按有关规定进行纠正。
3.4盘后配线排列不整齐。应按支路绑扎成束,并固定在盘内。
3.5配电箱(盘)缺零部件,如合页、锁、螺丝等,应配齐各种安装所需零部件。
3.6配电箱体周边、箱底、管进箱处、缝隙过大、空鼓严重、应用水泥砂浆将空鼓处填实抹平。
3.7铁箱内壁焊点锈蚀,应补刷防锈漆。铁箱不得用电(汽)焊进行开孔,应采用开孔器进行开孔。
3.8配电箱内二层板与进、出线配管位置处理不当,造成配线排列不整齐,在安装配电箱时应考虑进出线配管管口位置应设置在二层板后面。
4、质量记录
4.2电气绝缘电阻测试记录。
九、 防雷及接地安装质量管理
1、工艺流程:接地体焊接——引下线焊接暗敷——避雷带安装焊接
1.1接地体安装工艺:
人工接地体安装应符合以下规定:
1.1.1采用搭接焊时,其焊接长度如下:
(1)镀锌扁钢不小于其宽度的2倍,三面施焊。(当扁钢宽度不同时,搭接长度以宽的为准)。敷设前扁钢需调直,煨弯不得过死,直线段上不应有明显弯曲,并应立放。
(2)镀锌圆钢焊接长度为其直径的6倍并应双面施焊。(当扁钢宽度不同时,搭接长度以宽的为准)。敷设前扁钢需调直,煨弯不得过死,直线段上不应有明显弯曲,并应立放。
(3)镀锌圆钢焊接长度为其直径的6倍并应双面施焊(当直径不同时,搭接长度以直径大的为准)。
(4)镀锌圆钢与镀锌扁钢连接时,其长度为圆钢直径的6倍。
1.1.2利用柱形桩基及平台钢筋做好接地体,按设计图尺寸位置,找好桩基组数位置,把每组桩基四角钢筋搭接封焊,再与柱主筋(不少于2根)焊好,并在室外地面以下,将主筋预埋好接地连接板,清除药皮,并将两根主筋用色漆做好标记,便于引出和检查,并应及时请质检部门进行隐检,同时做好隐检记录。
1.2支架安装:
1.2.1支架安装应符合下列规定:
(1)所有支架必须牢固,灰浆饱满,横平竖直。
(2)支架水平间距不大于1m(混凝土支座不大于2m);垂直间距不大于1.5m。各间距应均匀,允许偏差30mm。转角处两边的支架距转角中心不大于500mm。
(3)支架应平直。水平度每2m检查段允许偏差3/1000,垂直度每3m检查段允许偏差2/1000;但全长偏差不得大于10mm。
(4)埋注支架所用的水泥砂浆,其配合比不应低于1:2。
1.3防雷引下线暗敷设:
1.3.1防雷引下线暗敷设应符合下列规定:
(1)圆钢直径不得小于12mm。
(3)利用主筋作暗敷引下线时,每条引下线不得少于二根主筋。
(4)现浇混凝土内敷设引下线不做防腐处理。
(6)每栋建筑物至少有两根引下线(投影面积小于50㎡的建筑物例外)。防雷引下线最好为对称位置,例如两根引下线成“-”字形或“乙”字形,四根引下线要做“I”字形,引下线间距离不应大于20m,当大于20m时应在中间多引一根引下线。
1.3.2防雷引下线暗敷设做法:
利用主筋(直径不少于Φ16mm)作引下线时,按设计要求找出全部主筋位置,用油漆作好标记,距室外地坪1.8m处焊好测试点,随钢筋逐层串联焊接至顶层,焊接出一定长度的引下线,搭接长度不应小于100mm,做完后请有关人员进行隐检,做好隐检记录。
1.4避雷网安装:
2.1避雷引下线和变配电室接地干线敷设
2.1.1主控项目
暗敷在建筑物抹灰层内的引下线应有卡钉分段固定;明敷的引下线应平直、无急弯,与支架焊接处,油漆防腐,且无遗漏。
2.1.2一般项目
1、钢制接地线的焊接连接应符合GB50303-2002第24.2.1条的规定,材料采用及最小允许规格、尺寸应符合GB50303-2002第24.2.2条的规定。
施工现场必须采用TN-S接零保护系统,如总配电源无保护零线,则应由总配置漏电保护器电源侧的零线与重复接地连接后引出。
2、施工现场的重复接地不得少于3处,即总配电箱、末端开关箱和总配出线超过50M的分配箱处。重要接地体应采用角钢、钢管或圆钢,所有接地系统中不得用螺纹钢材,重复接地电阻不得大于10欧姆。施工现场每月检测一次。
3、电气设备的金属外壳及配电箱、箱门均必须与专用保护零线连接。专用保护零线应由配电室的零线或第一级漏电保护器电源侧的零线引出。
4、施工现场不允许一部分设备作保护接零,另一部分作保护接地。
5、施工现场的接地与接零系统必须使用统一的绿、黄双色线,任何情况下严禁将双色线作工作零线或相线使用。保护零线应不小于工作零线的截面或相线的一半,总配重复接地线不得小于电源工作零线的线径,与电气设备、配电箱等连接的保护零线应为不小于25mm2的多股双色线。
展开阅读全文
