服务器虚拟化解决方案可行性研究报告.doc

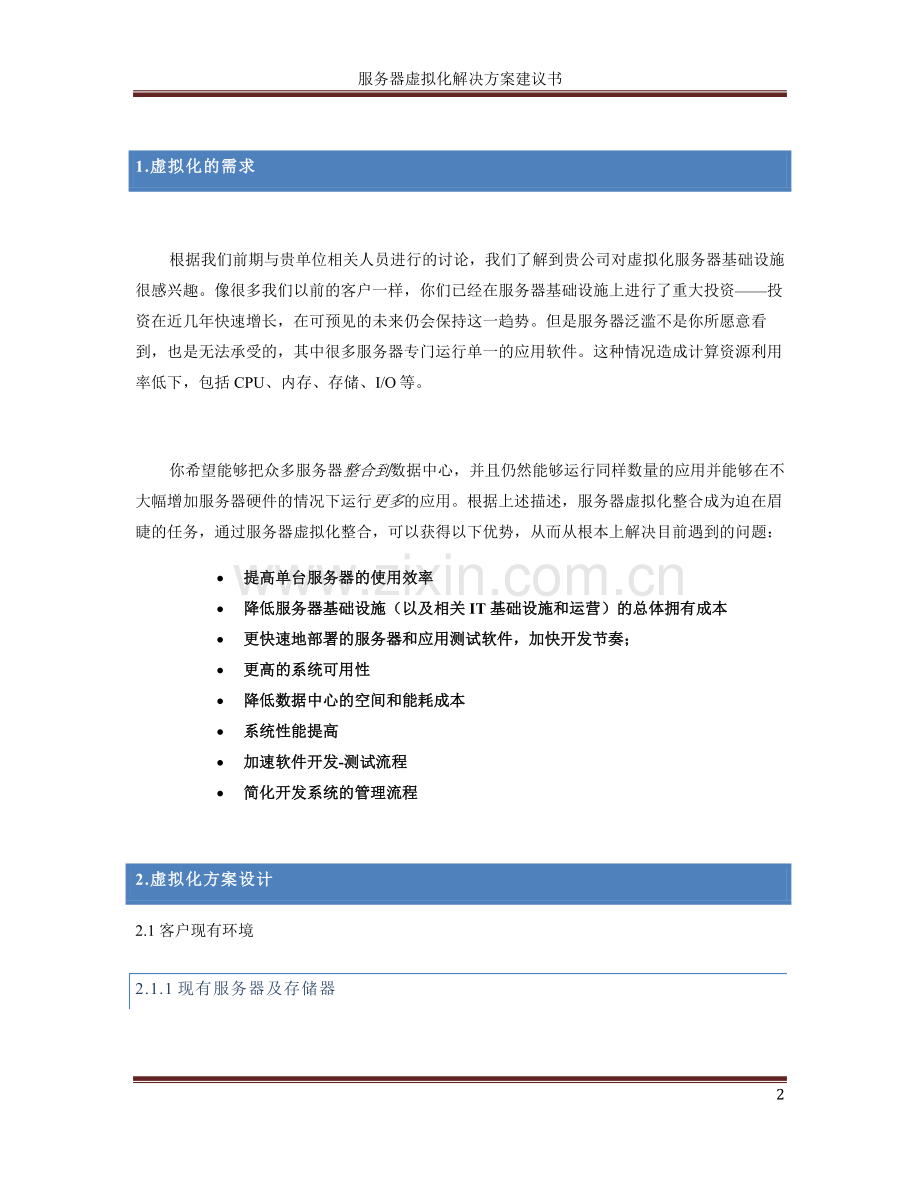

服务器虚拟化解决方案建议书目录1.虚拟化的需求22.虚拟化方案设计22.1.1 现有服务器及存储器22.1.2 虚拟服务器及存储器目标32.1.3 拟运行应用32.2虚拟化解决方案的设计和实施角色定义33.虚拟化平台的软硬件组件说明43.1连接拓扑图43.2 VSPHERE Server配置说明53.3 SAN集中共享存储73.3.1 产品优势83.3.2 产品技术规格153.4 集中管理、自动化及优化运行194.虚拟化方案实施综述214.1虚拟化方案主要实施要点224.2虚拟化项目实施知识转移内容234.3时间表、交付文档255. 设备配置清单261.虚拟化的需求根据我们前期与贵单位相关人员进行的讨论，我们了解到贵公司对虚拟化服务器基础设施很感兴趣。像很多我们以前的客户一样，你们已经在服务器基础设施上进行了重大投资投资在近几年快速增长，在可预见的未来仍会保持这一趋势。但是服务器泛滥不是你所愿意看到，也是无法承受的，其中很多服务器专门运行单一的应用软件。这种情况造成计算资源利用率低下，包括CPU、内存、存储、I/O等。你希望能够把众多服务器整合到数据中心，并且仍然能够运行同样数量的应用并能够在不大幅增加服务器硬件的情况下运行更多的应用。根据上述描述，服务器虚拟化整合成为迫在眉睫的任务，通过服务器虚拟化整合，可以获得以下优势，从而从根本上解决目前遇到的问题： 提高单台服务器的使用效率 降低服务器基础设施（以及相关 IT 基础设施和运营）的总体拥有成本 更快速地部署的服务器和应用测试软件，加快开发节奏； 更高的系统可用性 降低数据中心的空间和能耗成本 系统性能提高 加速软件开发-测试流程 简化开发系统的管理流程2.虚拟化方案设计2.1 客户现有环境2.1.1现有服务器及存储器1. 现有IBM X3850 X5服务器2台。配置为：4U高机架式，2颗Xeon 2*8核至强E7-4820处理器，2.0GHz CPU，64GB内存，集成2个千兆以太网端口（RJ45）。2. 存储器：现有存储器为IBM V3500磁盘柜，现有硬盘2T*3块。该存储器最大支持硬盘扩充存储为24T。2.1.2 虚拟服务器及存储器目标1. 以2台IBM X3850 X5服务器作为虚拟服务器平台基础。内存不升级。2. 新增存储器容量不小于96T。并为未来应用预留扩展。2.1.3 拟运行应用1. 目前共有10台单服务器分别运行10个网站程序，经服务器虚拟化平台建设完成后，将10个网站应用迁移至虚拟化平台中。2. 即将建设的资源库系统、媒资管理系统、协同办公OA系统、汉籍数字图书馆系统及其他网站及重点项目服务，计划部署在虚拟化平台中，共享使用虚拟化存储器。目前预计14个系统应用，需通过虚拟化平台虚拟出应用环境，并保证系统正常、安全运行。2.2虚拟化解决方案的设计和实施角色定义成功交付虚拟化解决方案需要具备特定专业技能的个人之间进行良好的团队协作。本建议书列出了我们规划和实施虚拟化解决方案各种角色及其职责：销售团队 通常是一个由“客户主管”领导的小组，包括：一名实现企业级服务器与存储销售的“系统顾问”，以及一个制作报价并处理订单的内部小组。销售/客户团队发现、确认并完成虚拟化销售机会，并依靠服务计划专家处理咨询计划的细节。服务计划专家 负责确定客户目标，确定咨询范围并制定包括工作量估计、成本和价格等在内的咨询计划（通常以“工作说明书”的形式）。他们必须与客户功能设定准确的预期，并能够协助升级和后续销售工作。服务计划专家通常在咨询与服务销售领域拥有10年以上的经验。虚拟化架构师 需要对IT基础设施有广泛的了解，并深入了解客户如何使用虚拟化达到目标。他们是VMware认证专家；通常拥有10年以上的IT咨询经验。一个人可以同时担任服务计划专家和虚拟化架构师。或者，可以担任虚拟化架构师和现场顾问。现场顾问 要求在服务器、操作系统方面拥有深厚的技术知识，并且对网络和存储有深入的了解。他们是VMware认证专家，通常拥有5年以上的咨询经验。项目经理 协调服务的交付，确保所涉及的各方准确地沟通特别是客户的管理人员和我方的销售与服务管理人员。项目经理通常拥有10年以上的项目管理和咨询经验。3.虚拟化平台的软硬件组件说明3.1连接拓扑图在已有的两台服务器上扩充网卡，作为虚拟化平台的VSPHERE主机。每台服务器6个网卡的分配如图所示：1. 对整个Vsphere平台的管理网络，1端口；2. 基于系统维护考虑的VMotion网络，1端口；3. VM需要给前端业务系统提供服务的网络，2端口；4. 服务器与后端存储连接的存储网络，2端口。3.2 VSPHERE SERVER配置说明本方案的主体部分即一组安装了VMware VSPHERE Server软件的服务器。VMware vSphere是VMware虚拟架构套件的基础组成部分，是动态、自我优化的 IT 基础结构的基础。VMware VSPHERE Server是一个强健、经过生产验证的虚拟层，它直接安装在物理服务器的裸机上，将物理服务器上的处理器、内存、存储器和网络资源抽象到多个虚拟机中。通过跨大量虚拟机共享硬件资源提高了硬件利用率并大大降低了资金和运营成本。通过高级资源管理、高可用性和安全功能提高了服务级别 - 对于资源密集型的应用程序也不例外。单台物理服务器配置多个虚拟服务器的性能依据根据统计，对于传统的服务器应用方式，通常服务器的平均利用率在5-15%之间，而采用虚拟架构整合后，服务器的平均利用率可达到60%-80%。我们完全可以通过在多台服务器上创建多个虚拟服务器的方式，来完成传统方式需要数十台双核服务器才能完成的工作，用户在降低成本的方式，还大大减少了环境的复杂性，降低了对机房环境的需求，同时具有更灵活稳定的管理特性。采用VMware虚拟架构相比于传统单台服务器部署单一应用方式的另外一个好处是，可以充分满足不同应用对系统资源的不同要求，如有的应用只需要一个3.0 GHz CPU，512MB的内存就可以很好的运行，而有的高访问率、高吞吐量的应用则需要2个甚至是4个双核的CPU，8GB的内存才能保证稳定的运行，在传统方式下，往往不可能针对每一种应用来采购服务器，而是用一种或几种标准配置的服务器来统一采购，这样，势必会造成某些应用资源富裕，而另一些应用面临资源紧张的情况，且应用之间不能互相调配资源。采用虚拟架构后，由于每个虚拟机所需使用的系统资源都是由虚拟架构软件统一调配，这种调配可以在虚拟机运行过程中在线的发挥作用，使得任何一个应用都可以有充分保证的资源来稳定运行，同时，该应用在此时用不到的资源又可以被其他更需要资源的应用临时借用过去，最大限度的提高了整体系统的资源利用率。每一台虚拟服务器都可以利用VMware 虚拟对称式多重处理 (SMP)技术，通过使单个虚拟机能够同时使用多个物理处理器，增强了虚拟机性能。作为一项独特的 VMware 功能，Virtual SMP 支持虚拟化需要多处理器和密集资源的企业应用程序（如数据库、企业资源计划和客户关系管理）。3.3 SAN集中共享存储方案中，我们建议采用SAN集中存储方式，这样可以将每个虚拟机的文件系统创建在共享的SAN集中存储阵列上，VMware VMFS 虚拟机文件系统，是一种高性能的群集文件系统，允许多个VSPHERE Server 安装同时访问同一虚拟机存储。支持通过 VMware VCenter、VMware VMotion 技术、VMware DRS 和 VMware HA 提供的基于虚拟化的分布式基础结构服务。由于VMware的虚拟架构系统中的虚拟机实际上是被封装成了一个档案文件和若干相关环境配置文件，通过将这些文件放在SAN存储阵列上的VMFS文件系统中，可以让不同服务器上的虚拟机都可以访问到该文件，从而消除了单点故障。我们推荐EonStor DS系列(简称ESDS)磁盘存储系统是内嵌了丰富数据服务功能的企业级存储产品。它提供完善的数据保护功能，融合企业级存储的高可靠和高可用特性，秉承EonStor存储一贯的高性能和简单易用的特点，借助灵活的扩展能力，帮助企业用户构建和谐适用的存储应用平台。ESDS 3000系列磁盘存储系统是Infortrend公司融合众多存储尖端技术，潜心研究市场需求精心设计的磁盘阵列产品。拥有可灵活更换的主机接口扩展子卡（支持1GbiSCSI、8GbFC、16GbFC、10GbiSCSI、6GbSAS）和2个高速的SAS扩展口，增加了可用带宽，保证了整个系统的高运行能力和运行速度。ESDS 3016R磁盘存储系统具备卓越的数据保护功能，通过快照,卷复制/镜像等多种技术，最大限度的保障关键业务数据的完整性和连续性。设备一览如下图：3.3.1产品优势精良的控制器设计ESDS 3016R控制器采用Intel多核64位CPU和标配16GB最大32GB DDRIII内存，结合高速的PCI-E总线互联，每条PCI-E互联总线双工速率高达40Gb/s，确保存储系统在进行大数据量持续读写或高并发随机环境下依然保持高速的存储响应。ESDS 3016R采用高性能的双处理器架构，实现了芯片级的硬件XOR运算，支持SAS、SATA、SSD硬盘及其混插，最大限度的保证卓越性能，为企业提供了高可靠、高性能的存储服务。支持不同类型的扩展柜，包括4U/60bay高密度机柜，从而可在23U的机架空间内增加至316个磁盘驱动器的存储容量。历经多年完善，日臻完美的Firmware众所周知，磁盘阵列系统中RAID协议栈（RAID stack）的设计与开发极为复杂，时至今日，全球范围内能够独立进行RAID协议栈开发的厂商也是屈指可数，作为全球最早的控制器与存储整机厂商之一，Infortrend拥有一流的RAID协议栈设计与开发能力，同时在多协议整合，存储 target端实现，I/O控制，缓存与队列调整，磁盘智能调度等方面拥有众多专利技术，经过长达数十年的完善与优化，Infortrend凭借专业的技术研发能力已将存储固件系统（Firmware）的可靠性与性能带入一个全新的高度，发挥存储系统最佳的性能。融入诸多先进技术作为一家产品与技术型公司，Infortrend一贯注重行业趋势变更及技术演变，并将对此理解及时导入到产品创新当中。在ESDS 3016R磁盘存储系统中，融合了1Gb iSCSI、10Gb iSCSI、8Gb FC、16Gb FC、6Gb SAS主机通道，DDR3内存，PCI-E总线技术，SAS2.0磁盘通道技术，CacheSafe高级缓存管理等新的存储技术，全面提升存储系统的性能及技术领先性。卓越的性能ESDS 3016R可通过灵活mapping机制可实现单一存储卷在不同控制器不同通道的交叉映射，既提高了可靠性，也可结合Eonpath智能多路径管理软件的实现链路层的负载均衡。在缓存管理方式，ESDS 3016R磁盘存储系统拥有专利的缓存调度技术，可自动调节缓存读写比例，并实现数据的“后写”和“预读”，无论是带宽型的连续I/O，还是IOPS型的并行随机I/O，都可以实现较高的缓存命中率，从而实现较高的系统性能。超群的可靠性高可靠是Infortrend对于存储产品的一贯追求，在ESDS系列产品中，Infortrend不仅秉承了产品在设计，研发，制造方面的可靠性保障经验，更是以面向部门级核心存储的产品定位，在元器件选用，系统设计，制造工艺，出厂检验等诸多环节采用更为严苛的标准。ESDS系列磁盘存储系统在架构与系统设计方面的可靠性主要体现在以下几点： 全冗余，热插拔的系统部件嵌入式存储系统架构，内部采用Cableless金手指连接方式，采用模块化的FRU部件设计，确保了关键部件的容错能力。 可靠的主机连通性采用冗余主机通道，配合免费的多路径管理软件保证与交换网络或业务主机之间的的可靠连接，支持几乎所有系统平台上的多路径实现。 智能磁盘加电技术智能化硬盘延缓加电技术，实现磁盘顺序加电，避免同时加电产生瞬时高电流，杜绝由此引起的电源故障和系统故障。 Firmware内嵌的可靠性机制自动缓存清理自动介质扫描自动RAID重建自动缓存模式转换自动坏块扫描及重建磁盘自动复制写校验功能独立OS存储与独特的磁盘漫游技术ESDS系列磁盘存储系统的Firmware系统存储于一颗独立的芯片中，不占用任何硬盘空间，不存在误删除或因硬盘物理故障导致系统崩溃的风险，ESDS系列磁盘存储系统支持独特的磁盘漫游技术，即RAID元数据分布在每一块磁盘上，没有特定的“metadata”盘，因此在系统维护或更换硬盘时，可以任何调整位置，即使将所有硬盘拔下重新插入新的存储中，RAID数据不会发生任何逻辑不一致或数据丢失。灵活的可扩展性ESDS 3016R磁盘存储系统为3U/16bay规格设计，主柜可容纳16颗磁盘，并通过高速SAS扩展通道实现磁盘的扩展，可连接高达7个扩展柜，实现高达316颗磁盘的容量配置，并且扩展柜支持SAS、SATA、SSD多种磁盘规格，非常便于用户结合不同业务系统的数据存储特点，充分均衡可用性，容量和成本，实现数据的分层存储。完善的RAID功能特性ESDS 3016R磁盘存储系统支持RAID0、1、3、5、6、10、30、50、60、NRAID等多种RAID级别，数据条带从4KB到1024KB动态可调，充分满足不同应用对于存储系统不同的I/O需求特点，提供RAID迁移，RAID在线扩容，RAID级别调整，RAID组内磁盘复制并替换等丰富的功能特性，提升了配置的灵活性。ESDS 3016R磁盘存储系统可设定RAID系统初始化的模式，重建的优先级，并可针对主机连接数，延时参数，I/O队列深度，并发I/O连接数，队列标记，磁盘队列深度，磁盘延时，带内管理参数，设备类型等进行广泛的参数调整，以实现最优化的参数配置。ESDS 3016R磁盘存储系统的备援盘设计同样非常丰富多样，支持本地，全局和箱体等多种热备援模式设置，且没有热备援磁盘的数量限制，可实现最复杂的备援策略设计。强大的增强功能 自动精简技术通过预开启的自动精简功能，实现当数据块被写入的时候后，容量动态分配，可实现前端服务零停机的扩容。大大增加了管理的便捷性和实用性。 自动分层存储技术自动分层存储提供了一个充分利用不同存储介质优点的架构（包括高性能的SSD固态硬盘）。通过自动分层存储技术，用户可以享受SSD固态硬盘带来的性能优势，同时充分利用NL-SAS硬盘的容量。关键性数据自动分配到高速的固态硬盘，而NL-SAS硬盘则作为二层存储，处理非关键和需要存档的数据。拥有此项技术后，客户可以极大地提升存储的性能的同时还能获取更高投资回报率,在分层技术上，最大可以实现4层分层。丰富的数据保护功能ESDS 3016R磁盘存储系统支持丰富的数据保护功能，如快照，数据复制等功能，进一步强化了数据的安全性，提升了业务连续性。多样的数据保护方式同时提升了数据的价值，给数据分析，数据挖掘提供了实时性强，且不影响生产系统的数据来源。 卷快照卷拷贝/镜像节能环保的设计绿色存储，绿色IT等概念早已为行业乃至全社会所广泛接受和认可，Infortend公司从大处着眼，小处着手，在磁盘阵列产品中，于细节处充分彰显其节能环保的设计： 符合最新的RoHS国际绿色环保标准ESDS磁盘阵列主柜及磁盘扩展柜使用材料及制作工艺完全符合欧盟严格的RoHS环保限定标准。认证证书见附件Infortrend Statement on RoHS Compliance。 双速风扇ESDS磁盘阵列系统特有的双速风扇可通过监测电路依据自动调节转速：当磁盘阵列内部温度达到触发值时，风扇会自动由低速转高速运转；温度降到触发值以下，风扇会自动由高速转为低速，以节省电力资源。 80PLUS电源系统设计采用符合80PLUS标准电源系统，显著提高交直流电的转换效率，减少能耗。 磁盘MAID节电技术ESDS磁盘阵列系统提供磁盘休眠功能。通过调整休眠策略，可节省电力资源、延长磁盘使用寿命。当服务器对磁盘阵列某个Raid组无IO存取时，相应Raid组中的硬盘维持正常转速，等待服务器IO响应。等待过程超过Level 1的设定值时，相应Raid组就会进入level 1的节电模式（降低磁盘运行速度），继续等待，等待过程超过level 2中的设定值时，相应Raid组就会进入level 2节电模式（关闭磁盘马达）。广泛的兼容性支持Windows，Linux，AIX，HP-UX，Solaris，Novell，MAC OS等主流操作系统；支持Vmware，Xen，Hyper-V等虚拟化环境和VCS，MSCS，MC/SG，HACMP，RHCS，Sun Cluste，Rose，Oracle Rac等主流双机或集群。对于业界主流的光纤交换系统，UPS系统，也提供全面支持。便捷的管理方式支持LCD液晶面板、RS232、SANWatch、JAVA GUI、Telnet、Web Browser等多种管理方式和邮件、MSN、QQ、传真、局域网广播等多种事件通知机制。LCD管理面板 RS232终端管理界面SANWatch是Infortrend公司开发的一体化集中管理软件。通过在指定服务器或客户端上安装SANWatch管理软件，并将各套磁盘阵列管理口设定同一网段IP即可实现对全部Infortrend磁盘阵列的统一管理，用户可以无须再去费力安装若干相互独立的第三方软件，就可轻松实现对于存储系统的管理及数据应用操作。通过SANWatch软件，用户可轻松实现一机对多个盘阵的集中管理，有助于实时监测、配置磁盘阵列信息。ESDS 3016R磁盘存储系统提供SNMP，JAVA plugin，CLI等多种接口模式，其中CLI是功能最全面的接口方式，可对盘阵进行全面的配置，维护监控及性能优化。可利用SNMP，Plugin，CLI等方式与TSM，OPEN-VIEW，BMC，NETCOOL，NAGIOS等业界主流的网管软件相集成，也可与用户自有的监控或运维平台相集成。3.3.2 产品技术规格产品名称ESDS 3016R物理规格3U/16bay，标准机架式控制器系统控制器数量2处理器类型Intel 多核64位处理器,主频2.7GHz支持的RAID级别0,1(1+0),3,5,6,10,30,50,60高速缓存(每个控制器)4GB-16GB DDRIII主机接口类型8个8Gb FC主机通道和8个1Gb ISCSI主机通道扩展子卡:（支持1Gb10Gb iSCSI；8Gb16Gb FC；6Gb SAS）最大LUN数量2048最大主机连接数最大支持2048个主机冗余电源是冗余风扇模组是缓存备份（BBU、CBM）、CacheSafe支持CBM(Flash+BBU)磁盘系统扩展接口类型6Gb/s SAS 4x扩展通道数量2最大扩展柜数量7扩展柜型号(JBOD)ESDS JB 2016RESDS JB 2048RESDS JB 2060R支持的磁盘类型SAS、SATA、SSD最大硬盘数（单柜）16最大磁盘数量(系统)316管理系统SANWatchGUI管理套件内嵌RAIDWatch图形管理界面Web管理界面LCD液晶面版管理RS232C、超级终端管理Telnet/SSH管理事件通知Email、MSN、ICQ自动报警SNMP、FAX、SMS自动报警高级功能自动分级技术通过开启自动分级技术，自动的识别热点数据并动态迁移到高性能磁盘（SSD）中，极大的提升盘阵性能和效率自动精简功能通过预设置开启自动精简功能，实现零停机扩容路径冗余软件支持windows，linux，AIX，HP-UX，Solaris系统的多路径冗余快照数量分为标准和高级两种license模式：标准license 每源卷64个快照，每系统1024个快照；高级license每源卷256个快照，每系统4096个快照；卷复制/卷镜像数量高级license每系统32个复制源卷，每源卷最大建立8个复制对，每系统最大256个复制对；远程复制支持异步模式远程复制，不支持同步模式兼容性操作系统支持windows，linux，AIX，HP-UX,Solaris，Novell，MACOS等主流操作系统；HyperV,VmwareESX等虚拟化环境集群支持VCS,MSCS,MC/SG,HACMP,RHCS,SunCluster，Rose，OracleRac等主流双机或集群系统机箱系统电源模块2530W散热模块2单柜尺寸445mm (W) x 130mm (H) x 550mm (D)环境规范电气规范100VAC 10A to 240VAC 5A PFC(自动转换) 温度指标0 - 40（凝结环境），40 - 60（非凝结环境），相对湿度5% - 95%（非凝结环境）海拔高度12,000ft（凝结环境） ，40,000ft （非凝结环境）产品认证认证服务标准服务3年硬件/软件保固，8小时5天工作日电话，网络在线和电子邮件支持升级服务5年隔日（工作日）替换部件配送高级服务：5年全天候电话、网络在线和电子邮件支持+隔天（工作日）到现场诊断优质服务：5年全天候电话、网络在线和电子邮件支持+4小时内到现场诊断。5年标准服务3.4 集中管理、自动化及优化运行为了对服务器虚拟架构进行有效的管理和监控，方案中建议配置一台独立的Windows服务器作为虚拟化套件中的VirtualCenter服务器，VirtualCenter服务器为 IT 环境提供了集中化管理、操作自动化、资源优化和高可用性。基于虚拟化的分布式服务为数据中心提供了前所未有的响应能力、可维护性、效率和可靠性级别。以下 VirtualCenter附属产品提供了资源优化和高可用性特征。l 使用VMware DRS将可用资源与预定义的业务优先事务协调起来，同时使用 VMware分布式资源调度程序优化劳动力密集型和资源密集型操作。l 使用VMotion 迁移运行中的虚拟机和执行无中断的 IT 环境维护。l 使用 VMware HA 实现经济高效、独立于硬件和操作系统的应用程序可用性。VCenter提供了管理任意规模的虚拟 IT 环境所需的最高级别的简便性、效率、安全性和可靠性。4.虚拟化方案实施综述虚拟化实施向客户提供设计并获得同意的最终虚拟环境。在实施期间，顾问现场安装和配置设计中的VMware产品套件的各种功能。顾问还要验证安装满足特定的质量保证原则。此外，顾问通过知识转移会议向客户提供知识转移清单中的详细内容。根据设计，实施内容可能包括： VSPHERE Server安装和配置，包括存储、网络和VMotion License Server和VCenter安装 VCenter配置包括数据中心和HA / DRS集群配置 使用VMware Converter或第三方软件进行物理到虚拟（P2V）迁移 实施VMware的整合备份 使用质量保证清单验证质量保证情况 使用知识转移清单进行知识转移4.1虚拟化方案主要实施要点下表是根据我们的经验制定的实施模板4.2虚拟化项目实施知识转移内容任务完成情况(是，否，不清楚)Notes安装及配置1. 创建订制分区2. VSPHERE主机网络配置3. 认证服务器编辑以及配置4. VSPHERE服务器与存储的连接5. VSPHERE服务器多路径策略配置6. 负载均衡配置7. VI 客户端与VSPHERE服务器以及VCenter的连接8. 启动以及停止VSPHERE服务9. 配置与防火墙的通讯基本管理:10. 创建虚拟机11. 管理虚拟机12. 配置虚拟机13. 创建snapshots14. 创建模版及克隆15. 虚拟机迁移(VMotion)16. 用户以及用户组管理17. 虚拟架构的监控18. 任务，事件以及警报的管理19. 创建HA集群20. 创建DRS集群21. 在集群内增加或减少主机22. 创建和订制资源池23. 其它客户需求的培训内容24. 其它4.3时间表、交付文档虚拟化项目的每个阶段都包括进行一下阶段的工作所必需的几个具体的交付文档。每个阶段结束时，我们将一起审查前一阶段的结果并讨论后续计划。每个阶段的交付文档、时间表和费用见下表：阶段交付文档持续时间估计准备情况评估 虚拟化准备情况评估报告设计 详细的系统规格 实施计划实施 As-Built文档 质量保证清单 知识传递清单5. 设备配置清单序号设备名称配置规格数量单价小计1服务器网卡四端口服务器网卡23,5007,0002存储交换机LS-5800-32C-H3221,00042,0003VmwarevSpherevSphere企业版/CPU，一年服务427,500110,0004VmwarevCenter标准版，一年服务140,00040,0005P2V转换工具VMware Converter1免费合计199,000存储推荐两个方案：方案一，利用存储的数据分层功能，热点数据存放于SSD固态硬盘，其他数据存放于大容量近线SAS硬盘，配置价格如下：序号设备名称配置规格数量单价小计1ESDS DS3016RE8GbEiSCSI通道高性能双控冗余控制器配置32GB 一级缓存Cache backup module, Li-lon, 2GB Flash per controller, for ESDS family, BBU IDRAID级别支持 : RAID 0, 1 (0+1), 3, 5, 6, 10, 30, 50, 60; 支持全局热备或箱体热备或具备热备;标准6Gb/s SAS 2.0单柜最大16颗磁盘，系统最大316颗磁盘80 PLUS节能认证供电单元;配置智能多级别磁盘自动降速;冗余供电单元配置EonPath软件1标准版128张快照，标准版64对卷复制/镜像支持最大 2048 LUN独立SANWatch管理软件提供产品硬件三年固保; 下一工作日故障部件更换; 系统软件免费升级; 24 *7 远程电话支持;Enterprise 200GB SSD *4SAS HDD,4TB, 7200RPM *24EonStor DS Automated Storage Tiering1242,000242,000方案二，配置大容量近线SAS硬盘，配置价格如下：序号设备名称配置规格数量单价小计1ESDS DS3016RE8GbEiSCSI通道高性能双控冗余控制器配置32GB 一级缓存Cache backup module, Li-lon, 2GB Flash per controller, for ESDS family, BBU IDRAID级别支持 : RAID 0, 1 (0+1), 3, 5, 6, 10, 30, 50, 60; 支持全局热备或箱体热备或具备热备;标准6Gb/s SAS 2.0单柜最大16颗磁盘，系统最大316颗磁盘80 PLUS节能认证供电单元;配置智能多级别磁盘自动降速;冗余供电单元配置EonPath软件1标准版128张快照，标准版64对卷复制/镜像支持最大 2048 LUN独立SANWatch管理软件提供产品硬件三年固保; 下一工作日故障部件更换; 系统软件免费升级; 24 *7 远程电话支持;Enterprise 200GB SSD *4SAS HDD,3TB, 7200RPM *321185,000185,000目 录第一章 总 论1第二章 项目提出的背景和必要性4第一节 项目建设背景4第二节 项目建设的必要性4第三节 项目建设的先进性8第三章 市场分析与建设规模10第一节 市场分析10第二节 建设规模11第四章 工艺技术方案及设备选型12第一节 工艺技术方案12第二节 主要设备方案14第五章 原料、辅助材料及燃料的供应17第一节 主要原材料、辅助材料及公用工程供应来源17第二节 主要公用工程用量及供应18第六章 厂址选择和建设条件19第一节 厂址选择19第二节 建设条件19第七章 总图运输、土建及公用工程22第一节 总平面布置及运输22第二节 土建方案23第三节 公用工程24第八章 节 能29第一节 用能标准及设计规范29第二节 项目能源消耗种类及消耗情况30第三节 项目节能措施及效果分析31第九章 环境保护33第十章 劳动安全卫生及消防36第一节 劳动安全卫生36第二节 消 防38第十一章 机构组织与人力资源配置41第十二章 工程进度安排43第十三章 投资估算和资金筹措45第十四章 财务评价47第十五章风险分析50第一节 项目主要风险因素识别及应对措施50第二节 项目风险因素和风险程度分析表51第十六章 结论与建议5430
