配电线路故障在线监测系统作用及参数-.pptx

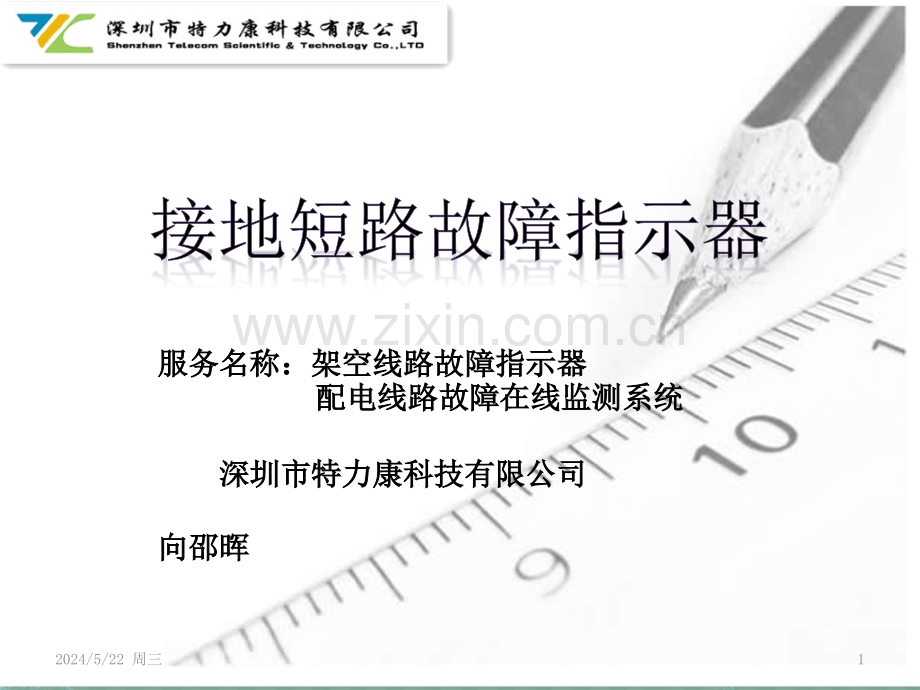

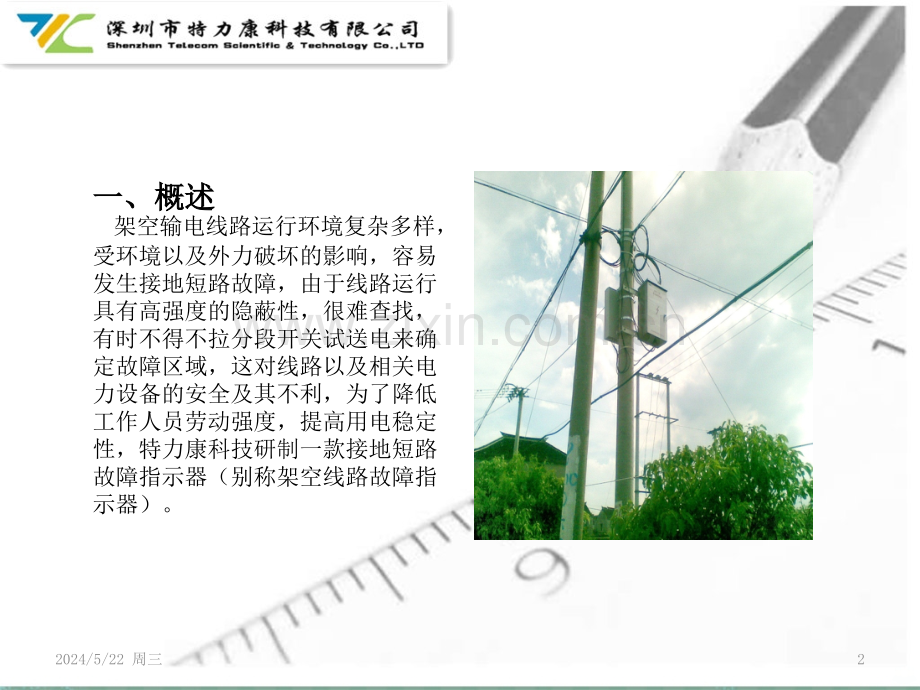

接地短路故障指示器接地短路故障指示器服务名称：服务名称：架空线路故障指示器架空线路故障指示器 配电线路故障在线监测系统配电线路故障在线监测系统 深圳市特力康科技有限公司深圳市特力康科技有限公司 向邵晖向邵晖2024/5/22 周三1一、概述一、概述架空输电线路运行环境复杂多样，受环境以及外力破坏的影响，容易发生接地短路故障，由于线路运行具有高强度的隐蔽性，很难查找，有时不得不拉分段开关试送电来确定故障区域，这对线路以及相关电力设备的安全及其不利，为了降低工作人员劳动强度，提高用电稳定性，特力康科技研制一款接地短路故障指示器（别称架空线路故障指示器）。2024/5/22 周三2二、产品结构二、产品结构1、架空通讯式故障指示器：若干组（3只/组）2、架空通信终端：若干台3、信息处理终端:1台4、计算机（中心站）:1台5、中心站软件（可选配成区域主站）:1套6、安装工具:按标准配送（1套/100只）2024/5/22 周三3三、工作原理三、工作原理 接地短路故障指示器（配电线路故障在线监测系统）利用线路出现故障时电流正突变以及停电来检测故障点，当线路发生短路、接地故障时，现场故障指示器立刻翻牌，并通过LED灯闪光，巡线人员可在现场借助指示器，迅速确定故障区段，并找出故障点，同时也可在后台监测中心对输电线路运行状态进行实时监测，对故障发生地点进行锁定，分段开故障区段，从而及时恢复无故障区段供电，减少停电时间以及范围。2024/5/22 周三4接地短路故障指示器原理图接地短路故障指示器原理图2024/5/22 周三5三、主要功能三、主要功能1、翻牌显示或发光显示360（如下图所示）范围内均可观察，帆牌方式时，显示牌采用夜视反光技术；2、故障指示器探头具有延时自动复位或（和）遥控复位的功能，自动复位时间可由用户指定或出厂前设定；故障发生时自动开始计时，返回时间误差不大于10%；3、识别故障：具有识别短路、接地故障的功能；并可区分永久性故障和瞬时性故障；2024/5/22 周三64、信号远传：内置无线通信模块，可将动作信号远传至架空通信终端；5、通信终端功能无线接收：接收通讯式故障指示器通过无线射频发回的故障点信息；信息发送：向中心站发送故障信息，可采用GSM、GPRS、RS232、RS485或以太网等通信方式；后备电源：配置太阳能电池板，用以给后备电源充电。后备电源可以维持通信终端连续15天工作，不需补充能量；2024/5/22 周三86、主站系统：主站软、硬件系统由中心站（前置机）、后台软件和后台硬件三部分组成。遵循IEC61968标准，采用信息交换总线（IEB）方式，实现与配电SCADA、故障定位以及其它系统接口等功能，并为实时数据的接入、实时数据和管理信息的集成以及应用功能扩展提供一个信息一体化的平台。2024/5/22 周三9四、技术参数：四、技术参数：1、通讯式故障指示器技术参数 故障指示器动作准确率：大于90%线路电压：10kV绝缘耐压：125kV短耐受电流能力：31.5kA/2s适应环境温度：-3070翻牌/闪光夜间可视距离：300m翻牌显示可动作次数：无限次（太阳能取电）连续闪光时间：5000小时 闪光时间间隔：5s无线通信距离：100m重量：550g电池寿命：10年 装置使用寿命：10年 抗风能力：风力150km/h不可松脱 防护等级：IP682024/5/22 周三102、通信终端技术参数工作电源 配置太阳能电池板为蓄电池充电 太阳能电池标称功率：12W太阳能电池工作电压：18V蓄电池使用寿命：大于5年 阴雨天气下连续工作时间：15天 静态功耗：不大于0.02W通信 通信方式：以太网、串口、无线公网等 通信规约：IEC60870-5-101、IEC60870-5-104或CDT等 使用寿命：8-10年适应环境 抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g防护等级：IP542024/5/22 周三11五、结束语五、结束语 随着电力事业的发展，电力线路结构越来越密集，线路故障概率相应增高，使得供电不稳定，接地短路故障指示器就是提高供电可靠性的重要措施之一，具有信息远传，故障自动定位等功能，已在配电系统中得到了很好的应用并取得了良好的效果，彻底改变了配电系统过去盲目巡线的做法，对提高供电可靠性和社会经济效益有重大意义。2024/5/22 周三12深圳市特力康科技有限公司深圳市特力康科技有限公司谢谢！谢谢！2024/5/22 周三13
