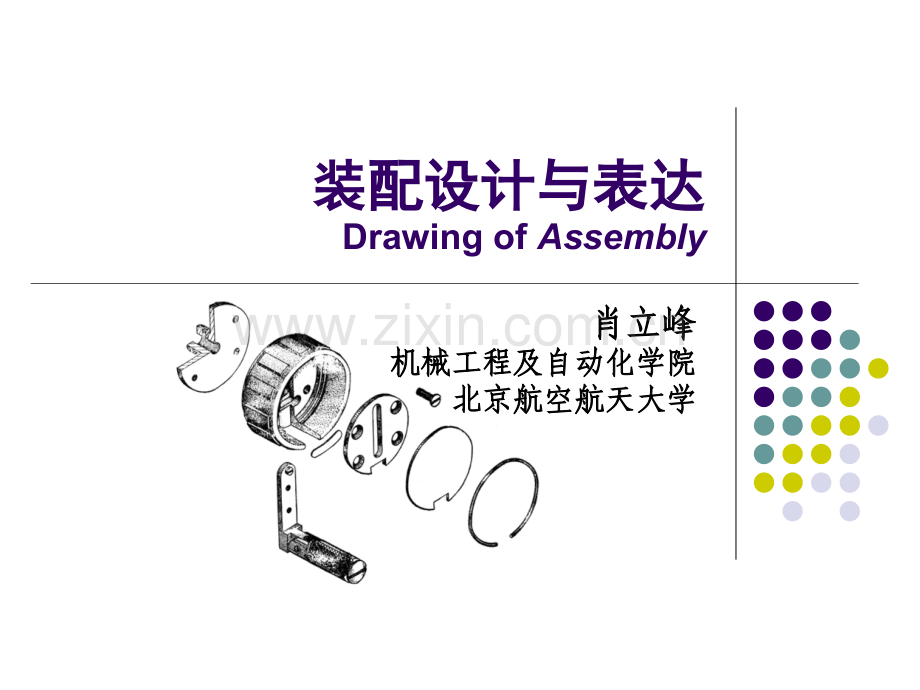

装配设计与表达装配设计与表达Drawing of Assembly肖立峰肖立峰机械工程及自动化学院机械工程及自动化学院北京航空航天大学北京航空航天大学北京航空航天大学机械工程及自动化学院装配的表达方法装配的表达方法l三维装配图三维装配图，如轴测装配图和爆炸图；l二维装配图二维装配图；装装配图：配图：表达机器、设备、表达机器、设备、部件的一种图样。部件的一种图样。北京航空航天大学机械工程及自动化学院装配图的作用与内容 作用：作用：（二维装配图）内容（二维装配图）内容:是为了表达机器各个部件之间的是为了表达机器各个部件之间的装配关系。装配关系。是制定装配工艺规程，是制定装配工艺规程，进行装配、检验、安装及维修的进行装配、检验、安装及维修的技术文件。技术文件。反映装配关系、反映装配关系、传动路线、联传动路线、联结关系、相对结关系、相对位置及工作原位置及工作原理等理等(1)一组视图。一组视图。(2)必要的尺寸。必要的尺寸。(3)技术要求。技术要求。(4)标题栏、零件编号标题栏、零件编号及明细栏。及明细栏。注：装配图中不需要详细给出全部尺寸注：装配图中不需要详细给出全部尺寸、结构结构、材料、材料、粗糙度等等粗糙度等等，这些应在零件图中作详细表达。这些应在零件图中作详细表达。北京航空航天大学机械工程及自动化学院装配图的规定画法一、一、相邻零件的接触表面和配合表面只画一条线；不接触表面和非配合相邻零件的接触表面和配合表面只画一条线；不接触表面和非配合表面画两条线。表面画两条线。两面不配合两面不配合两面接触两面接触两面配合两面配合二、二、两个两个(或两个以上或两个以上)零件邻接时，零件邻接时，剖面线的倾斜方向应相反或间隔剖面线的倾斜方向应相反或间隔不不同同。但同一零件在各视图上的剖面线方向和间隔必须一致。但同一零件在各视图上的剖面线方向和间隔必须一致。三、三、标准件和实心件按标准件和实心件按不剖不剖画。画。北京航空航天大学机械工程及自动化学院装配图的装配线与装配定位面装配图的装配线与装配定位面以轴为基准装配，由壳以轴为基准装配，由壳体零件和一系列标准件、体零件和一系列标准件、常用件配合组成。常用件配合组成。装配图如何反映装配图如何反映装配、拆卸关系装配、拆卸关系北京航空航天大学机械工程及自动化学院装配图的装配定位面（续）装配图的装配定位面（续）北京航空航天大学机械工程及自动化学院装配图的装配定位面（续）装配图的装配定位面（续）装配定位面是装配定位面是正确正确绘制装配图的表达基础！绘制装配图的表达基础！北京航空航天大学机械工程及自动化学院装配图的装配定位面（续）装配图的装配定位面（续）只有首先确定各零件的装配定位面，才能确定各零件的绘只有首先确定各零件的装配定位面，才能确定各零件的绘制顺序制顺序。一般复杂装配体的绘制，首先绘制壳体零件，然后根据彼此之间的装配关系依次地绘制其他零件的视图：l固定的刚性零件，相互以安装位置进行定位。l相互运动的工作零件，一般放置于不工作、自由静止状态时的位置。l当内部存在弹簧等可压缩零件时，一般取弹簧的压缩状态时的画法，即装配体内的零件一般按行程的中间状态绘制。l对于有填料密封的情况，相应的填料压盖与壳体之间的定位面可以在这两种状态中适度选择绘制。北京航空航天大学机械工程及自动化学院了解装配示意图了解装配示意图北京航空航天大学机械工程及自动化学院分析零件的装配定位面分析零件的装配定位面北京航空航天大学机械工程及自动化学院根据装配定位面实现装配根据装配定位面实现装配北京航空航天大学机械工程及自动化学院轴系零件的装配过程轴系零件的装配过程北京航空航天大学机械工程及自动化学院轴系零件的拆卸过程轴系零件的拆卸过程北京航空航天大学机械工程及自动化学院SolidWorks中的三维装配图中的三维装配图北京航空航天大学机械工程及自动化学院如何实现合理的装配设计如何实现合理的装配设计l两个零件接触时，在同一方向上只能有一个接触面，否则两个零件接触时，在同一方向上只能有一个接触面，否则会给零件制造和装配等工作造成困难会给零件制造和装配等工作造成困难 北京航空航天大学机械工程及自动化学院如何实现合理的装配设计（续）如何实现合理的装配设计（续）l滚动轴承如以轴肩或孔肩定位，则轴肩或孔肩的高度须滚动轴承如以轴肩或孔肩定位，则轴肩或孔肩的高度须小于轴承内圈或外圈的厚度，以便拆卸小于轴承内圈或外圈的厚度，以便拆卸 北京航空航天大学机械工程及自动化学院如何实现合理的装配设计（续）如何实现合理的装配设计（续）l为了保证轴肩和孔端紧密配合，孔端要倒角或轴根要切槽为了保证轴肩和孔端紧密配合，孔端要倒角或轴根要切槽 北京航空航天大学机械工程及自动化学院如何实现合理的装配设计（续）如何实现合理的装配设计（续）l为了保证两零件在装卸前后不致降低装配精度，便于加工为了保证两零件在装卸前后不致降低装配精度，便于加工和装拆，在可能的条件下，将有关零件相关部位做成通孔和装拆，在可能的条件下，将有关零件相关部位做成通孔 北京航空航天大学机械工程及自动化学院如何实现合理的装配设计（续）如何实现合理的装配设计（续）l用圆柱销或圆锥销将两零件定位时，为了加工和装拆的方用圆柱销或圆锥销将两零件定位时，为了加工和装拆的方便，在可能的条件下，最好将销孔做成通孔便，在可能的条件下，最好将销孔做成通孔 北京航空航天大学机械工程及自动化学院如何实现合理的装配设计（续）如何实现合理的装配设计（续）l为了装拆紧固件，要留有足够的空间。为了装拆紧固件，要留有足够的空间。北京航空航天大学机械工程及自动化学院装配图的特殊画法沿轴承盖与轴承座的结合面剖沿轴承盖与轴承座的结合面剖开，拆去上面部分，以表达轴开，拆去上面部分，以表达轴衬与轴承座的装配情况。衬与轴承座的装配情况。假想沿某些零件的结合面剖切，假想沿某些零件的结合面剖切，绘出其图形，以表达装配体内绘出其图形，以表达装配体内部零件间的装配情况部零件间的装配情况。沿零件结合面的剖切画法沿零件结合面的剖切画法北京航空航天大学机械工程及自动化学院装配图的特殊画法（续）假想画法假想画法常用于常用于表达运动机件的极限位置表达运动机件的极限位置，以及与本装配体有关但不属于，以及与本装配体有关但不属于本装配体的相邻零部件，可用双点画线表示。本装配体的相邻零部件，可用双点画线表示。运动机件的极运动机件的极限位置轮廓线限位置轮廓线画双点画线。画双点画线。北京航空航天大学机械工程及自动化学院装配图的特殊画法（续）简化画法简化画法 夸大画法夸大画法零件的零件的工艺结构工艺结构，如倒角、圆角、退，如倒角、圆角、退刀槽等可刀槽等可不画不画。薄垫片薄垫片的厚度、的厚度、小间隙等小间隙等可可适当夸大画出。适当夸大画出。滚动轴承、螺栓联接等可采用简滚动轴承、螺栓联接等可采用简化画法。化画法。北京航空航天大学机械工程及自动化学院装配图表达方法总结北京航空航天大学机械工程及自动化学院读图练习-装配图表达方法l分析润滑泵装配图中的表达方法北京航空航天大学机械工程及自动化学院装配图的视图选择一、视图选择的要求一、视图选择的要求 完全完全 部件的功用、工作原理、装配关系及安装关系等内容表达要完全。清楚清楚 读图时清楚易懂。二、视图选择的步骤和方法二、视图选择的步骤和方法 部件分析部件分析工作原理工作原理结结 构构配合关系配合关系连接固定关系连接固定关系相对位置关系相对位置关系 正确正确 视图、剖视、规定画法、及装配关系等的表示方法正确，符合国标规定。北京航空航天大学机械工程及自动化学院装配图的视图选择（续）工作原理：工作原理：图示柱塞泵是用于机床供油图示柱塞泵是用于机床供油系统的供油装置。系统的供油装置。小轮上面的凸轮（未画出）旋转时，由于升程的改变，使得柱塞上下往复移动，引起泵腔容积的变化，压力也随之改变，油被不断吸进、排出，起到供油作用。小轮小轮柱柱 塞塞柱塞套柱塞套泵泵 体体小轴小轴弹弹 簧簧排排油油吸吸油油弹弹 簧簧小小 球球螺螺 塞塞北京航空航天大学机械工程及自动化学院装配图的视图选择（续）柱塞与柱塞套装配在一起，柱塞套柱塞与柱塞套装配在一起，柱塞套用螺纹与泵体连接。柱塞下部压在用螺纹与泵体连接。柱塞下部压在弹簧上。弹簧上。装配及连接固定关系：装配及连接固定关系：共四条装配线：共四条装配线：1 1 柱塞、轴套、泵体：柱塞、轴套、泵体：2/3 2/3 吸油、排油部分的单向阀体吸油、排油部分的单向阀体4 4 小轮、小轴部分小轮、小轴部分由小球、弹簧、和螺塞等组成。由小球、弹簧、和螺塞等组成。用开口销固定在柱塞上部。用开口销固定在柱塞上部。小轮小轮柱柱 塞塞柱塞套柱塞套泵泵 体体小轴小轴弹弹 簧簧吸吸油油排排油油弹弹 簧簧小小 球球螺螺 塞塞北京航空航天大学机械工程及自动化学院装配图的视图选择（续）主视图主视图排排油油 选择主视图选择主视图 符合部件的符合部件的工作位置工作位置。选择原则：选择原则：选择其它视图选择其它视图表达主视图没能表达的内容。表达主视图没能表达的内容。能清楚表达部件的工作原理、主要能清楚表达部件的工作原理、主要的装配关系或其结构特征。的装配关系或其结构特征。柱塞泵的主视图如柱塞泵的主视图如何选呢？何选呢？北京航空航天大学机械工程及自动化学院装配图的视图选择还需选择什么视图还需选择什么视图呢？呢？俯视图俯视图A A往往复复 方案比较方案比较多考虑几种表达方案，比较多考虑几种表达方案，比较后确定最佳方案。后确定最佳方案。A A为了清楚表明柱塞在凸轮作为了清楚表明柱塞在凸轮作用下用下,上下往复运动的动作原上下往复运动的动作原理，特增加了理，特增加了A A向视图向视图。为了将吸油系统的装配关系及为了将吸油系统的装配关系及工作原理表达完全，需选择工作原理表达完全，需选择局局部剖的俯视图部剖的俯视图。北京航空航天大学机械工程及自动化学院装配图的尺寸标注装配尺寸装配尺寸安装尺寸安装尺寸外形尺寸外形尺寸性能（性能（规格规格）尺寸：）尺寸：表示部件的性能和规格的尺寸。表示部件的性能和规格的尺寸。装配尺寸：装配尺寸：零件之间的配合尺寸及影响其性能的重要相对位置的尺寸。零件之间的配合尺寸及影响其性能的重要相对位置的尺寸。安装尺寸：安装尺寸：将部件安装到机座上所需要的尺寸。将部件安装到机座上所需要的尺寸。外形尺寸：外形尺寸：部件在长、宽、高三个方向的最大尺寸。部件在长、宽、高三个方向的最大尺寸。北京航空航天大学机械工程及自动化学院装配图零件编号装配图零件编号 编号方法编号方法7 77 75 56 67 75 56 67 75 56 67 75 56 67 7 画黑点画黑点 画指引线画指引线 横线或圆横线或圆细实线细实线 数字数字(5(5或或7 7号字号字)(6(68mm8mm长长)螺纹紧固件的编号形式螺纹紧固件的编号形式北京航空航天大学机械工程及自动化学院观察：观察：北京航空航天大学机械工程及自动化学院装配图零件编号（续）装配图零件编号（续）相同零件只对其中一个编号相同零件只对其中一个编号,其数量填在明细栏内。其数量填在明细栏内。指引线不能相交指引线不能相交,在通过剖面线的区域时不能与剖面线在通过剖面线的区域时不能与剖面线平行。平行。零件编号应按顺时针或逆时针方向顺序编号，零件编号应按顺时针或逆时针方向顺序编号，全图按全图按水平方向或垂直方向整齐排列。水平方向或垂直方向整齐排列。应先画出需要编号零件的指引线和横线，检查无重复、应先画出需要编号零件的指引线和横线，检查无重复、无遗漏时，再统一填写序号。无遗漏时，再统一填写序号。北京航空航天大学机械工程及自动化学院装配图明细栏装配图明细栏明细栏是部件全部零件的详细目录明细栏是部件全部零件的详细目录,表中填有表中填有零件的序号、名称、数量、材料、附注及标准。零件的序号、名称、数量、材料、附注及标准。明细栏在标题栏的上方，当位置不够时可移一部分紧接标题栏左边继明细栏在标题栏的上方，当位置不够时可移一部分紧接标题栏左边继续填写续填写 。注注 意意附注及标准附注及标准序号序号 零件名称零件名称数量数量 材料材料1 12 2标题栏标题栏明细栏中的零件序号应与装配图中的明细栏中的零件序号应与装配图中的零件编号一致，并且由下往上填写，零件编号一致，并且由下往上填写，因此，因此，应先编零件序号再填明细栏应先编零件序号再填明细栏。1919 20 20附注及标准附注及标准序号序号 零件名称零件名称数量数量 材料材料北京航空航天大学机械工程及自动化学院画装配图的方法和步骤画装配图的方法和步骤l了解工作原理和装配关系。确定装配线和装配定位面画装配图前，必须先对所表达的部件的功用、工作原理、结构特点、零件之间的装配关系及技术条件等进行分析、为考虑视图方案奠定基础。l确定部件的视图表达方案。利用视图选择原则，确定相应的表达方案。小轮小轮柱柱 塞塞柱塞套柱塞套泵泵 体体小轴小轴弹弹 簧簧排排油油吸吸油油弹弹 簧簧小小 球球螺螺 塞塞北京航空航天大学机械工程及自动化学院画装配图的方法和步骤（续）画装配图的方法和步骤（续）l确定图幅确定图幅根据部件的大小，视图数量,确定画图的比例、图幅的大小，画出图框，留出标题栏和明细栏的位置。l布置视图布置视图画各视图的主要基准线，如主要的中心线、对称线和主要端面的轮廓线等。确定主要基准线时，各视图之间需要留有适当的间隔，尤其要注意留出标注尺寸、编号位置等。北京航空航天大学机械工程及自动化学院画装配图的方法和步骤（续）画装配图的方法和步骤（续）l画主要装配线画主要装配线先画主体零件（泵体）。从主视图开始，画各视图的主要轮廓。按装配顺序,基于确定的零件装配定位面。画主装配线上其它零件。北京航空航天大学机械工程及自动化学院画装配图的方法和步骤（续）画装配图的方法和步骤（续）l画其它装配线画其它装配线进、出口单向阀，小轮、轴等。l画细部结构画细部结构弹簧、销钉等。北京航空航天大学机械工程及自动化学院画装配图的方法画装配图的方法和步骤（续）和步骤（续）l完成装配图完成装配图检查无误后加深图线，画剖面线，标注尺寸，对零件进行编号，填写明细栏、标题栏，书写技术要求等，完成装配图。北京航空航天大学机械工程及自动化学院画装配图的方法和步骤（续）画装配图的方法和步骤（续）l装配图绘制的注意事项：装配图绘制的注意事项：几个视图的作图应同时进行。作图时应以主视图为主，几个视图同时进行，以保证投影对应准确，提高作图效率。而不应该孤立地一个一个画视图。注意各个零件的作图顺序。不要所以画零件的视图，避免造成装配关系的混乱，无法完成装配图。若后绘制的零件按照定位关系，挡住了前面的零件的有关结构时，需要注意可见性问题。画垂直方向进行装配的零件时，若该零件上还有其他零件挡住了其一部分或全部，则此零件的俯视图先不画。画水平方向进行装配的零件时，若该零件左边还有其他零件挡住，同样，该零件的左视图暂不画。等画出其上面或左面所有零件以后，再补画可见部分的投影，所以，虽然各零件的几个视图一般是同时画的，但不一定都一次画完全。在装配图中，由于装配图中零件较多，如无特殊要求，应尽量采用简化画法，使图面简明清晰。如一些工艺结构（倒角、圆角和退刀槽等）可不画，若干相同的零件组可以只详细画一到两组，其余只需要画出中心线。北京航空航天大学机械工程及自动化学院表达练习表达练习:指出齿轮泵表达的错误指出齿轮泵表达的错误工作原理工作原理装配过程装配过程正确装配图正确装配图北京航空航天大学机械工程及自动化学院装配图读图练习装配图读图练习分析节流分析节流阀装配图阀装配图的视图表的视图表达方法和达方法和尺寸标注尺寸标注
