计算机网络系统施工方案.doc

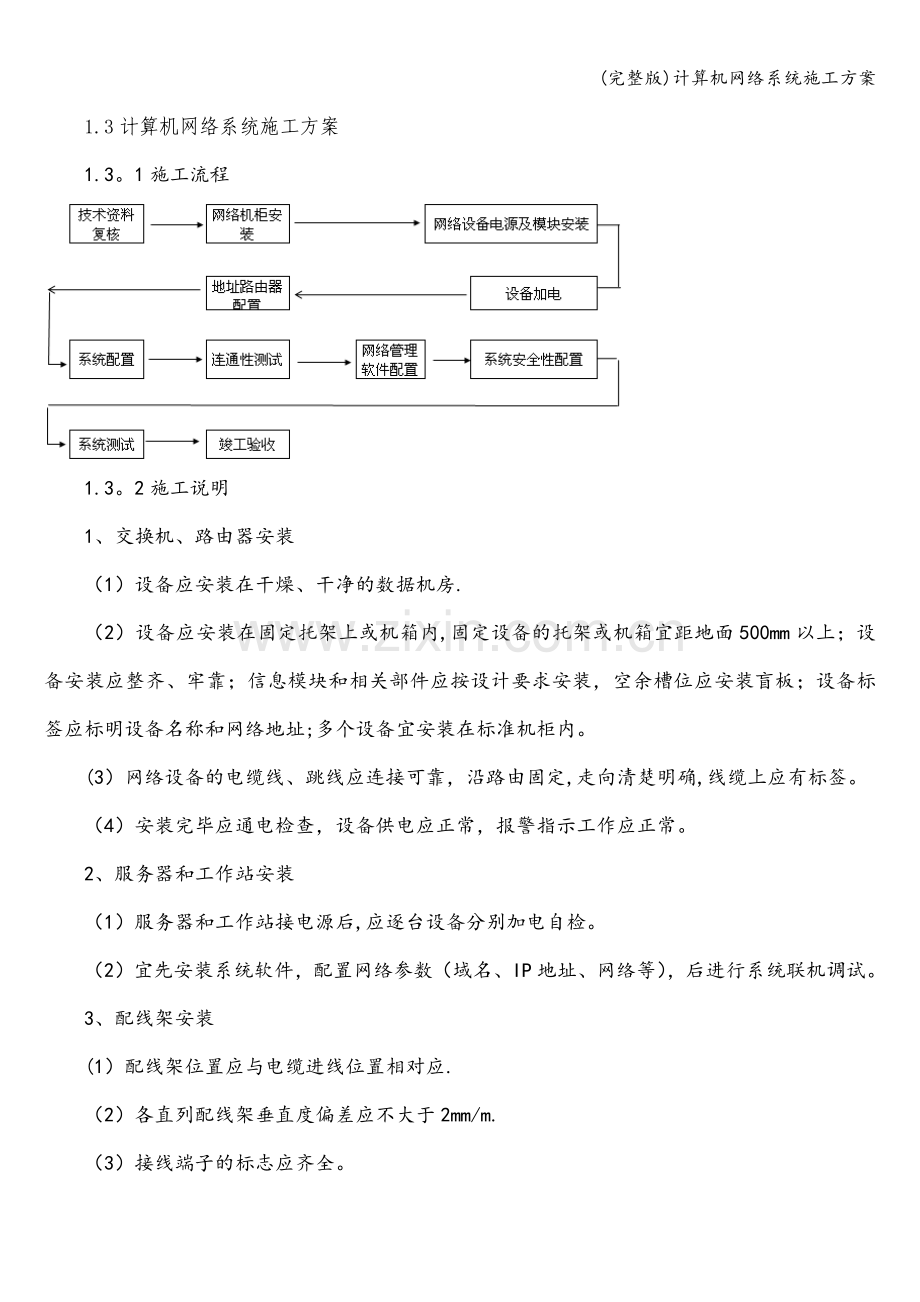

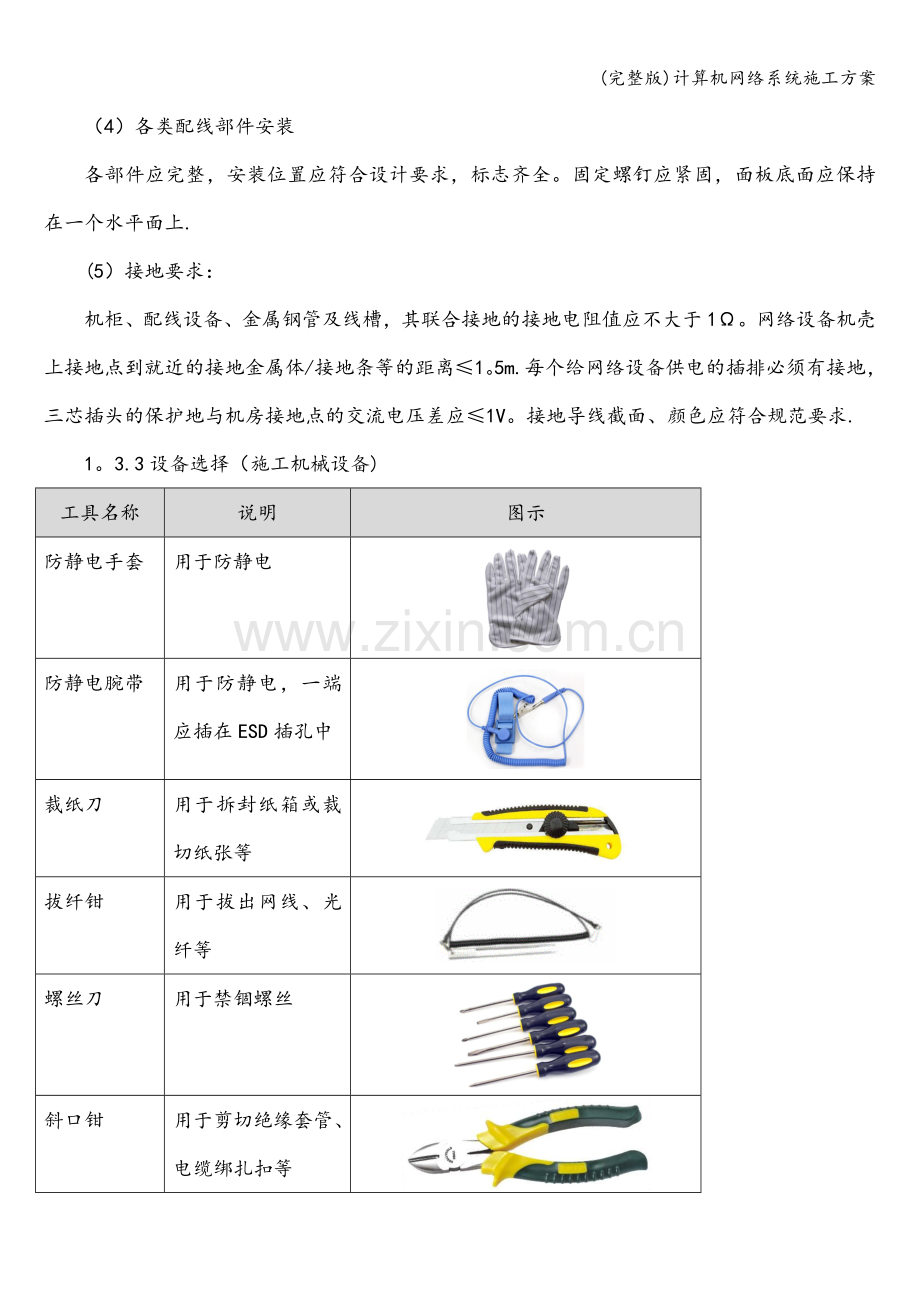

(完整版)计算机网络系统施工方案1.3计算机网络系统施工方案1.3。1施工流程1.3。2施工说明1、交换机、路由器安装（1）设备应安装在干燥、干净的数据机房.（2）设备应安装在固定托架上或机箱内,固定设备的托架或机箱宜距地面500mm以上；设备安装应整齐、牢靠；信息模块和相关部件应按设计要求安装，空余槽位应安装盲板；设备标签应标明设备名称和网络地址;多个设备宜安装在标准机柜内。(3）网络设备的电缆线、跳线应连接可靠，沿路由固定,走向清楚明确,线缆上应有标签。（4）安装完毕应通电检查，设备供电应正常，报警指示工作应正常。2、服务器和工作站安装（1）服务器和工作站接电源后,应逐台设备分别加电自检。（2）宜先安装系统软件，配置网络参数（域名、IP地址、网络等），后进行系统联机调试。3、配线架安装(1）配线架位置应与电缆进线位置相对应.（2）各直列配线架垂直度偏差应不大于2mm/m.（3）接线端子的标志应齐全。（4）各类配线部件安装各部件应完整，安装位置应符合设计要求，标志齐全。固定螺钉应紧固，面板底面应保持在一个水平面上.(5）接地要求：机柜、配线设备、金属钢管及线槽，其联合接地的接地电阻值应不大于1。网络设备机壳上接地点到就近的接地金属体/接地条等的距离1。5m.每个给网络设备供电的插排必须有接地，三芯插头的保护地与机房接地点的交流电压差应1V。接地导线截面、颜色应符合规范要求.1。3.3设备选择（施工机械设备)工具名称说明图示防静电手套用于防静电防静电腕带用于防静电，一端应插在ESD插孔中裁纸刀用于拆封纸箱或裁切纸张等拔纤钳用于拔出网线、光纤等螺丝刀用于禁锢螺丝斜口钳用于剪切绝缘套管、电缆绑扎扣等活动扳手用于扳动一定尺寸范围的六角或方头螺栓、螺母，其开口宽度可调节网线测试仪用于测试网线的通断和接线关系1.3。4材料投入本次xxxx医院计算机网络系统施工所需要的材料除主要设备外还包括：绝缘胶带、波纹管、扎带150*3.6mm、扎带300*3。6mm、光纤接口钳、信号电缆标签、光纤绑扎带、串口电缆、电源电缆、接地电缆、快速安装指南等1。3。5保障措施1、在设备材料进场后必须进行现场检测验收，检测如下：（1）工程所有线缆、设备型号、规格、数量、质量在施工前进行检查，无出厂检验证明材料与设计不符者不得在工程中使用；（2)经检验的设备做好记录，对不符合的设备单独存放，以备核查与处理；（3）备品备件及各类资料应齐全；（4)工程使用的电缆、电线和光缆型号规格符合设计规定和合同要求；（5）光、电缆连接设备的编排与标识名称与设计相符,各类标识名称统一,标识位置准确、清晰、2、在安装工程之前,对建筑和环境条件进行检查，具备下列条件方可开工：（1）土建工程的预留管道、地槽和孔洞的数量、位置、尺寸均符合工艺设计要求；(2)接地电阻和防静电措施符合要求；1.3。6施工方法（1）线缆端接一般要求1)线缆端接前,应检查核对标签编号;线缆终端处必须卡接牢固、接触良好。2）线缆终端安装应符合设计和产品厂家安装手册要求。（2）双绞电缆和连接硬件的端接1）应使用专用剥线器剥除电缆护套，不得刮伤绝缘层，且每对双绞电缆应尽量保持扭绞状态.非扭绞长度对于5类及以上级别线缆应不大于13mm。2）双绞电缆与8位模块式通用插座（RJ45）相连,必须按设计要求的顺序正确卡接。3)双绞电缆屏蔽层与插接件终端处屏蔽罩必须有可靠接触，线缆屏蔽应与插接件屏蔽罩360圆周接触，接触长度不应小于10mm。（3）光缆芯线端接1）光纤熔接处加以保护，使用连接器应便于光纤跳接；连接盒面板应有标志。2)光纤跳线活动连接器在插入适配器前应清洁，所插位置符合设计要求。(4)软件安装1）应先安装操作系统软件再安装应用软件。2）软件安装前应按设计或合同要求检查与服务器或工作站是否匹配.3）软件安装前宜对系统数据进行备份。
