钳工工艺：锯削.ppt

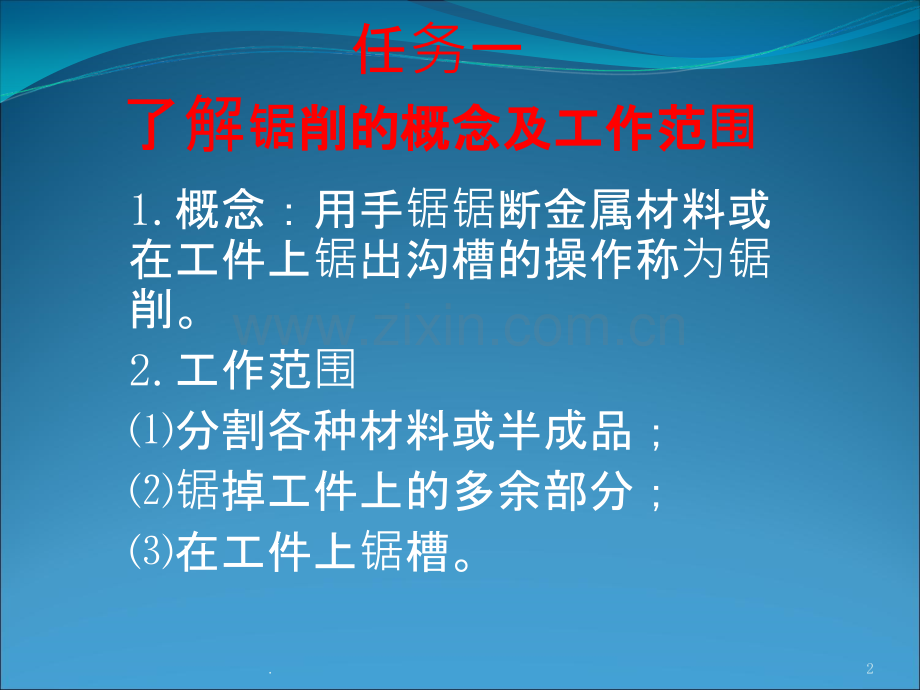

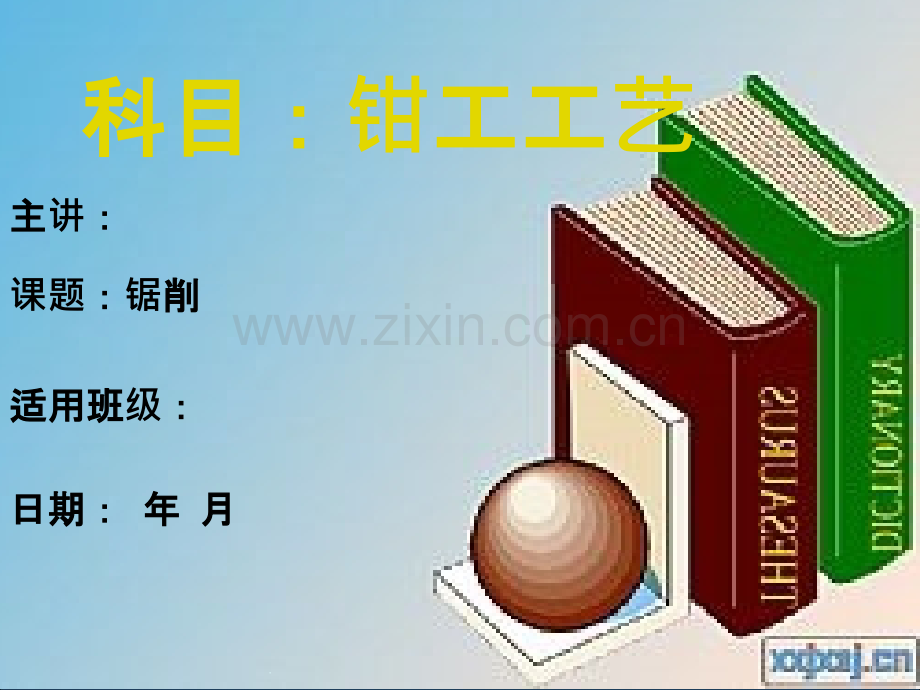

科目：科目：钳工工工工艺主主讲：课题：锯削削适用班适用班级：日期：日期：年年 月月1.任务一了解锯削的概念及工作范削的概念及工作范围1.概念：用手锯锯断金属材料或在工件上锯出沟槽的操作称为锯削。2.工作范围分割各种材料或半成品；锯掉工件上的多余部分；在工件上锯槽。2.任务二认识锯削工具及选用1.锯弓：锯弓是用来张紧锯条的，锯弓分为固定式和可调式两类。3.l2.锯条：锯条是用来直接锯削材料或工件的工具。一般由渗碳钢冷轧制成，也有用碳素工具钢或合金钢制造的。锯条的长度以两端装夹孔的中心距来表示，手锯常用的锯条长度为300mm、宽12mm、厚0.8mm4.3.锯条的选择1）锯条选用原则 A、根据被加工工件尺寸精度；B、根据加工工件的表面粗糙度；C、根据被加工工件的大小；D、根据加工工件的材质。2）锯条实际选用5.任务三掌握锯割的操作1.锯条的安装 锯条的安装归纳起来有三条：A、齿尖朝前 B、松紧适中 C、锯条无扭曲图中左边的锯条安装方向正确6.2.工件的夹持 工件一般应夹在虎钳的左面，以便操作；工件伸出钳口不应过长，应使锯缝离开钳口侧面20mm左右，防止工件在锯割时产生振动；锯缝线要与钳口侧面保持平行，便于控制锯缝不偏离划线线条；加紧要牢靠，同时要避免将工件夹变形和夹坏已加工面。7.3.起锯方法起锯时利用锯条的前端（远起锯）或后端（近起 锯），靠在一个面的棱边上起锯。8.起锯时，锯条与工件表面倾斜角约为15左右，最少要有三个齿同时接触工件。9.为了起锯平稳准确，可用拇指挡住锯条，使锯条保 持在正确的位置。10.4.锯削姿势锯削时左脚超前半部，身体略向前顷与台虎钳中心约成75。两腿自然站立，人体重心稍偏于右脚。锯削时视线要落在工件的切削部位。推锯时身体上部稍线向前顷，给手锯以适当的压力而完成锯削。11.5.锯削压力、速度及行程长度的控制推锯时，给以适当压力；拉锯时应将所给压力取 消，以减少对锯齿的磨损。锯割时，应尽量利用锯条的有效长度。锯削时应注意推拉频率：对软材料和有色金属材 料频率为每分钟往复5060次，对普通钢材频率为 每分钟往复3040次。12.任务四掌握各种型材的加工方法及安全操作1.锯削加工方法（1）扁钢、型钢 在锯口处划一周圈线，分别从宽面的两端锯下，两锯缝将要结接时，轻轻敲击使之断裂分离。（2）圆管 选用细齿锯条，当管壁锯透后随即将管子沿着推锯方向转动一个适当角度，再继续锯割，依次转动，直至将管子锯断。（3）棒料 如果断面要求平整，则应从开始连续锯到结束，若要求不高，可分几个方向锯下，以减小锯切面，提高工作效率。13.（4）薄板 锯削时尽可能从宽面锯下去，若必须从窄面锯下时，可用两块木垫夹持，连木块一起锯下，也可把薄板直接夹在虎钳上，用手锯作横向斜推锯。（5）深缝 当锯缝的深度超过锯弓高度时，应将锯条转90重新装夹，当锯弓高度仍不够时，可把将锯齿朝向锯内装夹进行锯削。2.安全操作（1）锯条松紧要适度。（2）工件快要锯断时，施给手锯的压力要轻，以防突然断开砸伤人。14.小结本节课的重点一是起锯和锯削要领的掌握，二是如何避免锯削时的锯缝歪斜。所以：(1）锯削练习时，必须注意工件的装夹和锯条的安装正确，并注意起锯方法和起锯角度的正确；(2）初学锯削，不要锯削的速度过快，容易使锯条磨损过快；同时注意摆动姿势，摆动幅度过大等错误姿势应及时纠正；(3）要注意锯缝的平直情况，及时借正；(4）锯削完毕，应将锯弓上张紧螺母适当放松，但不要拆下锯条，防止锯弓上的零件丢失，并将其妥善放好。15.作业P85：15、1616.
