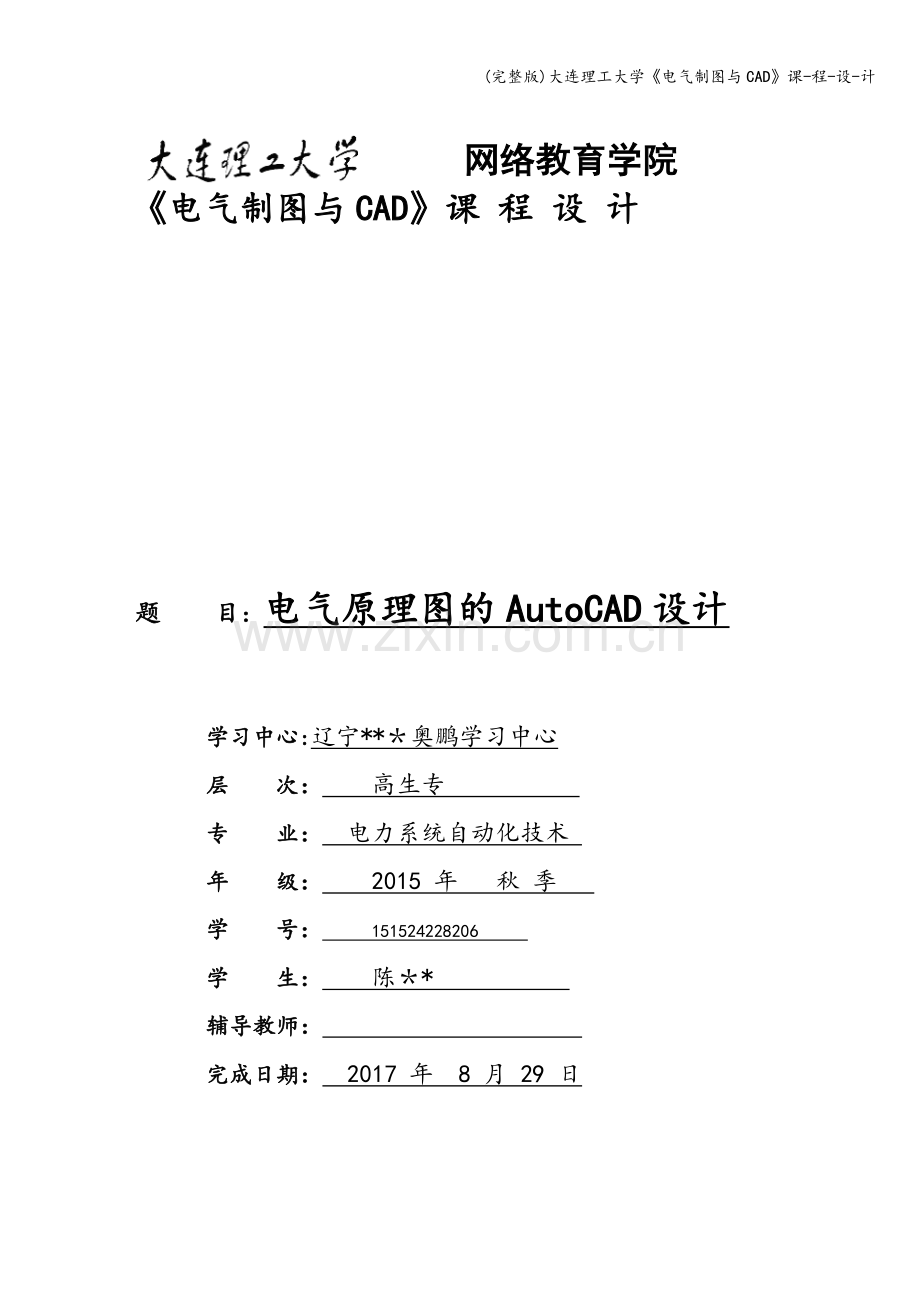

网络教育学院
《电气制图与CAD》课 程 设 计

题 目：电气原理图的AutoCAD设计

学习中心:辽宁**＊奥鹏学习中心
层 次： 高生专
专 业： 电力系统自动化技术
年 级： 2015 年 秋 季
学 号： 151524228206
学 生： 陈＊*
辅导教师：
完成日期： 2017 年 8 月 29 日

题目五:电气原理图的AutoCAD设计

绘制样本如上图所示，其中要求：
1、利用AutoCAD软件进行绘制，对上图电气原理图进行绘制;(60分）
2、利用本课程所学习的标题栏的绘制技巧，在图纸的右下方插入标题栏，格式严格按照课上所讲，同时标注好自己的姓名。（30分）
3、绘制完毕，调整好显示比例，利用截图工具（如QQ截图工具）将整个图纸，包括标题栏,进行截图,并粘贴在word中，图像调整好比例，居中显示。(10分）
学习本课程的心得: 通过本学期对电气制图与CAD课程的系统学习,让我进一步熟悉了CAD的基本操作，了解了CAD制图“清晰"、“准确"、“高效”的特点。并学习到在绘图前必须要进行基本的操作，进行各方面的设置是非常必要的，只有各项设置合理了，才为我们接下来的绘图工作打下良好的基础。我的绘图技术在实践中也得到了提高，且熟练掌握了一些以前不太熟悉CAD操作，通过学习所积累下的经验必然会给我以后的工作提供很多帮助。通过学习，我认为学好CAD的秘诀是打好基础、循序渐进、学以致用、孰能生巧、掌握技巧，且要及时弄懂制图中碰到的典型性问题,只有这样才能有效提高绘图质量和绘图效率。
