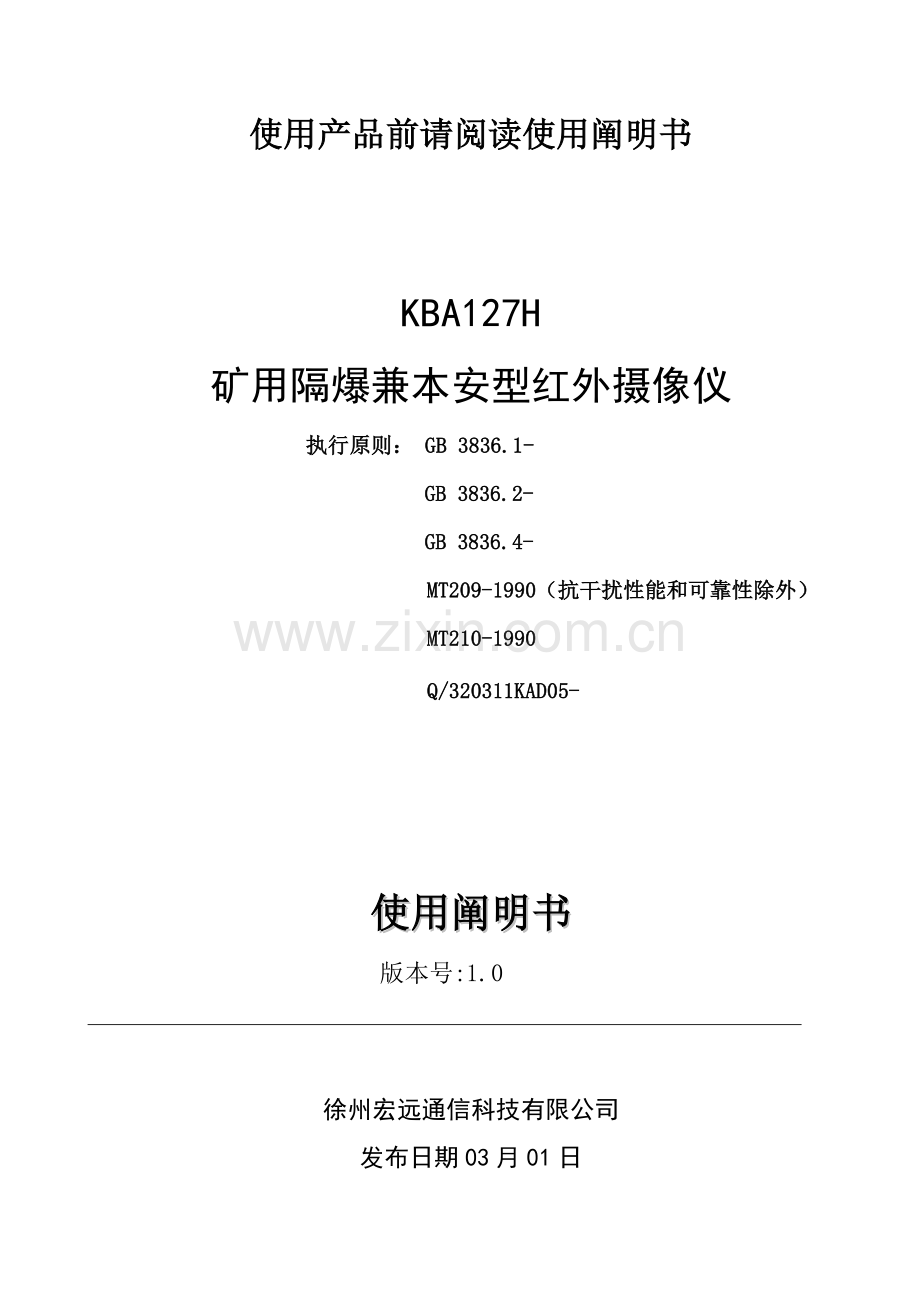

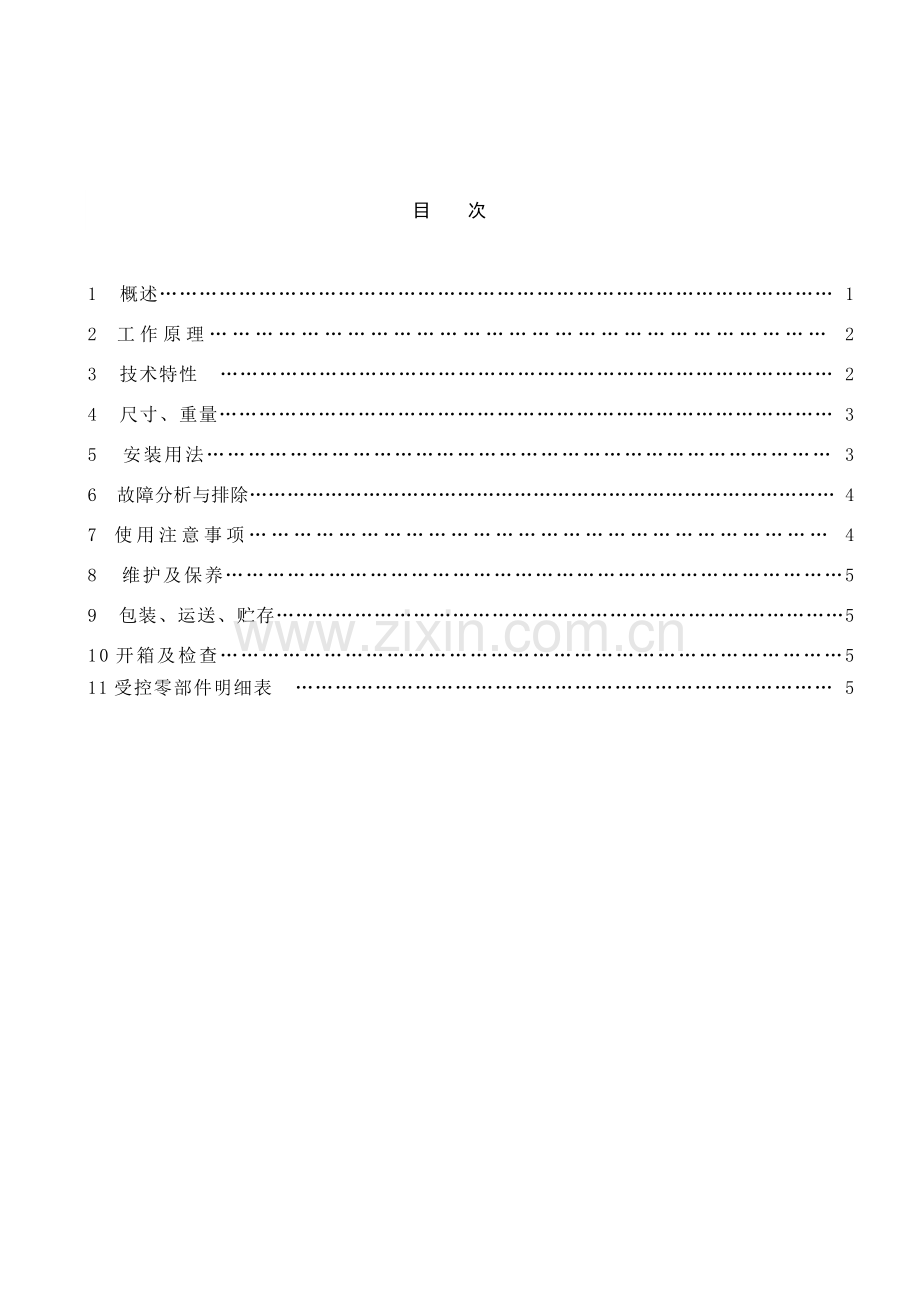

使用产品前请阅读使用阐明书 KBA127H 矿用隔爆兼本安型红外摄像仪执行原则： GB 3836.1- GB 3836.2- GB 3836.4- MT209-1990（抗干扰性能和可靠性除外） MT210-1990 Q/320311KAD05- 使用阐明书版本号:1.0 徐州宏远通信科技有限公司发布日期03月01日目次 1 概述………………………………………………………………………………………… 1 2 工作原理……………………………………………………………………… 2 3 技术特性 ………………………………………………………………………………… 2 4 尺寸、重量………………………………………………………………………………… 3 5 安装用法……………………………………………………………………………… 3 6 故障分析与排除………………………………………………………………………………… 4 7 使用注意事项…………………………………………………………………… 4 8 维护及保养………………………………………………………………………………5 9 包装、运送、贮存……………………………………………………………………………5 10开箱及检查………………………………………………………………………………5 11受控零部件明细表 ……………………………………………………………………… 5 警告：非专业人员不得擅自开盖！禁止带电开盖！维修设备时，不得带电拔插集成电路或更换元件！警示：1、维修时不得变化本安电路和本安电路有关元器件电气参数、规格和型号！ 2、本产品在煤矿井下与其她设备连接或检修时，禁止带电操作、开盖，本安关联产品不得随意变化配备！ 3、维修时应注意防止“失爆”（注意保护隔爆面；注意紧固件和引入装置里橡胶密封圈）！ 4、非专业人员不得擅自开盖！禁止井下带电开盖！ KBA127H矿用隔爆兼本安型红外摄像仪 1、概述 1.1 用途及特点 KBA127H矿用隔爆兼本安型网络摄像仪是工业电视系统产品之一，合用于有瓦斯、煤尘爆炸危险环境中，实现对井下图像监控；对外提供一路以太网电缆口和两路以太网光纤口，实现以太网信号光电转换及各以太网口设备信息互换。这种一体化网络摄像仪具备体积小、重量轻、规定照度低、清晰度高、抗干扰性好、能实现以太网光电信号转换、各以太网口设备间信息互换、主机IE浏览等一系列长处，是煤矿井下工业电视系统抱负配套产品。 1.2 型号、名称 KB A 127 H 红外原理额定电压摄像仪矿用仪器仪表 1.3 防爆类型及防爆标志防爆型式：矿用隔爆兼本质安全型；防爆标志：Exd[ib] I Mb； 1.4 使用环境 a) 环境温度：0℃～40℃； b) 平均相对湿度：不不不大于95%（+25℃）； c) 大气压力：80kPa～106kPa； d) 无明显振动和冲击场合； e) 煤矿井下有甲烷和煤尘爆炸性混合物，但无破坏绝缘腐蚀性气体场合； f) 无直接滴水、淋水场合。 2、工作原理与构造特性 DC12V 摄像仪主板外界景物通过外界光或红外LED发射光反射到CCD摄像头成像，摄像头输出视频信号，通过视频解决器压缩转换以以太网电信号输出；以太网电信号通过光纤接受器实现以太网电信号、以太网光信号之间转换，将视频通过以太网光信号或电信号传播。其中摄像仪IP地址出厂前设立好（默以为：192.168.1.160，顾客名：admin密码：admin123456）。 AC127V交流电源输入 AC/DC 网络口以太网接口光纤收发器板 DC12V 图1 摄像仪工作原理图 3、技术特性 3.1供电电源： a) 额定工作电压：AC127V； b) 视在功率：≤100VA。 3.2 图像质量【在环境照度10Lux下（即红外辅助照明打开）时和在环境照度150Lux下（红外辅助照明关闭）时，图像质量一致，详细如下】 a) 水平清晰度：400TVL； b) 灰度鉴别级别：7级； 3.3摄像仪具备两种信号传播方式，但不同步具备（通过内部插头选取其中一种输出，在光源辅助照明时）： ① 以太网电信号接口性能： a) 接口数量：1路； b) 传播方式：TCP/IP电信号传播； c) 传播速率：100Mbps； d) 信号工作电压峰峰值：1.5V～5V； e) 最大传播距离：100m（使用MHYV4*2*1/0.97煤矿用聚乙烯护套通信电缆）。 ② 以太网百兆光口： a) 接口数量：2路 b) 接口类型：SC c) 传播方式： TCP/IP光信号传播，波长为1310nm单模光纤； d) 光发射功率：-15dBm～0dBm； e) 光接受敏捷度：-30dBm； f) 最大传播距离：10km（使用MGXTSV型煤矿用阻燃单模光纤，光纤接点总数8个，其中热熔接点3个，冷熔接点3个，活动接点2个）； 3.4 功能 a) 摄像仪具备红外辅助照明，在最低环境照度10Lux下，红外辅助照明打开，通过外接屏幕能看清实物，红外照明打开时图像为黑白，红外照明关闭时图像为彩色； b）摄像仪具备光纤网络集线器功能，能与其她摄像仪光口互联并上传图像。 c) 摄像仪能将采集到图像转换为以太网光信号或以太网电信号输出。 4、尺寸、重量 4.1外形尺寸（见图1）：长×宽×高=440×260×150(mm) 4.2整机重量：约10.5kg 图3 外型尺寸 5、安装用法 5.1摄像仪相应地有两种输出方式： a)以太网TCP/IP合同电信号输出.，便于使用在有网络场合。 b)以太网光信号输出，合用于传播距离长、电磁干扰严重场合。 c)摄像仪两种信号模式不同步具备，出厂默以为以太网光信号输出，顾客可以依照实际状况选取。 5.2调试顾客收到新摄像仪后，在进行现场安装之前，应将成套供应摄像仪组件装配后，在地面与视频监测系统有关设备连接，并按照摄像头使用规定对摄像仪进行调试和设定，以确认摄像仪各项性能完好。详细操作参见相应型号摄像头使用手册。 5.3 安装在安装摄像仪时应依照《煤矿安全规程》规定，将摄像仪在井下需要监视各种工作场合或地点选取在无淋水地方安装固定并调节其方向。然后将信号输出端和配接设备输入端连接，即完毕摄像仪现场安装。 5.3.1摄像机与镜头安装在安装前应当仔细阅读产品阐明书，镜头与摄像机接口形式与否一致；镜头与摄像机安装完毕后，调节摄像机焦距，在监视器上观测测试卡清晰限度。将调试好镜头与摄像机安装在抽屉板上，调节其先后位置，保证装入筒体后其画面边沿没有暗角。 5.3.2 电缆、光缆安装预先为电源电缆套上压紧螺母、标配垫圈和胶圈，拧紧螺纹接头。如果使用以太网电口通讯预先为通讯电缆套上压紧螺母、标配垫圈和胶圈，通讯电缆穿入摄像仪内将水晶头用工具在电缆头压好。拧紧螺纹接头。如果使用光纤通讯预先为SC接头光缆尾纤套上压紧螺母、标配垫圈和胶圈，尾纤SC接头穿入摄像仪插入光纤收发器SC光口。拧紧螺纹接头。 6、故障分析与排除摄像仪故障与解决表故障现象因素分析排除办法备注无图像电源断路检查连线自行排除信号线断路检查连线自行排除摄像机损坏更换摄像机与制造厂商联系镜头故障更换镜头与制造厂商联系图像不清晰焦距没对好调节焦距自行排除 CMOS摄像头镜面有灰尘擦拭灰尘自行排除摄像仪玻璃面上有灰尘擦拭灰尘自行排除 7、使用注意事项 7.1 应将前级电源断电后方可开盖。 7.2 摄像仪配备应对的，IP地址等不可随意更改。 7.3 光缆及电缆接线应可靠，应依照各口配备相应接线。 7.4 通过接地螺栓，将外壳接地。 7.5 接线时应注意不可用力过猛，以免螺丝滑扣，导致接触不良。 7.6 开盖时，注意保持隔爆面清洁，防止碰伤。隔爆面要定期涂覆204防锈油。 8、维护及保养 8.1 在使用前请仔细阅读使用阐明书，按照操作环节进行。 8.2 当摄像仪浮现故障时，应按照本阐明书办法进行维修。一方面切断电源，打开后盖，进行故障分析与排除。 8.3维修时，应注意防止“失爆”，注意保护隔爆面。 8.4禁止带电开盖，不得带电检修、搬迁防爆电气设备。 8.5 摄像仪应指定专人维护和保养，维护人员须通过专业培训。 9、包装、运送、贮存 9.1包装箱应有“小心轻放”等标志。 9.2运送包装后摄像仪在避免雨雪直接淋袭条件下，可合用于水运、陆运及空运等各种运送方式。 9.3贮存包装后摄像仪应能在温度-10℃～+40℃，相对湿度不不不大于90%环境中贮存12个月。 10、　开箱及检查 10.1 开箱检查应对照装箱单与否与物品名称、数量相符。 10.2开箱时应注意不得损坏设备，开箱后应对照装箱单核对箱内部件与否相符，如有问题，请及时与厂家或经销商联系。 11、产品重要零（元）部件及重要原材料明细表序号零部件（材料）名称规格型号（材质）生产厂家安标或相关认证号有效期受控类别备注 1 隔爆外壳 KBA127H (304不锈钢) 徐州斯科尔矿山机械科技有限公司 / / C / 2 密封圈 Φ22×20 （丁腈橡胶）无锡煤科电器有限公司 / / D / 3 透明件 Φ84×10 Φ80×10 （钢化玻璃）上海俊祥玻璃仪器有限公司 / / D / 4 AC/DC开关电源 RS-25-12 明纬（广州）电子有限公司 / / D / 5 以太网隔离变压器 PM4G-100GHP 深圳市磁创新科技有限公司 / / D / 注：1.重要元部件相似产品填写一页（此页可依照申请产品数量进行复印）；2.受控类别中A表达安全关联部件，B表达安标配套件，C表达安标核心部件，D表达其他重要零（元）部件。单位：徐州宏远通信科技有限公司地址：徐州市铜山新区民园路44号电话：传真：邮编：221000
