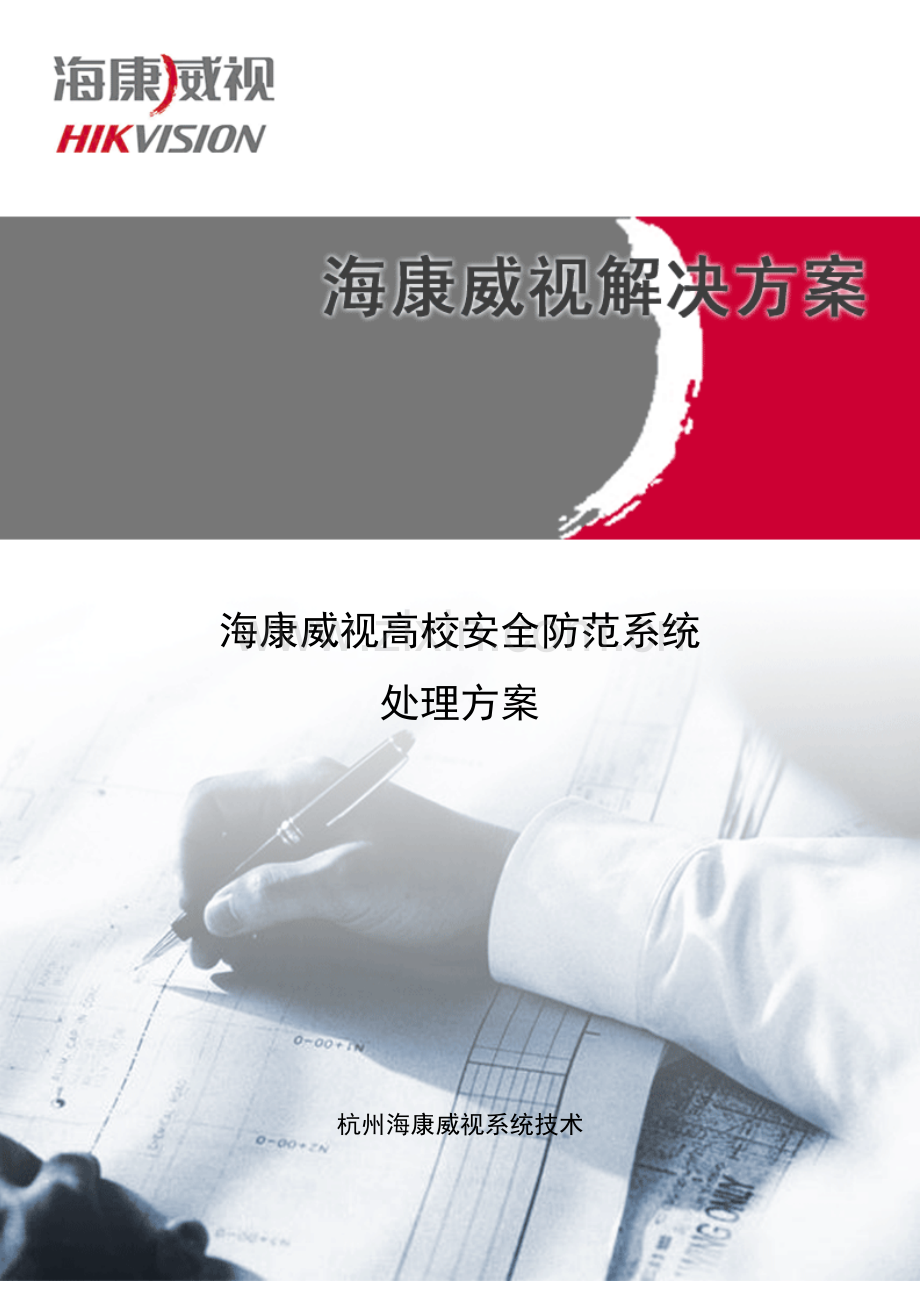

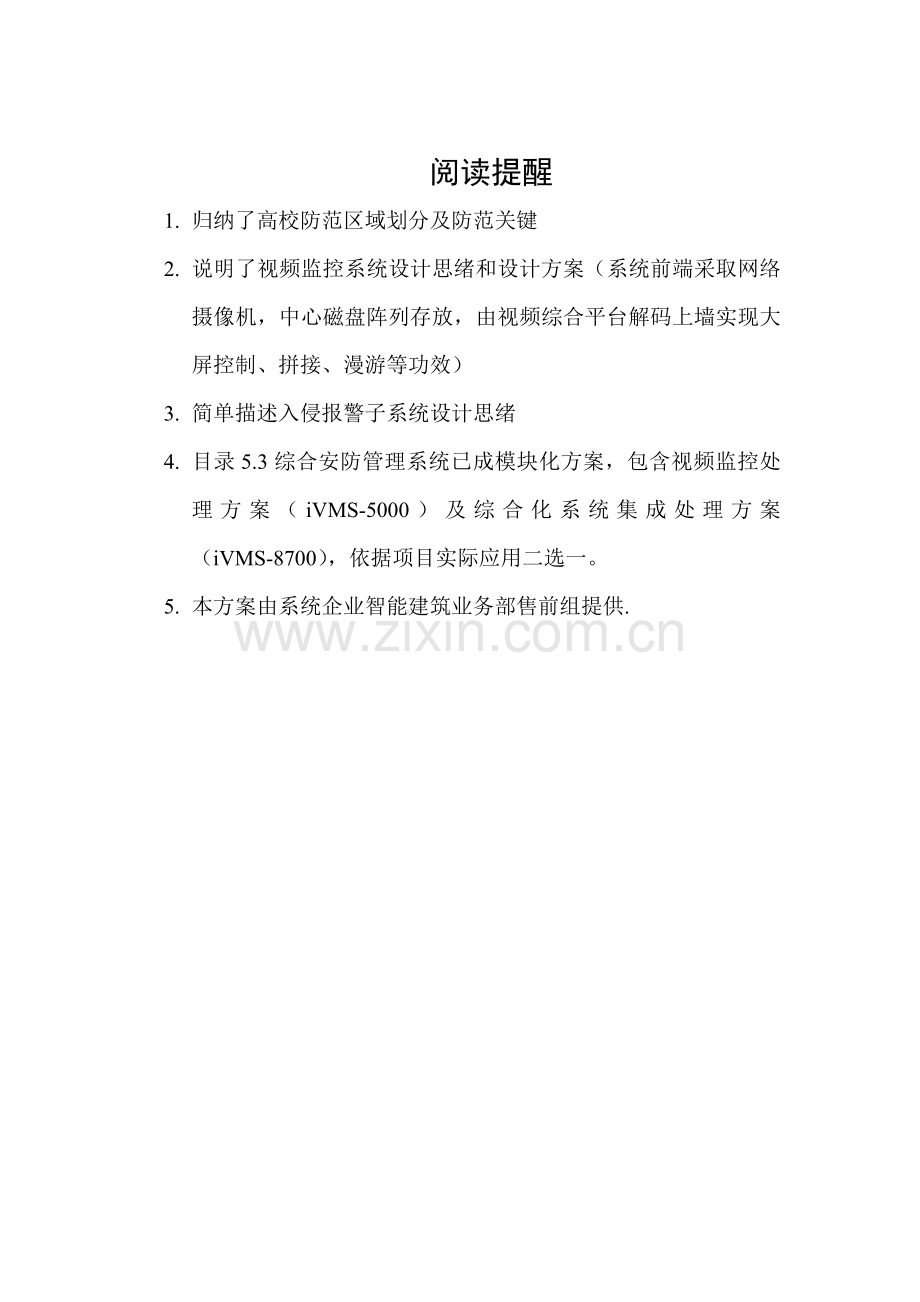

1、 海康威视高校安全防范系统处理方案杭州海康威视系统技术阅读提醒1. 归纳了高校防范区域划分及防范关键2. 说明了视频监控系统设计思绪和设计方案(系统前端采取网络摄像机,中心磁盘阵列存放,由视频综合平台解码上墙实现大屏控制、拼接、漫游等功效)3. 简单描述入侵报警子系统设计思绪4. 目录5.3综合安防管理系统已成模块化方案,包含视频监控处理方案(iVMS-5000)及综合化系统集成处理方案(iVMS-8700),依据项目实际应用二选一。5. 本方案由系统企业智能建筑业务部售前组提供.目 录1. 系统概述12. 设计标准及依据22.1 设计标准22.2 设计依据33. 高校安防系统应用需求分析34
2、. 安防系统总体计划设计54.1 安防系统组成54.1.1 视频监控系统54.1.2 入侵报警系统54.1.3 综合安防管理系统64.2 安防系统结构65. 安防系统具体设计75.1 视频监控系统75.1.1 系统结构75.1.2 前端监控点设计95.1.3 传输设计155.1.4 监控中心设计165.2 入侵报警系统265.2.1 系统概述305.2.2 报警系统组成315.2.3 传输设计325.2.4 系统控制设计325.3 综合安防管理系统33高校安全防范系统1. 系统概述高校是国家人才培养关键场所和机构,伴随中国高等教育不停深化,高校校园面积和招生规模和功效改变全部对高校校园安全管理
3、提出了新要求,高校安全也越来越受到社会各方面关注。占地广、管理人员少、人员密集、防范意识差等很多原因限制,让高校安防和其它领域相比更含有特殊性。为了加强高校内部设施安全和人员管理,充足利用现代高科技手段,最大程度地节省资源、降低运行和人力管理成本,高校安全防范系统建设包含以下多个部分:1、 视频监控系统2、 入侵报警系统3、 高校一卡通系统4、 综合安防管理系统视频监控系统简而言之是经过图像监控方法对高校关键区域和关键出入口作一个实时、远程视频监控安防系统。系统由前端摄像机、中心控制系统和存放系统等组成。前端关键设计在教学区及生活区出入口、室外关键道路口、各楼栋出入口、各教学楼、试验楼、宿舍等
4、功效性用楼楼梯口、走廊、教室、试验室、关键机房内、财务室、图书馆、体育场馆、剧院等关键区域。中心设计一套视频综合管理平台及录像集中存放系统,系统关键经过网络将系统前后端设备连接起来,实现对视频切换浏览、录像和查看功效。入侵报警系统作用就是利用多种类型探测装置,对高校外围区域或建筑内部进行布防,它可探测非法侵入,而且在探测到非法侵入或主动触发报警按钮时立即向相关人员示警。保安人员获取入侵者方位,并快速采取对应方法。一个完善入侵报警体系除了含有现代化报警设备,还应包含训练有素响应力量,即警卫力量,将人防和技防科学结合完成安全保卫重担。高校一卡通系统集学生管理、门禁管理、停车管理及电子巡查管理等多个
5、功效于一体综合性系统,学生管理关键能够实现学生证、图书证、饭卡等多卡合一功效,学生能够经过一卡通系统在指定地点消费、借还图书等;门禁管理包含校图书馆进出道闸及部分关键机房、试验室、档案室等,经过权限设定控制人员进出;停车管理关键为进出教学办公区车辆设定,常见教职员车辆凭卡进出校门,临时车辆发放临时卡;电子巡查系统结合门禁系统,关键实现保安人员定时巡查统计及管理。综合安防管理平台系统是把视频监控系统、入侵报警系统、高校一卡通系统等安防系统在统一平台上进行集中控制和管理系统,它综合利用各子系统产生信息,依据这些信息改变情况,让各子系统作出对应协调动作,系统关键经过跨越不一样子系统,达成信息交换、提
6、取、共享和处理。2. 设计标准及依据2.1 设计标准高校因其占地面积广、建筑分散、人员密度高、教学科研仪器众多等原因使其对安全防范系统有不一样于其它行业特殊要求,高校安全防范系统在设计时应依据实际需求,遵照技术优异、功效齐全、性能稳定、节省成本等标准,并综合考虑维护及操作原因,并将为以后发展、扩建、改造等原因留有扩充余地。本系统设计内容是系统、完整、全方面;设计方案含有科学性、合理性、可操作性。其含有以下标准:l 优异性:海康威视作为视频监控行业龙头企业,提供视频监控产品在技术上领先其它同行产品,同时,除了视频监控系统外其它多个安防子系统设备也全部选择业内优异产品,确保系统整体优异性、技术寿命
7、及后期投资可延续性;l 经济性和实用性:高校安防系统追求是实用性,充足考虑高校安防系统实际需要和信息技术发展趋势,依据高校现场环境,设计选择功效适合现场情况、符合高校安防要求系统配置方案,经过严密、有机组合,实现最好性能价格比,方便节省工程投资,同时确保系统功效实施需求,经济实用。l 可靠性:高校是国家人才培养关键场所和机构,聚集着纵多知识分子及求学青年,安防系统建设起着对在校人员保障作用,所以系统可靠性至关关键。本系统基于可靠网络通信技术,能确保系统等级高稳定性和可靠性,满足7二十四小时、整年365天全天候长久稳定运行。l 稳定性:高校安防系统设计含有较高稳定性,系统采取产品全部是在实际应用
8、中得到各行业领域用户认可,系统含有一整套完成系统管理策略,能够确保系统运行安全稳定。l 扩展性:高校是紧跟着社会科技发展步伐,高校安防系统设计需考虑到以后技术发展和使用需要,含有更新、扩充和升级需要。依据以后高校实际要求扩展系统功效,同时本安防系统设计中留有冗余,以满足以后发展要求。2.2 设计依据(1) 高校项目概况说明和项目总平面图;(2) 国家相关标准和规范: 安全防范工程技术规范GB50348- 视频安防监控系统工程设计规范GB50395- 入侵报警系统工程设计规范GB50394- 安全防范系统验收规则GA308 中国公安部行业标准(GA70-94) 视频安防监控系统技术要求(GA/T
9、367-) 民用闭路监视电视系统工程技术规范(GB50198-94) 机动车号牌图像自动识别技术规范(GA/833-) 信息技术开放系统互连网络层安全协议(GB/T 17963) 建筑物电子信息系统防雷技术规范(GB50343-) 安全防范系统雷电浪涌防护技术要求(GA/T670-) 民用建筑电气设计规范(JGJ/T16-)3. 高校安防系统应用需求分析高校管理日渐社会化,使其处于一个完全开放状态,周围环境越来越复杂,人员流动性增大,而高校安全管理制度又不健全,这使得高校内各类安全事故频发。为了确保高校安全,全国各地相继出台了相关高校安防政策和规范,从而大大提升了学校技防水平,也逐步使得安防产
10、品在高校内得到普及。伴随大家安防意识不停提升,高校安防向技防前进距离越来越近。除了加强值守人员安全防范意识,增加人力、加固门窗外,经过监控、报警、在线电子巡查等技防设施建设和应用也开始为高校安防出力。通常来说,高校安防常见几大问题以下:1、高校安全防范部位较多,要求各不相同高校为满足学校教学和师生生活各项功效,往往分为教学办公区和生活区,同时加上流感人员复杂,使当今高校形成了功效完备、含有本身特点生活片区。很多学校为了适应招生规模增加需要,又建设了跨区域新校区。依据相关标准,高校关键防护部位关键有以下五类:一、学校外围道路交叉口,包含学校出入口及关键通道,学生宿舍出入口和公共走廊,和食堂、图书
11、馆、体育场馆、档案室、网络中心、财务室和关键办公室等;二、关键试验室;三、危险物品储藏室;四、电化室,包含计算机教室、电子阅览室、标准型多媒体教室、教学仪器集中存放点等;五、学校自行确定其它关键要害部位。依据高校内不一样建筑功效,技防设备使用可各自独立,而且每种场所具体防范要求标准各不相同,所以高校安防系统必需满足安全可靠、集中管理、安装方便等要求。2、高校开放程度逐步扩大、进出人员日趋复杂伴随国家高等院校扩招,学校人数也在逐步增多,校区扩容和校舍扩建频繁,有新建校区还是无围墙式校区,这使得高校和社会分界日渐模糊,造成高校周围环境日趋复杂。很多学校为了完善高校多种功效,开放程度不停扩大,后勤服
12、务社会化程度也越来越高,各类服务机构职员、老师亲属、学生家长、高校建设者和其它流感人口等,使得高校进出人员组成复杂。高校开放性和外来人口流动性在不停增加,众多不安全原因,如偷窃、抢劫、聚众斗殴、食物中毒、非法商贩、考试舞弊、宿室火灾等开始影响着高校,高校想在保持开放同时加强治安防范,必需加强技防建设。3、高校关键教学仪器设备逐步增多伴随学校电化教育需要,大量现代化教育仪器、电脑、投影仪等设备在学校内应用逐步增多,高校电化室、计算机教室、试验室、学生宿舍等多个关键部位,极易成为犯罪分子偷窃目标。有媒体做过统计,高校偷窃案件是一般住宅小区三倍,而侵害高校财物关键是学校办公室及师生宿舍电脑、手机、现
13、金、非机动车等。犯罪嫌疑人乘用餐、上课、自习时段学生不在宿舍,或乘人员出入频繁时段进行偷窃甚至伤害。4、学校假期多,学生安全防范意识相对较弱寒暑假和节假日是高校偷窃高发期,犯罪分子极可能利用这些空当初段进行偷窃。同时,学生本身安全防范意识和自我控制能力较差,使高校宿舍内财物失窃事件时有发生。依据以上分析,遵照技术优异、功效齐全、运行可靠、性能稳定、经济适用等标准设计一套针对高校安全防范系统,包含视频监控系统、入侵报警系统、高校一卡通系统、综合安防管理系统等多个子系统,实现对高校全区域、全天候技术保护防范,将全部安防子系统接入到综合安防管理系统一个平台上,实现对全部子系统集中管理,加强安防系统之
14、间联动,方便工作人员管理。4. 安防系统总体计划设计4.1 安防系统组成伴随社会对学生在校期间安全关注凸显,学校责任感也越来越强,高校安防系统将会朝着智能化方向发展,和教务、教学、管理系统进行有效整合,实现整体资源高效利用和资源优化配置。多种安防系统融入到高校管理方方面面,并和传统教学模式相结合,成为高校管理和安全保卫中不可或缺部分。海康威视依据本身专业特点,为高校具体设计视频监控系统和入侵报警系统,并经过建立综合管理平台将各个安防子系统统一到平台进行集中管理。4.1.1 视频监控系统视频监控系统是高校安防中使用最多、最普遍系统之一,分为实时监控、全方位监控、联网监控等,高校视频监控系统也逐步
15、被用于考试管理和远程教学等方面。视频监控系统前端关键摄像机,依据现场不一样环境和应用选择不一样摄像机,在出入口选择红外摄像机及高速球机,在楼梯口和走廊设置红外枪式摄像机,在周界能够选择红外摄像机和高速球机,在高校室外开阔区域选择室外球型摄像机等,在教室内能够选择红外半球摄像机。在中心设置存放设备及显示控制等,实现远程监控。4.1.2 入侵报警系统入侵报警系统是对非法入侵向安保人员提供报警信号安防系统。系统前端关键在校区周界、生活区周界、保安亭、机房、财务室、行政办公室等关键场所设置三鉴探测器或紧急报警按钮。系统经过报警总线将前端探测器和中心报警主机连接起来,实现对关键区域非法入侵探测,一旦监视
16、区域内发生非法入侵或在岗人员主动发送报警信号,中心主机接收到报警信号后经过声光报警方法提醒安保人员。系统可和视频监控系统实现报警联动,方便在第一时间内经过视频了解现场情况。4.1.3 综合安防管理系统综合安防管理系统是一套含有集中管理、分散控制、优化运行及高效管理综合平台,它含有整体高校安防系统中央管理、监控及各子系统间联动能力,并以一个简单易操作用户界面提供优质服务。综合安防管理系统设计完全基于高校内部Intranet之上,经过Web 服务器和浏览器技术来实现整个高校网络上信息交互、综合和共享,实现统一人机界面和跨平台数据库访问。4.2 安防系统结构在今天高校日益社会化情况下,校园安全保卫工
17、作也是安防系统所要负担一项重担。现在高校中所使用安防系统关键有视频监控系统、入侵报警系统和校园一卡通系统等,这些系统关键是为了保障师生人身安全,保卫高校资产,为促进友好校园建设奠定了坚实基础。每个安防子系统全部担负着保卫高校师生人生、财产安全,其全部能独立运行,同时经过综合安防管理系统将视频监控系统跟入侵报警系统衔接在一起,实现安防子系统间联动,方便工作人员管理同时也提升了工作效率,降低了人力成本。高校安防系统结构以下:5. 安防系统具体设计5.1 视频监控系统5.1.1 系统结构高校视频监控系统包含前端网络摄像机、视频信号传输及监控中心集中存放、显示和控制多个部分。系统实现实时视频监控、录像
18、存放调用和智能分析等功效。高校因其占地面积广,除了在校区建立一个主监控中心外全部会选择在校区大门门卫、生活区等处建分控中心。高校往往全部有分校区,考虑到多校区视频共享联动,能够考虑对平台做一个级联。采取纯网络架构视频监控系统有以下多个优点:1) 采取高清网络摄像机,图像效果有显著提升传统标清分辨率图像对于多数监控场景,基础上无法对细节进行分辨。而当发生案件时,从录像资料中极难对监控现场涉案人员、物品正确定定,不含有很好对侦破工作指导性和法律质证能力。采取高清摄像机获取高清楚度监控画面,更能清楚地展现监控原貌。高清视频监控图像和标清视频图像清楚度直观比较以下图所表示:2)采取网络传输,质量更可靠
19、,施工更方便本视频监控系统以网络为平台,采取全新设计理念,以IP地址来识别全部监控设备,采取统一TCP/IP协议来进行图像、声音和数据采集传输。网络数字视频监控采取了网络数字传输信号,没有线缆长度和信号衰减限制,而网络本身又不受地理区域限制,所以可实现更宽广区域监控布局。3)系统扩展更方便在一个网络视频监控系统中,只要在技术上采取统一标准,对于应用扩展而言,只是增加相同设备和增加管理上IP地址而已,对管理而言,增加设备站点只是意味着IP地址扩充;将型号从模拟转换到数字,在采取统一协议在网络上传输,对网络处理方案上用户而言,监看视频画面、录制视频资料、控制传统云台镜头,仅仅是网络在线连接这么简单
20、。高校视频监控系统结构以下:5.1.2 前端监控点设计前端摄像机是整个视频监控系统原始信号源,关键负责各个监控点现场视频信号采集,并将其传输给视频处理设备。监控前端设计将结合学校实际监控需要选择适宜产品和技术方法,保障视频监控效果。作为监控系统视频源头,摄像机对整套监控系统起着至关关键作用。对摄像机基础要求是:图像清楚真实、适应复杂环境、安装调试简便。1、图像真实清楚摄像机种类很多,其本源是内部关键部件“图像传感器+数字处理芯片”,针对不一样行业有完全不一样优化方案。比如:广播电视系统图像处理偏艳丽,这是符合观众视觉需求。相对而言,视频监控系统对图像要求是真实还原,尤其是图像色彩应和现场一致,
21、比如:人肤色、衣着颜色、车辆颜色等。另外镜头倍数也将影响用户捕捉图像景深,广角取景能获取全景概况,长焦取景能获取人脸面部特征,所以,用户对图像要求和使用场景亲密相关。当然,在特殊场景下还需要特殊功效进行匹配,比如:超低照度、宽动态等等。2、适应复杂环境和硬盘录像机、交换机所处环境不一样,摄像机通常全部置于风吹日晒环境下,天气改变全部会影响摄像机工作。耐高温、抗雷击、防水防尘等应达成相关指标,摄像机应该能在恶劣环境下正常工作。有些环境下室外摄像机护罩内应该有加热、除湿等装置,防水防尘等级应该达成IP66,内部电路应该含有防浪涌保护设计,抗3000V雷击。3、安装调试简便摄像机多安装于难以摘取位置
22、,所以使用过程中再度调试是较麻烦,增加维护成本。摄像机应该提供OSD操作菜单供用户远程调试及参数修改。另外,提议为摄像机由UPS集中供电以确保电源洁净,预防串扰。5.1.2.1 监控点选择视频监控系统关键由前端摄像机组成,依据现场不一样环境和应用选择不一样摄像机,在出入口选择红外摄像机及快速球机,在楼梯口和走廊设置红外枪式摄像机及宽动态红外摄像机,在周界能够选择红外摄像机和快速球机,在高校室外开阔区域选择室外球型摄像机等。应按以下描述来进行确定基础设置及类型选型。图所表示整个学校高校监控系统能够分为三道防线:第一道防线:高校周界、大门出入口,该部分关键采取入侵报警+周界监控+出入口监控方法来实
23、现。经过分析以往发生高校事件,犯罪分子关键是经过学校出入口强行闯进高校,所以视频监控一定要把好出入口关,预防并立即发觉隐患。高校周界采取室外快球摄像机和红外摄像机全天候统计视频信息;大门出入口及其它和外界相通出入口,应选能全天候清楚分辨出入人员面部特征及机动车牌号摄像机。入侵报警系统发出报警信号后,监控中心人员立即动作,视频监控等定位事故发生区域,视频监控可实现和报警系统联动,由此可实现有目标、正确跟踪。第二道防线:高校内室外包含操场、生活区室外道路、关键路口等,该部分关键采取室外快球摄像机。第三道防线:各教学楼、办公楼、图书馆、试验楼、宿舍楼、体育场馆及餐厅等,经过安装在大门出入口、楼梯口、
24、走廊等位置红外摄像机等不一样类型摄像机来实现对应区域内监控;在教室、试验室、图书阅览室等采取红外半球摄像机。高校视频监控系统设施基础配置以下表:序号安装区域或覆盖范围 选择设备类型1学校出入口红外摄像机、智能球机2学校传达室红外半球3学校周界红外摄像机、智能球机4高校室外智能球机5各楼出入口(包含宿舍门口)宽动态摄像机6楼梯口、走廊红外摄像机7教室、试验室红外半球8体育场馆剧院及图书馆大厅红外智能球机9停车场、单车停车棚 红外摄像机5.1.2.2 高校出入口高校校门进出口及生活区出入口颇多,社会人员往往是经过这些出入口强行闯进校园或生活区,是整个高校安全防范关键区域,为了加强对高校及高校生活区
25、进出车辆及人员管理,需在每个门口设置监控点,安装摄像机时需考虑夜晚光线很差,而且要求每监控点要看清楚进出车辆车牌和人员样貌,为高校管理提供事实依据。本系统设计固定红外摄像机和快速球机方法,实时统计各出入口信息。红外摄像机负责二十四小时监控整个场景,满足系统无盲区要求;球机满足监控系统灵活性要求,可经过定制预置位等在不一样时段分别监视不一样区域目标。5.1.2.3 高校周界高校及学生生活区周围围墙通常全部是多边形,是整个高校安全防范最弱区域,为了降低人力防范,预防犯罪分子及盗贼翻墙进入偷窃,需在周围围墙设置多个监控点。考虑到夜晚围墙光线很差,而且要求每监控点可监看范围大,同时为了达成很好防护等级
26、,本系统采取快速球机种摄像机和红外摄像机相互配合实现全方位、二十四小时无盲点监控。摄像机安装在周界保护范围内,摄像机安装时不留盲点,其部署示意图所表示。5.1.2.4 高校室外高校室外包含生活区室外道路,因为人员活动量全部很大,也是极易产生争吵,严重话可能发生打斗情况,严重影响学校正常管理,需要在此设置监控点。因为室外监控范围很大,需要采取一体化智能高速球,进行全景监控。5.1.2.5 各楼出入口高校各栋楼进出口、宿舍门口颇多,是整个高校安全防范关键区域之一,为了加强对各个单元楼进出人员管理,需在各楼门口区域设置监控点,考虑到要求能看清楚进出人员样貌,本区域有全天候工作要求,所以选择带宽动态功
27、效红外摄像机。5.1.2.6 楼梯口、走廊高校教学楼楼层通道很多,是整个高校安全防范关键区域之一,为了加强楼层通道管理,降低巡查人员劳动强度,让监控人员实时监控到楼层通道情况,发觉警情能够立即处理,需在教学楼楼层通道区域设置监控点,为教学楼安全管理提供事实依据,本区域有全天候工作要求,所以选择红外摄像机。5.1.2.7 教室、试验室、图书馆阅览室教室、试验室及图书馆阅览室等是日常教学工作、学生翻阅资料关键场所,聚集人群纵多,必需实时关注内部人员动向,发生警情时监控中心能立即掌握现场情况并采取必需方法,在实现监视功效同时不影响美观,在本区域选择红外半球摄像机,并选择广角镜头,实现大区域实时监控。
28、5.1.2.8 体育场馆、剧院及图书馆大厅高校建设全部离不开体育馆、图书馆等文体场所,有高校还建有游泳馆等,这些区域全部有一个共性,在室内但开阔,人群聚集。体育馆(游泳馆)及剧院是高校举行大型活动场所,包含多个出入通道、主席台、看台、球场、更衣室、运动员休息室、播音室等,到时将有大量师生到场,同时还包含各级领导,人员众多且复杂,而且场内光线改变大,这对高校保安系统是一个考验;同时体育馆又是举行多种赛事场地,而且很多赛事全部会安排在夜晚进行,运动场上难免会有些磕磕碰碰,假如处理不妥可能就会酿成严重后果;结合海康威视产品特色,在这些区域吊顶安装带红外夜视功效智能球机,考虑到游泳馆常年空气湿度大,提
29、议采取室外球机。图书馆是高校信息中心,安保区域包含进出大厅、楼道、电梯厅、图书借阅室、电子浏览室、自习区等,天天全部有大量师生来这里探索知识,往往图书馆又只有一个大厅通道,天天进出人员纵多,尤其是期末前,学生全部会选择前往图书馆自学,这就给图书馆安保人员带来了压力;结合海康威视产品特色,在图书馆大厅吊顶安装带红外夜视功效智能球机。5.1.2.9 停车场、单车停车棚高校停放车辆面积广泛,是整个高校安全防范微弱步骤,为了加强停车场、单车棚车辆和人员管理,降低巡查人员劳动强度,让监控人员实时监控到停车场、单车棚情况,发觉警情能够立即处理。需在停车场、单车棚区域设置监控点,考虑到停车场、单车棚光线差,
30、而且要求能看清楚车辆停放和人员活动情况;为停车场、单车棚安全管理提供事实依据,本区域有全天候工作要求,所以选择红外摄像机。5.1.3 传输设计5.1.3.1 传输方法类型视频监控系统中,视频信号传输是整个系统很关键一环,这部分造价即使所占比重不大,但关系到整个视频安防监控系统图像质量和使用效果,所以要选择合理传输方法。现在,在高清监控系统中最常见传输介质是双绞线、光纤等方法。1) 视频双绞线传输视频双绞线基带传输是用5类以上双绞线,利用平衡传输和差分放大原理。这种传输方法优点是线缆和设备价格廉价,传输距离相对较远。2) 光缆传输光缆传输技术是远距离传输最有效方法,传输效果也全部公认好,适于几公
31、里到几十公里以上远距离视频传输。具体实施是经过光缆把视频编码信号传输到监控中心汇聚交换机上进行监控和存放;控制信号经过汇聚交换机传输到前端设备,完成对前端高清摄像机控制。依据两种传输方法特征,在本案视频安防监控系统当中,两种传输方法比较以下:1) 图像质量光纤超五类非屏蔽双绞线;2) 传输距离:光纤超五类非屏蔽双绞线;3) 布线成本:光纤超五类非屏蔽双绞线;依据此次监控系统整体构架及高校实地情况,对于不一样场所、不一样传输距离,选择不一样传输方法。1、 室外场所通常距离监控中心较远,且因进监控中心信号有防雷要求,宜选择光纤传输方法传输信号,有效地避免了视频信号受到雷击和静电干扰和破坏,确保视频
32、信号稳定可靠采集和传输;2、 因为此次视频监控系统采取纯网络架构,所以室内监控点只需经过网线接入到就近弱电室接入交换机上,距离超出一百米则可考虑采取光纤传输。3、 当必需穿越复杂电磁环境时(如附件有大功率电动机)时,提议采取光纤传输方法。4、 生活区分控中心和校区监控中心采取光纤传输。5.1.3.2 电源及控制信号传输前端摄像机提议采取UPS统一供电,UPS供电线路布署到每个楼栋或室外弱电箱,经过变压后输出给前端摄像机,直流供电线路采取RVV2*1.0。5.1.4 监控中心设计监控中心包含控制子系统、显示子系统、存放子系统等。5.1.4.1 控制子系统控制子系统关键指是视频监控系统管理平台软件
33、和配套设备,如键盘等。 管理平台软件视频监控系统管理平台软件是整个视频监控系统关键。系统内任何操作、配置、管理全部必需在平台上完成,或经过平台注册,由其它设备或软件用户端完成。软件含有C/S、B/S两种架构。支持报警系统和视频监控系统联动管理。软件采取模块化设计,能够分服务器安装系统模块,以降低服务器资源处理压力。 键盘系统可采取网络键盘,接入系统中交换机,经平台注册后,能够对前端视频点进行切换显示、远程控制等操作。键盘上三维摇杆设计,给用户带来键盘、鼠标无法替换使用感受。5.1.4.2 显示控制子系统显示控制子系统关键为实现高校值班室对高校监控范围内视频监控统一调用、控制及显示而设计,实现对
34、数字视频远程访问、视频流接收、数字视频解码显示和大屏幕视频显示控制等功效。显示控制子系统包含LCD监视器和DID液晶拼接屏。依据实际工程实施经验,提议控制台到电视墙观看距离大于 3 米。同时,为了方便安装维护,后面最少需要保留80 厘米净空间。一、视频综合平台解码部分解码子系统关键是将前端网络视频监控信号还原成高清数字信号,输出到显示系统进行显示。解码系统架构参考图以下:和通常解码子系统相比,此次设计解码子系统不仅是个单纯视频解码子系统,而是一个集视频解码、数字输入、拼接、控制、漫游等功效于一体视频综合管理平台,它将原有解码设备、拼接控制设备集成到一体化设备中,经过视频监控管理系统管理平台软件
35、即可实现视频解码输出、切换控制、大屏拼接、画面开窗、漫游等原来需要多套软件才能够实现功效。它可支持多个数据源同时接入,如:网络编码接入,光纤数字接入,SDI信号接入,DVI信号接入,VGA信号接入,BNC模拟信号接入。也能够支持多个输出接口输出,如:HDMI,DVI,VGA或BNC。视频综合平台有以下部分特点: 拼接灵活性,操作便捷支持多个拼接方法,用户能够依据需求任意切换任意组合,能够实现开窗,漫游,拼接等功效,操作简单,在用户端软件中经过拖动实现轻松配置。 图像显示是经过用户端软件控制视频综合平台进行输出给显示单元进行显示。用户端软件依据监控中心图像监控需要设置显示策略,并控制视频综合平台
36、实现图像解码输出。除此之外,还能够实现报警联动输出,报警弹图像,图像轮巡,回放录像上墙等功效。 支持高清图像拼接上墙传统监控分辨率4CIF为704x576,伴随监视器分辨率提升,和拼接屏使用,4CIF分辨率效果逐步降低,而视频综合平台支持接入1080P或UXGA(1600x1200)分辨率图像,很好处理了图像质量瓶颈,而且配合DVI或HDMI等输出高清接口,让拼接屏图像显示质量有了一个质提升。 集成度高,性能好能够对BNC,VGA,SDI,光纤等输入源进行编码压缩,采取海康威视自主研发针对高清视频监控有尤其优化编码算法,并搭配TI高性能芯片,实现高压缩,低延迟。编码压缩数据能够配合网络存放设备
37、进行存放备份。能够解码1080P和UXGA及以下分辨率编码图像数据,并使用BNC、VGA、DVI、HDMI等输出接口进行输出。支持BNC,VGA,光纤输入原始数据直接上墙,降低编码和解码延迟和降低图像质量损耗。含有强大网络传输功效,接入视频综合平台图像数据经过编码压缩以后,利用IP传输交换技术完成视频图像分发,在确保信息安全基础上,各业务部门桌面终端(PC)均可访问权限范围内视频资源,支持调看实时视频图像、PTZ控制和回放录像资料。含有报警输入和输出功效,能够实现红外对射等开关量报警输入设备接入,还能够实现485和232信号量报警输入。能够实现指定规则下联动报警输出,还能够提供直流电压为报警设
38、备供电。含有云台控制功效。 扩展性、兼容性强对老系统改建能够在不改变原有监控系统基础上进行扩展,保护用户投资。不一样视频综合平台之间使用光纤或网络方法进行级联,而且能够对各级平台进行统一管理。前端摄像机前端摄像机前端摄像机视频综合平台视频综合平台 降低施工难度视频综合平台是可插拔板卡结构,针对不一样大屏要求可灵活增减板卡,机架式结构易安装,便于施工,集成度高省去了很多周围设备,更易布线及调试。 稳定性高,维护方便系统能够根据需求全天二十四小时、十二个月365天全天连续工作,所以视频综合平台必需含有高可靠性、高稳定性等特点,以确保连续正常运行。传统大屏幕系统通常由编码器、矩阵、大屏控制器组成,组
39、成比较复杂,每个步骤全部有可能存在不稳定原因,而且步骤越多造成了排查错误约困难,而本企业视频综合平台将编码、矩阵和大屏控制器整合在一起,在满足功效需求基础上操作简便、维护简单、管理简捷。二、大屏显示部分高校视频监控显示子系统大屏拼接推荐使用海康威视液晶屏,该屏是采取三星原装DID(Digital Information Display)液晶面板为关键技术一体化单元。DID面板革命性突破在于超高亮度、超高对比度、超耐用性和超窄边应用,处理了液晶显示应用于大屏幕公共显示技术障碍。通常来说,电视或电脑所用液晶屏亮度只有250300cd/m2,采取DID面板液晶屏幕亮度则高达7001000 cd/m2
40、,对比度高达3000:110000:1,比传统电脑或电视液晶屏要高出一倍。采取DID面板专业液晶监视器即使是在强光照射下也清楚可见。稳定运行寿命超长,维护成本低:液晶显示技术是现在最优异平板显示技术之一,尤其是DID液晶屏,整机有50000小时使用寿命且长时间工作后图像稳定没任何改变。液晶显示技术没有任何需要定时更换耗材设备,所以维护、维修成本极低。全自动温控系统:DID液晶拼接单元配置有自动温度控制电路设计,可依据屏幕实际工作温度自动调整散热风扇散热能力,在确保屏幕工作平静同时,使DID液晶屏幕一直在最好工作温度,提升了整机可靠性,有效延长屏幕使用寿命。环境保护健康:和传统背投式(包含CRT
41、背投、LCD背投和DLP等)拼接系统相比,LCD液晶拼接系统发烧量小、无辐射、无闪烁、不伤眼、不含有害物质(如铅、汞、镉、铬等),有利于观看者身体健康,是新一代环境保护健康拼接系统,在欧美部分发达国家,LCD拼接系统已替换传统背投式拼接系统成为主流。拼接方法任意选择,单元尺寸灵活,使用场所适应性强:DID-LCD液晶屏能够选择任意拼接(M*N),屏大小亦有多个选择,40寸、46寸等多个规格,能够满足不一样场所需要。另外,海康威视液晶大屏幕含有高亮度、高对比度、快速响应时间、宽视角、超窄边等特点。 高亮度 一般液晶亮度 海康威视液晶亮度常规电视、电脑显示器等显示设备亮度值介于250300 cd/
42、m2之间,海康威视液晶拼接屏亮度值介于6001500 cd/m2之间。高亮度确保了画面显示质量,能够愈加真实反应出信号源本身画面质量。 高对比度一般液晶对比度 海康威视液晶对比度海康威视液晶拼接屏对比度高达:13000:1。高对比度能够更有效凸显画面本身层次感,画面过渡更显细腻,有利于观看者有效捕捉到画面中每一个细节。 快速响应时间一般液晶响应时间 海康威视液晶响应时间真正8ms响应时间,有效消除画面拖尾现象,画面愈加流畅,更佳适应高速动态画面显示。 超宽视角一般液晶视角 海康威视液晶视角水平、垂直178超宽视角,站在任意角度观看视觉效果均保持良好。卓越显示性能在组成超大拼接大屏幕墙时显示效果
43、尤佳,有利于用户处于各个角度观看时看到一致图像效果。 超窄边结构 双边综合拼缝仅为6.7mm(46寸)海康威视液晶拼接屏双边综合拼缝仅为6.7mm。另外,企业也能够提供双边拼缝为22mm和20mm液晶屏。多个可选尺寸能够满足不一样用户需求。下图为海康威视液晶拼接显示墙实际拍摄图片。 海康威视液晶拼接墙实际效果图5.1.4.3 存放子系统存放子系统是为监控点提供存放空间和存放服务系统,是为用户提供录像检索和点播系统。一、 存放架构本方案存放采取基于磁盘阵列CVR模式,这种存放模式省去了网络存放服务器,所以存放不再受网络存放服务器性能影响,存放愈加高效稳定,并节省了一定成本。二、 视频存放技术要求
44、录像数据存放在磁盘阵列高速设备上,存放图像数据采取标清或高清格式,录像数据应保留30天以上。存放图像数据可经过网络接口以时间、通道等方法进行检索,允很多用户同时检索、调用录像。实际系统建设可根据不一样区域设定存放格式和存放时间。但以后增加设备空间要预留。三、 存放系统空间要求4CIF格式存放:监控资料存放系统空间需求和监控系统实际和使用有着直接关系,需求存放空间大小能够经过计算公式直接计算出来,假如录像以4CIF格式进行存放,平均码流1.5Mps,平均每通道一天 24 小时容量约为15.5GB,总存放容量可按实际监控通道数及存放时间计算得出。720P图像存放:依据存放容量计算公式能够计算出,假
45、如以720P图像格式存放,平均码流4.5Mps,每路摄像机一天 24 小时容量约为46.5GB。四、 监控资料后期检索方法监控资料后期检索也是监控系统中一个很关键步骤。在监控中实时监控图像当然关键,录制下来监控资料也会在关键时候发挥更大作用。在监控中,录制下来监控资料能够作为不法分子犯罪证据;在高校监控中,录制下来监控资料能够作为意外事件中分析资料等等。完善监控系统会提供多个监控资料后期检索方法以供选择,通常会分为简单检索功效和复杂检索功效。需要注意是,用户查询检索一样会消耗存放系统 I/O,而且是和监控录制系统同时工作,尤其检索查询用户同时大量并发时,对存放系统将会是一个严重考验。5.1.4
46、.4 智能视频监控技术智能视频监控技术(intelligent video surveillance)起源于计算机视觉技术(computer vision),它对视频进行一系列分析,从视频中提取运动目标信息,发觉感爱好事件,依据用户设置报警规则,自动分析判定报警事件,产生报警信号,从而能够在很多场所替换或帮助人为监控。对比传统监控系统智能视频监控传统视频监控监控连续性不需要一直紧盯屏幕,保安人员只需要在系统告警时进行确定即可。避免了保安人员因长时间观看屏幕造成疲惫而降低注意力,提升了实际监控效果,真正做到724全天候监控。需要长时间连续紧盯屏幕,轻易造成保安人员视觉疲惫、注意力下降。依据研究表
47、明,人眼紧盯屏幕22分钟以后,注意力就会大幅下降,远低于正常水平(此时人眼只能觉察画面里不到5%信息),所以实际使用时,无法达成真正意义上724监控效果。监控有效性全部监视屏幕均由编码器自动进行智能监控,保安人员只需要对产生告警图像进行确定和处理即可。这么,保安人员实际有效监控范围能够提升数十倍,大大提升了监控效率。人眼观察范围有限(理论上人眼水平最大视角为100120,但实际上有效视角只有2030,其中视觉敏锐视角仅10,剩下部分即所谓“眼角余光”区域,视力很低),无法同时紧盯多个屏幕;而人脑也无法同时处理多个监控屏幕画面。所以,保安人员面临大型屏幕墙时无法有效监控。 监控能力智能视觉摄像机能够识别出人眼无法分辨细微改
