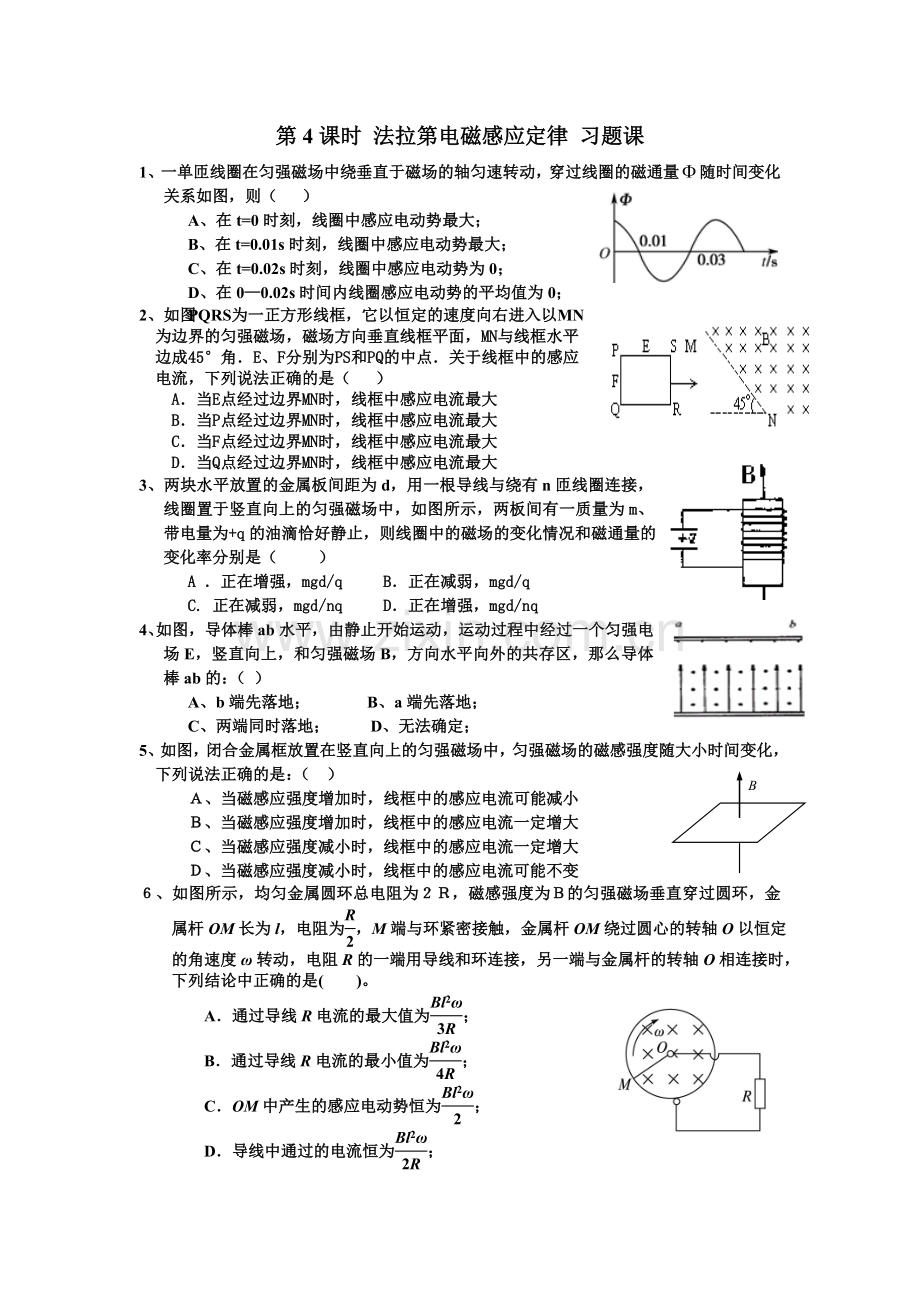

第4课时 法拉第电磁感应定律 习题课
1、 一单匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动，穿过线圈的磁通量随时间变化 关系如图，则（ ）
A、在t=0时刻，线圈中感应电动势最大；
B、在t=0.01s时刻，线圈中感应电动势最大；
C、在t=0.02s时刻，线圈中感应电动势为0；
D、在0—0.02s时间内线圈感应电动势的平均值为0；
2、如图PQRS为一正方形线框，它以恒定的速度向右进入以MN 为边界的匀强磁场，磁场方向垂直线框平面，MN与线框水平 边成45°角．E、F分别为PS和PQ的中点．关于线框中的感应 电流，下列说法正确的是（ ）
A．当E点经过边界MN时，线框中感应电流最大
B．当P点经过边界MN时，线框中感应电流最大
C．当F点经过边界MN时，线框中感应电流最大
D．当Q点经过边界MN时，线框中感应电流最大
3、两块水平放置的金属板间距为d，用一根导线与绕有n匝线圈连接， 线圈置于竖直向上的匀强磁场中，如图所示，两板间有一质量为m、 带电量为+q的油滴恰好静止，则线圈中的磁场的变化情况和磁通量的 变化率分别是（ ）
A ．正在增强，mgd/q B．正在减弱，mgd/q
C. 正在减弱，mgd/nq D．正在增强，mgd/nq
4、 如图，导体棒ab水平，由静止开始运动，运动过程中经过一个匀强电 场E，竖直向上，和匀强磁场B，方向水平向外的共存区，那么导体 棒ab的：（ ）
A、b端先落地； B、a端先落地；
C、两端同时落地； D、无法确定；
B
5、如图，闭合金属框放置在竖直向上的匀强磁场中，匀强磁场的磁感强度随大小时间变化， 下列说法正确的是：（　）
　　 Ａ、当磁感应强度增加时，线框中的感应电流可能减小
Ｂ、当磁感应强度增加时，线框中的感应电流一定增大
Ｃ、当磁感应强度减小时，线框中的感应电流一定增大
Ｄ、当磁感应强度减小时，线框中的感应电流可能不变
６、如图所示，均匀金属圆环总电阻为２Ｒ，磁感强度为Ｂ的匀强磁场垂直穿过圆环，金 属杆OM长为l，电阻为，M端与环紧密接触，金属杆OM绕过圆心的转轴O以恒定 的角速度ω转动，电阻R的一端用导线和环连接，另一端与金属杆的转轴O相连接时， 下列结论中正确的是(　　)。
A．通过导线R电流的最大值为；
B．通过导线R电流的最小值为；
C．OM中产生的感应电动势恒为；
D．导线中通过的电流恒为；

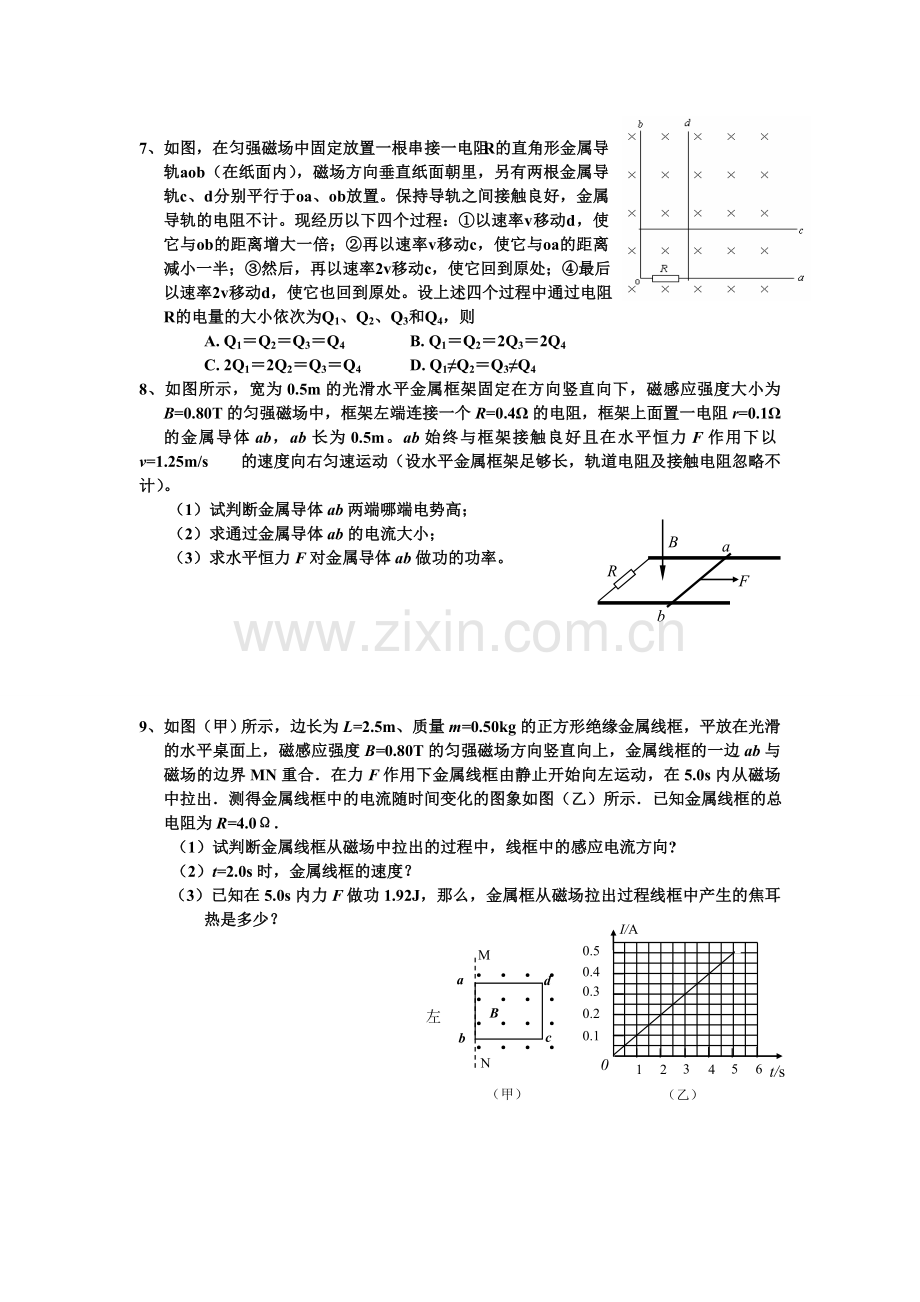

7、如图，在匀强磁场中固定放置一根串接一电阻R的直角形金属导 轨aob（在纸面内），磁场方向垂直纸面朝里，另有两根金属导 轨c、d分别平行于oa、ob放置。保持导轨之间接触良好，金属 导轨的电阻不计。现经历以下四个过程：①以速率v移动d，使 它与ob的距离增大一倍；②再以速率v移动c，使它与oa的距离 减小一半；③然后，再以速率2v移动c，使它回到原处；④最后 以速率2v移动d，使它也回到原处。设上述四个过程中通过电阻 R的电量的大小依次为Q1、Q2、Q3和Q4，则
A. Q1＝Q2＝Q3＝Q4 B. Q1＝Q2＝2Q3＝2Q4
C. 2Q1＝2Q2＝Q3＝Q4 D. Q1≠Q2＝Q3≠Q4
8、如图所示，宽为0.5m的光滑水平金属框架固定在方向竖直向下，磁感应强度大小为 B=0.80T的匀强磁场中，框架左端连接一个R=0.4Ω的电阻，框架上面置一电阻r=0.1Ω 的金属导体ab，ab长为0.5m。ab始终与框架接触良好且在水平恒力F作用下以v=1.25m/s 的速度向右匀速运动（设水平金属框架足够长，轨道电阻及接触电阻忽略不计）。
B
R
F
a
b
（1）试判断金属导体ab两端哪端电势高；
（2）求通过金属导体ab的电流大小；
（3）求水平恒力F对金属导体ab做功的功率。

9、如图（甲）所示，边长为L=2.5m、质量m=0.50kg的正方形绝缘金属线框，平放在光滑 的水平桌面上，磁感应强度B=0.80T的匀强磁场方向竖直向上，金属线框的一边ab与 磁场的边界MN重合．在力F作用下金属线框由静止开始向左运动，在5.0s内从磁场 中拉出．测得金属线框中的电流随时间变化的图象如图（乙）所示．已知金属线框的总 电阻为R=4.0Ω．
（1）试判断金属线框从磁场中拉出的过程中，线框中的感应电流方向?
（2）t=2.0s时，金属线框的速度？
0
t/s
I/A
1
2
3
4
5
6
0.1
0.2
0.4
0.3
0.5
（乙）
· · · ·
· · · ·
· · · ·
· · · ·
M
N
B
（甲）
a
b
c
d
左
（3）已知在5.0s内力F做功1.92J，那么，金属框从磁场拉出过程线框中产生的焦耳 热是多少？

第4课时 法拉第电磁感应定律 习题课
参考答案
题号
1
2
3
4
5
6
7
答案
BC
B
C
A
AD
ABC
A

8、 （1）由右手定则，a端电势高；
（2）I=1A；
（3）P=0.5W；

9、 （1）逆时针方向；
（2）0.4m/s;
（3）1.67J；
