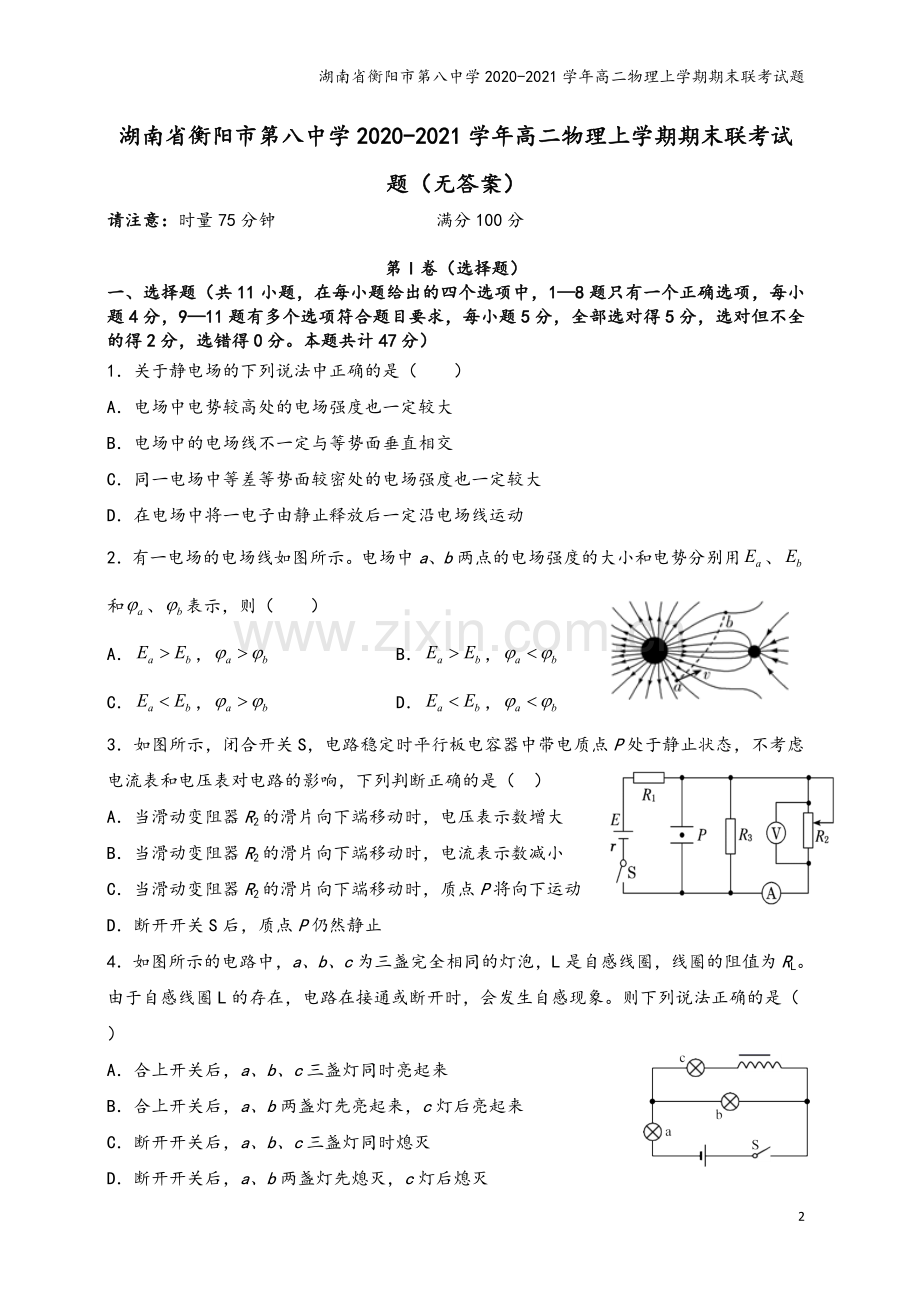

湖南省衡阳市第八中学2020-2021学年高二物理上学期期末联考试题湖南省衡阳市第八中学2020-2021学年高二物理上学期期末联考试题年级：姓名：7湖南省衡阳市第八中学2020-2021学年高二物理上学期期末联考试题（无答案）请注意：时量75分钟 满分100分第I卷（选择题）一、选择题（共11小题，在每小题给出的四个选项中，18题只有一个正确选项，每小题4分，911题有多个选项符合题目要求，每小题5分，全部选对得5分，选对但不全的得2分，选错得0分。本题共计47分）1关于静电场的下列说法中正确的是（）A电场中电势较高处的电场强度也一定较大B电场中的电场线不一定与等势面垂直相交C同一电场中等差等势面较密处的电场强度也一定较大D在电场中将一电子由静止释放后一定沿电场线运动2有一电场的电场线如图所示。电场中a、b两点的电场强度的大小和电势分别用、和、表示，则（）A， B，C， D，3如图所示，闭合开关S，电路稳定时平行板电容器中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，下列判断正确的是（ ）A当滑动变阻器R2的滑片向下端移动时，电压表示数增大B当滑动变阻器R2的滑片向下端移动时，电流表示数减小C当滑动变阻器R2的滑片向下端移动时，质点P将向下运动D断开开关S后，质点P仍然静止4如图所示的电路中，a、b、c为三盏完全相同的灯泡，L是自感线圈，线圈的阻值为RL。由于自感线圈L的存在，电路在接通或断开时，会发生自感现象。则下列说法正确的是（）A合上开关后，a、b、c三盏灯同时亮起来B合上开关后，a、b两盏灯先亮起来，c灯后亮起来C断开开关后，a、b、c三盏灯同时熄灭D断开开关后，a、b两盏灯先熄灭，c灯后熄灭5如图所示的电路中，理想变压器原、副线圈匝数比为201，图中电表均为理想电表，R为光敏电阻（其阻值随光强增大而减小），L1和L2是两个完全相同的灯泡。原线圈接入如图所示的正弦交流电压，下列说法正确的是（）A若L1的灯丝烧断后，电压表的示数会变小B电压表的示数为11VC交流电压的频率为100HzD当照射R的光强增大时，电流表的示数变大6如图甲所示为一边长为L1 m、匝数n10的正方形线圈，其总电阻为r1 。在线圈的中间位置以下区域分布着匀强磁场。磁场方向垂直纸面向里，磁感应强度大小随时间变化的关系如图乙所示。在06s的时间内，下列说法正确的是（ ）A线圈中形成的感应电流的方向是顺时针B线圈中形成的感应电流的大小为1AC线圈中形成的感应电流的大小为0.5AD线圈的面积有增大的趋势7如图所示，边长为L的等边三角形导体框是由3根电阻均为3r的导体棒构成，磁感应强度为B的匀强磁场垂直导体框所在平面，导体框两顶点与电动势为E，内阻为r的电源用电阻可忽略的导线相连，则整个三角形导体框受到的安培力大小为（）A0BCD8. 如图所示，竖直放置的形光滑导轨宽为L，矩形匀强磁场、的高和间距均为d，磁感应强度为B质量为m的水平金属杆由静止释放，进入磁场和时的速度相等金属杆在导轨间的电阻为R，与导轨接触良好，其余电阻不计，重力加速度为g金属杆（ ）A. 在磁场内运动时加速度方向竖直向下B. 穿过磁场的时间等于在两磁场之间的运动时间C. 释放时距磁场上边界的高度h可能小于D. 穿过两磁场产生的总热量为4mgd9某导体中的电流随其两端的电压的变化图像如图所示，则下列说法中正确的是（）A加5V的电压时，导体的电阻约是5B加5V的电压时，导体的电阻约是10C由图可知，随着电压增大，导体的电阻不断减小D由图可知，随着电压增大，导体的电阻不断增大10如图所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速绕与磁感线垂直的轴匀速转动，产生的交变电动势图像如图中曲线a、b所示，则下列说法正确的是（）A曲线a、b对应t=0时刻线圈平面均与中性面重合B曲线a、b对应的线圈转速之比为32C曲线a表示的交变电动势频率为25HzD曲线b表示的交变电动势有效值为10V11如图所示，OACD为矩形，OA边长为L，其内存在垂直纸面向里的匀强磁场。一质量为m、带电荷量为q的粒子从O点以速度v0垂直射入磁场，速度方向与OA的夹角为=60，粒子刚好从A点射出磁场不计粒子的重力，则（）A粒子带负电B匀强磁场的磁感应强度为C为保证粒子能够刚好从A点射出磁场，OD边长至少为D减小粒子的入射速度，粒子在磁场区域内的运动时间变长第II卷（非选择题）二、实验填空题（本题共18分，每空2分，答案必须写在答题卡上指定区域）12某同学准备在实验室利用电流表和电压表测定一节干电池的电动势和内电阻。为了尽量减小实验误差。(1)该同学应该选择的实验电路是_（选填“甲”或“乙”）；(2)在实验过程中该同学利用所选电路测得多组电压和电流值，并得到了如图所示的U-I图线，由图可得出该电源电动势E=_V，内阻r=_。（结果均保留两位有效数字）13用一段长约为100cm的金属丝做测定金属的电阻率的实验。(1)为选择合适电路，先用多用电表粗测金属丝电阻Rx。将选择开关K旋转到欧姆档10位置，正确操作后，将两表笔与待测电阻Rx相接，发现指针偏转角度过大，为得到比较准确的测量结果，应将选择开关K旋转到电阻档_（填1或100）位置。更换欧姆档重新调零并测量，指针如图甲所示，其读数为_；(2)用螺旋测微器测量金属丝的直径，某次测量结果如图乙所示，读数为_mm；(3)在用电压表和电流表测金属丝的电阻时，提供下列供选择的器材：A直流电源（电动势约为3.0V，内阻很小）B电压表（量程03V，内阻约3k）C电流表（量程00.6A，内阻约0.15）D电流表（量程03A，内阻约0.025）E.滑动变阻器（阻值范围015，最大允许电流1A）F.滑动变阻器（阻值范围0200，最大允许电流2A）G.开关、导线为了有较高的测量精度，并能测得多组数据，在供选择的器材中，电流表应选择_，滑动变阻器应选择_；（填字母代号）(4)用如上图所示电路进行测量金属丝的电阻，测量结果比真实值_（填偏大或偏小）。三、计算题（本题3个小题，共35分，解答需要写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不得分，有数值计算的，答案中必须明确写出数值和单位）14（10分）如图所示，O是B点正上方一点，|AO|=2|OB|，粒子从A点以v0的速度沿垂直电场线方向的水平直线AO方向射入电场，由B点飞出匀强电场。已知粒子质量为m，电荷量为2e求：（1）粒子从B点射出匀强电场时的速度；（2）OB两点间的电势差。15（12分）如图所示，电阻不计、间距为L=1.5m的光滑平行金属导轨，水平放置于磁感应强度为B=1.0T、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R=2.5。质量为m=1.0kg、电阻为r =0.5的金属棒PQ置于导轨上，始终垂直导轨且接触良好。当PQ受到垂直于棒的水平外力F=1.5N的作用，由静止开始运动，经过位移x=16m 到达MN处，在到达MN前已做匀速运动，（图中MN未画出）求：(1)金属棒运动到MN处时的速度大小；(2)金属棒从静止运动到MN处的过程中，流过金属棒的电量；(3)金属棒从静止运动到MN处的过程中，回路总共产生的热量。16（13分）扭摆器是同步辐射装置中的插入件，能使粒子的运动轨迹发生扭摆。其简化模型如图、两处的条形均强磁场区边界竖直，相距为L,磁场方向相反且垂直纸面。一质量为m、电量为-q、重力不计的粒子，从靠近平行板电容器MN板处由静止释放，极板间电压为U,粒子经电场加速后平行于纸面射入区，射入时速度与水平和方向夹角.（1）当区宽度L1=L、磁感应强度大小B1=B0时，粒子从区右边界射出时速度与水平方向夹角也为，求B0 及粒子在区运动的时间t0 ；（2）若L2=L1=L、B1=B0，为使粒子能返回区，求B2应满足的条件；（3）若，且已保证了粒子能从区右边界射出。为使粒子从区右边界射出的方向与从区左边界射入的方向总相同，求B1、B2、L1、L2、之间应满足的关系式。mPQMNB1B2L1L2LIII-q
