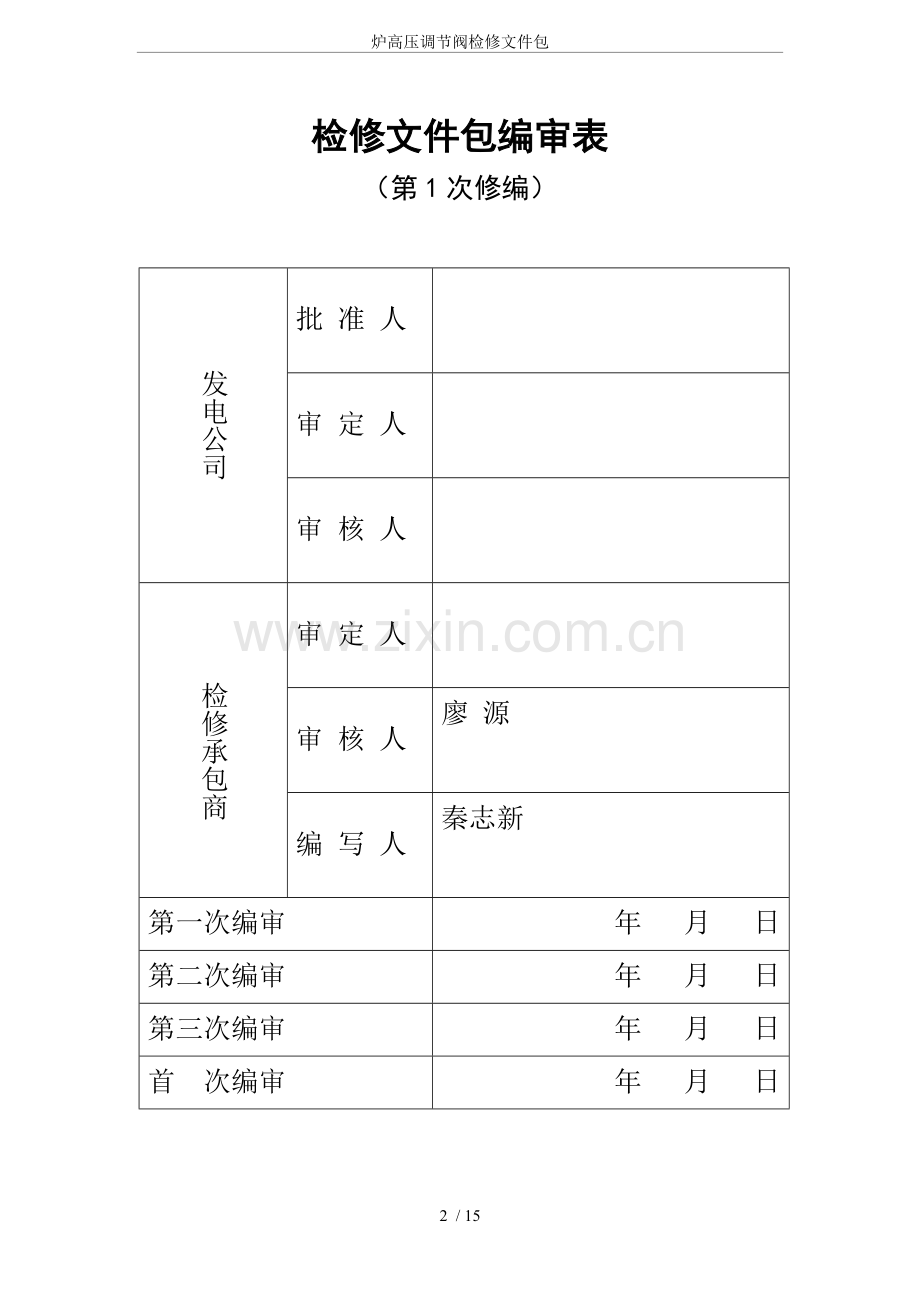

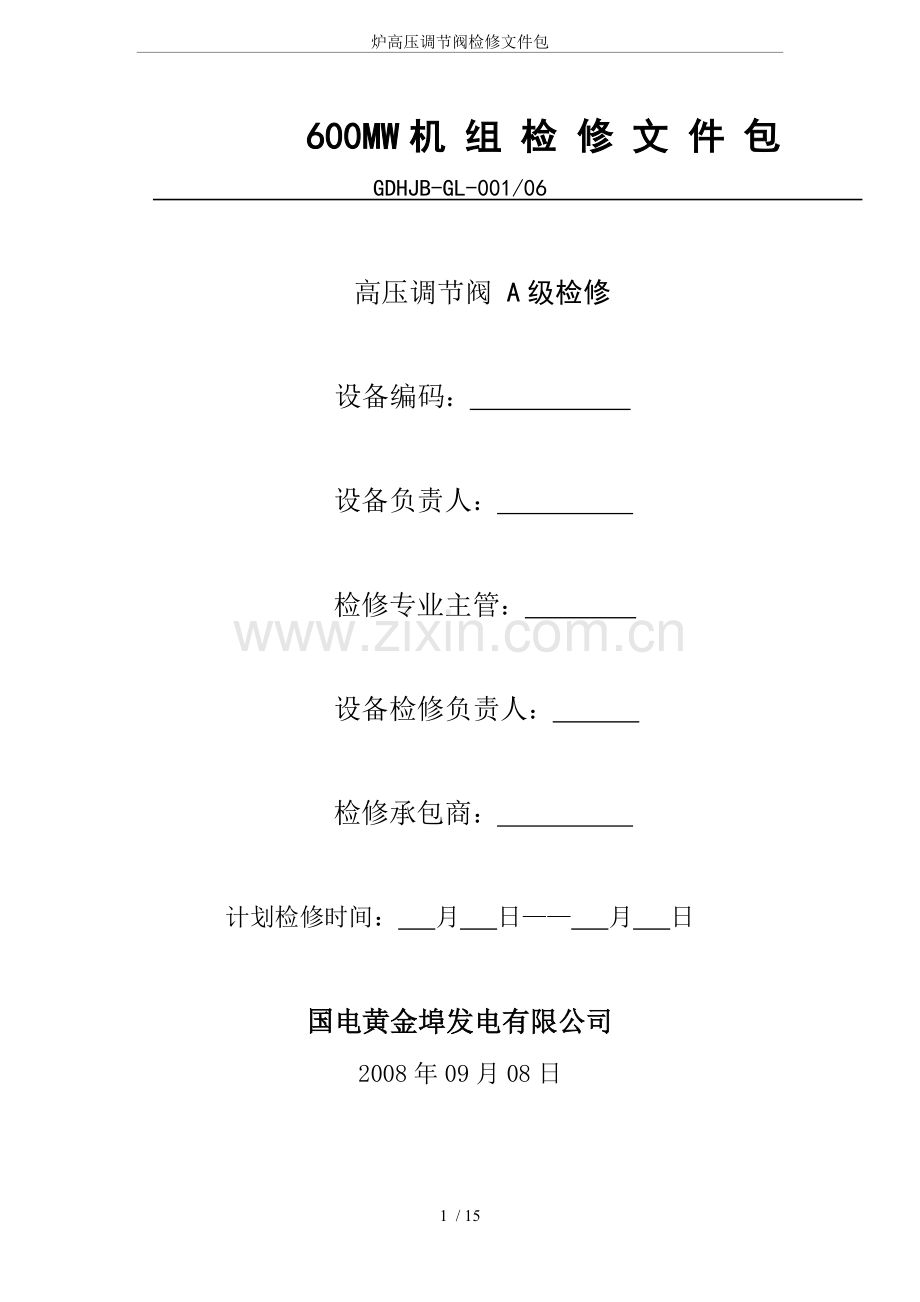

炉高压调节阀检修文件包 600MW机组检修文件包 GDHJB-GL-001/06 高压调节阀 A级检修设备编码：设备负责人：检修专业主管：设备检修负责人：检修承包商：计划检修时间：月日—— 月日国电黄金埠发电有限公司 2008年09月08日检修文件包编审表（第1次修编）发电公司批准人审定人审核人检修承包商审定人审核人廖源编写人秦志新第一次编审年月日第二次编审年月日第三次编审年月日首次编审年月日版次：修改版检修文件包清单页：3/15 序号类别名称页数一. 检修工作任务单检修计划工作许可主要检修项目修后目标质检点分布各方签字二. 修前准备设备基本参数设备修前状况人员准备工具准备材料准备；备件准备施工现场准备三. 检修工序卡检修工序、质量标准、验收级别及签字；四. 检修技术记录卡五. 设备试运记录单试运行程序及措施、参数记录、试运情况记录六. 完工报告单主要工作内容总结目标指标完成情况主要材料备件消耗统计修后总体评价确认完成工作各方签字七. ¨ 不符合项通知单附件一（可选）八. ¨ 项目调整申请单附件二（可选）九. ¨ 文件包修改记录附件三（可选）版次：修改版一检修工作任务单页码：4/15 设备名称高压调节阀设备代码检修计划设备检修类别 □ A级检修 □ B级检修 □ C级检修 □ 其它计划工作时间年月日至年月日计划工日主要检修项目 1、阀芯、阀座密封面检查 2、其它各部件检查工作许可 □ 需单独办理工作票 □该设备所属系统已办票，不需单独办理工作票 □ 电气第一种工作票 □ 电气第二种工作票 □ 电气继保工作票 □ 热机工作票 □ 仪控工作票 □ 其它工作许可条件 □ 动火工作票 □ 脚手架 □ 拆除保温 □ 封堵打开 □ 围栏设置 □ 安全网 □ 其它目标修后 1．阀门无内、外漏 2 开关灵活质检点分布 W点工序及质检点内容 H点工序及质检点内容 H-1 ¨ 10检查阀瓣等验收人员承包商检修技术员、承包商专业主管、设备部点检员承包商检修技术员、承包商专业主管、设备部点检员和监理签字方甲方：黄金埠电厂乙方：监理；设备部点检长：检修专业主管：监理负责人：版次：修改版二修前准备卡页码：5/15 ¨ 设备基本参数设备概况 ¨ 设备修前状况检修前交底（设备运行状况、历次主要检修经验和教训、检修前主要缺陷、）应将技术交底内容列出。 1、阀门无内、外漏情况， 2、阀门开关灵活情况。版次：修改版二修前准备卡页码：6/15 人员准备序号工作组人员姓名工种检查结果备注 1. ¨ 2. ¨ 3. ¨ 4. ¨ 5. ¨ 6. ¨ 工具准备序号工器具名称工具编号检查结果备注 1 活动扳手8"－10" ¨ 各1把 2 内六角扳手 ¨ 1套 3 梅花扳手10－32mm ¨ 1套 4 游标卡尺0－300mm ¨ 1把 5 研磨机 ¨ 1把 6 接线盘 ¨ 1把 7 塞尺4" ¨ 1把 8 手锤 ¨ 2把 9 铜棒40×400mm ¨ 2根 10 钳工常用工具 ¨ 1套工作票准备 1 电气第一种工作票 ¨ 备注 2 电气第二种工作票 ¨ 3 电气继电保护工作票 ¨ 4 热机工作票 ¨ 5 动火工作票 ¨ 版次：修改版二修前准备卡页码：7/15 材料准备序号材料名称检查结果序号材料名称检查结果 1 破布 ¨ 4 除锈剂 ¨ 2 研磨砂纸 ¨ 5 ¨ 3 煤油 ¨ 6 ¨ 备件准备序号备件名称检查结果序号备件名称检查结果 1 密封组件 ¨ ¨ 2 盘根 ¨ ¨ 3 ¨ ¨ 4 ¨ ¨ 5 ¨ ¨ 6 ¨ ¨ 7 ¨ ¨ 8 ¨ ¨ 施工现场准备 1 清理设备及四周环境，设备零部件在地面放置必须有垫板 ¨ 2 拆卸部件的安置规定及标志完善。 ¨ 3 现场保卫及消防设施完善。 ¨ 4 起吊用具检验合格。 ¨ 5 气动机构拆除 ¨ 6 ¨ ¨ ¨ ¨ 版次：修改版三检修工序卡页码：8／14 检修工序步骤及内容质量标准质检点签字 □1阀门拆卸前准备好检修工具、备品、备件及有关图纸和记录表格。 □2拆卸前做好标记。 □3解除气动装置 □4松开压盖螺栓，取下阀体与阀盖固定螺栓，将阀盖向下旋转，将阀体旋转下来，最后抽出阀杆。 □5把拆下的各零部件放入盘内，并把原阀体封好。 □6阀体检查。 □7阀杆检查。 □8阀杆螺母检查。 □9填料箱检查。 □10检查阀座、阀瓣有无裂纹、麻点、沟痕等缺陷，根据不同情况，重者车削，轻者可按研磨方法进行研磨。 □11其它零部件的检查并进行除锈清理。 □12按与拆卸时相反的顺序组装。 □13．填料垫圈组装正确不歪斜；填料应无损坏，材料选用正确，蒸汽系统选用镍丝，水系统选用铜丝。 □14．紧压盖螺丝时应对面轮换或两面同时紧。 □15．阀门组装后应开关试验。 1．阀杆应无弯曲、锈蚀、冲刷、顶端圆弧无磨损，丝扣完整，阀杆的弯曲度不得超过1/1000，椭圆度不得超过0.02mm，表面锈蚀和磨损深度不超过0.1mm。 3．阀杆螺母无严重磨损，与阀杆配合灵活。如磨损超过1/3应更换。 4．压盖与阀杆、压盖与填料箱间隙为0.1-0.2mm。 5．阀座、阀瓣应无锈蚀、裂纹、麻点、沟痕等缺陷。研磨好的阀门，阀座与阀瓣密封面应接触均匀，吃线宽度达2/3以上。 6．无裂纹、锈垢，零件齐全完好。 7．垫圈与阀杆的间隙应在0.2-0.5mm 8．填料使用原装备品。 9．紧好的压盖螺丝露出2-3丝扣，压盖压入填料箱至少1/3。 10．阀门开关灵活，无卡涩现象，能达到全开、全关要求，水压试验不漏。 H-1 版次：修改版四检修技术记录卡页码：9/15 设备名称高压调节阀设备编号 1、阀门检查情况（阀杆弯曲及密封面情况等）：序号阀门名称检修内容及处理情况量具编号检查人日期验收人员日期高压调节阀验收点H-1 版次：修改版五设备试运记录页码：10/15 设备名称高压调节阀设备代码设备试运内容及注意事项试运时间年月日至年月日试运参数记录参数标准实际试运中发现的缺陷缺陷名称处理情况备注试运情况记录检修承包商专业技术主管发电公司设备负责人版次：修改版六完工报告单页码：11/15 工期年月日至年月日实际完成工日工日主要材料备件消耗统计序号名称规格与型号生产厂家消耗数量缺陷处理情况异动情况让步接受情况遗留问题及采取措施修后总体评价各方签字检修方设备部管理方运行方 □ 监理方附件一（可选）不符合项通知及处理单编号：年月日检修承包商：检修工作负责人：项目名称：不符合项发现时间：严重程度：不符合项情况描述：签字（承包商专业技术主管）：年月日经研讨后采取的纠正及处理措施：不符合项措施审批人员承包商专业主管承包商（副）总工程师发电公司设备部点检员发电公司设备专业点检长发电公司安健环部主管专家（可选项）专家（可选项）意见：批准人签字：年月日附件二（可选）项目调整申请单版次：修改版项目调整申请单页码：14/15 设备名称设备代码原项目及申请调整的理由：申请人：日期：申请调整后的项目：检修负责人设备部点检主管承包商专业主管设备部点检长或经理承包商项目经理发电公司主管领导附件三 (可选)：文件包修改记录版次：修改版文件包修改记录页码：15/15 ¨ 本文件包修前准备修改 ¨ 本文件包中检修工序卡修改 ¨ 本文件包中检修技术记录卡修改 ¨ 本文件包检修工序中质检点修改 ¨ 本文件包其他页面格式修改原来内容修改后内容修改理由审批程序提出人审核人批准人文件包修编负责人日期 15 / 15
