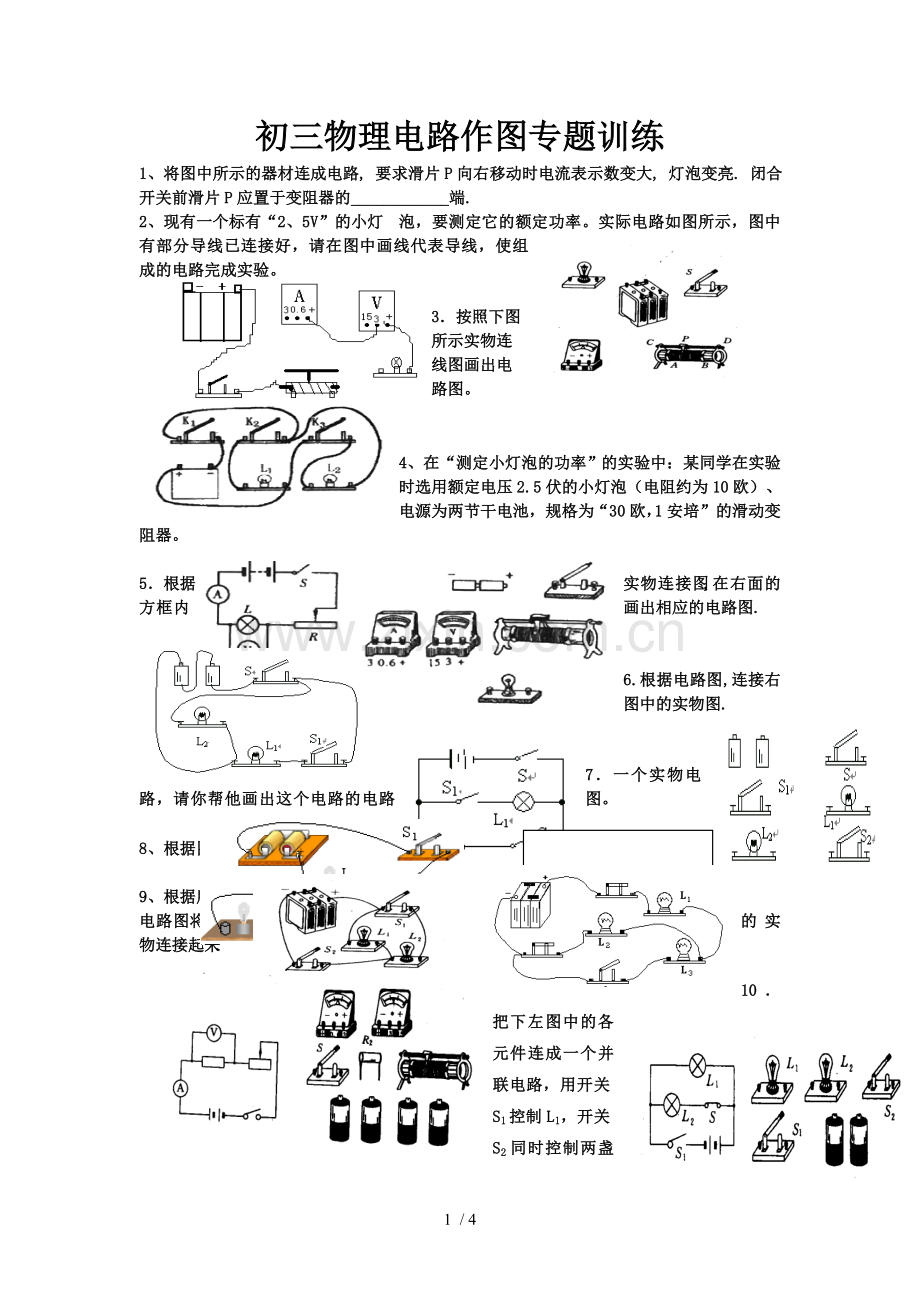

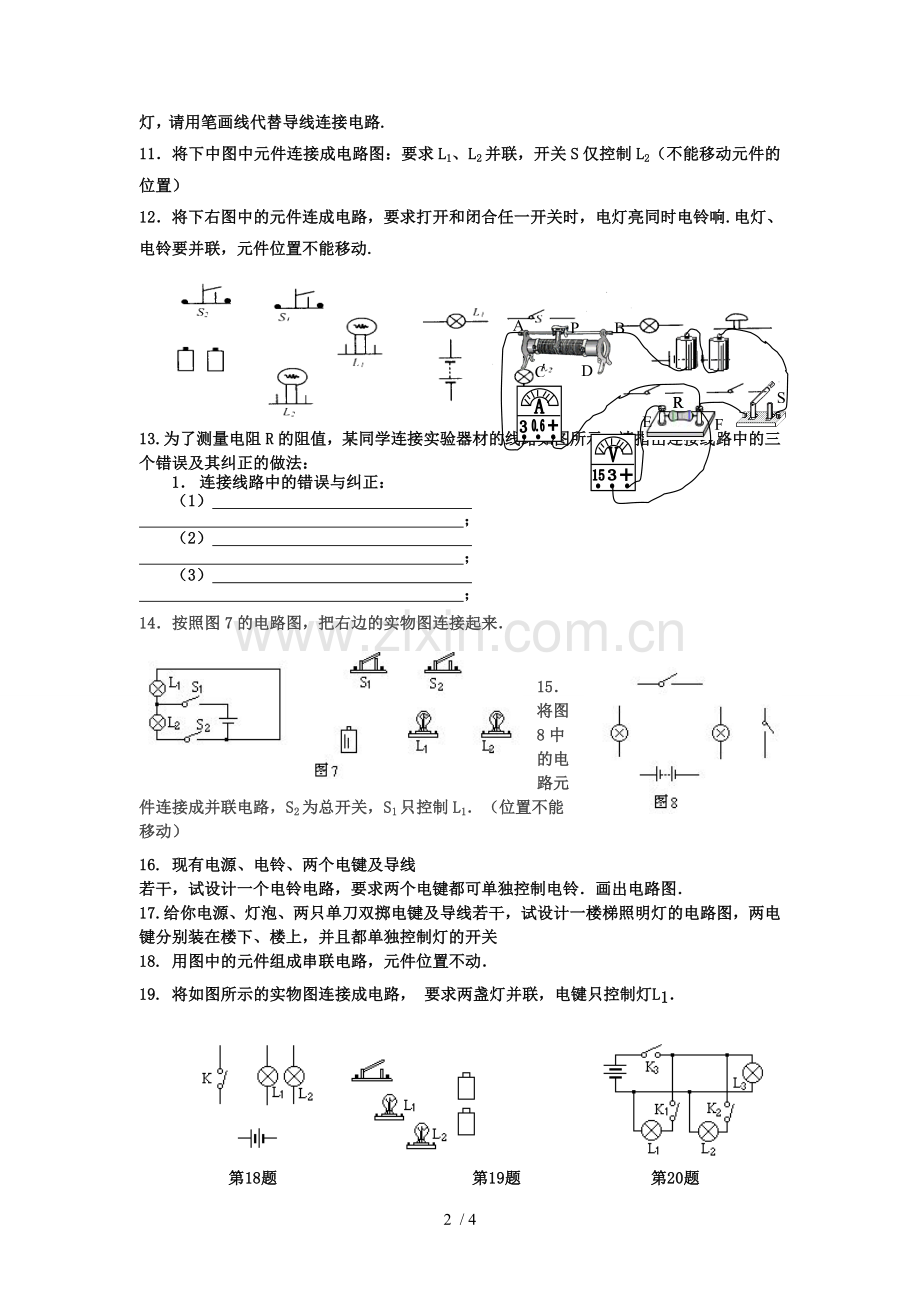

初三物理电路作图专题训练1、将图中所示的器材连成电路, 要求滑片P向右移动时电流表示数变大, 灯泡变亮. 闭合开关前滑片P应置于变阻器的_端.2、现有一个标有“2、5V”的小灯泡，要测定它的额定功率。实际电路如图所示，图中有部分导线已连接好，请在图中画线代表导线，使组成的电路完成实验。3按照下图所示实物连线图画出电路图。4、在“测定小灯泡的功率”的实验中：某同学在实验时选用额定电压2.5伏的小灯泡（电阻约为10欧）、电源为两节干电池，规格为“30欧，1安培” 的滑动变阻器。5根据实物连接图,在右面的方框内画出相应的电路图. 6.根据电路图,连接右图中的实物图. 7一个实物电路，请你帮他画出这个电路的电路图。8、根据图所示的实物图画出电路图.9翰林22、根据所示的电路图将下面的实物连接起来.10把下左图中的各元件连成一个并联电路，用开关S1控制L1，开关S2同时控制两盏灯，请用笔画线代替导线连接电路.11将下中图中元件连接成电路图：要求L1、L2并联，开关S仅控制L2（不能移动元件的位置）12将下右图中的元件连成电路，要求打开和闭合任一开关时，电灯亮同时电铃响.电灯、电铃要并联，元件位置不能移动.ABCDPSRREF13.为了测量电阻R的阻值，某同学连接实验器材的线路如图所示，请指出连接线路中的三个错误及其纠正的做法：1 连接线路中的错误与纠正： （1） ； （2） ； （3） ；14按照图7的电路图，把右边的实物图连接起来15将图8中的电路元件连接成并联电路，S2为总开关，S1只控制L1（位置不能移动）16. 现有电源、电铃、两个电键及导线 若干，试设计一个电铃电路，要求两个电键都可单独控制电铃画出电路图17. 给你电源、灯泡、两只单刀双掷电键及导线若干，试设计一楼梯照明灯的电路图，两电键分别装在楼下、楼上，并且都单独控制灯的开关18. 用图中的元件组成串联电路，元件位置不动 19. 将如图所示的实物图连接成电路， 要求两盏灯并联，电键只控制灯L1 第18题 第19题 第20题20. 将图中的电路图，改画成简单易辨认的电路图 21. 给你电源、电键、滑动变阻器、电灯两盏及导线若干，用它们分别组成两灯串联、并联的电路，试画出电路图22. 给你电源、两个电键、滑动变阻器、两只灯泡及导线若干，用它们组成并联电路，要求一个电键控制一盏灯试画出电路图23. 根据下列实物图，画出对应电路图 24. 用以下器材：电源；电灯L1、L2；开关K1、K2；导线组成电路，画出电路图并要求：只要断开K1，即使K2闭合，L2不亮 K1、K2同时闭合，L1、L2同时亮K1、K2同时断开，L1、L2同时灭 当K1闭合时，L1一定亮，L2可能不亮 25. 有电池、灯泡、电铃各一个，电键两个，要求安装一个电铃电路，当前门或后门来客人时，电铃都响，并能分清前门来人还是后门来人画出电路图 26. 图中的元件位置不动，组成电路，要求L1、L2并联，K为总开关27. 指出图中各图的错误，并画出正确的电路图 28. 下面是已连接的实物图，请你画出它的电路图 27题 28题29. 根据图中的实物连接图画出电路图，并标出电流方向 30题 第29题30 用线条代替导线，将图中的电器元件连成电路要求：开关K1只控制电灯L1，开关K2只控制L2 共用一个电池组 31. 按图中所示电路画出电路图 32. 根据图所示的电路图连接实物图 第32题 第33题 33. 将图中所给元件组成一个电路，要求K1 控制L1，K2控制L2，元件不许移动用笔画线将图乙的元件连接成甲图所示的电路.34.给你一个电池组、两盏灯、三个电键、若干根导线，如图，请组成一个并联电路，要求：K1控制L1，K2控制L2，K3控制L1、L2，请在实物图上连接电路并画出相应的电路图。 35用线条代替导线，将图20中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组36.根据图22中的电路图，用铅笔或钢笔代替导线，将如图23实物连接起来。4 / 4
