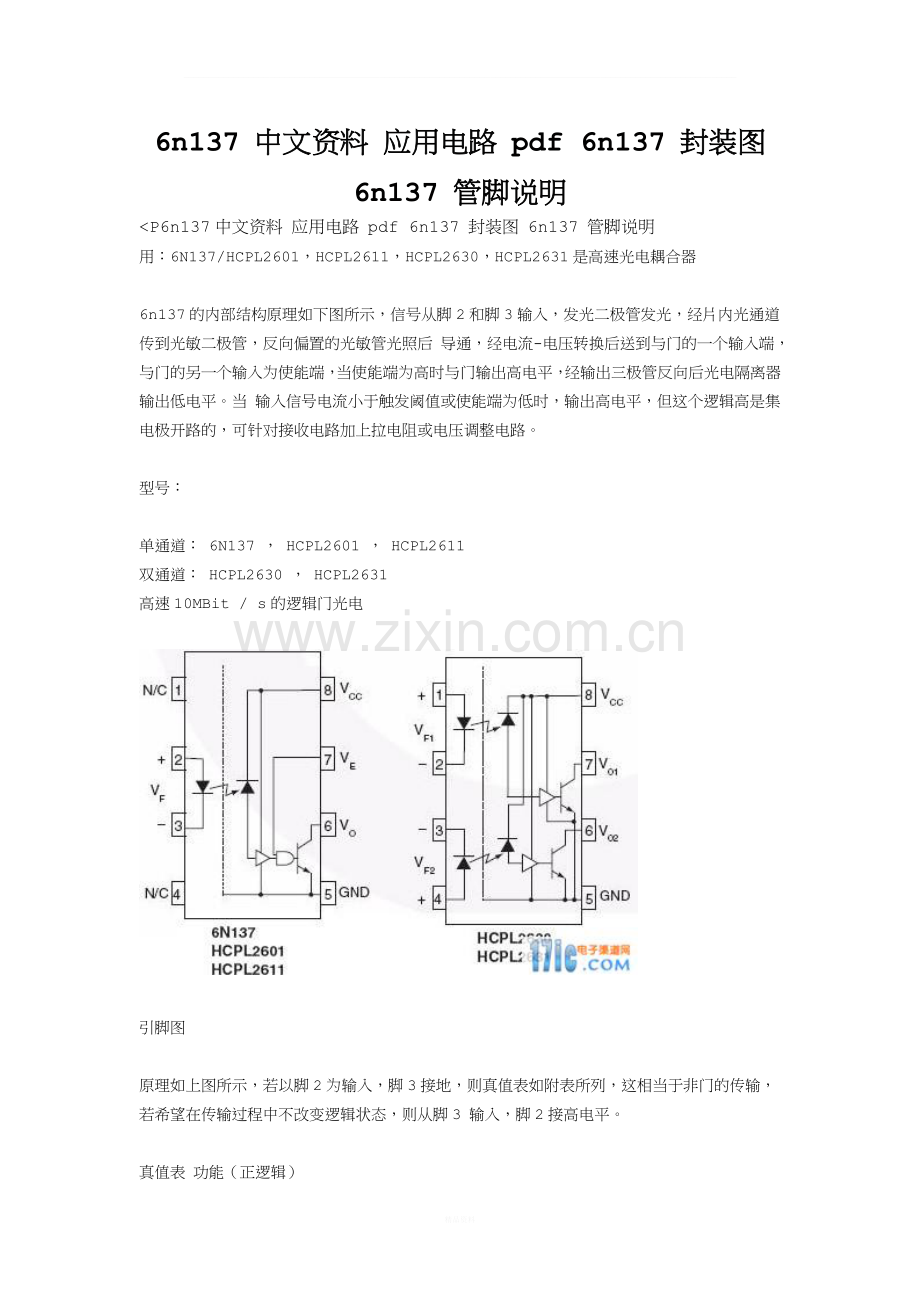

6n137 中文资料 应用电路 pdf 6n137 封装图 6n137 管脚说明
<P6n137中文资料 应用电路 pdf 6n137 封装图 6n137 管脚说明
用：6N137/HCPL2601，HCPL2611，HCPL2630，HCPL2631是高速光电耦合器
6n137的内部结构原理如下图所示，信号从脚2和脚3输入，发光二极管发光，经片内光通道传到光敏二极管，反向偏置的光敏管光照后 导通，经电流-电压转换后送到与门的一个输入端，与门的另一个输入为使能端，当使能端为高时与门输出高电平，经输出三极管反向后光电隔离器输出低电平。当 输入信号电流小于触发阈值或使能端为低时，输出高电平，但这个逻辑高是集电极开路的，可针对接收电路加上拉电阻或电压调整电路。
型号：
单通道： 6N137 ， HCPL2601 ， HCPL2611
双通道： HCPL2630 ， HCPL2631
高速10MBit / s的逻辑门光电

引脚图
原理如上图所示，若以脚2为输入，脚3接地，则真值表如附表所列，这相当于非门的传输，若希望在传输过程中不改变逻辑状态，则从脚3 输入，脚2接高电平。
真值表 功能（正逻辑）
Input 输入
Enable 使能
Output 输出
H
H
L
L
H
H
H
L
H
L
L
H
H
NC
L
L
NC
H
绝对最大额定值（Ta= 25 ℃除非另有说明）：
Symbol 符号
Parameter 参数
Value 数值
Units 单位
TSTG
Storage Temperature 贮藏温度
-55 to +125
℃
TOPR
Operating Temperature 操作温度
-40 to +85
℃
TSOL
Lead Solder Temperature 焊料温度
260 for 10 sec
℃
EMITTER 发送端
IF
DC/Average Forward 直流/平均正向
单通道
50
mA
Input Current 输入电流
双通道(每通道)
30
VE
Enable Input Voltage Not to Exceed VCC by more than 500mV
单通道
5.5
V
VR
Reverse Input Voltage 反向输入电压
每个通道
5.0
V
PI
Power Dissipation 功耗
单通道
100
mW
双通道(每通道)
45
DETECTOR 接收端
VCC (1 minute max)
Supply Voltage 电源电压

7.0
V
IO
Output Current 输出电流
单通道
50
mA
双通道(每通道)
50
VO
Output Voltage 输出电压
每个通道
7.0
V
PO
Collector Output 集电极输出
单通道
85
mW
Power Dissipation 功耗
双通道(每通道)
60
建议操作条件：
Symbol 符号
Parameter 参数
最 小
最大
Units单位
IFL
Input Current Low Level 输入电流，低电平
0
250
μA
IFH
Input Current High Level 输入电流，高电平
*6.3
15
mA
VCC
Supply Voltage Output 供电电压，输出
4.5
5.5
V
VEL
Enable Voltage Low Level 使能电压，低电平
0
0.8
V
VEH
Enable Voltage High Level 使能电压，高电平
2.0
VCC
V
TA
工作温度范围
-40
+85
℃
N
Fan Out (TTL load)扇出期( TTL负载)

8

电学特性（Ta=0至70 ，除非另有规定） 单独的组件特征：
Symbol 符号
Parameter 参数
测试条件
最小
典型
最大
单位
VF
Input Forward Voltage输入正向电压
IF = 10mA

1.8
V
TA=25℃

1.4
1.75
BVR
Input Reverse Breakdown Voltage 输入反向击穿电压
IR = 10μA
5.0

V
CIN
Input Capacitance 输入电容
VF = 0 f = 1MHz

60

pF
ΔVF / ΔTA
Input Diode Temperature Coefficient 输入二极管温度系数
IF = 10mA

-1.4

mV/℃
DETECTOR 接收端
ICCH
High Level Supply Current高电源电流
VCC = 5.5V IF = 0mA VE = 0.5V
单通道

7
10
mA
双通道

10
15
ICCL
Low Level Supply Current 低电平电源电流
单通道
VCC=5.5V IF = 10mA

9
13
mA
双通道
VE = 0.5V

14
21
IEL
Low Level Enable Current 低电平使能电流
VCC = 5.5V VE = 0.5V

-0.8
-1.6
mA
IEH
High Level Enable Current 高电平使能电流
VCC = 5.5V VE = 2.0V

-0.6
-1.6
mA
VEH
High Level Enable Voltage 高电平使能电压
VCC = 5.5V IF = 10mA
2.0

V
VEL
Low Level Enable Voltage 低电平使能电压
VCC = 5.5V IF = 10mA(3)

0.8
V
开关特性 (TA= -40℃ to +85℃ VCC= 5V IF= 7.5mA 除非另有说明)：
Symbol 符号
AC Characteristics交流特性
测试条件
最小
典型
最大
单位
TPHH
Propagation Delay Time to Output HIGH Level传递延迟时间到高电平输出
RL=350ΩCL=15pF(4)(Fig.12)
TA=25℃
20
45
75
ns

100
TPHL
Propagation Delay Time to Output LOW Level传递延迟时间到低电平输出
TA = 25℃(5)
25
45
75
ns 　
RL = 350Ω CL = 15pF (Fig. 12)

100
|TPHL
TPLH|
Pulse Width Distortion 脉宽失真
(RL = 350Ω CL = 15pF (Fig. 12)

3
35
ns
tr
Output Rise Time (10–90%)输出上升时间( 10-90 ％ )
RL = 350Ω CL = 15pF(6)(Fig. 12)

50

ns
tf
Output Rise Time (90–10%)输出上升时间( 90-10 ％ )
RL = 350Ω CL = 15pF(7)(Fig. 12)

12

ns
tELH
Enable Propagation Delay Time to Output HIGH Level允许传播延迟时间到高电平输出
IF = 7.5mA VEH = 3.5V RL = 350Ω CL = 15pF(8)(Fig. 13)

20

ns
tEHL
Enable Propagation Delay Time to Output LOW Level 允许传播延迟时间到低电平输出
IF = 7.5mA VEH = 3.5V RL = 350Ω CL = 15pF(9)(Fig. 13)

20

ns
|CMH|
Common Mode Transient Immunity (at Output HIGH Level) 共模瞬态抑制比(输出高电平)
TA=25℃|VCM| =50V (Peak) IF=0mA VOH (Min.)= 2.0V RL = 350Ω(10)(Fig. 14)
6n137HCPL2630

10000

V/μs
HCPL2601 HCPL2631
5000
10000

|VCM| = 400V
HCPL2611
10000
15000

V/μs
|CML|
Common Mode Transient Immunity (at Output LOW Level) 共模瞬态抑制比(输出低电平)
RL = 350Ω IF = 7.5mA VOL (Max.)= 0.8V TA = 25℃(11) (Fig. 14)
6n137HCPL2630

10000

HCPL2601 HCPL2631
5000
10000

|VCM| = 400V
HCPL2611
10000
15000

电气特性（续） 转移特性(TA = -40 to +85℃ 除非另有说明)
Symbol 符号
DC Characteristics 直流特性
测试条件
最小
典型
最大
Unit 单位
IOH
HIGH Level Output Current 高输出电流
VCC = 5.5V VO = 5.5V IF = 250μA VE = 2.0V(2)

100
μA
VOL
LOW Level Output Current 低电平输出电流
VCC = 5.5V IF = 5mA VE = 2.0V ICL = 13mA(2)

.35
0.6
V
IFT
Input Threshold Current 输入阈值电流
VCC = 5.5V VO = 0.6V VE = 2.0V IOL = 13mA

3
5
mA
隔离特性 （Ta= -40 ℃至+85 ℃ ，除非另有说明. ）：
Symbol 符号
Characteristics 特性
测试条件
最小
典型
最大
Unit 单位
II-O
Input-Output Insulation Leakage Current 输入输出绝缘泄漏电流
相对湿度 = 45% TA = 25℃ t = 5s VI-O = 3000 VDC(12)

1.0*
μA
VISO
Withstand Insulation Test Voltage 经受绝缘测试电压)
RH < 50% TA = 25℃ II-O ≤ 2μA t = 1 min.(12)
2500

VRMS
RI-O
Resistance (Input to Output)电阻(输入输出
VI-O = 500V(12)

1012

Ω
CI-O
Capacitance (Input to Output)电容(输入输出)
f = 1MHz(12)

0.6

pF

测试电路和波形 tPLH tPHL tr and tf

测试电路tEHL和tELH

测试电路的共模瞬态抗扰度
光藕隔离器6N137典型应用如图1所示，假设输入端属于模块I，输出端属于模块II。输入端有A、B两种接法，分别 得到反相或同相逻辑传输，其中RF为限流电阻。发光二极管正向电流0-250μA，光敏管不导通；发光二极管正向压降1.2-1.7V（典型1.4V）， 正向电流6.3-15mA，光敏管导通。若以B方法连接，TTL电平输入，Vcc为5V时，RF可选500Ω左右。如果不加限流电阻或阻值很 小，6N137仍能工作，但发光二极管导通电流很大对Vcc1有较大冲击，尤其是数字波形较陡时，上升、下降沿的频谱很宽，会造成相当大的尖峰脉冲噪声， 而通常印刷电路板的分布电感会使地线吸收不了这种噪声，其峰-峰值可达100mV以上，足以使模拟电路产生自激。所以在可能的情况下，RF应尽量取大。
输 出端由模块II供电，Vcc2=4.5～5.5V。在Vcc2（脚8）和地（脚5）之间必须接一个0.1μF高频特性良好的电容，如瓷介质或钽电容，而且 应尽量放在脚5和脚8附近（不要超过1cm）。这个电容可以吸收电源线上的纹波，又可以减小光电隔离器接受端开关工作时对电源的冲击。脚7是使能端，当它 在0-0.8V时强制输出为高（开路）；当它在2.0V-Vcc2时允许接收端工作。

脚6是集电极开路输出端，通常加上拉电阻RL。 虽然输出低电平时可吸收电路达13mA，但仍应当根据后级输入电路的需要选择阻值。因为电阻太小会使6N137耗电增大，加大对电源的冲击，使旁路电容无 法吸收，而干扰整个模块的电源，甚至把尖峰噪声带到地线上。一般可选4.7kΩ，若后级是TTL输入电路，且只有1到2个负载，则用47kΩ或15kΩ也 行。CL是输出负载的等效电容，它和RL影响器件的响应时间，当RL=350Ω，CL=15pF时，响应延迟为25-75ns。

图1 6N137典型应用电路

图2 隔离介面硬体及的USB转串口转接器介面线路图
