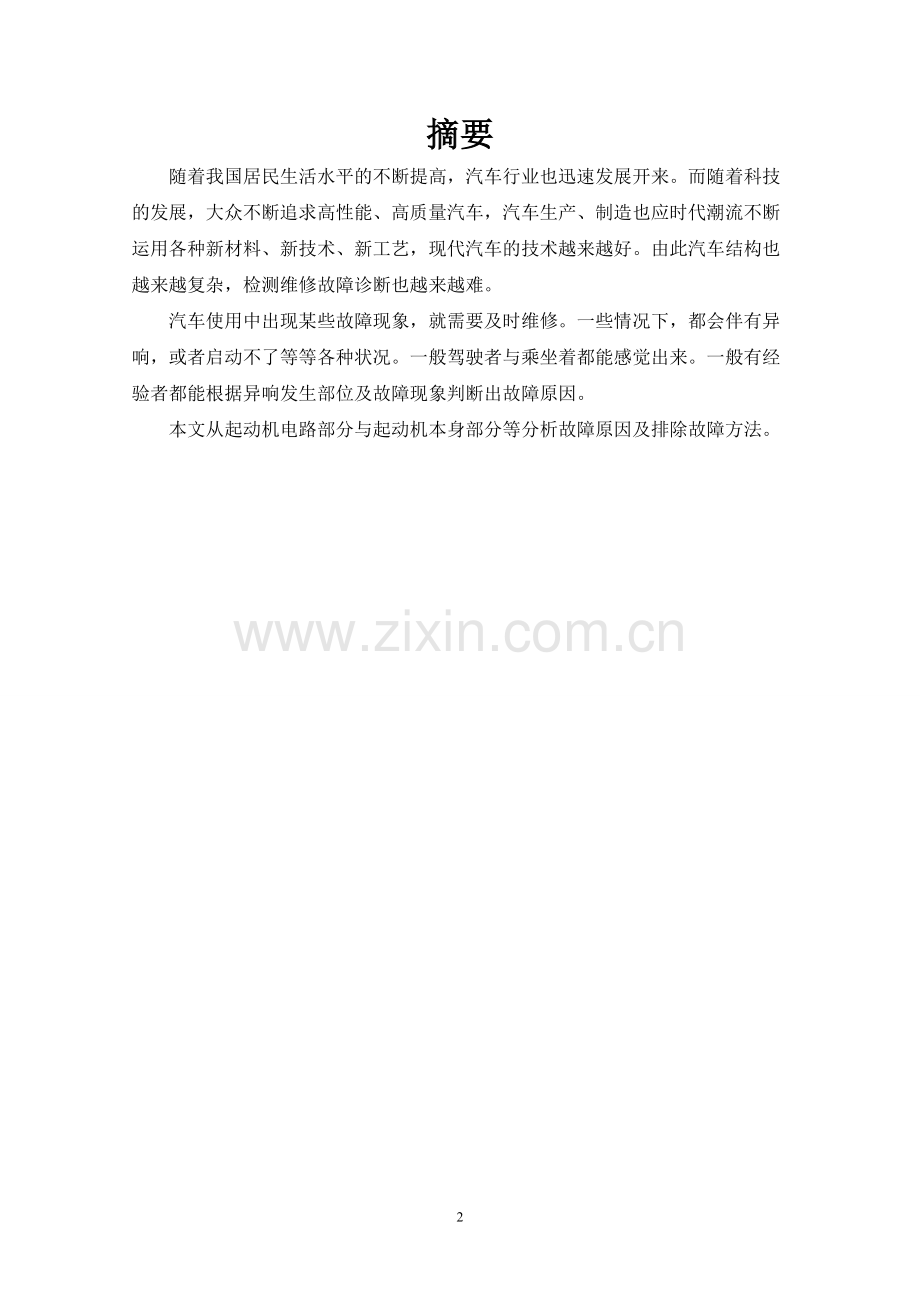

摘要
随着我国居民生活水平的不断提高，汽车行业也迅速发展开来。而随着科技的发展，大众不断追求高性能、高质量汽车，汽车生产、制造也应时代潮流不断运用各种新材料、新技术、新工艺，现代汽车的技术越来越好。由此汽车结构也越来越复杂，检测维修故障诊断也越来越难。
汽车使用中出现某些故障现象，就需要及时维修。一些情况下，都会伴有异响，或者启动不了等等各种状况。一般驾驶者与乘坐着都能感觉出来。一般有经验者都能根据异响发生部位及故障现象判断出故障原因。
本文从起动机电路部分与起动机本身部分等分析故障原因及排除故障方法。

第一部分 起动机不转故障
1、故障现象
一辆桑塔纳轿2006款车在发车时，起动机不工作。
2、故障可能范围
1、电磁开关接线柱接触不良。
2、发动机与车身间紧固松动或氧化。
3、蓄电池压力不足。
4、起动机损坏。
3、电路图

图1 桑塔纳2006款起动机电路图

4、流程图
起动机无法启动，
蓄电池电压在8V以上

测量启动
接线柱电压

是

电压是否在
8V以上

是 否

无电压或电压低于8V，测量点火开关上电压是否达到8V以上

测量电磁开关接线柱电压是否达到8V以上
是

点火开关故障
检查点火开关到起动机间的电路是否故障
电磁开关控制电路故障

起动机
故障

更换
起动机
更换电磁开关、线束
更换点
火开关
更换线束、电子元件

图2 桑塔纳轿2006车起动机不转故障流程图

5、故障排除
首先测量蓄电池的电压是否在8V以上，检测结果在12V；测量起动机﹢B接线柱的电压为12V。接着测量点火开关起动端子上电压也正常，在11V左右，当检测到电磁开关接线柱时出现电压在8V以上，起动机却不转的现象。此时，直接将蓄电池正极用较粗的导线触连到电磁开关接线柱上，起动机能够运转，发动机也随之启动。检查到此，判断出当前起动机不能够运转，说明没有蓄电池的电流到达电磁开关接线柱上。
重新将电磁开关的接线拆下，检查处理后将线接好汽车能够一次性启动。通过多次启动试验和观察，最终确定故障的真正原因是：电磁开关的接线柱搭铁线有氧化，造成接触不良而导致故障。将氧化的搭铁线更换，起动机正常工作。
