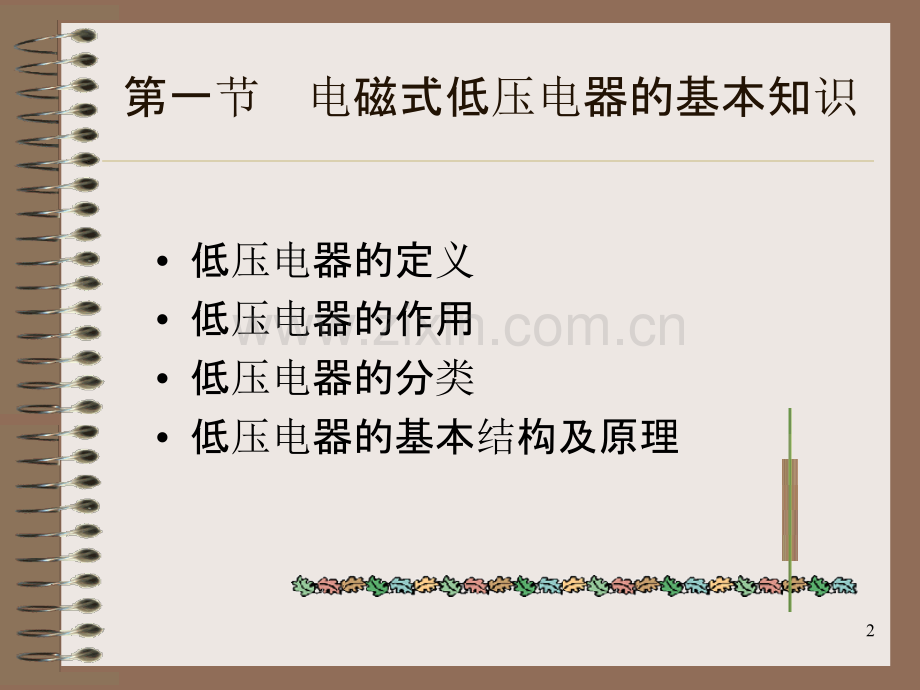

常用的低压控制电器.ppt_第2页
第2页 / 共184页
常用的低压控制电器.ppt_第3页
第3页 / 共184页
常用的低压控制电器.ppt_第4页
第4页 / 共184页
常用的低压控制电器.ppt_第5页
第5页 / 共184页
点击查看更多>>
资源描述

1、第一章常用低第一章常用低压压控制控制电电器器电磁式低压电器的基本知识刀开关及熔断器主令电器接触器继电器低压断路器其他控制电器1第一节电磁式低压电器的基本知识低压电器的定义低压电器的作用低压电器的分类低压电器的基本结构及原理2低压电器的作用1.控制作用2.检测作用3.保护作用4.转换作用5.指示作用6.调节作用低压电器的定义电器:是指能自动或手动接通和断开电路,以及对电路或非电路现象能进行切换、控制、保护、检测、变换和调节的元件。低压电器:通常是指交流1200V及以下与直流1500V及以下电路中起通断、控制、保护和调节作用的电气设备。3低压电器的分类按控制作用分类v执行电器 用来完成某种动作或传

2、递功率。例如:电磁铁。v控制电器 用来控制电路的通断。例如:开关、继电器。v主令电器 用来控制其它自动电器的动作,以发出控制“指令”。例如:按钮、转换开关等。v保护电器 用来保护电源、电路及用电设备,使它们不致在短路、过载状态下运行,免遭损坏。例如:熔断器、热继电器等。4低压电器的分类按动作方式分 v自动切换电器 按照信号或某个物理量的变化而自动动作的电器。例如:接触器、继电器等。v非自动电器 通过人力操作而动作的电器。例如:开关、按钮等。按动作原理分类 v电磁式电器 它是根据电磁铁的原理工作的。例如:接触器、继电器等。v非电磁式电器 它是依靠外力(人力或机械力)或某种非电量的变化而动作的电器

3、。例如:行程开关、按钮、速度继电器、热继电器等。5低压电器的基本结构及原理电磁式低压电器一般由三部分组成:电磁机构、触头系统、灭弧系统。电磁机构 组成 电磁机构是电器元件的感受部件,它的作用是将电磁能转换成为机械能并带动触点闭合或断开。它通常采用电磁铁的形式,由电磁线圈、静铁心(铁心)、动铁心(衔铁)等组成,其中动铁心与动触点支架相连。6低压电器的基本结构及原理电磁式低压电器一般由三部分组成:电磁机构、触头系统、灭弧系统。电磁机构 组成 电磁机构是电器元件的感受部件,它的作用是将电磁能转换成为机械能并带动触点闭合或断开。它通常采用电磁铁的形式,由电磁线圈、静铁心(铁心)、动铁心(衔铁)等组成,

4、其中动铁心与动触点支架相连。7(a)直动式(b)转动式 8电磁机构工作原理 线圈通以电流后产生磁场,磁通经铁心、衔铁和工作气隙形成闭合回路,产生的电磁吸力克服复位弹簧的反作用力,将衔铁吸向铁心;线圈断电后,衔铁在复位弹簧的力作用下恢复原始状态。电磁铁分为直流电磁铁和交流电磁铁。电磁铁的分类v电磁铁按励磁电流可分为:直流电磁铁和交流电磁铁 v按接入电路的方式可以分为:电压线圈和电流线圈 9电磁机构电磁吸力 式中 I线圈中通过的电流(A)N线圈匝数(匝)S气隙截面积()气隙宽度(m)F电磁吸力(N)真空磁导率=410-7H/m10电磁机构电磁吸力 11电磁机构直流电磁机构的电磁吸力特性(R 为线为

5、线圈的圈的电电阻)阻)I与气隙无关Rm 称称为为磁阻磁阻12电磁机构交流电磁机构的电磁吸力特性 F几乎与气隙无关 13电磁机构电磁机构的反力特性 14电磁机构电磁机构的吸力特性与反力特性的配合短路环 交流接触器的电磁机构中,在铁芯柱的端面上嵌入一个自成回路的铜环,这个铜环只有一匝,叫短路环。1516触头系统 触头的形式 触头用来接通和断开电路,是一切有触头的电器的执行元件。对触头的要求一般是:接通时导电性能好、不跳(不振)、噪声小、不过热;断开时能可靠地消除规定容量下的电弧。根据结构,触头分为桥式触头和指式触头。17触头系统 分类v按功能可分为:主触头和辅助触头。主触头用于接通和分断主电路;辅

6、助触头用于接通和分断二次电路,还能起互锁和联锁作用。v按形状可分为:桥式触头和指形触头。桥式触头又分为点接触桥式触头和面接触桥式触头。v触头按位置可分为:v静触头和动触头。静触头固定不动动触头能由联杆带着移动。v触头按其初始位置可分为:v常闭触头和常开触头。常闭触头(又称动断触头)常态时动、静触头是相互闭合的。常开触头(又称动合触头)常态时动、静触头是分开的。接触电阻 18灭弧系统电弧的危害v使电路仍然保持导通状态,延迟了电路的开断。v会烧损触点,缩短电器的使用寿命。v使油开关的内部温度和压力剧增引起爆炸。v形成飞弧造成电源短路事故。电弧形成电弧的熄灭 灭弧措施 灭弧方式有电动力灭弧、灭弧栅灭

7、弧、磁吹灭弧和纵缝灭弧等。其中:10A以下的小容量交流电器常用电动力灭弧,容量较大的交流电器常采用灭弧栅灭弧,直流电器广泛采用磁吹灭弧,纵缝灭弧则对交直流电器皆可。19灭弧系统电动力灭弧 如图所示,触头断开时产生电弧的同时,会产生如图所示的磁场(右手螺旋定则),此时电弧相当于载流体,根据左手定则,磁场对电弧作用图示的电动力将电弧拉断,从而起到灭弧作用。20灭弧系统栅片灭弧 下图为栅片灭弧原理,栅片由表面镀铜的薄钢板制成,嵌装在灭弧罩内,彼此绝缘。当触头分开时,所产生的电弧在电动力的作用下被拉入一组栅片中,电弧进入栅片后被分割成数段,一方面栅片间的电压不足以维持电弧或重新起弧,另一方面栅片有散热

8、冷却作用,因此电弧会迅速熄灭。21灭弧系统纵缝灭弧 下图为纵缝灭弧的原理,依靠磁场产生的电动力将电弧拉入用耐弧材料制成的狭缝中,加快散热冷却,从而达到灭弧目的。22灭弧系统磁吹灭弧 磁吹灭弧装置如图所示。触头回路(主回路)中串接有吹弧线圈(较粗的几匝导线,其间穿以铁心增加导磁性),通电后会产生较大的磁通。触头分断的瞬间产生的电弧就是载流体,它在磁通的作用下产生电磁力F将电弧拉长并冷却从而灭弧。由于电磁电流越大,吹弧的能力越大,且磁吹力的方向与电流方向无关,故一般应用于直流接触器中。2324第二节刀开关及熔断器 刀开关 熔断器25刀开关用途 普通刀开关是一种结构最简单且应用最广泛的手控低压电器,

9、广泛用在照明电路和小容量(5.5kW)、不频繁起动的动力电路的控制电路中。结构 胶盖瓷底刀开关的结构 1出线盒 2熔丝 3动触头 4手柄 5静触头 6电源进线座 7瓷座 8胶盖 9接用电器26刀开关27刀开关符号 28刀开关HD(单投)和HS(双投)系列 29刀开关HD/HS系列HD系列适用于交流50Hz、额定电压至380V、直流至440V;额定电流至1500A的成套配电装置中,作为不频繁地手动接通和分断交、直流电路或作隔离开关用.其中:1.中央手柄工的单投和双投刀开关上主要用于磁力站,不切断带有电流的电路,作隔离开关之用.2.侧面操作手柄式刀开关,主要用于动力箱中.3.中央正面杠杆操作机构刀

10、开关主要用于正面操作、后面维修的开关柜中,操作机构装在正前方.4.侧方正面操作机械式刀开关主要用于正面两则操作、前面维修的开关柜中,操作机构可以在柜的两侧安装.5.装有灭弧室的刀开关可以切断电流负荷,其他刀开关只作隔离开关使用.刀开关30刀开关HD/HS系列刀开关31刀开关胶盖闸刀开关(开启时负荷开关)32 本型开关是用于工矿企业机关学校的电器装置农村电田径排灌和电热照明等各种配电设备中供手动不步伐的接通和分断负荷电器及短路保护在适当降低容量使用时也可作为交流感应电动机的不步伐直接启动及停止之用本开关应装置在下列地点:1、海拔高度不超过1000米2、周围空气温度在40度至-30度范围内3、空气

11、的相对湿度不大于85%4、在无爆炸的介质中,且介质中无足以腐蚀金属和破绝缘的气体与尘埃的地方(包括电尘埃)5、有防雨水雪设备的地方6、无显著摇动和冲击震动的地方胶盖闸刀开关(开启时负荷开关)刀开关33刀开关胶盖闸刀开关(开启时负荷开关)34刀开关熔断器式刀开关 35刀开关熔断器式刀开关 36刀开关封闭式负荷开关开关(铁壳开关)37 HH3/HH4系列负荷开关适用于交流频率50Hz,额定工作电压至350V,额定工作电流至200A的电路中可作为手动不频繁地接通与分断有负载电路的过载与短路保护之用。刀开关封闭式负荷开关开关(铁壳开关)38刀开关刀开关的选择原则 (1)类型、极数、操作方式。(2)额定

12、电压大于线路电压。(3)额定电流大于线路额定电流。(4)当用刀开关控制电动机时。其额定电流要大于电动机额定电流的倍。39刀开关安装注意事项 (1)垂直安装在控制屏或开关板上决不允许倒装,以防手柄因自重落下而引起误合闸。(2)接线时应将电源线接上端、负载接下端,内装熔丝作为短路和严重过载保护。(3)操作时分合闸动作应迅速,使电弧较快熄灭。40组合开关又称转换开关,它是控制电器、手动电器。组成 三个分别装在三层绝缘件内的双断点桥式动触片、与盒外接线柱相连的静触点、绝缘方轴、手柄。动触片装在附有手柄的绝缘方轴上,方轴随手柄而转动,于是动触片随方轴转动并变更与静触点分、合的位置。41组合开关42组合开

13、关用途 多用在机床电气控制线路中,作为电源的引入开关,也可以用作不频繁地接通和断开电路、换接电源和负载以及控制5KW以下的小容量电动机的正反转和星三角起动等。43组合开关结构(a)外形 (b)符号 (c)结构44组合开关符号a)双极 QS b)三极QS QS(a)单极 45组合开关型号46组合开关使用注意事项 (1)安装在控制屏面板上,面板上只能看到手柄,其安装在控制屏面板上,面板上只能看到手柄,其他部分在屏内他部分在屏内 以保以保证证操作安全操作安全 (2)操作操作频频率不能率不能过过高,一般每小高,一般每小时时不宜超不宜超过过15-20次次 操作操作频频率率较较高高时时,应应当降容使用当降

14、容使用 (3)用于用于电动电动机可逆运行机可逆运行时时,应应在在电电机完全停止后,机完全停止后,再再进进行反向操作行反向操作 否否则则容易容易烧烧坏开关或造成弧光短路事故坏开关或造成弧光短路事故47熔断器作用作用 熔断器是低压电路及电动机控制电路中用作短路保护的电器,它串联在线路中,当线路或电气设备发生短路(或严重过流)时,熔断器中的熔体首先因电路电流增大而过热熔断,自动切断电路,以保护电气设备。结结构构 熔断器主要由熔体(俗称保险丝)和安装熔体的熔管(或熔座)两部分构成。熔体由易熔金属(铅铜)及合金制成,通常做成丝状或片状。熔管是装熔体的外壳,由陶瓷、绝缘钢制或玻璃纤维制成,在熔体熔断时兼有

15、灭弧作用。48熔断器类类型型 插入式熔断器、螺旋式熔断器、封闭管式熔断器、快速熔断器和自复式熔断器等。型号和符号型号和符号 49熔断器RC1A系列瓷插式熔断器系列瓷插式熔断器 50熔断器瓷插式熔断器瓷插式熔断器 51熔断器RL1系列螺旋式熔断器系列螺旋式熔断器 52熔断器熔断器熔断器RL1系列系列-353熔断器RM系列无填料封系列无填料封闭闭管式熔断器管式熔断器 54熔断器RM系列无填料封系列无填料封闭闭管式熔断器管式熔断器 55熔断器RT0系列有填料封系列有填料封闭闭管式熔断器管式熔断器 56熔断器RT0系列有填料封系列有填料封闭闭管式熔断器管式熔断器 57熔断器有填料式有填料式封封闭闭管式

16、管式圆圆筒帽形筒帽形熔断器熔断器58熔断器快速熔断器快速熔断器 它主要用于半导体整流元件或整流装置的短路保护。由于半导体元件的过载能力很低,只能在极短时间内承受较大的过载电流,因此要求短路保护具有快速熔断的能力。快速熔断器的结构和有填料封闭式熔断器基本相间。但熔体材料和形状不同,它是以银片冲制的有V形深槽的变截面熔体。59熔断器自复式熔断器自复式熔断器 60熔断器自复式熔断器自复式熔断器 61熔断器熔断器的安秒特性熔断器的安秒特性 62熔断器熔断器的熔断器的选择选择 (1)熔断器类型选择 其类型应根据线路的要求、使用场合和安装条件选择。(2)熔断器额定电压的选择 其额定电压应大干或等于线路的工

17、作电压。(3)熔断器额定电流的选择 其额定电流必须大于或等于所装熔体的额定电流。(4)熔体额定电流的选择 63熔断器 对于电炉、照明等电阻性负载的短路保护,熔体的额定电流等于或稍大于电路的工作电流。保护单台电动机时,考虑到电动机受起动电流的冲击,熔断器的额定电流应按下式计算 IRN(1.52.5)IN式中,IRN为熔体的额定电流;IN为电动机的额定电流。轻载起动或起动时间短时近15,带重载起动或起动时间较长时,系数可取25。熔体额定电流的选择 64熔断器 保护多台电动机,熔断器的额定电流可按下式计算:IRN(1.52.5)INMAX十IN式中INMAX为容量最大的一台电动机的额定电流;IN为其

18、余电动机额定电流之和。快速熔断器接在交流侧或直流侧电路中时 IRNk1I式中,k1为与整流电路形式有关的系数;I为最大整流电流。熔体额定电流的选择 65熔断器熔体额定电流的选择 66第三节主令电器 主令电器是一种专门发布命令、直接或通过电磁式电器间接作用于控制电路的电器。常用来控制电力拖动系统中电动机的起动、停车、调速及制动等。按钮行程开关万能转换开关主令控制器67 按钮 按钮又称控制按钮,是一种手动且可以自动复位的主令电器。定义 结构 静触点静触点静触点静触点动触点按钮帽复位弹簧68按钮外形 常常闭闭触点触点常开触点常开触点常开触点常开触点69按钮外形 70按钮外形 71按钮型号 72按钮电

19、气符号 73按钮按钮的选择原则 (1)根据使用场合,选择控制按钮的种类,如开启式,防水式,防腐式。(2)根据用途,选用合适的形式,如钥匙式,紧急式,带灯式。(3)按控制回路的需要,确定不同的按钮数,如单钮,双钮,三钮,多钮等。(4)按工作状态指示和工作情况的要求,选择按钮及指示灯的颜色。74按钮一般用:一般用:红红色色表示表示停止停止和和急停急停;绿绿色色表示表示起起动动;黑色黑色表示表示点点动动;蓝蓝色色表示表示复位;复位;另外另外还还有黄、白等有黄、白等颜颜色,色,供不同供不同场场合使用。合使用。75行程开关定义 又称限位开关或位置开关,是根据运动部件的运动位置而进行电路切换的自动控制电器

20、。它的作用与按钮相同,只是其触点的动作不是靠手动操作,而是利用生产机械某些运动部件上的挡铁碰撞其滚轮使触头动作来实现接通或分断电路的。作用 76行程开关按按结结构分构分为为直杆式直杆式旋旋转转式式单轮单轮旋旋转转式式双双轮轮旋旋转转式式分类77行程开关结构78行程开关结构 行程开关的触点示意图动触点;推杆;弹簧;常闭触点;常开触点;复位弹簧79行程开关常开(常开(动动合)合)触点触点常常闭闭(动动断)断)触点触点SQSQ复合触点复合触点SQ符号 80行程开关型号 81行程开关外形 82行程开关外形 83行程开关选择 在选择行程开关时,应根据被控制电路的特点、要求、生产现场条件和触点数量等因素进

21、行考虑。常用的行程开关有LX19、LX31、LX32、JLXK1等系列产品。(1)安装位置要牢固、准确 (2)满足额定电压和额定电流的要求 (3)满足复位方式、触点数量使用注意事项 84万能转换开关定义 万能转换开关是一种多档位、多触头能控制多回路的主令电器。一般可作为多种配电装置的远距离控制,也可作为电压表、电流表的换相开关,还可作为小容量电动机的起动、制动、调速及正反向转换的控制。其触头档数多、换接线路多、用途广泛,故有“万能”之称。作用 85万能转换开关组成 操作机构、面板、手柄、数个触头座,用螺栓组装成整体,触头座可有110层,每层均可装三组触头,并由凸轮控制86万能转换开关工作过程

22、两位置三触点两位置三触点 五位置四触点五位置四触点 87万能转换开关图形及文字符号 88万能转换开关外形 89万能转换开关型号 90万能转换开关型号 91万能转换开关型号 92万能转换开关常用型号 常用型号有LW2、LW5、LW6系列,LW2系列用于高压断路器操作回路的控制。LW5、LW6系列多用于电力拖动系统中对线路或电动机实行控制。93主令控制器定义 用来频繁地切换复杂的多回路控制电路的主令电器。与接触器等配合,可实现对电动机的起动、制动、调速和反转等的控制。作用 94主令控制器结构一般由触点系统、凸轮、定位机构、转轴、面板、接线柱及其支承件等组成。95主令控制器外形96主令控制器型号97

23、主令控制器结构一般由触点系统、凸轮、定位机构、转轴、面板、接线柱及其支承件等组成。98主令控制器图形符号及触点通断表99第四节接触器 交流接触器 直流接触器100接触器的定义和分类定义 接触器是用来频繁接通或切断较大负载电流电路的一种电磁式控制电器。其主要控制对象是电动机或其它电器设备。它具有低电压释放保护性能、控制容量大、能远距离控制等优点,在自控系统中应用非常广泛。接触器按主触头通过的电流种类,分为交流接触器和直流接触器两大类。分类 101交流接触器结构 交流接触器主要交流接触器主要由由电电磁机构、触磁机构、触头头系系统统、灭灭弧装弧装置及其他部分置及其他部分组组成。成。102交流接触器工

24、作原理(吸合前)线线圈圈铁铁芯芯衔铁衔铁主触主触头头弹弹簧簧辅辅助助触触头头M3电电机机380动动作作过过程程线线圈通圈通电电衔铁衔铁被吸合被吸合触触头闭头闭合合电电机接通机接通电电源源 220103交流接触器工作原理(吸合后)M3 220380104交流接触器图形符号及文字符号 KMKMKM 线线圈圈 主触点主触点主触点主触点 常开触点常开触点常开触点常开触点 常常常常闭闭闭闭触点触点触点触点 KM辅辅 助助 触触 头头接触器主触接触器主触头头用于主用于主电电路路(流(流过过的的电电流大,需加流大,需加灭灭弧装置)弧装置)接触器接触器辅辅助触助触头头用于控制用于控制电电路路(流(流过过的的电

25、电流小,无需加流小,无需加灭灭弧装置)弧装置)接触器接触器线线圈圈连连接于控制接于控制电电路路105交流接触器型号 106交流接触器 额定电压 接触器铭牌上的额定电压是指主触头的额定电压。交流有127V,220V,380V,500V;直流有110V,220V,440V。额定电流 接触器铭牌额定电流是指主触头的额定电流。5A,10A,20A,40A,60A,100A,150A,250A,400A,600 A。吸引线圈的额定电压 交流有36 V,110V,127V,220V,380V;直流有24V,48V,220V,440V。电气寿命和机械寿命(以万次表示)额定操作频率(一次h表示)主触点和辅足触

26、点数目参数 107交流接触器外形 108交流接触器交流接触器通常采用电动力灭弧和栅片灭弧常用的交流接触器产品:国内有NC3(CJ46)、CJ12、CJ10X、CJ20、CJX1、CJX2等系列;引进国外技术生产的有B系列、3TB、3TD、LCD等系列。109直流接触器 直流接触器主要用来远距离接通或断开电压至440V、电流至630A的直流电路,其组成部分和工作原理与交流接触器基本相同,只是采用了直流电磁机构(为了保证铁心的可靠释放,常在磁路中夹有非磁性垫片以减小剩磁的影响)。由于直流接触器的线圈通以直流电,所以没有冲击的启动电流,也不会产生铁心猛烈撞击现象,因而它的寿命长,更适用于频繁启动、制

27、动的场合。直流接触器常用纵缝和磁吹装置灭弧。目前常用的直流接触器型号有CZ0、CZ18等系列。110接触器选选用接触器的原用接触器的原则则1)控制交流)控制交流负载应选负载应选用交流接触器,控制直流用交流接触器,控制直流负载则选负载则选用直流接用直流接触器。触器。2)接触器的使用)接触器的使用类别应类别应与与负载负载性性质质相一致。相一致。3)主触点)主触点额额定定电压应电压应大于或等于大于或等于负载负载回路的回路的额额定定电压电压。4)主触点的)主触点的额额定定电电流流应应大于或等于大于或等于负载负载的的额额定定电电流。流。5)吸引)吸引线线圈圈电电流种流种类类和和额额定定电压应电压应与控制

28、回路与控制回路电压电压相一致,接触相一致,接触器在器在线线圈圈额额定定电压电压85%及以上及以上时应时应能可靠吸合。能可靠吸合。6)接触器的主触点和)接触器的主触点和辅辅助触点的数量助触点的数量应满应满足控制系足控制系统统的要求。的要求。7)满满足机械寿命、足机械寿命、电电气寿命、通断气寿命、通断频频率、分短率、分短电电流的要求。流的要求。111接触器交、直流接触器区交、直流接触器区别别 直流接触器与交流接触器的工作原理相同。直流接触器与交流接触器的工作原理相同。结结构构也基本相同,不同之也基本相同,不同之处处是,是,铁铁心心线线圈通以直流圈通以直流电电,不,不会会产产生生涡涡流和磁滞流和磁滞

29、损损耗,所以不耗,所以不发热发热。为为方便加工,方便加工,铁铁心由整心由整块软钢块软钢制成。制成。为为使使线线圈散圈散热热良好,通常将良好,通常将线线圈圈绕绕制成制成长长而薄的而薄的圆圆筒型,与筒型,与铁铁心直接接触,易于散心直接接触,易于散热热。112接触器应应用用实实例分析例分析 一台7.8KW电动机,选择其所需要的接触器。380V的三相异步电动机通常2A/KW左右,所以电动机的额定电流约为16A。KM额定电流大于16A即可(选CJ20,380V线圈)。113第五节继电器 电磁式继电器 时间继电器 热继电器 速度继电器 114继电器 继电器是一种根据电量(电流、电压)或非电量(时间、速度、

30、温度、压力等)的变化自动接通和断开控制电路,以完成控制和保护任务的电器。虽然继电器和接触器都是用来自动接通或断开电路,但是它们仍有很多不同之处。继电器可以对各种电量或非非电量的变化作出反应的,而接触器只有在一定的电压信号下动作;继电器用于切换小电流的控制电路,而接触器则用来控制大电流电路,因此继电器触头容量较小(不大于5A),触点通常接在控制电路中且无灭弧装置。定定义义115继电器分分类类按动作原理电磁式感应式电动式晶体管式 整流式集成电路式电磁式按反应的物理量电流继电器电压继电器功率继电器阻抗继电器周波继电器瓦斯继电器温度继电器116继电器分分类类按继电器在控制线路中的作用启动继电器时间继电

31、器信号继电器中间继电器按所反应的物理量的变化情况反应过量的继电器反应欠量的继电器117电磁式继电器 电磁继电器具有工作可靠、结构简单、制造方便、寿命长等一系列优点,故在机床电气控制中应用很广。电磁式继电器按吸引线圈电流的种类不同,有直流和交流两种。结结构构118电磁式继电器图图形符号形符号电磁式继电器的一般图形符号线圈常开触点常闭触点119电磁式继电器名称英 文 名 称基本文字符号单字母多字母瞬时接触继电器Instantaneous contactor relayKKA电流继电器Current relayKC电压继电器Voltage relayKV延时有或无继电器(时间继电器)Time del

32、ay all-or-nothing relay(time delay relay)KT信号继电器Signal relayKS功率继电器Power relayKP瓦斯保护继电器Buchholz protection relayKB温度继电器Temperature relayKTE热(过载)继电器Thermal(over-load)relayKH120电流继电器 根据输入电流大小而动作的继电器。使用时,电流继电器的线圈和被保护的设备串联,其线圈匝数少而线径粗、阻抗小、分压小,不影响电路正常工作。按用途分按用途分为为过电过电流流继电继电器:当器:当电电路路发发生短路及生短路及过过流流时时立即切断立即

33、切断电电路路欠欠电电流流继电继电器:当器:当电电路路电电流流过过低低时时立即切断立即切断电电路路定定义义分分类类121电流继电器结结构构122电流继电器结结构构电流继电器JL18系列系列-3接主接主电电路路接制接制电电路路123电流继电器结结构构电流继电器JL15系列系列-2124电流继电器型号型号125电流继电器型号型号126电流继电器I IKIKII IKIKIa)a)过电过电流流继电继电器器线线圈圈 b)b)欠欠电电流流继电继电器器线线圈圈 c)c)动动合触点合触点 d)d)动动断触点断触点图图形符号及文字符号形符号及文字符号127电流继电器电流继电器动作电流 过电流继电器:当电路发生短

34、路及过流时立即将电路切断。因此,只有当过流继电器线圈通过电流超过额定电流时,继电器才动作。过电流继电器的动作电流整定范围:交流过电流继电器为110350IN,直流过电流继电器为70300IN。欠电流继电器:当电路电流过低时立即将电路切断。因此,主要当欠电流继电器线圈通过电流低于整定电流时,继电器才动作。欠电流继电器动作电流整定范围:吸合电流为3050IN释放电流为1020IN。128电流继电器电流继电器特点1、线线圈与主路串圈与主路串联联,线线圈圈线线径粗,径粗,电电流大。流大。2、线线圈通圈通电电,正常状,正常状态态下,常开、常下,常开、常闭闭触点不触点不动动作。作。3、过电过电流流继电继电

35、器,当主器,当主电电路路电电流流过过大,其触点大,其触点动动作。作。4、欠、欠电电流流继电继电器,当主器,当主电电路路电电流流过过小,其触点小,其触点动动作。作。129电流继电器电电流流继电继电器的器的选择选择(以(以过电过电流流继电继电器器为为例)例)过电过电流流继电继电器器线线圈的圈的额额定定电电流一般可按流一般可按电动电动机机长长期工作的期工作的额额定定电电流来流来选择选择,对对于于频频繁起繁起动动的的电动电动机,考机,考虑虑起起动电动电流在流在继电继电器在中器在中的的热热效效应应,额额定定电电流可流可选选大一大一级级。过电过电流流继电继电器的整定器的整定值值一般一般为电动为电动机机额额

36、定定电电流的流的1.72倍,倍,频频繁繁起起动场动场合可取合可取2.252.5倍。倍。电电流流继电继电器的使用器的使用 安装前先安装前先检查额检查额定定电电流及整定流及整定值值是否与是否与实际实际要求相符。要求相符。安装后安装后应应在主触在主触头头不不带电带电的情况下,使吸引圈的情况下,使吸引圈带电带电操作几次,操作几次,试试继电试试继电器器动动作是否可靠。作是否可靠。定期定期检查检查各部件有否松各部件有否松动动及及损损坏坏现现象,并保持触象,并保持触头头的清的清洁洁和可和可靠。靠。电流继电器的选择和使用130电压继电器 根据输入电压大小而动作的继电器。使用时,电压继电器的线圈与负载并联,其线

37、圈匝数多而线径细。定定义义分分类类电压继电电压继电器分器分过电压继电过电压继电器器 起起过电压过电压保保护护作用作用欠欠电压继电电压继电器器 起欠起欠电压电压保保护护作用作用零零电压继电电压继电器器 起零起零电压电压保保护护作用作用131电压继电器外形外形132电压继电器型号型号133电压继电器图图形符号及文字符号形符号及文字符号U UKVKVU UKVKVa)a)过电压继电过电压继电器器线线圈圈 b)b)欠欠电压继电电压继电器器线线圈圈 c)c)动动合触点合触点 d)d)动动断触点断触点134电压继电器电压继电器动作电压 (1)过电压继电器过电压继电器线圈在额定电压值时,衔铁不产生吸合动作,

38、只有当电压高于额定电压105115以上时才产生吸合动作。(2)欠电压继电器当电路中的电器设备在额定电压下正常工作时,欠电压继电器的衔铁处于吸合状态。如果电路出现电压降低时,并且低于欠电压继电器线圈的释放电压,其衔铁打开,触点复位,从而控制接触器及时分开电气设备的电源。通常欠电压继电器的吸合电压值的整定范围是额定电压值的3050,释放电压值整定范围是额定电压值的1035。(3)零电压继电器是当电路电压降低到(5%25%)UN时释放,对电路实现零电压保护。用于电路的失压保护。135电压继电器电压继电器的选择电压继电器线圈的额定电压一般可按电路的额定电压来选择。电压继电器的使用 安装前先检查额定电值

39、是否与实际要求相符。安装后应在主触头不带电的情况下,使吸引圈带电操作几次,试试继电器动作是否可靠。定期检查各部件有否松动及损坏现象,并保持触头的清洁和可靠。电压继电器的选择和使用136中间继电器 中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大(即增大触头容量)的继电器。其实质是电压继电器,但它的触头数量较多(可达8对),并且没有主、辅之分,各组触点允许通过的电流大小是相同的,其额定电流约为5 A。137中间继电器结构138中间继电器型号 中间继电器按电压分两类:一类是用于交直流电路中的JZ系列,另一类是只用于直流操作的各种继电器保护线路中的DZ系列。139中间继电器KAKA KA

40、 线线圈圈 常开触常开触头头 常常闭闭触触头头图图形符号及文字符号形符号及文字符号140中间继电器 中间继电器一般根据负载电流的类型、电压等级和触头数量来选择。中间继电器的使用与接触器相似,但中间继电器的触头容量较小,一般不能在主电路中应用。中间继电器的选择与使用141时间继电器定义 时间继电器是从得到输入信号(线圈通电或断电)起,经过一段时间延时后触头才动作的继电器。适用于定时控制。按工作原理分按工作原理分空气阻尼式空气阻尼式电电磁式磁式电动电动式式电电子式子式按延按延时时方式分方式分通通电电延延时时型型断断电电延延时时型型分类142时间继电器外形143时间继电器外形144时间继电器JSB-

41、10系列系列-2145时间继电器JS7-A系列系列-3调节定时时间线圈控制触点146时间继电器结构a-通电延时型 b-断电延时型1-线圈 2-铁心 3-衔铁 4-反力弹簧 5-推板 6-活塞杆 7-塔形弹簧 8-弱弹簧9-橡皮膜 10-空气室壁 11-调节螺钉 12-进气孔 13-活塞 14、16-微动开关 15-杠杆147通通通通电电电电延延延延时时时时的空气式的空气式的空气式的空气式时间继电时间继电时间继电时间继电器器器器结结结结构示意构示意构示意构示意图图图图常开触常开触头头 延延时闭时闭合合 常常闭闭触触头头 延延时时打开打开 微微微微动动动动开关开关开关开关2 2微微微微动动动动开关

42、开关开关开关1 1常开触常开触头头常常闭闭触触头头线线线线圈通圈通圈通圈通电电电电 衔铁衔铁衔铁衔铁向下吸合向下吸合向下吸合向下吸合 连连连连杆杆杆杆动动动动作作作作 触触触触头动头动头动头动作作作作工作原理工作原理调节调节螺螺丝丝进进气孔气孔托板托板线线圈圈动铁动铁心心恢复恢复弹弹簧簧挡块挡块释释放放弹弹簧簧活塞杆活塞杆橡皮膜橡皮膜排气孔排气孔空气式空气式空气式空气式时间继电时间继电时间继电时间继电器的工作原理器的工作原理器的工作原理器的工作原理148断断断断电电电电延延延延时时时时的空气式的空气式的空气式的空气式时间继电时间继电时间继电时间继电器器器器结结结结构示意构示意构示意构示意图图图

43、图常常闭闭 延延时闭时闭合合 常常闭闭 延延时时断开断开 常开触常开触头头常常闭闭触触头头空气式空气式空气式空气式时间继电时间继电时间继电时间继电器的延器的延器的延器的延时时时时范范范范围围围围大大大大(有有有有 0.4 60 s 0.4 60 s 和和和和0.4 180s0.4 180s两种两种两种两种)。结结结结构构构构简单简单简单简单,但准,但准,但准,但准确度确度确度确度较较较较低。低。低。低。时间继电时间继电时间继电时间继电器的型号有器的型号有器的型号有器的型号有JS7-AJS7-A和和和和JJSK2JJSK2等多种等多种等多种等多种类类类类型。型。型。型。149时间继电器型号常用空

44、气阻尼式时间继电器为JS7、JS23系列。常用晶体管式时间继电器有:JS14A、JS15、JSJ等系列。常用数字式时间继电器有:JS14S、JSS1、JS14P、H48S、DH14S。150时间继电器图形符号文字符号a)b)c)d)e)f)g)h)i)KTKTKTKTKTKTKTKTa)一般线圈符号 b)通电延时线圈 c)断电延时线圈 d)延时闭合的动断触点 e)延时断开的动断触点 f)延时断开的动合触点 g)延时闭合的动断触点 h)瞬时动合触点 i)瞬时动断触点151时间继电器主要技术参数触点额定电压、电流:380V、5A线圈电压:交流36V、127V、220V、380V延时范围:0.460

45、s和0.4180s152热继电器定义 热继电器是一种利用电流的热效应来切断电路的保护电器。热继电热继电器主要用于器主要用于过载过载、缺相及三相、缺相及三相电电流不平衡的保流不平衡的保护护。电动机工作时允许短时过载,但长期过载、欠电压运行或缺相运行时,电动机的温升就会超过额定工作温升,导致绕组绝缘损坏,降低电动机的寿命,必须予以保护。但熔断器和过电流继电器只能保护电动机不超过允许的最大电流,并不能反映电动机的发热状况,因此常采用热继电器进行保护。作用153热继电器分类按相数分按相数分为为两相两相热继电热继电器器三相三相热继电热继电器器不不带带断相保断相保护护带带断相保断相保护护154热继电器结构

46、发热发热元件元件I I常常闭闭触触头头双金双金属片属片扣板扣板工作原理 发热发热元件接入元件接入电电机主机主电电路,若路,若长时间过载长时间过载,双金属片,双金属片被烤被烤热热。因双金属片的下。因双金属片的下层层膨膨胀胀系数大,使其向上弯曲,系数大,使其向上弯曲,扣板被扣板被弹弹簧拉回,常簧拉回,常闭闭触触头头断开。断开。155热继电器结构 热继电热继电器的形式有多种,其中以双金属器的形式有多种,其中以双金属片式片式应应用最多。双金属片式用最多。双金属片式热继电热继电器主要由器主要由发发热热元件元件 1、主双金属片、主双金属片 2 和触点和触点 4 三部分三部分组组成,如右成,如右图图所示。主

47、双金属片所示。主双金属片 2 是是热继电热继电器器的感的感测测元件,由两种膨元件,由两种膨胀胀系数不同的金属片系数不同的金属片辗辗压压而成。当串而成。当串联联在在电动电动机定子机定子绕组绕组中的中的热热元件元件有有电电流流流流过时过时,热热元件元件产产生的生的热热量使双金属片量使双金属片伸伸长长,由于膨,由于膨胀胀系数不同,致使双金属片系数不同,致使双金属片发发生生弯曲。弯曲。电动电动机正常运行机正常运行时时,双金属片的弯曲程,双金属片的弯曲程度不足以使度不足以使热继电热继电器器动动作。但是当作。但是当电动电动机机过载过载时时,流,流过热过热元件的元件的电电流增大,加上流增大,加上时间时间效效

48、应应,就会加大双金属片的弯曲程度,最就会加大双金属片的弯曲程度,最终终使双金属使双金属片推片推动导动导板板 3 使使热继电热继电器的触点器的触点 4 动动作,切作,切断断电动电动机的控制机的控制电电路。路。热继电热继电器器动动画演示画演示156热继电器外形热继电器JRS1(LR1-D)系列系列-1157热继电器外形热继电器JR36系列系列-1158热继电器型号159热继电器图形及文字符号(a)热元件 (b)三热元件 (c)触头 160热继电器注意事项 热继电器由于其热惯性,电路短路时不能立刻切断电路,因此不能用作短路保护;电动机启动或短时过载也不会导致热继电器动作,这种情况下只能采用能及时反映

49、电动机温升变化的温度继电器作为过载保护。对于星型接线的电动机,选择两相或三相的普通热继电器就可以了,但对于三角形接线的电动机,只能选用带缺相保护的热继电器。161热继电器主要参数及常用型号主要参数主要参数1.热热继继电电器器额额定定电电流流:指指可可以以安安装装的的热热元元件件的的最最大大整定整定电电流流2.相数相数3.热热元件元件额额定定电电流:指流:指热热元件的最大整定元件的最大整定电电流。流。4.整整定定电电流流:指指长长期期通通过过热热元元件件而而不不引引起起热热继继电电器器动动作的最大作的最大电电流。按流。按电动电动机机额额定定电电流整定。流整定。5.调节调节范范围围:是指手是指手动

50、调节动调节整定整定电电流的范流的范围围。常用的常用的热继电热继电器有器有JR0JR0、JR14JR14、JR15JR15、JR16JR16、JR20JR20等系列。等系列。热继电热继电器的基本技器的基本技术术数据可数据可查阅查阅有关有关资资料。料。162热继电器选择 1)根据)根据实际实际要求确定要求确定热继电热继电器的器的结结构构类类型。型。2)根据)根据电动电动机的机的额额定定电电流来确定流来确定热继电热继电器的型号、器的型号、热热元件的元件的电电流等流等级级和整定和整定电电流。流。例如某例如某电动电动机的机的额额定定电电流流为为14.6A,额额定定电压为电压为380V,如果,如果选选用用
