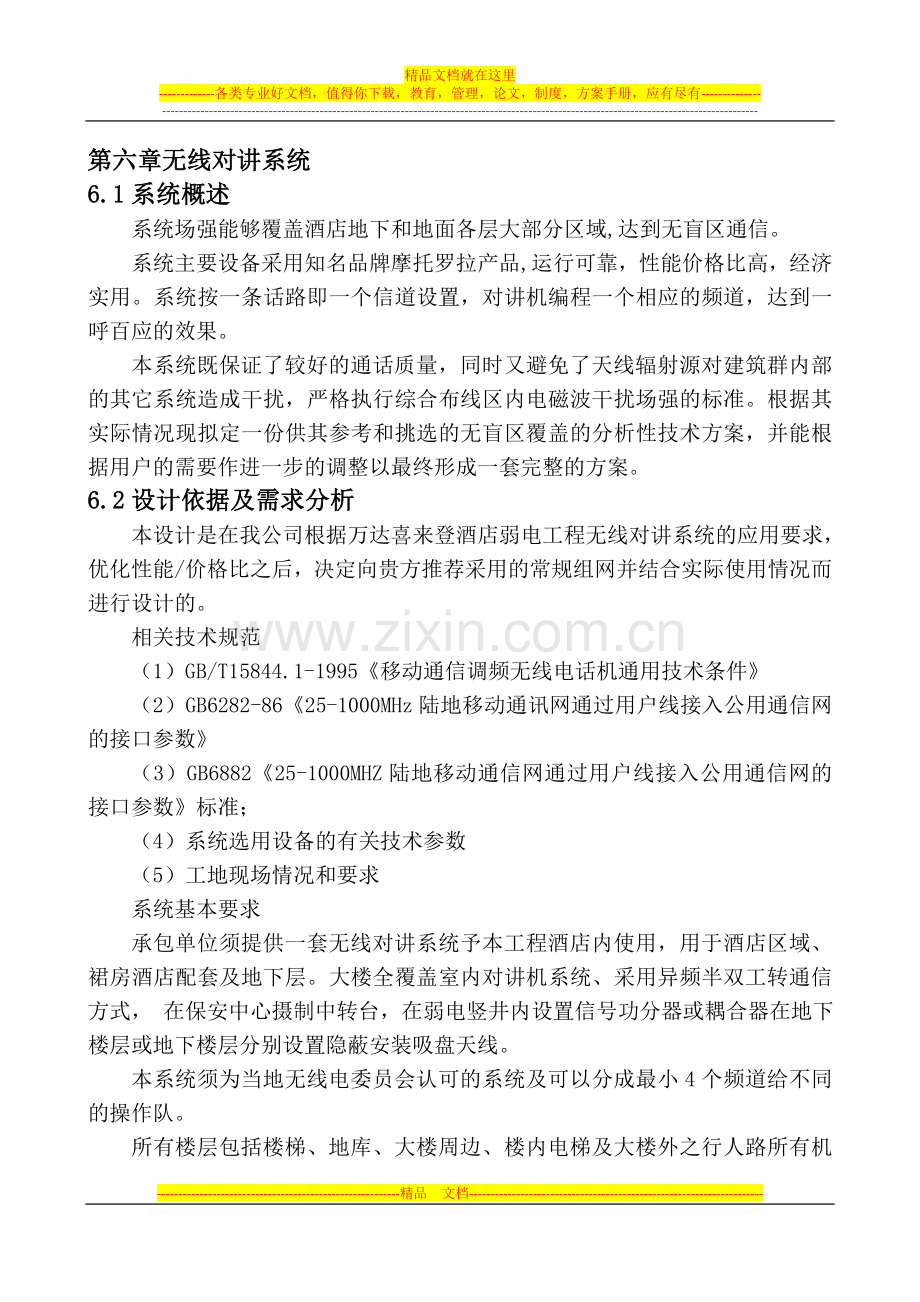

1-6系统设计方案(无线对讲系统).doc

精品文档就在这里-各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-第六章无线对讲系统6.1系统概述系统场强能够覆盖酒店地下和地面各层大部分区域,达到无盲区通信。系统主要设备采用知名品牌摩托罗拉产品,运行可靠，性能价格比高，经济实用。系统按一条话路即一个信道设置，对讲机编程一个相应的频道，达到一呼百应的效果。本系统既保证了较好的通话质量，同时又避免了天线辐射源对建筑群内部的其它系统造成干扰，严格执行综合布线区内电磁波干扰场强的标准。根据其实际情况现拟定一份供其参考和挑选的无盲区覆盖的分析性技术方案，并能根据用户的需要作进一步的调整以最终形成一套完整的方案。6.2设计依据及需求分析本设计是在我公司根据万达喜来登酒店弱电工程无线对讲系统的应用要求，优化性能/价格比之后，决定向贵方推荐采用的常规组网并结合实际使用情况而进行设计的。相关技术规范（1）GB/T15844.1-1995移动通信调频无线电话机通用技术条件（2）GB6282-8625-1000MHz陆地移动通讯网通过用户线接入公用通信网的接口参数（3）GB688225-1000MHZ陆地移动通信网通过用户线接入公用通信网的接口参数标准；（4）系统选用设备的有关技术参数（5）工地现场情况和要求系统基本要求承包单位须提供一套无线对讲系统予本工程酒店内使用，用于酒店区域、裙房酒店配套及地下层。大楼全覆盖室内对讲机系统、采用异频半双工转通信方式， 在保安中心摄制中转台，在弱电竖井内设置信号功分器或耦合器在地下楼层或地下楼层分别设置隐蔽安装吸盘天线。本系统须为当地无线电委员会认可的系统及可以分成最小4个频道给不同的操作队。所有楼层包括楼梯、地库、大楼周边、楼内电梯及大楼外之行人路所有机电设备室。B1B2层及酒店配套区域。无线对讲信号覆盖范围不应超出红线2米。电磁场覆盖面之强度须优于150mV/m而没有杂声及干扰，或为当地无线电委员会认可之强度。系统的中央控制设备须放置于地下一层弱电机房内供应80部对讲机。系统必须附有扩容功能，如频道增容，以达至日后扩容至100部对讲机。须供应足够的天线，有关之设备及配件须确保本系统可覆盖所需的范围。承包单位须顾及到大楼的结构有可能会妨碍信号的传送。6.3 系统设计6.3.1 设计目标1）在必须保证系统的质量的前提下，尽可能降低工程造价成本。2）场强与信号情况: 设计中尽量作到室内场强均匀，并有足够的边缘信号强度合理选择天线的类型和规划天线的输出功率及布放位置，使在满足设计要求达到良好的均匀覆盖同时采用的天线数量最少。3）控制信号泄漏: 为建立较完美的无线覆盖网络，在设计时兼顾边缘场强的计算，保证不会产生明显的信号泄漏同时覆盖网络必须对外界的干扰小,并且不易受到其他同类设备的干扰，不仅要考虑通信的覆盖面，同时也要考虑到无线电干扰的存在性,必须依靠更合理的设计来避免互相的干扰问题。6.3.2 系统组成本覆盖系统主机选用4台摩托罗拉数字式中继台主机，主机之间由分合路器连接，天馈系统由设置在各点的天线，及连接天线的缋线及功分器/耦合器等构成，另配置UPS保证系统正常、安全运行。系统内加装一台干线放大器，保证对讲机语音信号的清晰稳定。6.3.3工作原理中继主机内置发射机、接收机、稳压电源、内置UPS等装置。手持对讲机发出的信号通过各点天线采集，由缋线传送至中继站接收机，接收机解调后传送至发射机，发射机放大后通过缋线传回至各点天线再发出，以保证信号强度及音质清晰。中继主机之间以分合路器/大功率双工器连接，整合信号，使4台中机共用一套天馈系统。天线分布系统室内分布系统的天线布放虽简单但重要，是设计的关键点。我们遵循“小功率，多天线”的原则，保证信号均匀覆盖整个目标建筑物。采用小功率的优点是信号易于控制，辐射小，对外干扰小；缺点是会提高整个室内覆盖系统的总造价，因此需要在布放原则和经济性之间寻找最佳平衡点。室内分布天线系统由低损耗同轴电缆、耦合器和天线组成。由于大厦钢筋水泥建筑对电磁波造成的严重衰减和屏蔽作用，拟在楼宇内布放26副天线，形成多个小区覆盖集合，计算公式如下：地下部分建筑面积0.8万平方米，按酒店楼体结构考虑地下部分每1万平米室内天线配置不能小于8根，故设计地下二层、地下一层各4根。地上部分建筑面积3.5万平方米，按酒店楼体结构考虑地下部分每1万平米室内天线配置不能小于5根，5根*3.5根18根，一至四层裙楼面积较大，故二、四层各配置4根，其余楼层隔层配两根。（3.5DB室内天线按酒店楼体结构考虑可穿透2-3层，故完全可以隔层配置天线）如此设计既满足覆盖的要求，又符合无线管理部门对信号泄露的要求。6.3.4频率配置和信道分配1）频率配置准则在满足系统基本要求的情况下，尽可能少占用频率，根据楼内物业管理部门设置及用户机的数量（不少于80部），建议采用4个频道即4个话路供客服，保安等部门使用，可4个部门同时通话，互不影响。2）信道分配本系统的4个信道可分配给客服，保安主要部门使用。系统中的对讲机均可编程设置多个信道，根据信道不同设置通话组。同时通过选择信道，又能实现部门之间的临时通话。 6.4系统安装及方法主机安装：B1层弱电间内，加装分合路器，并加装UPS，停电时自动启动，可工作4小时室内天线：为吸盘天线，共26根，分布在各点(见示意图，具体位置进入现场实测)馈线系统：主缆采用1/2专业通信馈管，连接到各天线；尾缆采用-7专业通信电缆。馈线装入桥架及弱电线槽，部分线缆用铁皮管外包固定。 其它设备：干线放大器：放大接收及发射双路信号，保证信号强度、保证语音清晰。6.5 主要设备参数6.5.1摩托罗拉数字中继台 主要特性及功能（模拟系统）： 40W/45W高功率24小时100%连续工作周期 0.22V（典型）高接收灵敏度 75dB高性能杂散抑制 0.5ppm高的频率稳定度 启动时延短 数字差转模式，信息失真度低 配备网络接口，支持中继台远程诊断和控制 内置浮充电源设备，支持电池自动备份和切换（电池需另行采购） 19英寸标准机架结构，支持墙壁安装 完善外部接口，支持与多种第三方设备互联 模拟/数字移植，支持软件升级至数字模式。6.5.2天线 0.8米增益值：3.5DB6.5.3 数字对讲机 摩托罗拉XiR P8200对讲机 XiR P8200 的主要特点 信令 ETSI DMR Tier 2 功率输出 1 至 4W (UHF)，1 至 5W (VHF) 选件板 有 紧急报警按键 有 电池寿命 - 9 小时（模拟），13 小时（数字） 配有 IMPRES 1500 mAH 锂电池 军用标准 - 符合军标 MIL-STD 810C、D、E 和 F 及 IP57 标准 重量（克/千克） 360 克（含 IMPRES 1500 mAH 锂电池） 频率 - 136 - 174 MHz，403 - 470 MHz /信道 - 32 /内置 GPS - 无 外形尺寸（高 X 宽 X 厚） - 131.5 毫米 x 63.5 毫米 x 35.2 毫米（配有 IMPRES 1500 mAH 锂电池） 6.6系统验收对中转台的收发指标进行验收、测试对各覆盖区域电场强度进行测试 公共管理区域场强范围值对系统功能进行试验 4信道同时通话对系统覆盖范围、通话质量进行实地通信测试 选取若干点位进行通话实验。（主要指地上区域与地面区域通话，地下任意区域通话、地面及周边区域通话） 通话质量评定：通话实验时，语音质量满足三分及三分以上区域达到95%以上，即为合格。5分-无杂音、语音清晰4分-略有杂音、语音清楚3分-有杂音、语音连续，可听懂无需重复2分-语音断续，要集中注意力，需重复1分-即使努力去听，也很难听懂 上述验收实验只包括地面及地下公共管理区域，不含电梯轿厢等屏蔽设施内。对设备安装、固定措施、接地等施工项目进行验收。6.7主要设备清单见第三部分。-精品 文档-
