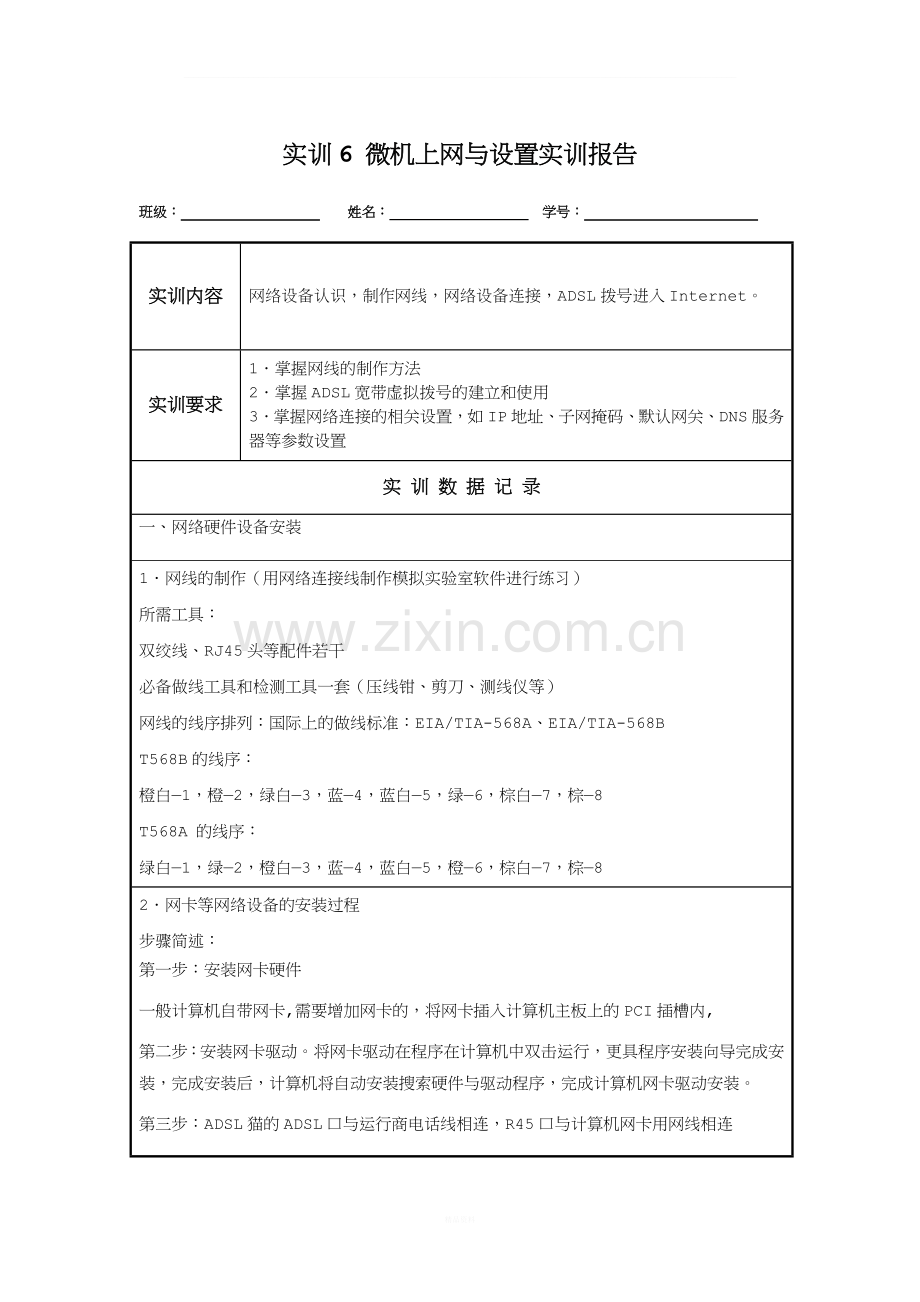

实训6 微机上网与设置实训报告
班级： 姓名：　 　　　　　学号：
实训内容
网络设备认识，制作网线，网络设备连接，ADSL拨号进入Internet。
实训要求
1．掌握网线的制作方法
2．掌握ADSL宽带虚拟拨号的建立和使用
3．掌握网络连接的相关设置，如IP地址、子网掩码、默认网关、DNS服务器等参数设置
实 训 数 据 记 录
一、网络硬件设备安装
1．网线的制作（用网络连接线制作模拟实验室软件进行练习）
所需工具：
双绞线、RJ45头等配件若干
必备做线工具和检测工具一套（压线钳、剪刀、测线仪等）
网线的线序排列：国际上的做线标准：EIA/TIA-568A、EIA/TIA-568B
T568B的线序：
橙白—1，橙—2，绿白—3，蓝—4，蓝白—5，绿—6，棕白—7，棕—8
T568A 的线序：
绿白—1，绿—2，橙白—3，蓝—4，蓝白—5，橙—6，棕白—7，棕—8
2．网卡等网络设备的安装过程
步骤简述：
第一步：安装网卡硬件
一般计算机自带网卡,需要增加网卡的，将网卡插入计算机主板上的PCI插槽内,
第二步：安装网卡驱动。将网卡驱动在程序在计算机中双击运行，更具程序安装向导完成安装，完成安装后，计算机将自动安装搜索硬件与驱动程序，完成计算机网卡驱动安装。
第三步：ADSL猫的ADSL口与运行商电话线相连，R45口与计算机网卡用网线相连
二 、ADSL虚拟拨号的建立和使用
1、点击“开始”菜单，然后点击"控制面板”，进入到了计算机设置界面，点击“网络和共享中心”
2、在“网络和共享中心”界面下选择”设置新的连接或网络”
3、选择“ 连接到Internet "
4、选择“ 宽带PPPOE（R)
5、需要填写运营商提供给我们上网的用户名及密码，并点击“连接”，然后会提示“正在连接到'宽带连接‘”，这时我们先点击下下面的“跳过”按钮，最后选择“关闭”
6、进入 “网络和共享中心”界面，选择“更改网络适配器设置”选项
 7、双击打开“宽带连接”，然后点击“连接”。这一步就完成了手动PPPOE拨号设置
8、 为方便以后使用方面，我们可以将该新建立的”宽带连接“创建一个快捷方式到桌面
9、当需要拨号上网时，双击桌面“宽带连接”快捷方式填入用户名密码即可完成拨号。
三、网络连接的相关设置
查看本机IP地址、子网掩码、默认网关、DNS服务器等参数
命令：
开始-运行输入“cmd”打开命令窗口
在命令行下输入：ipconfig /all
更改本机IP地址，在IP最后的数字加上50，(如本来是23，变为73)，写出步骤：
1、 点击“开始”菜单，然后点击"控制面板”，进入到了计算机设置界面，点击“网络和共享中心”
2、 点击“更改适配器设置”，可以看到本地连接
3、 选中“本地连接”右键属性，然后双击“internet 协议版本4（TCP/IPV4）”
4、 将“IP地址（I）”栏最后的数字更改位73，然后依次点击确定保存。
实训成绩： 指导教师签名： 实训日期：
