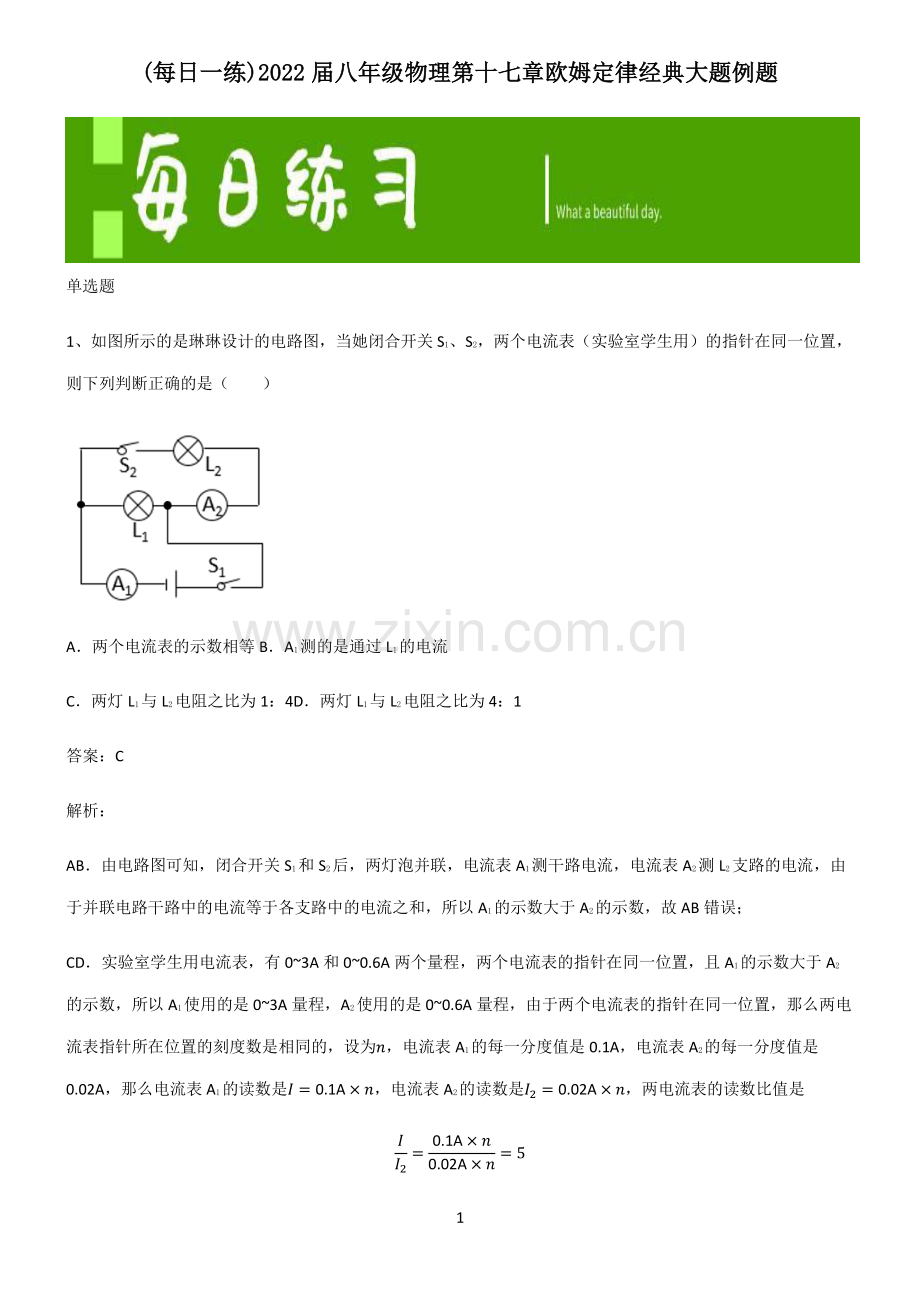

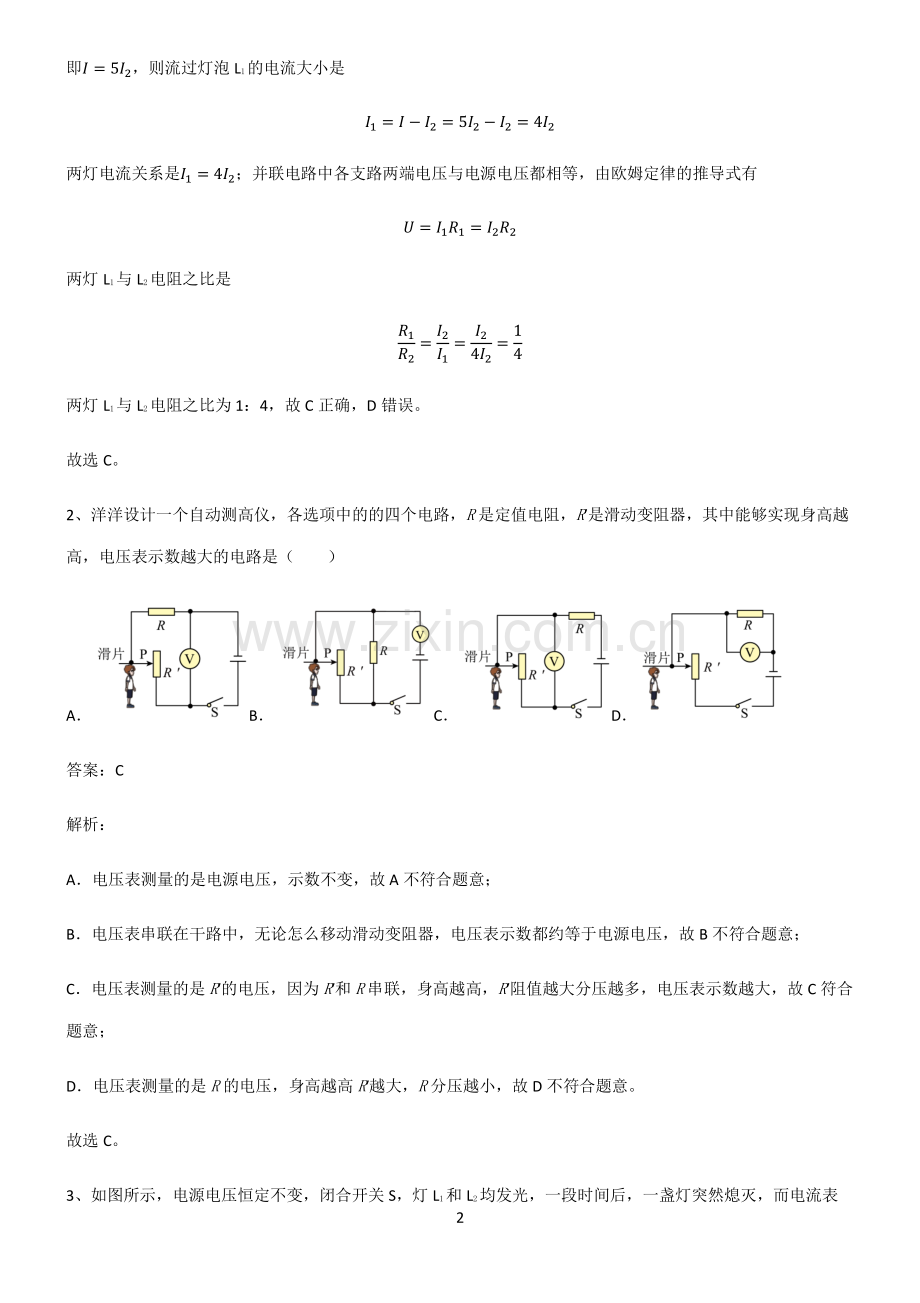

1 (每日一练每日一练)2022)2022 届八年级物理第十七章欧姆定律经典大题例题届八年级物理第十七章欧姆定律经典大题例题 单选题 1、如图所示的是琳琳设计的电路图，当她闭合开关 S1、S2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（）A两个电流表的示数相等 BA1测的是通过 L1的电流 C两灯 L1与 L2电阻之比为 1：4D两灯 L1与 L2电阻之比为 4：1 答案：C 解析：AB由电路图可知，闭合开关 S1和 S2后，两灯泡并联，电流表 A1测干路电流，电流表 A2测 L2支路的电流，由于并联电路干路中的电流等于各支路中的电流之和，所以 A1的示数大于 A2的示数，故 AB 错误；CD实验室学生用电流表，有 03A 和 00.6A 两个量程，两个电流表的指针在同一位置，且 A1的示数大于 A2的示数，所以 A1使用的是 03A 量程，A2使用的是 00.6A 量程，由于两个电流表的指针在同一位置，那么两电流表指针所在位置的刻度数是相同的，设为，电流表 A1的每一分度值是 0.1A，电流表 A2的每一分度值是0.02A，那么电流表 A1的读数是=0.1A ，电流表 A2的读数是2=0.02A ，两电流表的读数比值是 2=0.1A 0.02A =5 2 即=52，则流过灯泡 L1的电流大小是 1=2=52 2=42 两灯电流关系是1=42；并联电路中各支路两端电压与电源电压都相等，由欧姆定律的推导式有 =11=22 两灯 L1与 L2电阻之比是 12=21=242=14 两灯 L1与 L2电阻之比为 1：4，故 C 正确，D 错误。故选 C。2、洋洋设计一个自动测高仪，各选项中的的四个电路，R是定值电阻，R是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是（）ABCD 答案：C 解析：A电压表测量的是电源电压，示数不变，故 A 不符合题意；B电压表串联在干路中，无论怎么移动滑动变阻器，电压表示数都约等于电源电压，故 B 不符合题意；C电压表测量的是R的电压，因为R和R串联，身高越高，R阻值越大分压越多，电压表示数越大，故 C 符合题意；D电压表测量的是R的电压，身高越高R越大，R分压越小，故 D 不符合题意。故选 C。3、如图所示，电源电压恒定不变，闭合开关 S，灯 L1和 L2均发光，一段时间后，一盏灯突然熄灭，而电流表3 和电压表的示数都不变，出现这一现象的原因可能是（）A灯 L1断路 B灯 L2断路 C灯 L1短路 D灯 L2短路 答案：A 解析：开关闭合后，两个灯泡并联，电流表测量灯泡 L2的电流。A若灯 L1断路，灯泡 L2的电压不变，电阻不变，故电流不变，故电流表的示数不变，电压表的示数不变，故A 符合题意；B若灯 L2断路，电流表测量灯泡 L2的电流，故电流表的示数为零，与题意不符，故 B 不符合题意；CD若灯泡任意一个灯泡短路，都会造成电源短路，电压表的示数为零，故 CD 不符合题意。故选 A。4、在如图所示电路中，当闭合开关后，滑动变阻器的滑动片 P 向右移动时（）A电压表示数变大，电流表 A1示数变大 4 B电压表示数不变，电流表 A2示数变大 C电流表 A2示数与电流表 A1示数之差不变 D电压表与两电流表示数之差的比值变大 答案：D 解析：由图可知，定值电阻R1与滑动变阻器R2并联，电压表 V 测量电源电压，因电源电压不变，所以电压表 V 的示数不变。电流表 A1在定值电阻R1所在的支路，所以电流表 A1测量流过定值电阻R1的电流I1，根据并联电路电压的特点U1=U2=U可知，定值电阻R1两端的电压U1不变。根据1=1知，流过定值电阻R1的电流I1不变，即电流表 A1的示数不变。所以滑动变阻器的滑动片 P 向右移动时，电压表 V 的示数和电流表 A1的示数都不变。电流表 A2在干路上，测干路电流I，当滑动变阻器的滑动片 P 向右移动时，滑动变阻器R2接入电路中的阻值变大，则流过R2的电流I2变小，根据并联电路电流规律I=I1+I2可知，电路中的总电流I变小，即电流表 A2示数变小。综上所述可知电流表 A2示数与电流表 A1示数之差变小，所以电压表与两电流表示数之差的比值变大。故 ABC不符合题意，D 符合题意。故选 D。5、如图所示，图象 1 和图象 2 分别是电阻R1与R2的UI图象，分别是图中的 1，2，则R1与R2的大小及两电阻串联和并联后的UI图象所在的区域分别是（）AR1R2，两电阻并联后图线在区域 5 BR1R2，两电阻串联后图线在区域 CR1R2，两电阻并联后图线在区域 DR1R2，两电阻串联后图线在区域 答案：C 解析：由图可知，当R1与R2的电流相等时，R1两端的电压大于R2两端的电压，根据=可知 R1R2 由串联电路电阻关系可知，两电阻串联时，R串的阻值大于任何一个电阻阻值；由并联电路电阻关系可知，两电阻并联时，R并的阻值小于任何一个电阻阻值，当它们两端的电压相同时，R串的电流最小，所以在UI图象的区域；R并的电流最大，所以在UI图像的区域，故 ABD 不符合题意，C 符合题意。故选 C。6、如图所示的电路中，当开关 S 闭合，甲、乙两表都是电压表时，两电压表的示数之比为U甲U乙43，当开关 S 断开，甲、乙两表都换为电流表时，则两电流表的示数之比I甲I乙为（）A21B31 C14D13 答案：C 解析：当开关 S 闭合，甲、乙两表都是电压表时，两电阻串联，电压表甲测电源电压，电压表乙测电阻R2两端的电压，由于两电压表的示数之比为 6 U甲U乙=43 可知两阻之比为 R1R2=13 当开关 S 断开，甲、乙两表都换为电流表时，两电阻并联，电流表乙测总电流，电流表甲测通过电阻R2的电流，根据并联电路的特点可知，通过两个电阻R1、R2的电流之比等于电阻的反比为 31，所以可得两电流表的示数之比为I甲I乙为 14。故选 C。7、如图所示，电源电压恒定不变，闭合开关 S，灯 L1和 L2均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A灯 L1断路 B灯 L2断路 C灯 L1短路 D灯 L2短路 答案：A 解析：开关闭合后，两个灯泡并联，电流表测量灯泡 L2的电流。A若灯 L1断路，灯泡 L2的电压不变，电阻不变，故电流不变，故电流表的示数不变，电压表的示数不变，故A 符合题意；B若灯 L2断路，电流表测量灯泡 L2的电流，故电流表的示数为零，与题意不符，故 B 不符合题意；CD若灯泡任意一个灯泡短路，都会造成电源短路，电压表的示数为零，故 CD 不符合题意。7 故选 A。多选题 8、如图所示的电路中，电源电压不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是（）A灯泡L变亮 B电路的总电阻增大 C电压表示数变大 D电流表示数逐渐变大 答案：BC 解析：电路为小灯泡和滑动变阻器串联的简单电路，电流表测总电流，电压表测量滑动变阻器电压；BD滑片P向右移动过程中，电路的总电阻增大，根据公式=讨论可知，电流表示数逐渐变小，B 正确，D错误；A根据公式=2讨论可知，小灯泡电功率变小，亮度变暗，A 错误；C电压表测量滑动变阻器两端电压，滑片P向右移动过程中，滑动变阻器电阻增大，根据串联电路分压定律可知，电压表示数变大，C 正确。故选 BC。9、如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关 S，当滑动变阻器R2的滑片 P 向右移动时，下列说法中正确的是（）8 A电流表 A 的示数变小 B电压表 V 的示数变大 C电压表 V 与电流表 A1的比值变小 D滑动变阻器R2消耗的电功率变小 答案：AD 解析：B如图所示，R1、R2并联，电流表 A1测通过R1的电流，电流表 A 测干路电流，电压表 V 测R1两端电压（也是R2两端电压、电源电压），所以，当滑动变阻器R2的滑片 P 向右移动时，电压表 V 的示数不变，故 B 错误；D当R2的滑片 P 向右移动时，R2接入电路的阻值变大，由于R2两端电压不变，根据欧姆定律=可知，通过R2的电流变小，根据=可知，R2消耗的电功率变小，故 D 正确；A并联电路各支路之间互不影响，故通过R1的电流不变，A1示数不变；根据并联电路电流规律可知，干路电流变小，电流表 A 示数变小，故 A 正确；C电压表 V 与电流表 A1的比值即为R1的电阻值，因为R1是定值电阻，所以此比值不变，故 C 错误。故选 AD。10、如图所示的电路，已知电流表的量程为 00.6A，电压表的量程为 03V，定值电阻R1的阻值为 10，滑动变阻器R2的最大阻值为 50，电源电压为 6V。开关 S 闭合后，在滑动变阻器滑片滑动的过程中，保证电流表、电压表不被烧坏的条件下，下列说法正确的是（）9 A电压表最小示数是 1V B滑动变阻器滑片允许滑到最左端 C电路中允许通过的最大电流是 0.6A D滑动变阻器滑片移动的过程中，电压表先达到最大量程 答案：AD 解析：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流；(1)当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，根据电阻的串联和欧姆定律求出电路中的最小电流，根据欧姆定律求出电压表的最小示数；(2)当滑动变阻器的滑片位于最左端时，接入电路中的电阻为 0，电路为R1的简单电路，电压表测电源的电压，比较电源的电压和电压表的量程确定滑片是否可以移到最左端；(3)根据欧姆定律求出电压表的示数为 3V 时电路中的电流，然后确定电路中的最大电流和那个电表先达到最大量程。由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流；A当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，因串联电路中总电压等于各分电压之和，所以电路中的最小电流：min=1+2=6V10+50=0.1A，电压表的最小示数：1min=min1=0.1A 10=1V，10 则 A 正确；B当滑动变阻器的滑片位于最左端时，接入电路中的电阻为 0，电路为R1的简单电路，电压表测电源的电压，因电源的电压 6V 大于电压表的量程 3V，所以滑动变阻器的滑片不能移到最左端，则 B 错误；CD当电压表的示数为 3V 时，电路中的电流：=1max1=3V10=0.3A 0.6A，所以电路中允许通过的最大电流是 0.3A，且两电表中电压表先达到最大量程，则 C 错误、D 正确。综合题 11、阅读短文，回答问题。2021 年 1 月 6 日，我国拥有自主知识产权的人工影响天气无人机“甘霖-I”首飞成功，它具备远距离气象探测能力、大气数据采集能力、增雨催化剂播撒能力。甘霖-I人工影响天气项目是我国首次利用大型固定翼无人机开展人工影响天气工作，也是世界首创，是人工增雨（雪）工作的里程碑，标志着无人机在人工增雨（雪）工作中的技术和手段实现了突破，如图甲，无人机实施人工增雨雪的方式之一是将干冰“喷”入“冷云”，干冰会很快直接 _成气态的二氧化碳，并从周围吸收大量的热，使空气的温度急剧下降，促使“冷云”里的水蒸气 _成较大的雪花降落下来，如果地面气温较高，雪降落过程中边熔化边碰撞合并为水滴，最终成为降雨，这就是人工降雨。（1）从图甲中可以看出无人机机翼上凸下平，是利用流体流速大的地方_，从而使飞机获得向上的升力；（2）请在文中 两空填上物态变化名称：_；_；（3）飞机利用测距传感器来判断离地高度，若某测距传感器的阻值R1与离地高度h的关系如图乙所示，图丙是检测电路（电源电压恒定，R0为定值电阻），要使高度表（实质是电流表或电压表）的示数能随飞行高度的11 增大而增大，高度表应选用_（选填“电流表”或“电压表”），且安装在_（选填“1”、“2”或“3”）位置，判断依据是：_。答案：压强小 升华 凝华 电压表 3 见解析 解析：（1）1飞机的机翼上凸下平，空气在相等的时间内，空气经过上方比下方的路程长，上方比下方的空气速度大，上方比下方的压强小，产生了向上的升力作用。（2）23人工降雨是飞机在高空投撒干冰，干冰进入冷云层，会迅速升华为气态的二氧化碳，升华会吸收大量的热，使空气的温度急剧下降，促使“冷云”里的水蒸气遇冷凝华成较大的雪花降落下来。（3）456某测距传感器的阻值R1与离地高度h的关系如图乙所示，从图乙可以看到，随着高度的增加，阻值R1也在增大，而图丙中，电源电压恒定，R0为定值电阻，阻值大小不变，1、3 位置的表并联在电阻两端，那么 1、3 位置的表应该是电压表，2 位置的表串联在电路中，那么 2 位置的表应该是电流表；题中要求，要使高度表的示数能随飞行高度的增大而增大，而高度的增加导致R1阻值的增大，也导致了R1两端电压的增大，R0两端电压的减小，电流表示数的减小，所以高度表的示数是增大的，高度表应选用电压表，且安装在 3 位置。12、在刚刚结束的中考体测中，小宗同学的中考体测项目之一的坐位体前屈获得满分。在测试中，测试者向前推动的测试仪的滑块实际上是滑动变阻器，滑块推动的距离越大，滑动变阻器连入电路的电阻值越大，仪器的示数就越大。如图乙是其简化原理图。（1）_表反映了被测者的成绩；（2）若该电路电源电压为 6V 且保持不变，电压表量程为 03V，电流表量程为 00.6A，滑块能被推的最大距离 30cm，滑动变阻器铭牌标有“15 1A”字样，定值电阻标有“10 0.6A”字样，滑片每移动 1cm，R1的电阻变化 0.5。则在保证电路各元件安全的情况下，测试中推动滑块时最大距离是_cm；12 （3）以（1）中数据作参考，成都中考评分标准中，坐位体前屈满分为 15 分，其中男生满分成绩为 16.1cm 以上，女生满分成绩为 17.4cm 以上。此外男生推 14.016.0cm 得 13 分，推 10.113.9cm 得 12 分，6.510.0cm 得11在某次练习中，身为男生的小周完成测试后，电流表的示数为 0.4A。则小周的坐位体前屈得分为_；（4）某物理兴趣小组的同学提出，可以利用实验室器材对该仪器进行改进，改进后可以直接从电表的表盘上读出对应的长度值。下列四种方案中，表盘上的长度刻度值均匀的是_。AB CD 答案：电压表 20 11 分 A 解析：（1）1由电路图乙知，变阻器R1与定值电阻R2串联在电路中，电压表测变阻器两端的电压，电流表测电路中的电流。由题意知，测试者推动滑块的距离越大，变阻器接入电路中的阻值就越大，仪器的示数就越大，而在这个过程中，据串联电路的分压特点知，变阻器接入的阻值变大，则分去的电压也变大，所以通过电压表可反映被测者的成绩。（2）2要保证各元件安全，则变阻器两端的最大电压为 3V，则定值电阻两端的电压 U2=U-U1=6V-3V=3V 据串联电路的分压特点有 R1:R2=U1:U2 即 13 R1:10=3V:3V 此时变阻器接入电路的阻值 R1=1015 电路中的电流 =22=3V10=0.3A 那么变阻器接入电路的阻值最大为 10 时，各元件都安全。此时滑块被推动的距离最大，据题意有 1cm=100.5 解得，滑块的最大距离 L=20cm（3）3当电流表示数为 0.4A 时，电路中的总电阻 总=1=6V0.4A=15 变阻器接入电路中的阻值 R1=R总-R2=15-10=5 那么 11cm=50.5 所以滑块的距离 L1=10cm 所以小周的得分为 11 分。（4）4设电阻丝的总长度为l，电阻丝总电阻为R，挡板向左移动的距离为x。A电压表没挡板右边电阻丝的电压，那么此段电阻丝的阻值 14 =则电压表示数 =滑+=(滑+)由此可见，U与x成正比，表盘上的长度刻度值是均匀的。故 A 符合题意；B图示电压表测挡板右边的电阻丝的电压，即挡板右边的电阻丝接入电路，电阻丝接入电路的阻值=电压表示数 =滑+由此可见，U与x不成正比，表盘上的长度刻度值不均匀，故 B 不符合题意；C图示挡板左边的电阻丝接入电路，即 =电流表测量电路中的电流，则电流表示数 =滑+由此可见，I与x不成正比，表盘上的长度刻度值不均匀，故 C 不符合题意；D图示中挡板右边的电阻丝接入电路，即=电流表测量电路中的电流，图示电流表示数 =滑+15 由此可见，I与x不成正比，表盘上的长度刻度值不均匀，故 D 不符合题意。故选 A。
