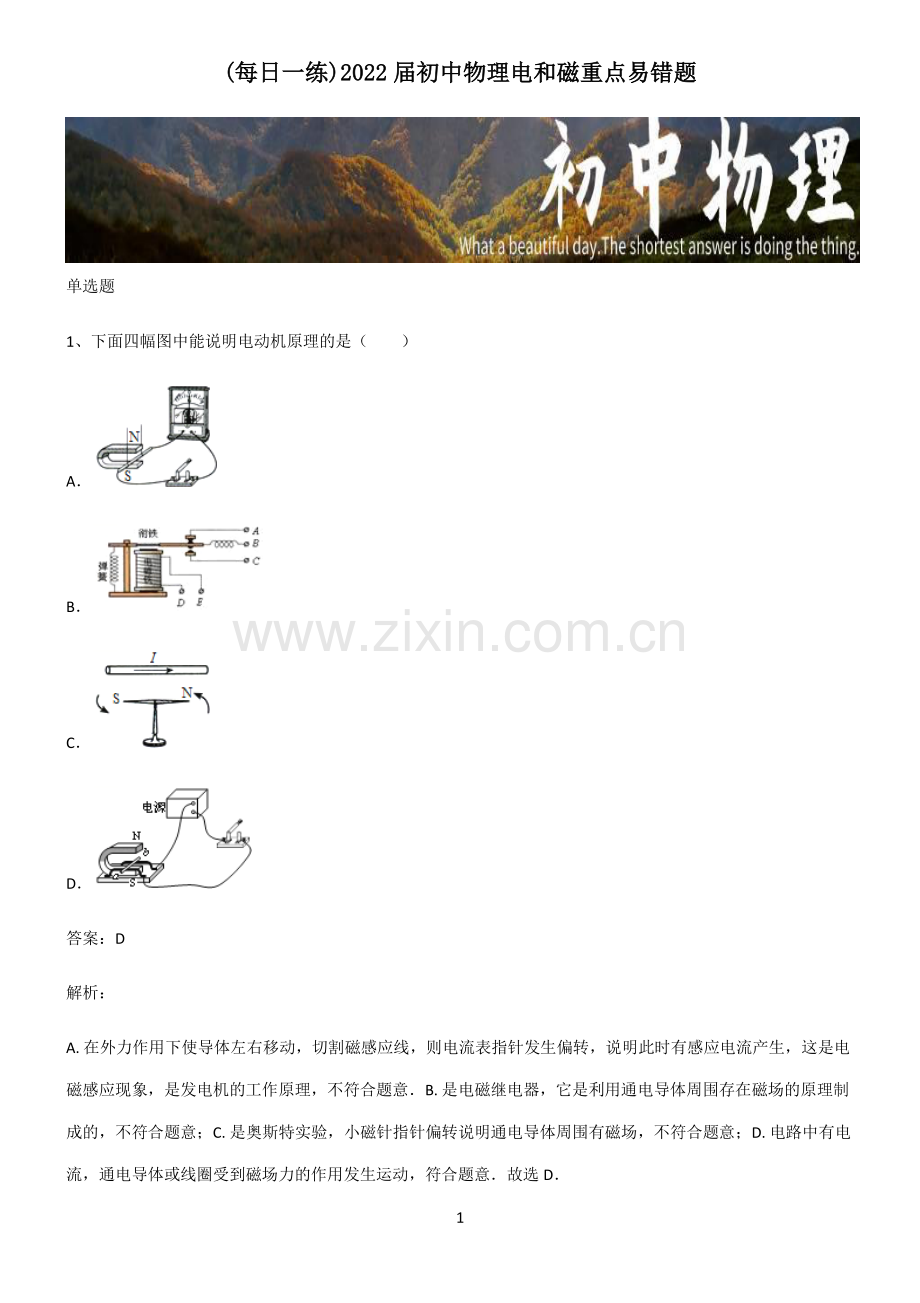

1、1 (每日一练每日一练)2022)2022 届初中物理电和磁重点易错题届初中物理电和磁重点易错题 单选题 1、下面四幅图中能说明电动机原理的是()A B C D 答案:D 解析:A.在外力作用下使导体左右移动,切割磁感应线,则电流表指针发生偏转,说明此时有感应电流产生,这是电磁感应现象,是发电机的工作原理,不符合题意B.是电磁继电器,它是利用通电导体周围存在磁场的原理制成的,不符合题意;C.是奥斯特实验,小磁针指针偏转说明通电导体周围有磁场,不符合题意;D.电路中有电流,通电导体或线圈受到磁场力的作用发生运动,符合题意故选 D 2 小提示:电动机的工作原理是:通电导体在磁场中受到力的作用正确分

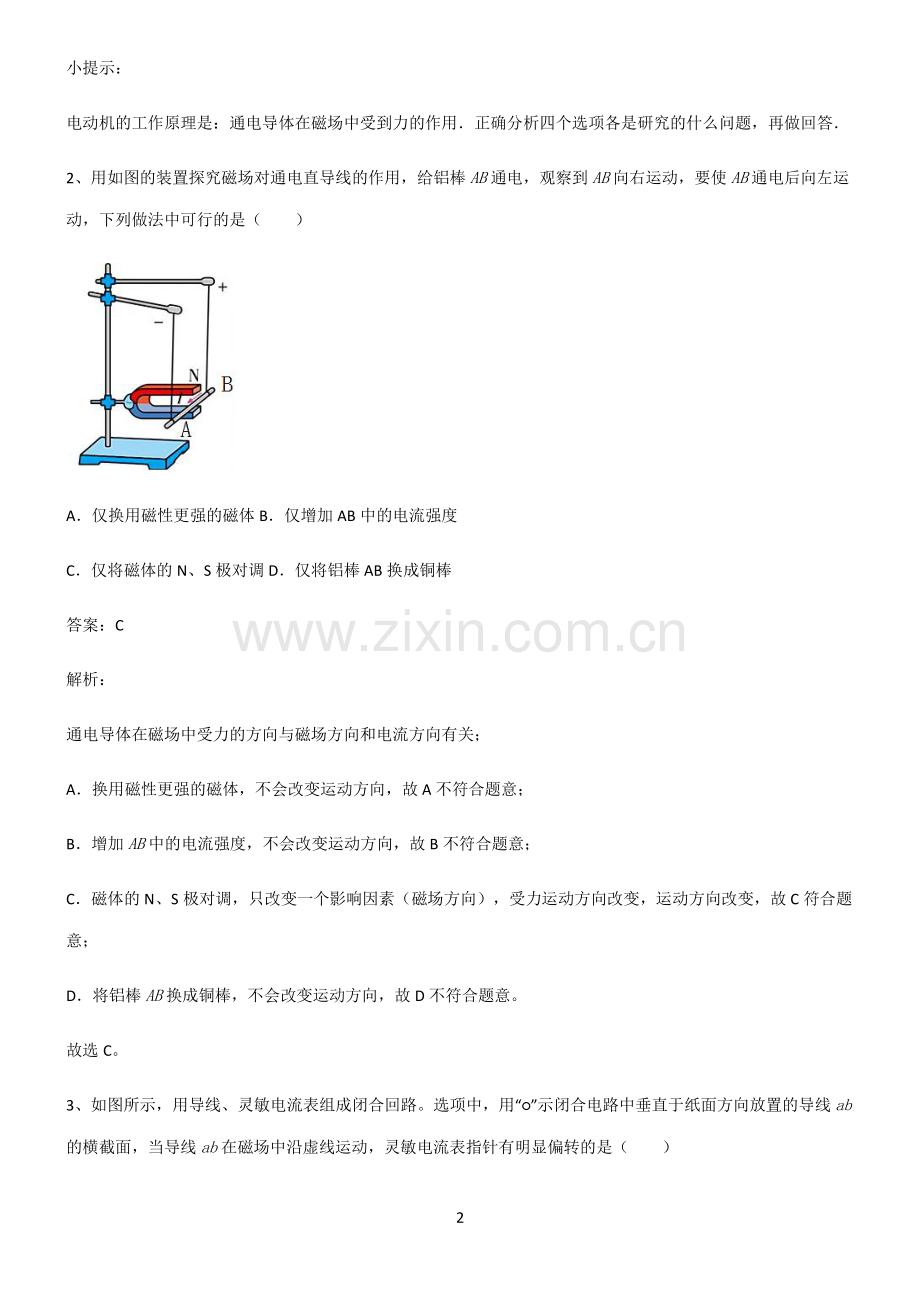

2、析四个选项各是研究的什么问题,再做回答 2、用如图的装置探究磁场对通电直导线的作用,给铝棒AB通电,观察到AB向右运动,要使AB通电后向左运动,下列做法中可行的是()A仅换用磁性更强的磁体 B仅增加 AB 中的电流强度 C仅将磁体的 N、S 极对调 D仅将铝棒 AB 换成铜棒 答案:C 解析:通电导体在磁场中受力的方向与磁场方向和电流方向有关;A换用磁性更强的磁体,不会改变运动方向,故 A 不符合题意;B增加AB中的电流强度,不会改变运动方向,故 B 不符合题意;C磁体的 N、S 极对调,只改变一个影响因素(磁场方向),受力运动方向改变,运动方向改变,故 C 符合题意;D将铝棒AB换成铜棒,不
3、会改变运动方向,故 D 不符合题意。故选 C。3、如图所示,用导线、灵敏电流表组成闭合回路。选项中,用“”示闭合电路中垂直于纸面方向放置的导线ab的横截面,当导线ab在磁场中沿虚线运动,灵敏电流表指针有明显偏转的是()3 ABCD 答案:D 解析:如图所示,只有 D 图中导线在做切割磁感线运动,此时灵敏电流表指针会有明显偏转,故 ABC 不符合题意,D符合题意。故选 D。4、甲、乙两个相同的装置分别由 U 型磁铁、导体棒和支架构成,导体棒ab和cd由导线连接,如图所示,闭合开关并向右移动ab,cd也会随之向右运动,关于此现象,下列判断正确的是()A甲装置相当于电动机 B乙装置相当于发电机 C向
4、左移动ab,cd仍向右运动 4 D甲装置将机械能转化为电能 答案:D 解析:A甲装置中导体棒ab向右运动,切割磁感线产生感应电流,相当于发电机,故 A 错误;B感应电流流过导体棒cd,在磁场作用下,导体棒cd向右运动,乙装置相当于电动机,故 B 错误;C向左移动ab,会切割磁感线产生感应电流,由右手定则得,产生的感应电流方向为b到a。感应电流流过cd,在磁场作用下,cd会运动。由左手定则得,cd向左运动,故 C 错误;D甲装置中导体棒ab向右运动,切割磁感线产生感应电流,将机械能转化为电能,故 D 正确。故选 D。5、下列四幅图对应的说法正确的是()A图中是电动机的工作原理 B图中的螺线管通电
5、后左边为 N 极 C图中中甲乙两个小球一定带异种电荷 D图中实验的原理和电铃的原理不相同 5 答案:A 解析:A图示是通电导体在磁场中受到力的作用的实验电路图,这是电动机的工作原理,故 A 正确;B由图示知,通电螺线管的电流由左端流入,右端流出,据安培定则知,右边为 N 极,左边为 S 极,故 B 错误;C图示中,两个小球相互吸引,则两个小球可能带异种电荷,因为导体电荷相互吸引;也可能是一个小球带电,另一个小球不带电,因为带电体能吸引轻小物体,故 C 错误;D图示是奥斯特实验,说明通电导体周围存在磁场,电铃是一种电磁继电器,是利用电磁铁来控制电铃的通断,电磁铁的工作原理是有电流时有磁性,无电流
6、时时无磁性,所以电铃的原理与图中实验原理是相同的,故D 错误。故选 A。6、如图所示是一种温度自动报警器的原理图。制作水银温度计时,在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连,当温度达到与电池正极相连的金属丝下端所指的温度时,电铃就响起来,发出报警信号下列说法正确的是()A温度计中的水银是绝缘体 B电铃响时,电磁铁右端是 S 极 C温度降低到 74以下,电铃响 D电铃响且滑片 P 向左移动时,电磁铁磁性增强 6 答案:D 解析:A容易导电的物体叫导体,不容易导体的物体叫绝缘体。水银容易导电,是导体,故 A 错误;B电铃响时,电流从螺线管的左端流入,根据安培定则可知,电磁铁右端
7、是 N 极,故 B 错误;C温度降低到 74以下,水银与金属丝分离,电磁铁的电路中无电流,电磁铁无磁性,衔铁恢复原状,切断电铃电路,电铃不响,故 C 错误;D电铃响且滑片 P 向左移动时,滑动变阻器接入电路的电阻减小,电流变大,电磁铁磁性增强,故 D 正确。故选 D。7、下图为直流电动机的两个不同时刻的工作原理图,下列分析不正确的是()A导线ab中的电流在这两个时刻方向不同,受到的磁场力方向也不同 B甲乙两图中的线圈再转动 90 度角,都能到达平衡位置 C由上往下看,线圈中电流均为顺时针方向 D如果电动机持续转动,则电动机内外流的都是直流电 答案:D 解析:A由图可知,导线 ab 在这两个时刻
8、电流方向不同,由于导体受力方向与磁场方向和电流方向有关,所以两次导线 ab 的受力方向不同,故 A 正确,不符合题意;B平衡位置是指线圈平面与磁感线垂直的位置,图中磁感线从左向右,故甲乙两图中的线圈再转动 90 度角,7 都能到达平衡位置,故 B 正确,不符合题意;C读图由左手定则可知:电源的左侧为正极,从上往下看,线圈中电流都是顺时针方向,故 C 正确,不符合题意;D电动机之所以能转动,是因为换向器每当转过平衡位置就会改变线圈中电流的方向,即电动机线圈外是直流电,线圈内是交流电,故 D 错误,符合题意。故选 D。多选题 8、如图所示是学习物理过程中的一些实验的插图。下列关于这些实验插图的说法
9、中,正确的是()A图甲:U 形管两边液面的高度差越大,说明液体内部的压强越大 B图乙:两盘砝码相同时小车静止,说明二力平衡时力的大小相等 C图丙:向下压活塞硝化棉会燃烧,说明对空气做功时其内能增加 D图丁:铁屑在磁铁周围有规则的分布,说明磁体周围存在磁感线 答案:ABC 解析:A图甲:液体压强计是利用 U 形管左右液面高度差来反映探头所在处的压强大小,U 形管两边液面的高度差越大,说明液体内部的压强越大,故 A 正确;B图乙:探究二力平衡时二力大小的关系时,两盘砝码相同时小车静止,即处于平衡状态,此时两侧拉力是8 一对平衡力,说明二力平衡时力的大小相等,故 B 正确;C图丙:向下压活塞硝化棉会
10、燃烧,是因为下压活塞,对空气做功,空气内能增大,温度升高,达到硝化棉燃点,故 C 正确;D图丁:磁感线是一种理想的模型,铁屑在磁铁周围有规则的分布,说明磁体周围存在磁场,磁场有方向,有强弱,但不存在磁感线,故 D 错误。故选 ABC。9、关于电磁现象,下列说法不正确的是()A磁场中某点的磁场力由放在该点的小磁针决定的 B可以用磁感线来描述磁体周围磁场的强弱和方向 C只要导体做切割磁感线运动,导体中就会产生感应电流 D动圈式扬声器将电信号转化为声信号的过程,电能转化为机械能 答案:AC 解析:A磁场中某点的磁场方向是一定的,可以由放在该点的小磁针来判断,但不是由小磁针决定的,故 A 错误,符合题
11、意;B磁感线可以形象地描述磁场的强弱和方向,线上每一点的切线方向表示该点的磁场方向,故 B 正确,不符合题意;C闭合电路的一部分导体在磁场中做切割磁感线运动才能产生感应电流,故 C 错误,符合题意;D对于扬声器,变化的电流经放大器放大后,通过扬声器的线圈,由于通电导线在磁场中受力的作用,故能使线圈在磁场中受力来回振动,带动纸盆也来回振动,扬声器就能够发声了,即将电信号转化为声信号,利用了磁场对电流有力的作用,电能转化为机械能,故 D 正确,不符合题意。故选 AC。9 10、下列实验装置与探究内容相符的有()A甲图可探究电流的磁效应 B乙图可探究发电机的工作原理 C丙图可探究发电机的工作原理 D
12、丁图可探究电动机的工作原理 答案:AB 解析:A甲图中是欧斯特实验,说明电流具有磁效应,故 A 符合题意;B乙图中是电磁感应现象,探究的是发电机的工作原理,故 B 符合题意;C丙图中是通电导线在磁场中受力运动的实验,探究的是电动机的原理,故 C 不符合题意;D丁图探究的是电磁铁,其原理是电流的磁效应,故 D 不符合题意。故选 AB。综合题 11、(1)如图甲中木块的长度为_cm;在调节天平平衡时,将游码归零后,指针如图乙所示,此时应向_调节平衡螺母,使横梁平衡;天平平衡时,放在天平右盘中的砝码和游码的位置如图内所示,所测物体的质量为_g;(2)蹄形磁体附近的导体与灵敏电流计组成闭合电路,如图所
13、示,现将该导体竖直向上快速移动(沿图示箭10 头方向),电路中_(选填“有”或“无”)感应电流产生;(3)小明家的电能表月初示数如图所示,月底示数为 941.4kW h,若用电价格为 0.7 元/度,则小明家该月电费为_元;(4)在“探究水沸腾时温度变化的特点”实验中,如图所示,其中图_是水沸腾前的情况,沸腾前气泡大小变化的原因是:气泡上升过程中_(多选,选填字母)A气泡遇冷收缩 B气泡遇热膨胀 C气泡所受水的压强变小 D气泡内水蒸气遇冷液化 答案:2.70 左 38.6 无 140 乙 AD 11 解析:(1)1由图可知,刻度值的分度值是 0.1cm,物体的长度是 2.70cm。2由乙图可知
14、,指针指在了分度盘的右侧,所以应该向左调节平衡螺母使天平平衡。3由丙图可知,所测物体的质量为 =20g+10g+5g+3.6g=38.6g(2)4当导体棒向上移动时没有切割磁感线,所以不会产生感应电流。(3)5设小明家该月电费为n,则 =(941.4kW h 741.4kW h)0.7元/度=140元(4)67水沸腾前由于气泡上升时,气泡遇冷收缩,气泡内的水蒸气遇冷液化,所以气泡的体积逐渐减小,所以乙图是沸腾前的情景,气泡变小的原因是 AD。12、我国十四五规划将在 2030 年实现“碳达峰”,以此改善生态文明。为实现节能目的,小明设计了图甲智能照明电路,其中R1为光敏电阻,其阻值会随着光强的
15、变化而变化,R2为滑动变阻器,L 为照明灯。该电路可实现生态节能:天暗时灯 L 自动发光,天亮时自动熄灭。(1)受控电路中导线_(选填“A”或“B”)连接家庭电路中的火线,控制电路中光敏电阻R1是由_材料制作而成;(2)闭合控制电路开关 S 后,电磁铁上端为_极。光照强度增强时,R1的阻值将_,电磁铁磁性将_;(3)保持光照强度不变,闭合 S 后,将滑片 P 从a端移至b端过程中,电流表示数I与电压表示数U的关系如图乙所示,则滑动变阻器的最大阻值是_。(电磁铁线圈电阻不计)12 答案:A 半导体 S 变小 增强 100 解析:(1)1为了用电的安全,开关应接在火线和灯泡之间,故A接火线。2光敏
16、电阻的电阻值与光照的强度有关,所以光敏电阻是由半导体材料制成的。(2)3闭合控制电路中开关 S,电流从电磁铁的上端流入,下端流出,由安培定则可知,电磁铁下端为 N 极,电磁铁上端为 S 极。45光照强度增强时,不需要照明电路中的灯泡发光,衔铁会被吸下,这说明电磁铁的磁性变大,通过电磁铁的电流变大,电路中的总电阻变小,即光敏电阻的阻值变小。(3)6当滑片位于b端时,电路为光敏电阻的简单电路,电压表测电源的电压,由图可知电源的电压U=12V;当滑片位于a端时,滑动变阻器与光敏电阻串联,电压表测光敏电阻两端的电压,电流表测电路中的电流,由表可知,=0.1A,U光敏=2V,则滑动变阻器两端的电压为 滑=光敏=12V 2V=10V 滑动变阻器的最大阻值=滑=10V0.1A=100
