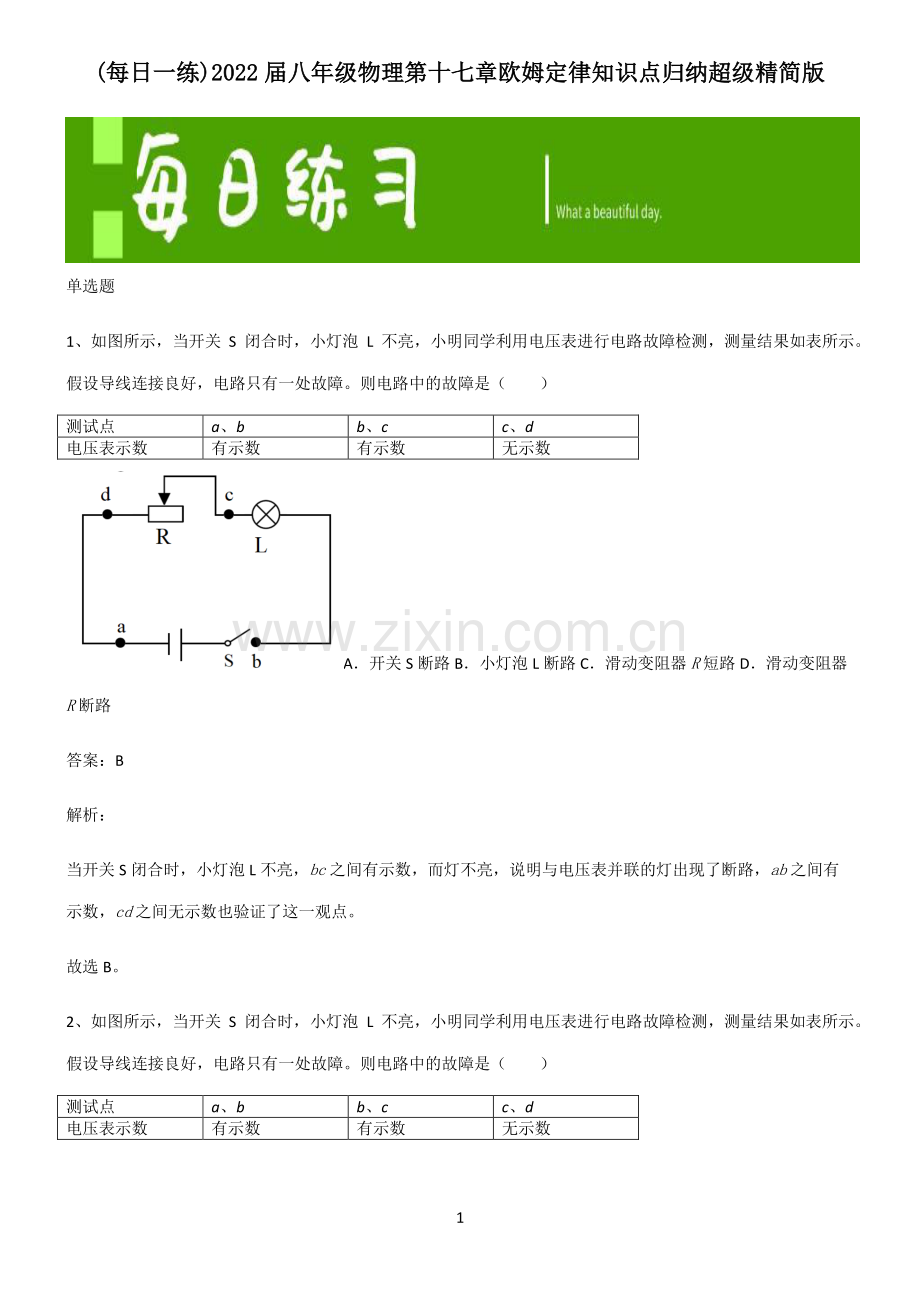

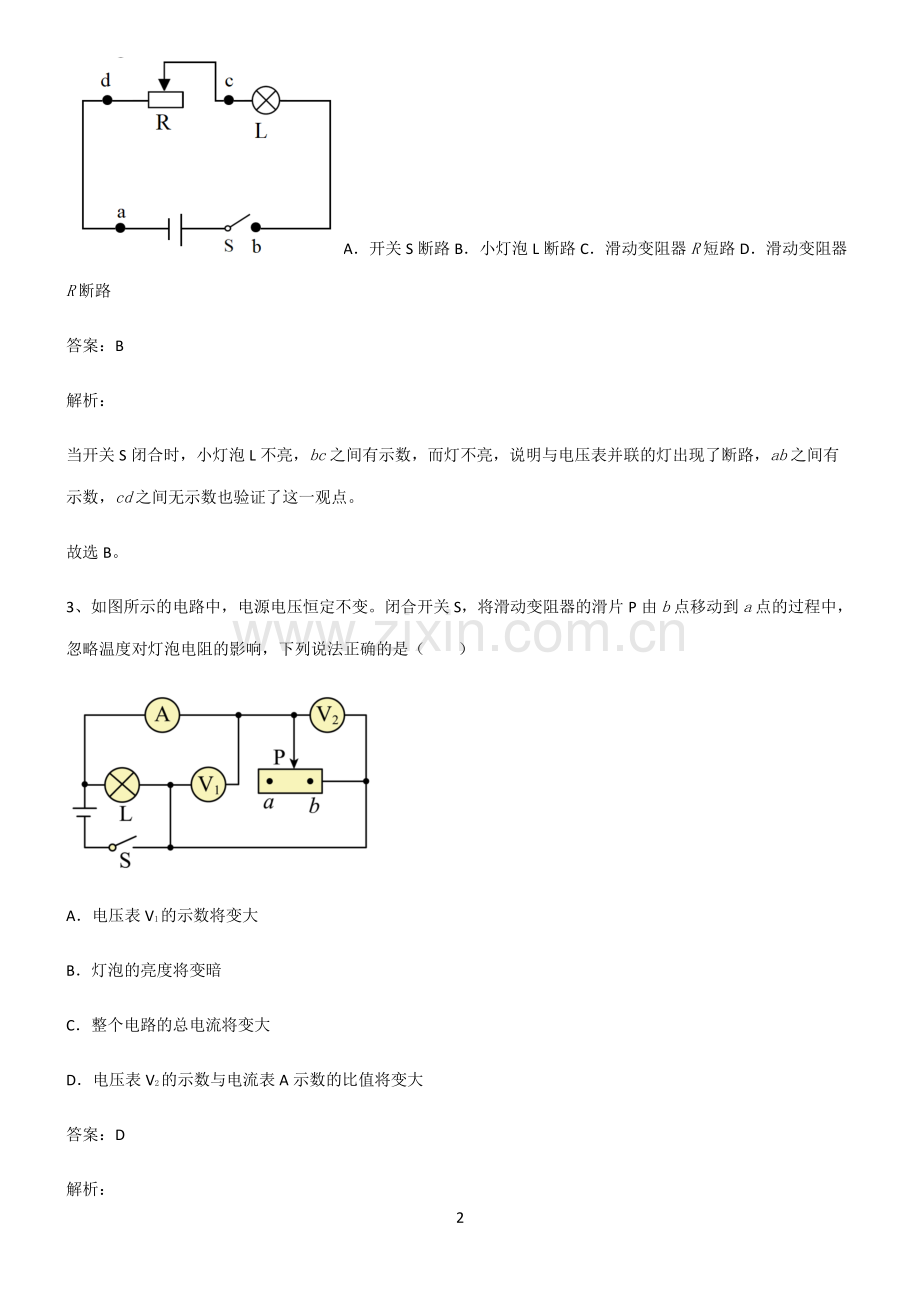

1 (每日一练每日一练)2022)2022 届八年级物理第十七章欧姆定律知识点归纳超级精简版届八年级物理第十七章欧姆定律知识点归纳超级精简版 单选题 1、如图所示，当开关 S 闭合时，小灯泡 L 不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（）测试点 a、b b、c c、d 电压表示数 有示数 有示数 无示数 A开关 S 断路 B小灯泡 L 断路 C滑动变阻器R短路 D滑动变阻器R断路 答案：B 解析：当开关 S 闭合时，小灯泡 L 不亮，bc之间有示数，而灯不亮，说明与电压表并联的灯出现了断路，ab之间有示数，cd之间无示数也验证了这一观点。故选 B。2、如图所示，当开关 S 闭合时，小灯泡 L 不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（）测试点 a、b b、c c、d 电压表示数 有示数 有示数 无示数 2 A开关 S 断路 B小灯泡 L 断路 C滑动变阻器R短路 D滑动变阻器R断路 答案：B 解析：当开关 S 闭合时，小灯泡 L 不亮，bc之间有示数，而灯不亮，说明与电压表并联的灯出现了断路，ab之间有示数，cd之间无示数也验证了这一观点。故选 B。3、如图所示的电路中，电源电压恒定不变。闭合开关 S，将滑动变阻器的滑片 P 由b点移动到a点的过程中，忽略温度对灯泡电阻的影响，下列说法正确的是（）A电压表 V1的示数将变大 B灯泡的亮度将变暗 C整个电路的总电流将变大 D电压表 V2的示数与电流表 A 示数的比值将变大 答案：D 解析：3 A由电路图可知灯泡和滑动变阻器并联，电压表 V1和电压表 V2均测电源电压，电流表 A 测流过滑动变阻器的电流，因电源电压恒定，所以移动滑片，两电压表的示数均不变，故 A 错误；B由于并联电路中各支路独立工作，互不影响，所以移动滑片时，灯泡的亮度始终保持不变，故 B 错误；C滑片 P 由b点移动到a点的过程中，接入电路的电阻变大，滑动变阻器所在支路的电流减小，灯泡电流不变，由并联电路电流规律可知，电路总电流减小，故 C 错误；D电压表 V2的示数与电流表 A 示数的比值是滑动变阻器接入电路的阻值，滑片 P 由b点移动到a点的过程中，接入电路的电阻变大，则比值变大，故 D 正确。故选 D。4、如图是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变阻器，它的金属滑片是杠杆的一端，从油量表（即电流表）指针所指的刻度知道油面高度，则它的工作过程是（）A油面升高，R变大，油量表指针示数变小 B油面降低，R变大，油量表指针示数变大 C油面升高，R变小，油量表指针示数变大 D油面降低，R变小，油量表指针示数变大 答案：C 解析：图中，变阻器与定值电阻串联，油量表（即电流表）串联在电路中测电路的电流。AC油面升高，杠杆顺时针转动，滑动变阻器连入电路的电阻变小，由串联电阻的规律，电路的电阻变小，由4 欧姆定律=，油量表指针示数变大，故 A 不符合题意，C 符合题意；BD油面降低，杠杆逆时针转动，滑动变阻器连入电路的电阻变大，由串联电阻的规律，电路的电阻变大，由欧姆定律=，油量表指针示数变小，故 BD 不符合题意。故选 C。5、如图所示，保持电源电压不变，闭合开关 S，将滑动变阻器的滑片 P 从中点向左移动，下列说法正确的是（）A在甲图中，电压表 V 示数不变，电流表 A1、A2示数均变大 B在甲图中，电流表 A1示数变小，电压表 V、电流表 A2示数均不变 C在乙图中，电压表 V1示数不变，电流表 A、电压表 V2示数均变小 D在乙图中，电压表 V2示数变大，电流表 A 示数变小，电压表 V1示数不变 答案：D 解析：AB甲图中，变阻器R1与定值电阻R2并联，电压表测电源电压，A1测通过变阻器R1的电流，A2测并联电路的总电流；因电源电压不变，则滑片移动时电压表 V 示数不变；将滑动变阻器的滑片 P 从中点向左移动，变阻器连入电路的电阻变大，由I=可知通过变阻器的电流变小，即 A1示数变小；因并联电路各支路互不影响，则通过定值电阻R2的电流不变，根据并联电路电流的规律可知总电流变小，即 A2示数变小，故 AB 错误；CD乙图中，变阻器R1与定值电阻R2串联，V1测电源电压，V2测变阻器R1两端的电压，电流表 A 测电路中的5 电流；因电源电压不变，则滑片移动时电压表 V1示数不变；将滑动变阻器的滑片 P 从中点向左移动，变阻器连入电路的电阻变大，由电阻的串联可知电路的总电阻变大，由I=可知，电路中的电流变小，即电流表 A 示数变小；电路中的电流变小，根据U=IR可知，定值电阻R2两端的电压变小，由串联电路电压的规律可知，变阻器R1的电压变大，即 V2示数变大，故 C 错误，D 正确。故选 D。6、如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关 S，小灯泡 L 发光，钨丝不发光，向钨线吹气时，小灯泡 L 变亮，用酒精灯给钨丝加热，小灯泡 L 逐渐变暗直至熄灭，由实验可知（）A钨丝的电阻随温度升高而减小 B向钨丝吹气时，钨丝电阻变小 C给钨丝加热时，电路中的电流变大 D小灯泡 L 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡 L 的电流 答案：B 解析：AC用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观察到小灯泡 L 的亮度明显变暗，说明通过小灯泡 L 的电流变小，钨丝的电阻增大，故 AC 不符合题意；B闭合开关 S，小灯泡 L 发光，钨丝不发光，向钨丝吹气时，小灯泡 L 变亮，说明通过小灯泡的电流变大，则钨丝的电阻减小，故 B 符合题意；D由于钨丝和小灯泡串联接入电路中，则通过它们的电流是相同的，故 D 不符合题意。故选 B。6 7、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A电压表示数U变大，电流表示数I变小 B电压表示数U变小，电流表示数I变小 C电压表示数U与电流表示数I之比变大 D电压表示数U与电流表示数I之比不变 答案：D 解析：AB如图所示，电压表测量的是R两端电压，二氧化锡传感器电阻随一氧化碳浓度的增大而减小，当二氧化锡传感器所处空间中的一氧化碳浓度增大时，二氧化锡传感器电阻减小，总电阻减小，根据欧姆定律，电路中电流变大，即电流表示数变大，R两端的电压变大，即电压表示数变大，故 AB 错误；CD根据欧姆定律，电压表示数U与电流表示数I之比等于R的阻值，R为定值电阻，所以比值不变，故 C 错误，D 正确。故选 D。多选题 8、如图为一种测量环境湿度仪器的简化工作原理图。电源电压恒为 9V，定值电阻R为 25，R0为湿敏电阻，其阻值随环境湿度的增加而减小，其阻值范围为 3565，电压表量程为 03V，电流表量程为 00.6A闭合开关 S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（）7 A通过R0的最大电流为 0.15A B电压表示数与电流表示数的比值不变 C电流表示数变大，同时电压表示数变小 DR0在电路中的最小电阻值为 50 答案：BD 解析：由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。A当R0=35 时，电路中的总电阻最小，电路中的电流最大，即经过R0的电流最大，根据串联电路中总电阻等于各分电阻之和欧姆定律可知电路中的最大电流 I大=0小+=9V35+25=0.15A 此时定值电阻两端的电压为 UR=I大R=0.15A25=3.75V 超出电压表的量程，所以通过R0的最大电流不是 0.15A，故 A 错误；B由图可知，电压表测R两端电压，电流表测通过R的电流，由欧姆定律可知，电压表示数与电流表示数的比值等于R的阻值，则电压表示数与电流表示数的比值不变，故 B 正确；C因R0随环境湿度的增加而减小，当环境的湿度增加时，电路中的总电阻变小，根据=可知电路中电流变大，即电流表示数变大，根据U=IR可知R两端电压变大，电压表示数变大，故 C 错误；D由 A 选项可知电压表比电流表先满偏，所以当电压表满偏时，湿敏电阻的阻值最小，此时电流最大，则最大电流 8 =3V25=0.12A 湿敏电阻的最小阻值为 0小=0小=9V-3V0.12A=50 故 D 正确。故选 BD。9、如图所示，是一种测定油箱内油量的装置，油量表是由电流表改装的，R是滑动变阻器的电阻片，R010。当油面达到最低位置时，滑片 P 恰好滑至a端，电流表的示数为 0.2A；当油面达到最高时，滑片 P 恰好滑至b端，电流表的示数为 0.6A。下列判断正确的是（）A电源电压为 6V BR0起到保护电路的作用 C变阻器R的最大阻值为 30 D油量减少时变阻器两端电压增大 答案：ABD 解析：AB由电路图可知，R与R0串联，电流表测电路中的电流。当油面达到最高时，滑片 P 恰好滑至b端，接入电路中电阻为零，电路为R0的简单电路，此时电路中的电流 0.6A，R0起到保护电路的作用，电源电压 UIR00.6A106V 9 故 AB 正确；C当油面达到最低位置时，滑片 P 恰好滑至a端，接入电路中的电阻最大，此时电路中的电流I0.2A，此时电路的总电阻 R总=6V0.2A30 因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值 RR总R0301020 故 C 错误；D由电路图可知，油量减少时，滑动变阻器接入电路的阻值变大，由串联电路分压原理可知，滑动变阻器分得的电压将变大，即变阻器两端电压增大，故 D 正确。故选 ABD。10、图所示电路中，电源两端电压保持不变，闭合开关 S，将滑动变阻器的滑片 P 由b端向a端滑动一段距离，电压表 V1、V2示数的变化量分别为1、2，电流表示数的变化量为，不考虑温度对灯丝电阻的影响，下列判断中不正确的是（）A电压表 V1示数变大，电压表 V2示数变大，电流表示数变大 B电压表 V1示数变大，电压表 V2示数变小，电压表 V2与 V1的示数之差不变 C定值电阻1的阻值为2 D滑动变阻器两端的电压减少了2 1 答案：ABD 解析：10 如图滑动变阻器与灯泡、定值电阻串联，电压表 V1测量小灯泡的电压，电压表 V2测量灯泡与滑动变阻器的总电压。A当滑片 P 由b端向a端滑动一段距离，滑动变阻器的阻值变小，总电阻变小，电源电压不变，故电流变大，灯泡的阻值不变，电压表 V1示数变大，根据串联分压关系，滑动变阻器和灯泡的总电阻变小，则其两端电压变小，故电压表 V2示数变小，故 A 错误，A 符合题意；B电压表 V2与 V1的示数之差是滑动变阻器两端的电压，由于滑动变阻器的阻值变小，根据串联分压关系，它两端电压变小，故电压表 V2与 V1的示数之差变小，故 B 错误，B 符合题意；C将滑动变阻器和灯泡当成一个整体，此时这个整体的电压与定值电阻的电压之和是电源电压，电压表 V2减小了多少，定值电阻两端的电压就增大多少，2等于定值电阻两端改变的电压，对于定值电阻而言，2是一个定值，就是定值电阻的阻值，故 C 正确，C 不符合题意；D滑片移动前滑动变阻器两端的电压为 滑=2 1 移动滑片后，滑动变阻器两端电压为 滑=2 1 将两式相减可得，滑动变阻器两端减少的电压为 滑 滑=2 1 2+1=1 2 故 D 错误，D 符合题意。故选 ABD。综合题 11、阅读下面的短文，回答问题。光敏电阻与光强 光敏电阻的阻值随光照射的强弱而改变。“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强用符号E表示，国际单位为坎德拉（cd）。实验测得光敏电阻的阻值R与光强E之间的关系如图 1 所示。11 (1)光敏电阻与光强的大小成_（选填“正比”或“反比”）。(2)当光强为E1时，光敏电阻的阻值为R1；当光强为E2时，光敏电阻的阻值为R2，那么它们之间的关系式为12=_（用E1、E2表示）。(3)将光敏电阻R、定值电阻R0、电流表、开关和电源连接成如图 2 所示的电路。闭合开关，逐渐增大光敏电阻的光照强度，那么正确的是_。A电流表的读数增大，光敏电阻两端的电压也增大 B电流表的读数增大，但光敏电阻两端的电压减小 C电流表的读数减小，但光敏电阻两端的电压增大 D电流表的读数减小，光敏电阻两端的电压也减小(4)在图 2 所示电路中，电源电压为 6V，当光照强度为 4.5cd 时，电流表的读数为 0.5A，则定值电阻R0的阻值为_。答案：反比 21 B 8 解析：(1)1由图象可知，随光强的增大电阻成比例减小，则光敏电阻与光强的大小成反比。(2)2分析图象中的数据，发现每组的光强与电阻的乘积是一定的，都是 18，所以电阻R与光强E的关系式为 11=22 12=21 12 (3)3由电路图可知，R与R0串联，电流表则电路中的电流，闭合开关，逐渐增大光敏电阻的光照强度时，光敏电阻的阻值减小，电路中的总电阻减小，则电路中的电流增大，即电流表的示数增大，故 CD 错误；由U=IR可知R0两端的电压增大，因串联电路中总电压等于各分电压之和，且电源的电压不变，故光敏电阻两端的电压减小，故 A 错误，B 正确。故选 B。(4)4由图象可知当光照强度为 4.5cd 时，=4，由欧姆定律可得，此时串联电路的总电阻为 总=6V0.5A=12 串联电路中总电阻等于各分电阻之和，则定值电阻R0的阻值为 0=总 =12-4=8 12、新型材料能够制作成各种各样的电阻，如热敏电阻、气敏电阻、压力电阻等，被广泛应用于生活中：（1）气体泄漏检测装置电路如图甲所示，电源电压不变，L 为指示灯，R为气敏电阻，其阻值与气体浓度关系如图乙所示，当检测到气体浓度增大时，电流表示数 _（选填“增大”、“不变“或“减小“），指示灯亮度 _（选填“变亮”、“不变”或“变暗”）。（2）温度检测装置会使用热敏电阻。小珠利用图丙所示电路探究热敏电阻 R 与温度关系。已知 M 为控温器，电源电压恒为 12V，R1为阻值可调的电阻器，逐渐升高液体温度，同时调节R1阻值，使电流表的示数保持为0.1A，实验记录数据如表所示。实验中，R1两端电压 _（选填“逐渐变大”、“不变“或“逐渐变小“）；由表可知，热敏电阻R的阻值随温度的升高而 _（选填“增大”、“不变“或“减小”），在该温度范围内，R的阻值变化范围为 _。温 度t（）10 20 30 40 50 60 70 80 电 阻R126 47 64 76 85 92 98 100 13 （）（3）压力电阻阻值随压力增大而减小，它常被应用于称重装置。请你利用压力电阻R、保护电阻R2以及电压表在图丁虚线框中设计出反映压力大小变化的电路。要求：电压表的读数会随压力增大而增大。()答案：增大 变亮 逐渐变大 减小 2094 解析：（1）12由图乙可知，气敏电阻R随气体浓度的增大而增大，由图甲可知，气敏电阻R和指示灯串联，当检测到气体浓度增大时，气敏电阻R的电阻变小，电路中的总电阻变小，由=可知，电源电压不变时，总电阻变小，电路中的电流变大，即电流表的示数增大，通过指示灯电流增大，指示灯的亮度也逐渐变亮。（2）3由图丙可知，热敏电阻R和变阻器R1串联在电路中，电流表测量电路中的电流。由题意可知，电源电压=12V，逐渐升高液体温度，同时调节R1阻值，使电流表的示数保持为 0.1A，即保持电路中的电流=0.1A，所以电路中的总电阻也保持不变 总=12V0.1A=120=+1 由表中数据可知，随温度的升高，R1的阻值逐渐变大，由=可知，电路中的电流不变，R1两端的电压逐渐变大。45由3分析可知总=120保持不变，所以 =总 1 随温度升高，R1的阻值逐渐变大，所以热敏电阻R的阻值随温度的升高而减小。由表中数据可知，在该温度范围内，变阻器的最小值为1min=26，此时热敏电阻 R 的电阻最大为 max=总 1min=120 26=94 变阻器的最大值为1max=100，此时热敏电阻 R 的电阻最小为 14 min=总 1max=120 100=20 故R的阻值变化范围为2094。（3）6由题意可知，压力电阻阻值随压力增大而减小，可以使压力电阻和保护电阻串联在电路中，当压力增大时，压力电阻变小，电路的总电阻也变小，由=可知，电路的电流变大，即通过保护电阻R2的电流也逐渐变大，由=可知，保护电阻电阻不变，电流变大，保护电阻两端的电压也变大，故可以把电压表并联在保护电阻R2的两端，来测量R2的两端的电压，能满足题意的要求，电路图如下：
