仪表检修常用工具简介.pdf

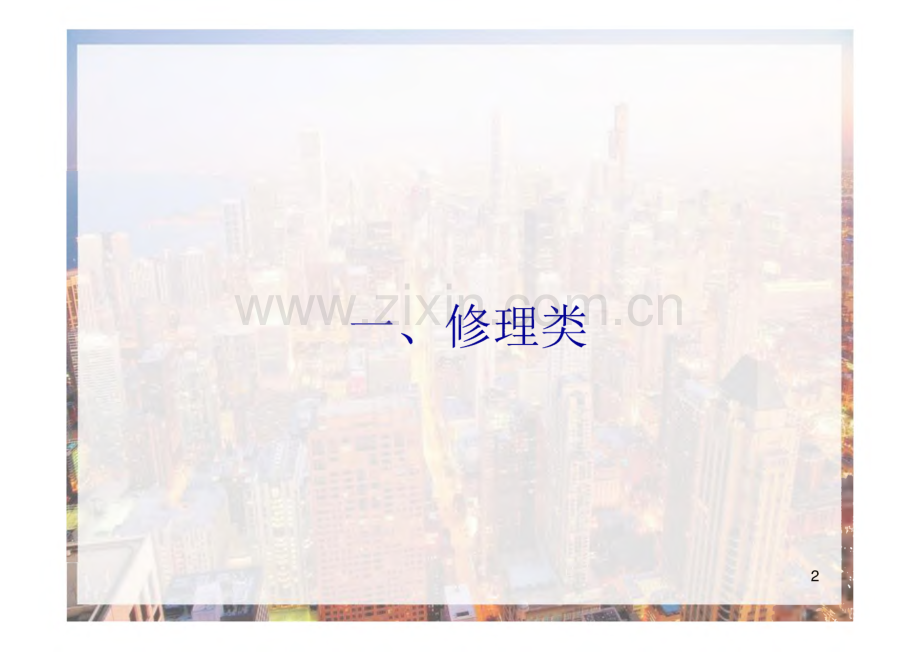

仪表检修常用工具简介、修理类.J、螺丝刀螺丝刀又称起子、改锥等。头部形状为一字形和十字形 的是两种常用的螺丝刀。一字形螺丝刀用来紧固或拆卸带一 字槽的螺钉，十字形螺丝刀是专供紧固或拆卸带十字槽的螺钉。B A依照螺丝钉的大小选用合适规格的螺丝刀，不可作为起子使用幸免损坏工.I 具或螺丝。d 带电作业时，手不可触及螺丝刀的金属杆，以免发生触电事故。I 为防止金属杆触到人体或邻近带电体，金属杆应套上绝缘管。3 I2、钢丝钳钢丝钳又称为老虎钳、虎头钳，如图所示。钢丝钳是一种用于夹 持、固定加工件或者扭转、弯曲、剪断金属丝线的手工工具。钢丝钳 带绝缘手柄，一般钢丝钳的规格有150mm、175mm和200mm三种，绝缘护套耐压为500V,因此只能习惯于低压带电设备使用。使用前，使检查钢丝钳绝缘是否良好，以免带电作业时造成触电事故。A在带电剪切导线时，不得用刀口同时剪切不同电位的两根线（如相线与零 线、相线与相线等），以免发生短路事故。3、尖嘴钳、尖嘴钳的头部尖细，适用于狭小的工作空间或带电操作低压电气设 备。尖嘴钳也可用来剪断细小的金属丝。可用于仪表导线接头制作或 维修，使用灵活方便。选用尖嘴钳时，应选用带有绝缘手柄的耐酸塑 料套管，耐压为500V以上。尖嘴钳的规格有130mm、160mm、180mm 和200mm 四种。4、剥线钳剥线钳是用来剥削小直径导线绝缘层的专用工具，其外形如图所示。它的手柄是绝缘的，耐压为500V。常用的有手动和自动两种。自动:依照导线内部金属丝 尺寸自习惯,从而不伤内部 导绯;而日剥绯长唐可调节。65、斜口钳、以口钳也是检修常用的钳子之一,其头部扁斜，又名扁嘴钳，主 要用于剪切导线，元器件多余的引线，还常用来代替剪刀剪切绝缘 套管、尼龙扎线卡等。其柄部有铁柄和绝缘管套。常用的斜口钳，其绝缘柄耐压应为1000V以上。6、刀具刀具如图所示。适用于在装配维修工作中割削导线绝缘外皮，以 及割削木桩和割断绳索等。不得用于带电作业，以免触电。应将刀口朝外剖削，并注意幸免伤及手指。剖削导线绝缘层时，应使刀面与导线成较小的锐角，以免割伤导线。A使用完毕，随马上刀身推。7、活动扳手活动扳手又称活络扳头，一般分为6寸、8寸、10寸，是用来紧固和 起松螺母的一种专用工具。活动扳手由头部和柄部组成，头部由 活动扳唇、扳口、呆扳唇、蜗轮和轴销等构成，如图所示。旋动 蜗轮可调节扳口大小注意事项:活络板手不可反用，以免损坏活络板唇O 不可用加力杆接长手柄以加大扳拧力矩。呆扳手及梅花扳手I在拆卸螺栓时，应依照“先套筒扳手、后梅花 扳手、再开口扳手、最后活动扳手”的选用 原则进行选取。在选用扳手时，要注意扳手 的尺寸，尺寸是指它所能拧的螺栓或螺母正 对面间的距离。如扳手上表示有22mm,即 此扳手所能拧动鳗栓或螺母棱角正对面间的 距离为22mm。s割管刀弯管器8、内六角7/32：内六角有公制、英制两种规格国产常用内六角扳手一套8件分别是对边尺寸：2、5;3；4；5；6；8；10；12 单位是毫米。英制常用内六角扳手一套是11件，分别是对边尺寸1/16；5/64；3/32；7/64；1/8；9/64；5/32；3/16；1/4；5/16”单位是英寸。使用时注意选用合适大小，插紧后用力。8、电烙铁电烙铁是用于锡焊的热源,通常以电热丝作为热元件，有外热 式、内热式、调温式等多种，其外形如图所示。常用的规格有 35W、45W、75W等。焊接电子元件时，宜采纳35W、45W两种 规格;焊接较大元件时，需用45 W以上规格。检测类KJ一、电笔又叫验电笔,是常用的一种辅助安全 用具。用于检查500V以下导体或各 种用电设备的外壳是否带电。可随 身携带，只要掌握验电笔的原理，结合熟知的电路知识，灵活运用技 巧特别多。常用的有两种：1、螺丝刀式：形状为一字螺丝刀，可 兼职试电笔和一字螺丝刀用。2.电子感应式：采纳感应式测试，可检 查控制线、导体和插座上的电压或沿导 线检查断路位置。带有有声光提示，因 此极大的保障了维护人员的人身安全。电笔握法不能象平常写字握笔那 样。电笔正确的握法是:将电笔尾顶 住手心，或用食指按住电笔尾，其它手 指捏住电笔身。电笔的作用I(1)判别交流和直流电。交流电通过验电笔时就泡中两极 会同 时发亮，而直流电通过时就泡里只有一个极发光。(2)判断直流电的正负极。把验电笔跨接在直流电的正、负极 之间，窗泡发亮的一头是负极，不发亮的一头是正极。(3)用作零线监测器。把验电笔一头与零线相连，另一头与地 线相连接，假如零线断路，鼠泡即发亮;如果没有断路，则就泡 不发亮。(4)判断物体是否带有静电。手指验电笔接触在物体上，若就 泡发亮，说明该物体带有静电。_18使用注意事项1、使用试电笔之前，首先要检查试电笔里有无安全电阻，再直观检查试 电笔是否有损坏，有无受潮或进水，检查合格后才能使用。2、使用试电笔时，不能用手触及试电笔前端的金属探头，如此做会造 成人身触电事故。3、使用试电笔时，一定要用手触及试电笔尾端的金属部分，否则，因 J 带电体、试电笔、人体与大地没有形成回路，试电笔中的就泡可不能发 光，造成误判，认为带电体不带电，这是十分危险的。4、在测量电气设备是否带电之前，先要找一个已知电源测一测试电笔（!的就泡能否正常发光，能正常发光，才能使用。,5、在明亮的光线下测试带电体时，应特别注意就泡是否确实发光（或不二 发光），必要时可用另一只手遮挡光线认真判别。千万不要造成误判，将就泡发光判断为不发光，而将有电判断为无电。I 6、假如试电笔就管发光微弱，切不可就断定带电体电压不够高，也许 I 是试电笔或带电体测试点有污垢，也估计测试的是带电体的地线，这时.必须擦干净测电笔或者重新选测试点。反复测试后，窗管仍然不亮或者-微亮，才能最后确定测试体确实不带电。VI 9 I“Aim 胪一一5“：万用表又叫多用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻、频率、交流电流、电容量等。常见的主要有数字式万用表和机械万用表两种、现在,数字式测量仪表已成为主流，有取代模拟式仪表的趋 势。与模拟式仪表相比，数字式仪表灵敏度高，准确度 高，显示清楚，过载能力强，便于携带，使用更简单。20数字式万用表MKYORITSU tllllilKEW 1012IUIIII itANGf 幅IK Em位数字，最高位只能显示1或不显示数字，算半位，故称三位半(3：).最大指示为1999或199%当被测量超过最大指示值时,显示打或“电源开关:使用时将开关于ON”位使用完毕(3)转换开关:用以选择功能和量程.依照被测的电量(电压、电流、电阻等)选择相应的功能位;按被测量程的大小性选择合适的量程(4)输入插座:将黑色测试笔插入”的插座红色测试笔有如下三种插法，测量电压和电阻时插入插:座;测量小于200mA的电流时插入插座；测量 大于200mA的电流时插入“10A物插座.22一.，一在万用表上会见到象图中所示的转换旋钮，旋钮所指的是测 量的档位、V:表示的是测交流电压的档位.:V:表示的是测直流电压档位.-MA:表示的是测直流电流的档位.Q(R):表示的是测量电阻的档位.数字式万用表使用之前(1)应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插 孔、特别插口的作用、(2)将ON/OFF开关置于ON位置，检查9V电池，假如电池电压不足，将显示在显示器上，这时则需更换电池。如果显示器没有 显示，则按以下步骤操作。S(3)测试笔插孔旁边的符号，表示输入电压或电流不应超过指示 值，这是为了保护内部线路免受损伤。，(4)测试之前，功能开关应置于您所需要的量程。i(5)红表笔为正极，黑表笔为负极，必须注意表笔的极性。24 I数字万用表的使用1.直流电压、交流电压的测量先将黑表笔插入插孔，红表笔插入V/。插孔，然后将功能开关置于 DCV（直流）或ACV（交流）量程，并将测试表笔连接到被测源两端,显示器将显示被测电压值。假如显示器只显示“1、表示超量程，应将功能开关置于更高的量 程（下同）。2.直流电流、交流电流的测量先将黑表笔插入COM插孔，红表笔需视被测电流的大小而定。如果 被测电流最大为2A,应将红表笔插入A孔;如果被测电流最大为20A,应将红表笔插入20A插孔。再将功能开关置于DCA或ACA量程，将 测试表笔串联接入被测电路，显示器即显示被测电流值。illWiiTT 一 25数字万用表的使用3.电阻的测量先将黑表笔插入插孔,红表笔插入V/Q插孔(注意:红表笔极性此 时为“+”，与指针式万用表相反)，然后将功能开关置于OHM 量程，将两表笔连接到被测电路上，显示器将显示出被测电阻值。4.二极管的测试 先将黑表笔插入COM插孔，红表笔插入V/。插孔，然后将功能 开关置于二极管档，将两表笔连接到被测二极管两端，显示器将：显示二极管正向压降的mV值。当二极管反向时则过载。依照万用表的显示，可检查二极管的质量及鉴别所测量的管子是 硅管依然错管。(1)测量结果若在1V以下，红表笔所接为二极管正极，黑表笔 为负极；(2)测量显示若为550s700mV者为硅管；150s300mV者为错 管。26数字万用表的使用(3)假如两个方向均显示超量程，则二极管开路;若两个方向均显示“0V,则二极管击穿、短 路。-5、带声响的通断测试 先将黑表笔插入插孔，红表笔插入V/Q插 孔，然后将功能开关置于通断测试档(与二极 管测试量程相同)，将测试表笔连接到被测导体两端。如果表笔之间的阻值低于约30 Q,蜂 鸣器会发出声音。一 一.27使用注意事项A.假如无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次,再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高 电压挡，并关闭电源。B、在测电流、电压时，不能带电换量程。C.D.测量电压时应将数字万用表与被测电路并联，测电流时与被测电路串联。乍,要防止表笔插在电流插孔时，与被测电路并联测电压，容易损坏万用表。E当显示“土”、“BATT”或“LOWBAT”时，表示电池电压低于工作电压料工器具电动套丝机部件介绍电动套丝机使用方法套丝机工作时，先把要管子放进管子卡盘,撞击卡 紧。按下启动开关，管子就随卡盘转动，调节好板牙 头上的板牙开口大小，一般建议分23次完成绞 丝。设定好丝口长短.然后逆时针扳动进刀手轮，使板牙头上的板牙刀贴紧转动的管子端部，板牙 刀就自动切削套丝。同时冷却系统自动为板牙刀 喷油冷却，等螺纹加工到预先设定的长度时，板 牙刀就会自动张开，螺纹加工结束.关闭电源，撞 开卡盘，取出管子。感谢您的聆听!
