葫芦岛市前所果树农场2015年中央预算内投资农村饮水安全工程项目实施方案

葫芦岛市前所果树农场2015年农村饮水安全工程
项目实施方案

　　　　　编制单位：葫芦岛市水利勘测设计院
　　　　　编制时间：2014年12月

葫芦岛市水利勘测设计院

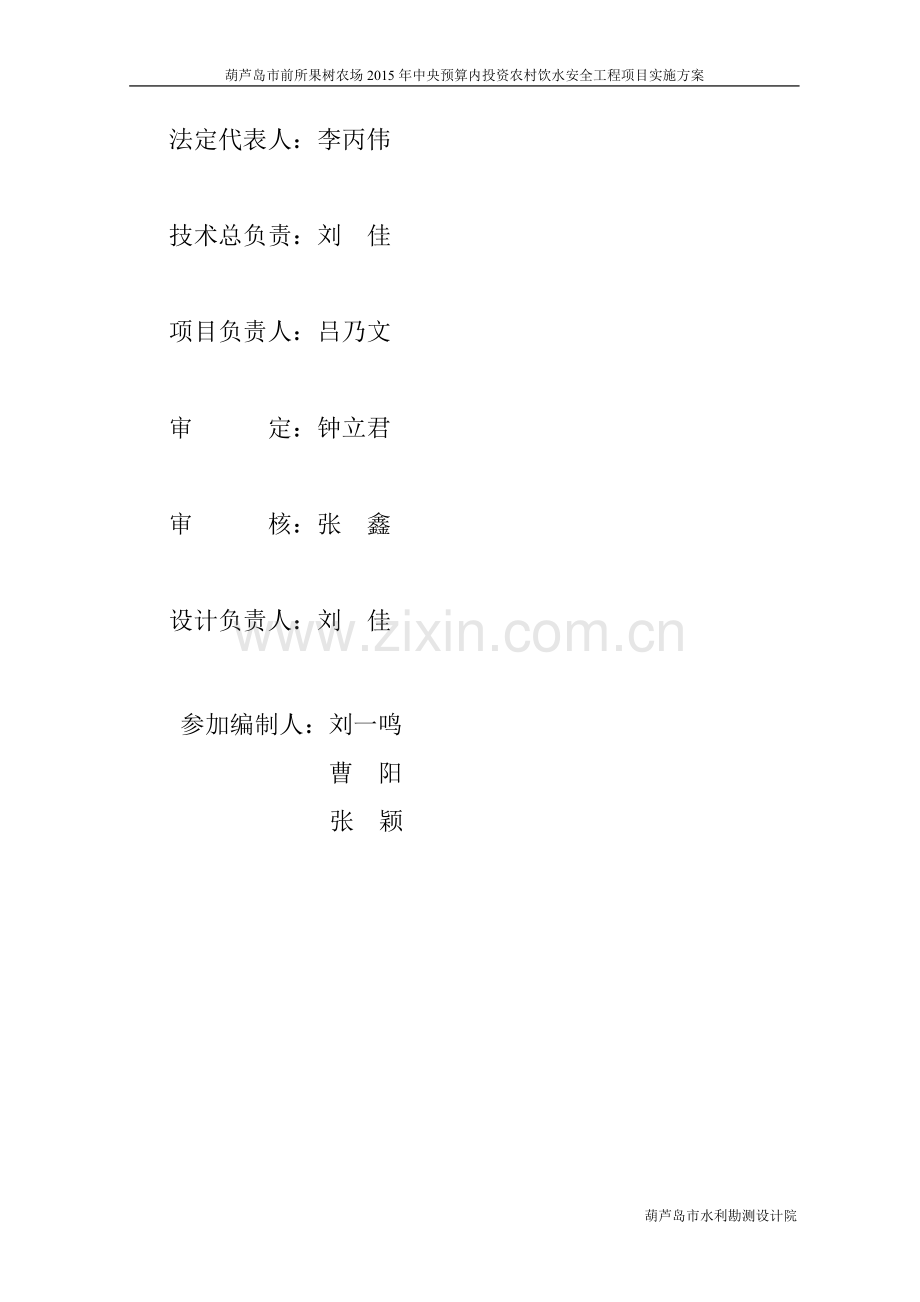

法定代表人：李丙伟
技术总负责：刘　佳
项目负责人：吕乃文
审 定：钟立君
审 核：张　鑫
设计负责人：刘　佳
参加编制人：刘一鸣
　　　　　　曹　阳
张　颖

葫芦岛市水利勘测设计院
目 录

1 综合说明 1
1.1工程编制依据和建设任务 1
1.2工程规模及总体布置 2
1.2.1工程规模 2
1.2.2水源选择 2
1.2.3工程总体布置 3
1.3工程主要建设内容及工程量 3
1.3.1主要建设内容 3
1.3.2工程量及材料设备 4
1.4工程概算、资金筹措方案及经济评价 4
1.4.1工程投资概算 4
1.4.2资金筹措方案 4
1.4.3经济评价 4
2工程背景与设计依据 7
2.1工程背景 7
2.2设计依据 7
2.3建设任务与目标 8
3工程建设的必要性与可行性 9
3.1项目区概况 9
3.1.1自然概况 9
3.1.2社会经济 10
3.1.3水资源概况 10
3.2供水现状 10
3.3工程建设必要性与可行性 11
3.3.1工程建设必要性和紧迫性 11
3.3.2工程建设可行性 12
4总体设计 12
4.1工程设计标准 12
4.2工程规模 13
4.2.1一分场（歪桃山、五道岭、洋槐门） 14
4.2.2中心区、二分场、四分场、五分场、六分场、七分场等 15
4.2.3王凤台小学 16
4.3水源选择 17
4.4工程总体布置 17
5工程设计 18
5.1工程防洪和抗震标准 18
5.2取水工程设计 18
5.2.1地下水取水构筑物设计 18
5.2.2取水泵站设计 19
5.3输水工程设计 19
5.4净水工程设计 19
5.4.1消毒效果好 20
5.4.2无毒、无刺激 20
5.4.3安全可靠 21
5.4.4运营成本低 21
5.5配水工程设计 21
5.5.1管材选择 21
5.5.2典型工程设计 22
5.6供配电设计 33
5.7自动控制设计 33
5.8采暖通风设计 34
5.9节能设计 34
6施工组织设计 35
6.1施工条件和方法 35
6.1.1自然条件对施工影响 35
6.1.2工程建设条件 35
6.1.3工程施工方案 35
6.2施工总布置 39
6.3施工进度计划 39
6.3.1安排依据和原则 39
6.3.2施工进度计划 40
7工程管理 41
7.1建设管理 41
7.1.1强化组织管理 41
7.1.2规范建设程序 41
7.1.3加强资金管理 42
7.1.4确保工程质量进度 42
7.2运营管理 43
7.2.1明确管理主体 43
7.2.2建立高效的运营监管机制 44
7.2.3加强水源保护 44
7.2.4完善水质检测及监测 45
7.3应急管理 48
7.3.1做好预防与应急准备 48
7.3.2启动应急响应程序 49
7.3.3应急保障 50
7.3.4应急终止及事件处理 51
8环境保护与水土流失防治措施 52
8.1环境保护措施 52
8.2水土流失防治措施 52
9概算与资金筹措 53
9.1概算 53
9.1.1概算编制说明 53
9.1.2编制依据 53
9.1.3概算编制结果 54
9.2资金筹措与管理 68
9.2.1投资组成和资金来源 68
9.2.2资金筹措方案和管理措施 68
10经济评价 69
10.1评价依据及参数 69
10.2国民经济评价 69
10.2.1费用估算 69
10.2.2效益估算 70
10.2.3经济评价 72
10.3供水成本及水价 74
10.3.1供水成本计算 74
10.3.2建议水价 74
10.4财务分析 74
11结论与建议 77
附表 78
附图 83

3

葫芦岛市水利勘测设计院
1 综合说明
1.1工程编制依据和建设任务
根据辽宁省发改委、辽宁省水利厅《关于做好调查农村饮水安全有关工作情况的通知》（辽发改农经【2014】1056号）及市局通知精神，依据《农村饮水安全工程实施方案编制规程》SL559-2011、《村镇供水工程技术规范》SL687-2014等有关要求，本着“科学、合理、经济、安全”的原则，组织人员编制了《葫芦岛市前所农场2015年中央预算内投资农村饮水安全工程项目实施方案》。
葫芦岛市前所农场2015年中央预算内投资农村饮水安全工程，分布在葫芦岛市前所农场五道岭、歪桃山、洋槐门、龙山、凤山、凤旗、刘家沟、岭北、挂旗、红岩、蛇山、水泉北沟、长岭子、苗台山、小东沟、蚂西沟、西山、粘石沟、瓜园、大东沟和厂区21个自然屯及王凤台小学（270人）的9290人的饮水安全问题。
计划新建5眼水井其中：沉井2眼，大口井1眼（王凤台小学），深井2眼。新建蓄水池4座其中Ⅱ型1座，Ⅰ型3座。在水源短缺的情况下，为了保证供水在马营子村西北九江河岸边附近新建1＃、2＃2眼沉井，为过滤厂供水。新建4＃Ⅱ型蓄水池为岭北、挂旗山、石槽沟、刘家沟、凤旗、凤山、龙山等村供水；已有蓄水池为蛇山、长岭子、东沟、瓜园、粘石沟、西山、苗台山、厂区供水。在学校的东南角新建大口井1眼（5m*8m）为王凤台小学供水。(详见平面布置图)
在歪桃山村新建1＃Ⅰ型蓄水池、1座沉井和一条上水管路为歪桃山村供水；在五道岭村新建2＃Ⅰ型蓄水池、一条上水管路和原有的深井为五道岭村供水；在洋槐门村新建3＃Ⅰ型蓄水池、1座沉井、一条上水管路和一条配水管路为洋槐门村供水。(详见平面布置图)
工程建成后不仅项目区内农村饮水安全问题将得到彻底解决，而且项目的实施有利于解放生产力，促进农民增收，为百姓身体健康提供保障，提高农民生活质量，为实现“十八大”提出的到2020年全面建成小康社会奠定了坚实基础。
1.2工程规模及总体布置
1.2.1工程规模
葫芦岛市前所农场2015年中央预算内投资农村饮水安全工程，总用水量为888.65m3/d，其中：居民生活用水量为840.00m3/d，饲养畜禽用水量为48.65m3/d，管网漏失水量和未预见水量177.73m3/d，公共建筑、企业、消防、浇洒道路及绿地用水量不计，每天按6小时计算供水，最高日最高时用水量为1066.38m3/d。
王凤台小学农村饮水安全工程，在校师生270人，最高日最高时用水量为8.25m3/d。
1.2.2水源选择
葫芦岛市前所农场2015年中央预算内投资农村饮水安全工程，水源采用地下水水源，通过打沉井及深井取水方式，水质较好，出水量一般在50t/h，水源地周围无污染源，由于取水量相对较小，不影响周边供水水源。
王凤台小学农村饮水安全工程，水源采用地下水水源，通过打大口井（5m*8m）的取水方式，水质较好，出水量一般在5-15t/h，水源地周围无污染源，由于取水量相对较小，不影响周边供水水源。
1.2.3工程总体布置
本着因地制宜，分类指导和有力于可持续发展的原则分析项目区饮水不安全原因，水源条件、经济条件参照已有经验，在科学、经济、合理的前提下确定工程总体布置。
根据项目区工程特点及规模，结合水文地质条件，确定本次工程总体布置方案，通过打沉井、大口井、深井、铺设管路，采用微机恒压变频控制将水输送到村屯和学校。
1.3工程主要建设内容及工程量
1.3.1主要建设内容
工程采取维修和新建相结合的方式，新建上水和配水管路等。建设主要建设内容为：水源井工程、井（泵）房工程、管网工程，包括管材、管件、阀门及附属设施等材料及安装；配电工程，包括变压器、线路、配电箱等；提水及控制设备，包括潜水泵、微机控制柜；消毒设备（二氧化氯加药器）。
管路维修措施：在施工过程中在保证主管路维修和水源井供水修建的情况下，同时逐一对每户管路进行排查检修，对坏损零件及入户管道、阀门等及时更换维修，保证每户都能够及时吃上放心水。
1.3.2工程量及材料设备
计划打水源井5眼，其中沉井2眼，管径5m，井深12米；大口井1眼，直径5m，井深8米；Φ0.3m深井2眼，计划井深200米；建砖混结构井泵房3座，4.0m *4.0m2座，11.40m *5.0m1座，；铺设管路27480m（居民）；铺设管路253m（学校）；配套潜水泵7台套，微机控制柜4台套，消毒设备4台套；安装30kva变压器2台，安装50kva变压器1台。架设低压线路1.0km，动用土方综合工程量5.37万m3。
1.4工程概算、资金筹措方案及经济评价
1.4.1工程投资概算
葫芦岛市前所农场2015年中央预算内投资农村饮水安全工程计划总投资为533万元，其中居民区523万元，王凤台小学10万元。
1.4.2资金筹措方案
葫芦岛市前所农场2015年中央预算内投资农村饮水安全工程总投资为533万元，其中申请中央投资426.4万元，省级配套106.6万元。具体详见附表1。
1.4.3经济评价
依据《水利建设项目经济评价方法与参数》，通过对国民经济评价指标的分析，经济效益内部收益率为12.08%大于7%，经济净现值为165万元，大于0， 经济效益费用比为1.20大于1，投资回收期7.67年小于8年。工程的各项指标均符合相关要求,说明该项目的建设在经济上是合理的，技术上是可行的。
工程特性表
名 称
单位
数量
备注
一、基本情况

项目位置村（屯）个数
个
18
歪桃山、五道岭洋槐门等
受益行政村个数
个
21

项目区总人口
人
13455

饮水不安全人数
人
9290

饮水不安全类型

水质不达标、水量不足
二、供水规模

人均最高日生活用水量
L/(人·d）
70

受益人口
人
9290

供水规模
m3/d
1066.38

三、水源选择

水源类型

浅层地下水和深层地下水
水源水质
类

Ⅱ、Ⅲ
供水保证率
%

四、工程总体布置

供水方式

单村、跨村集中供水
工程总体布置方案

通过天池调节及微机变频控制供水
五、工程设计

1.取水构筑物

取水水源井
眼
5
其中深井2眼，大口井1眼，沉井2眼
2.蓄水构筑物
座
4
其中Ⅱ1座，I型3座
二氧化氯消毒设备
台套
6
二氧化氯加药器
3.输水管与配水管路

居民
输水管长度
m
7206
PE管材料、φ75～φ250mm
配水管路型式
m　
20274　
PE管材料、φ63～φ160mm
学校
输水管长度
m
253
PE管材料、φ63mm

工程特性表
名 称
单位
数量
备注
4.泵房

水源井泵房
座
3
砖混结构，4m*4m2座，11.4m*5m1座，
5调蓄构筑物
座
4　
其中Ⅱ型1座，Ⅰ型3座
6.水厂
座　
1　
原有的水厂
7.主要机电设备

潜水泵
台套
5
150QJ、200QJ
变频柜
台套
4

消毒设备
台套
4
二氧化氯加药器
六、工程永久占地

泵房及院墙占地
m2
450

七、施工组织设计

1.主要工程量

土方挖填
m3
52923

石方挖填
m3
6411

混凝土
m3
276

2.总工期
月
7

八、工程投资与资金筹措

总投资
万元
533.00

中央补助
万元
426.4

省级配套
万元
106.6

九、主要经济指标

运行成本
元/m3
1.0

总成本
元/m3

生活用水水价
元/m3
1.0

经济内部收益率
%
12.08%

财务净现值
万元
165

投资回收期
年
7.67

2工程背景与设计依据
2.1工程背景
根据国务院总理李克强2014年《政府工作报告》的要求，2015年再解决6000万人农村人口的饮水安全问题，绝不让农村饮水不安全问题带到“十三五”的精神，按《辽宁省2015年农村饮水安全农村居民项目投资工程计划》的要求，我农场适时安排了此项目。
按照因地制宜，分类指导和有力于可持续发展的原则，分析我农场饮水不安全原因，本项目计划落实原则是：
（1）优先解决实施规划中饮水最困难、污染最严重村屯。
（2）优先解决实施规划中群众认识高、积极性大的村屯。
（3）优先解决实施规划中尽可能集中连片，便于建设管理的村屯。
　解决王凤台小学270人的饮水安全问题。
2.2设计依据
（1）《农村饮水安全工程实施方案编制规程》（SL559-2011）；
（2）《村镇供水工程设计规范》SL687-2014；
（3）《生活饮用水卫生标准》GB5749-85；
（4）《农村自来水》；
（5）《埋地聚乙烯给水管道工程技术规程》（CJJ 101-2004）；
（6）《水工混凝土设计规范》（SL191-2008）；
（7）《机井技术规范》（SL256-2000）；
（8）各工程地点实测管路图；
（9）有关专业提供的技术资料。
2.3建设任务与目标
本次计划解决我农场农村饮水不安全人口9290人，大牲畜717头，其中一分场（五道岭、歪桃山和洋槐门）、二分场（菜园和西山）、四分场（大东沟、小东沟、粘石沟和瓜园）、五分场（红岩和挂旗）、六分场（刘家沟和凤旗）和七分场（龙山、凤山和长岭子）、蛇山、厂区等尤其严重。原有自来水管道年久失修，现有水源地不能满足供水要求，为解决这六个分场21个自然屯村民的饮水问题，决定维修改造原有的自来水工程。这21个自然村现有居民2969户，9020口人，大牲畜717头，鸡16000只。饮水不安全人口9020人。解决王凤台小学270人的饮水安全问题。
项目的实施将使项目区内农村居民及师生饮用上卫生、安全的自来水，提高了农场内农村居民及师生的生活质量，为实现“十八大”提出的到2020年全面建成小康社会奠定了坚实基础。

3工程建设的必要性与可行性
3.1项目区概况
3.1.1自然概况
前所果树农场绥中县县城西北,距绥中县县城60km。西部与山海关接壤，南部为西甸子镇。
1）项目区属北温带季风区大陆性气候，春季多南风，少雨而干燥；夏季多南风，空气湿润；秋季气候宜人，天气凉爽；冬季受西伯利亚寒流影响，干燥而寒冷。
（1）降雨量，多年平均降雨量597mm, 降雨量年内分配极不均匀，6－9月份占全年的82％左右。
（2）蒸发，多年平均蒸发量1227.0mm, 四、五月蒸发量约占全年的41.5～42.4％，所以常出现干旱现象。
（3）气温，多年平均气温10.5℃, 月平均气温最高为七月份达24.1℃，一月份最低为-8.2℃。
（4）湿度，多年平均湿度62%,七月份最大为83%。
（5）日照，多年平均日照时数2300小时,四～九月份日照时数累计为1425.6小时。
（6）无霜期，多年平均无霜期192天。
（7）结、解冻日期，最早解冻日期为10月28日，稳定解冻日期为11月14日，最晚解冻日期4月22日，稳定解冻日期在4月10日前后，多年平均冻深为1.1m。
3.1.2社会经济
前所果树农场总人口13455人，其中项目区人口9020人。农场职工大部分是省内知青，下放干部、复转军人、当地老职工及子女。
前所果树农场总土地面积3万亩，其中：果园面积2.5万亩，坡耕地面积0.2万亩，其它面积0.3万亩，农村人均年收入11000元。
3.1.3水资源概况
1）地下水，项目区多年平均补给水资源量为154.5万m3；项目区外可利用地下水资源量100万m3。
2）地表水，地表水主要由天然降水形成，项目区内青松水库年可利用水量87.2万m3。
3）水质评价，项目区地下水基本为无色、无味、无溴透明的水体，水质符合农田灌溉要求。
3.2供水现状
截止目前前所果树农场农村总人口13455人，饮水安全人口2800人，尚有10655人的饮水不安全。前所果树农场部分地区还存在水质污染和水量、供水保证率、用水方便程度不达标等饮水不安全问题。缺水给人民群众的生产生活带来极大困难，影响了群众脱贫奔小康的步伐。所以对已建的、年久失修自来水工程进行修复势在必行。
前所农场可作为农村饮用水的水源主要为第四系地下水、基岩裂隙水，地表水由于污染较严重，水质安全得不到保障，需净化消毒处理，制水成本较高，目前没有作为饮用水源。
第四系地下水主要分布于山间沟谷及沿海平原地带。九江河流域沿河两岸乡镇的部分村屯，地下水资源较丰富，但随着养殖业的发展，各乡镇存在不同程度的污染。
前所农场地质构造较复杂，以断裂构造最为普遍，多为压扭性，断层本身多数含水性较弱，因此裂隙水储量并不丰富，但通过近几年来的实践探索，细致工作，特别是对水源地进行水文地质勘察，有信心完成上级交给的解决农村饮水安全工程的任务。
3.3工程建设必要性与可行性
3.3.1工程建设必要性和紧迫性
获得安全饮水是人类生存的最基本要求，关系群众的身体健康和生命安全。要减少疾病，提高健康水平，最行之有效的措施，就是让所有的人得到安全的饮用水和合格的卫生条件。
实现农村饮水安全是广大群众强烈愿望和“十六大”提出的全面建设小康社会的基本要求，更是“十八大”提出的到2020年全面建成小康社会的必然要求。
前所果树农场部分地区还存在水质污染和水量、供水保证率、用水方便程度不达标等饮水不安全问题。严重影响着人民群众的身体健康，因此解决农村饮水安全问题，是经济社会发展的客观要求，是践行当前开展的“党的群众路线教育实践活动”的具体体现，是构建社会主义和谐社会的必然要求。提高供水质量，保证饮水安全，是摆在当前工作的一项紧迫而艰巨的任务。
3.3.2工程建设可行性
首先，各级领导高度重视。我农场成立了农村饮水安全工程建设领导小组，各村屯和王凤台小学也成立了相应的机构，各部门通力合作，农民群众较高的积极性为农村饮水工程提供了有利的政治保障。
其次，农村饮水安全工程是为群众办实事，切实解决群众、王凤台小学全校师生饮水为题的民心工程，德政工程，群众愿意投身此项工程的建设中去，去投资，投劳，为饮水安全工程建设贡献自己的一份力量。
最后，通过近几年的实践，我农场无论在工程技术上还是工程管理上都有很好的成熟和成功的经验，随着人们对饮水工程重要性的不断认识，管理办法的不断完善，我农场的农村饮水安全工程建设是可行的。
4总体设计
4.1工程设计标准
工程设计年限为20年，人口自然增长率按10‰计算。主要建筑物防洪标准为20年一遇，抗震烈度为6度。
设计用水量标准：居民每人每天70升，大牲畜每头每天50升，师生每人每天25升。
供水水质满足国家《生活饮用水卫生标准》（GB5749-2006）或《农村实施〈生活饮用水卫生标准〉》要求。
供水保证率严重缺水地区不低于90%；其他地区不低于95%。
供水水压应满足配水管网中用户接管点的最小服务水头；对很高或很远的个别用户所需的水压不宜为控制条件，可采取局部加压或设集中供水点等措施满足其用水需要。
配水管网中用户接管点的最小服务水头，单层建筑物为5～10m，两层建筑物为10～12m，二层以上每增高一层增加3.5～4.0m；当用户高于接管点时，尚应加上用户与接管点的地形高差。
配水管网中，用户水龙头的最大静水头不宜超过40m，超过时宜采取减压措施。
4.2工程规模
葫芦岛市前所果树农场2015年中央预算内投资农村饮水安全工程，总用水量为888.65m3/d，其中：居民生活用水量为840.00m3/d，饲养畜禽用水量为48.65m3/d，管网漏失水量和未预见水量177.73m3/d，公共建筑、企业、消防、浇洒道路及绿地用水量不计，取时变化系数3.0，最高日最高时用水量为1066.38m3/d。详见表4.1。

表4.1 葫芦岛前所果树农场2015年农村饮水安全工程供水规模明细表

管路地点
村屯
户数
人 口
(人)
设计人口
(人)
大牲蓄
(头)
鸡
(只)
管网漏失及未预见水量 （m3/d)
最高日最高时用水量（m3/d）

一分场
五道岭
65
218
266
22
800
5.72
24.43
歪桃山
111
369
451
37
500
9.68
40.58
洋槐山
34
112
137
11
200
2.94
12.36
合计

18.34
77.38
1＃天池
1＃天池1号下水支管路
龙山
116
385
470
39
800
10.10
42.59
凤山
107
356
435
36
800
9.34
39.47
凤旗
99
331
404
33
700
8.68
36.59
1＃天池2号下水支管路
刘家沟
109
362
442
36
800
9.49
40.06
岭北
60
180
220
20
400
4.72
20.06
挂旗
107
358
437
36
800
9.39
39.64
红岩
147
489
597
49
1000
12.82
54.05
2＃天池
2＃天池1号下水支管路
蛇山
130
421
513
42
1000
11.03
46.57
水泉北沟
50
175
214
15
300
4.59
19.16
长岭子
127
423
516
42
1000
11.09
46.82
苗台山
20
60
73
8

1.57
6.61
小东沟
62
206
252
21
400
5.41
22.81
蚂西沟
140
440
537
42
1000
11.54
48.59
2＃天池2号下水支管路
西山
77
255
311
26
600
6.68
28.26
粘石沟
101
335
409
34
700
8.79
37.07
瓜园
111
371
453
37
800
9.73
41.04
大东沟
56
187
228
19
400
4.90
20.68

中心区
400
450
1220
31
1000
18.50
105.30
厂区
740
690
3415
81
2000
43.82
293.64
合计

202.20
989.00
4.2.1一分场（歪桃山、五道岭、洋槐门）
根据工程的实际情况并参照《村镇供水工程技术规范》人畜用水定额分别为：每人每天用水量为70L/d，学校及厂部每人每天用水量为25L/d。
4.2.1.1 用水量计算
（1）Q=(q1×p1+ q2×p2) ×10-3
P1=P01×(1+R)n
式中：q1、q2——分别为农村人畜饮水给水定额（L/人.天）
p1、p2——分别为农村人畜设计数量（人或头）
P01——为农村现有人口（人）
R——人口自然增长率 取R=10‰
n——设计年限 取n=20年
最高日用水量计算参照表4-1
4.2.1.2人均用水当量
q=1000*W*Kh/6P
式中：q—人均用水当量，L/（h*人）；
W－最高日用水量，m3/d;
Kh—时变化系数，取3；
P－设计人口，人。
表4-2　　　　　　　　人均用水当量计算表
村屯
最高日用水量W（m3/d）
时变化系数Kh
设计人口P1
人均用水当量q m3/(h*人)
1＃深井
24.43
3
266
0.046
2＃原有深井
40.58
3
451
0.045
3＃深井
12.36
3
137
0.045
该处工程共解决699人饮用水安全问题。最大日需水量77.38m3/d，确定设计供水规模77.38m3/d。
4.2.2中心区、二分场、四分场、五分场、六分场、七分场等
该处工程共解决6474人饮用水安全问题。
最高日用水量计算参照表4-3

表4-3　　　　　　　　人均用水当量计算表
村　屯
最高日用水量W（m3/d）
时变化系数Kh
设计人口P1
人均用水当量q m3/(h*人)
龙山
42.59
3
470
0.045
凤山
39.47
3
435
0.045
凤旗
36.59
3
404
0.045
刘家沟
40.06
3
442
0.045
岭北
20.06
3
220
0.046
挂旗
39.64
3
437
0.045
红岩
54.05
3
597
0.045
蛇山
46.57
3
513
0.045
水泉北沟
19.16
3
214
0.045
长岭子
46.82
3
516
0.045
苗台山
6.61
3
73
0.045
小东沟
22.81
3
252
0.045
蚂西沟
48.59
3
537
0.045
西山
28.26
3
311
0.045
粘石沟
37.07
3
409
0.045
瓜园
41.04
3
453
0.045
大东沟
20.68
3
228
0.045
中心区
105.30
3
1220
0.045
厂区
293.64
3
3415
0.045
该工程最大日需水量989.0m3/d，确定设计供水规模989.0m3/d。
4.2.3王凤台小学
该工程共解决270在校师生的饮用水安全问题。
最高日用水量计算参照表4-4
表4-4　　　　　　　人均用水当量计算表
村屯
最高日用水量W（m3/d）
时变化系数Kh
设计人口P1
人均用水当量q m3/(h*人)
王凤台小学
8.25
3
330
0.013
　　该工程最大日需水量8.25m3/d，确定设计供水规模8.25m3/d。
4.3水源选择
葫芦岛市前所果树农场2015年中央预算内投资农村饮水安全工程，水源采用地下水水源，通过打沉井、深井取水方式，选择水源地周围无污染源，水质较好，出水量在60m3/h左右，满足居民和师生的生活饮用水需求，由于取水量相对较小，不会影响周边供水水源。
4.4工程总体布置
本着因地制宜，分类指导和有力于可持续发展的原则分析我区饮水不安全原因，水源条件、经济条件参照已有经验，在科学、经济、合理的前提下确定工程总体布置。
根据项目区工程特点及规模，结合水文地质条件，确定本次工程总体布置方案，通过打沉井、大口井、深井、天池调节、铺设管路，对水质进行消毒处理，采用微机恒压变频控制供水将水输送到村屯、学校，由于工程处数较多，采用典型工程进行设计。

5工程设计
5.1工程防洪和抗震标准
主要建筑物防洪标准为20年一遇，抗震烈度为6度。
5.2取水工程设计
5.2.1地下水取水构筑物设计
1、沉井设计
农村居民项目区域含水层上层多为松散砂及砂砾层：局部含水层厚度较厚，砂砾层下伏风化花岗岩，为第四系主要来水层，如在青松水库附近（上游未污染区域），水量充足；适合打沉井，涌水量一般为60m3/h左右，考虑到最高日最高时供水量达164.83m3/h，故打φ5.0m沉井2眼，井深计划12m，加上原有的供水水源井，能够满足供水需求，详见设计图。
2、大口井设计井设计
王凤台小学区域含水层上层多为松散砂及砂砾层：局部含水层厚度较厚，砂砾层下伏风化花岗岩，为第四系主要来水层，在学校的东南角靠近王凤台河道，涌水量一般为10m3/h左右，考虑到最高日最高时供水量达1.38m3/h，故打φ5.0m大口井1眼，井深计划8m，能够满足供水需求，详见设计图。

3、深井设计
一分场歪桃山、五道岭和洋槐门三个自然屯均下伏花岗岩及石灰岩局部溶岩裂隙发育；砂砾层下伏花岗岩及砂岩，该地区的基岩部分为主要含水层，单井涌水量一般为10-20m3/h左右，局部可能超过20m3/h，故水源宜采用φ300mm管井，计划井深200m。详见设计图。
5.2.2取水泵站设计
葫芦岛市前所果树农场2015年中央预算内投资农村饮水安全工程王凤台小学不在新建泵房，3处工程泵房（居民区）设计均采用砖混结构，井泵房设计考虑水源井机泵维修方便和自来水管线首部压力表、水表等防冻需要，以及水源保护和管理要求，结合实际需求，新建泵房3座，规格分别为4.0m*4.0m2座，11.4m*5.0m1座，高3.0m，泵房高度满足水泵作业需求，面积满足内部管道及附属设施布置。井泵房砌筑砂浆采用M10砂浆，钢筋砼标号C25，外墙用1：2水泥砂浆抹面压光，安装保温层后喷涂料，内墙用1：2水泥砂浆抹面压光，屋面用3cm水泥砂浆抹面。具体详见井泵房图。
5.3输水工程设计
本项目输水工程设计流速取1.0m/s，配水工程设计流速取0.8m/s。
5.4净水工程设计
本项目采用二氧化氯消毒净水设计，设备为二氧化氯加药器。
5.4.1消毒效果好
相对于其它消毒方法，如液氯消毒、臭氧消毒、紫外线消毒、次氯酸钠消毒，二氧化氯消毒主要有以下明显优势：
1、高效、强力。在常用消毒剂中，相同时间内到同样的杀菌效果所需的ClO2浓度是最低的。对杀灭异养菌所需的ClO2浓度仅为Cl2的1／2。ClO2对地表水中大肠杆菌杀灭效果比Cl2高5倍以上。二氧化氯对孢子的杀灭作用比氯强。
2、快速、持久。二氧化氯溶于水后，基本不与水发生化学反应，也不以二聚或多聚状态存在。它在水中的扩散速度与渗透能力都比氯快，特别在低浓度时更突出。当细菌浓度在105~106个／mL时，0.5ppm的ClO2作用5分钟后即可杀灭99％以上的异养菌；而0.5ppm的Cl2的杀菌率最高只能达到75％，试验表明，0.5ppm的ClO2在12小时内对异养菌的杀灭率保持在99％以上，作用时间长达24小时杀菌率才下降为86.3%。
3、广谱、灭菌。ClO2是一种广谱型消毒剂，对一切经水体传播的病原微生物均有很好的杀灭效果。二氧化氯除对一般细菌有杀死作用外，对芽孢、病毒、异养菌、铁细菌、硫酸盐还原和真菌等均有很好的杀灭作用，且不易产生抗药性，尤其是对伤寒，甲肝、乙肝、脊髓灰质炎及艾滋病毒等也有良好的杀灭和抑制效果。ClO2对病毒的灭活比O3和Cl2更有效。低剂量的二氧化氯还具有很强的杀蠕虫效果。
5.4.2无毒、无刺激
急性经口毒性试验表明，二氧化氯消毒灭菌剂属实际无毒级产品，积累性试验结论为弱蓄积性物质。用其消毒的水体不会对口腔粘膜、皮膜和头皮产生损伤，其在急性毒性和遗传毒理学上都是绝对安全的。
5.4.3安全可靠
二氧化氯不与水体中的有机物作用生成三卤甲烷等致癌物质，对高等动物细胞、精子及染色体无致癌、致畸、致突变作用。ClO2对还原性阴、阳离子和氧化效果以去毒为主（H2S、SO32-、CN－、Mn2+），对有机物的氧化降解以含氧基团的小分子化合物为主，这些产物到目前的研究为止，均证明是无毒害用的，并且ClO2使用剂量极低，因此用ClO2消毒十分安全，无残留毒性。其安全性是被世界卫生组织（WHO）定为AI级。
5.4.4运营成本低
二氧化氯加药消毒器投资小、自动化程度高、操作简单、可实现无人值守。投加浓度低，没有氯味，不会影响水的口感。对于1L-50000的消毒粉剂每包10元，可产生50g二氧化氯，投加量按0.25ppm计算，可消毒200吨水，则每吨水消毒成本仅为0.05元。
5.5配水工程设计
5.5.1管材选择
管材选择采取优质可靠的原则，采用新型材料高密度聚乙烯管材PE80级，产品执行GB/T13663.1-2000《给水用聚乙烯（PE）管材》标准，管件产品执行GB/T13663.2-2000《给水用聚乙烯（PE）管件》标准。
5.5.2典型工程设计
供水管网采用枝状布置，按照供水区域的分布情况，以及为建后维修安装方便，管线走向尽量沿桥、公路、沟渠、机耕路等，以最短的管线提供最大供水范围。配水量按最高日最高时用水量计算，Kh＝3.0，干管管径按设计流量和经济流速确定；进入村内干管管径不小于63mm，主要节点设置闸阀井。本工程涉及的村屯较多，距离远，用水量大，沿程水头损失比较大，选取管径时取大值，为保证供水水量，选取水泵取比较大的型号。最不利点为距离最远的干管末端或相对较远的最高点。供水到每一用户，每户设置一个水表，以便计量。供水管网布置见附图。
1、前所果树农场居民区
1.1用水量标准
根据工程的实际情况并参照《村镇供水工程设计规范》人畜用水定额分别为：每人每天用水量为70L/d，大牲畜采用50 L/d，鸡采用0.8L/d。
1.2 用水量计算
A一分场歪桃山处到1＃天池的上水管路流量计算
（1）Q=(q1×p1+ q2×p2) ×10-3
P1=P01×(1+R)n
式中：q1、q2——分别为农村人畜饮水给水定额（L/人.天）
p1、p2——分别为农村人畜设计数量（人或头）
P01——为农村现有人口（人）
R——人口自然增长率 取R=10‰
n——设计年限 取n=20年
由上面公式计算有：
P1=P01×(1+R)n
＝369×（1＋0.01）20
＝369×1.22
＝451（人）
Q＝（70×451＋50×37+0.8×800）×10-3
= 34.06(m3/d)
(2) 管网漏水量及未可预见水量
管网漏水量及未可预见水量按20%计，则：
Q损=0.2Q=6.81 (m3/d)
（3）歪桃山处的上水管路最高日用水量
Qd=40.87(m3/d)
B 一
