液晶显示器的技术参数.doc

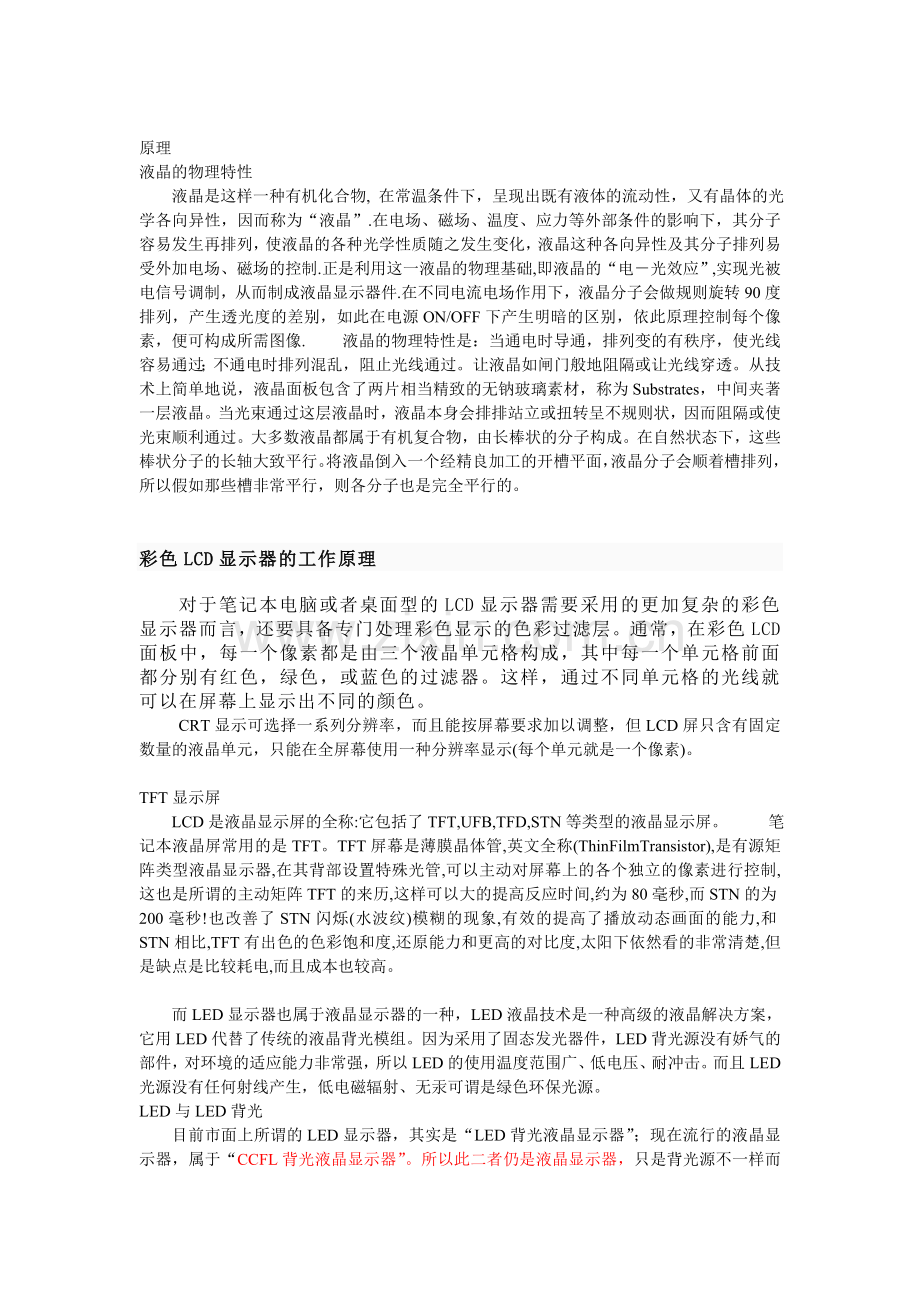

原理液晶的物理特性液晶是这样一种有机化合物, 在常温条件下，呈现出既有液体的流动性，又有晶体的光学各向异性，因而称为“液晶”.在电场、磁场、温度、应力等外部条件的影响下，其分子容易发生再排列，使液晶的各种光学性质随之发生变化，液晶这种各向异性及其分子排列易受外加电场、磁场的控制.正是利用这一液晶的物理基础,即液晶的“电光效应”,实现光被电信号调制，从而制成液晶显示器件.在不同电流电场作用下，液晶分子会做规则旋转90度排列，产生透光度的差别，如此在电源ON/OFF下产生明暗的区别，依此原理控制每个像素，便可构成所需图像. 液晶的物理特性是：当通电时导通，排列变的有秩序，使光线容易通过；不通电时排列混乱，阻止光线通过。让液晶如闸门般地阻隔或让光线穿透。从技术上简单地说，液晶面板包含了两片相当精致的无钠玻璃素材，称为Substrates，中间夹著一层液晶。当光束通过这层液晶时，液晶本身会排排站立或扭转呈不规则状，因而阻隔或使光束顺利通过。大多数液晶都属于有机复合物，由长棒状的分子构成。在自然状态下，这些棒状分子的长轴大致平行。将液晶倒入一个经精良加工的开槽平面，液晶分子会顺着槽排列，所以假如那些槽非常平行，则各分子也是完全平行的。彩色LCD显示器的工作原理对于笔记本电脑或者桌面型的LCD显示器需要采用的更加复杂的彩色显示器而言，还要具备专门处理彩色显示的色彩过滤层。通常，在彩色LCD面板中，每一个像素都是由三个液晶单元格构成，其中每一个单元格前面都分别有红色，绿色，或蓝色的过滤器。这样，通过不同单元格的光线就可以在屏幕上显示出不同的颜色。CRT显示可选择一系列分辨率，而且能按屏幕要求加以调整，但LCD屏只含有固定数量的液晶单元，只能在全屏幕使用一种分辨率显示(每个单元就是一个像素)。TFT显示屏LCD是液晶显示屏的全称:它包括了TFT,UFB,TFD,STN等类型的液晶显示屏。 笔记本液晶屏常用的是TFT。TFT屏幕是薄膜晶体管,英文全称(ThinFilmTransistor),是有源矩阵类型液晶显示器,在其背部设置特殊光管,可以主动对屏幕上的各个独立的像素进行控制,这也是所谓的主动矩阵TFT的来历,这样可以大的提高反应时间,约为80毫秒,而STN的为200毫秒!也改善了STN闪烁(水波纹)模糊的现象,有效的提高了播放动态画面的能力,和STN相比,TFT有出色的色彩饱和度,还原能力和更高的对比度,太阳下依然看的非常清楚,但是缺点是比较耗电,而且成本也较高。而LED显示器也属于液晶显示器的一种，LED液晶技术是一种高级的液晶解决方案，它用LED代替了传统的液晶背光模组。因为采用了固态发光器件，LED背光源没有娇气的部件，对环境的适应能力非常强，所以LED的使用温度范围广、低电压、耐冲击。而且LED光源没有任何射线产生，低电磁辐射、无汞可谓是绿色环保光源。LED与LED背光目前市面上所谓的LED显示器，其实是“LED背光液晶显示器”；现在流行的液晶显示器，属于“CCFL背光液晶显示器”。所以此二者仍是液晶显示器，只是背光源不一样而已。不要看到LED显示器就误以为是下一代技术显示器，其实技术最新的是叫OLED。在环保理念逐渐深入人心的今天，一些重环保的人士和品牌开始强调LED面板的“无汞”概念，不含汞的LED面板将更加节能和环保，功耗只是普通LED的60%。部分显示器厂商已经开始使用“不含汞”的LED面板，如华硕新近的MS系列无汞LED背光面板就受到了不少用户的青睐，在节能的同时也更加环保！OLEDOLED是英文Organic Light-Emitting Diode的缩写，翻译过来被称为有机发光二极管或有机发光显示器。很多网友容易把OLED和目前厂商炒作比较多的LED背光联系在一起，事实上OLED和LED背光是完全不同的显示技术。OLED是通过电流驱动有机薄膜本身来发光的，发的光可为红、绿、蓝、白等单色，同样也可以达到全彩的效果。所以说OLED是一种不同于CRT，LED和液晶技术的全新发光原理。其发光机理为：在外界电压的驱动下，由电极注入的电子和空穴在有机材料中复合而释放出能量，并将能量传递给有机发光物质的分子，后者受到激发，从基态跃迁到激发态，当受激分子回到基态时辐射跃迁而产生发光现象。（小贴士：什么是空穴？一个呈电中性的原子，其正电质子和负电电子的数量是相等的。现在由于少了一个负电的电子，所以那里就会呈现出一个正电性的空位，这便是空穴。）显示器字体宽屏液晶显示器的字体到底有多小 像素点和字体的大小是对应的，像素点小了，文字就会变小。宽屏面板的分辨率一般比同尺码的普屏面板高得多，所以宽屏的字体小得多，对视力也不好。 宽屏的字体到底有多小呢？ 像素高度(与字体大小成正比)： 15普屏 0.298mm 15.4（宽） 0.259mm 14.1普屏 0.280mm 14.1（宽） 0.237mm 13（宽） 0.219mm 12普屏 0.238mm 12（宽）就不说了，那个字体小到不正常 由此可见，时下流行的14寸宽屏字太小了，甚至比12寸普屏还小一点。液晶显示器的技术参数可视面积液晶显示器所标示的尺寸就是实际可以使用的屏幕范围一致。例如，一个15.1英寸的液晶显示器约等于17英寸CRT屏幕的可视范围。可视角度液晶显示器的可视角度左右对称，而上下则不一定对称。举个例子，当背光源的入射光通过偏光板、液晶及取向膜后，输出光便具备了特定的方向特性，也就是说，大多数从屏幕射出的光具备了垂直方向。假如从一个非常斜的角度观看一个全白的画面，我们可能会看到黑色或是色彩失真。一般来说，上下角度要小于或等于左右角度。如果可视角度为左右80度，表示在始于屏幕法线80度的位置时可以清晰地看见屏幕图像。但是，由于人的视力范围不同，如果没有站在最佳的可视角度内，所看到的颜色和亮度将会有误差。市场上，大部分液晶显示器的可视角度都在160度左右。部分一线品牌，如华硕、三星、LG、AOC等等水平可视角度能够达到170度。而随着科技的发展，有些厂商就开发出各种广视角技术，试图改善液晶显示器的视角特性，如：IPS(In Plane Switching)、MVA(Multidomain Vertical Alignment)、TN+FILM。这些技术都能把液晶显示器的可视角度最多增加到178度，已经非常接近传统的CRT显示器。点距我们常问到液晶显示器的点距是多大，但是多数人并不知道这个数值是如何得到的，现在让我们来了解一下它究竟是如何得到的。举例来说一般14英寸LCD的可视面积为285.7mm214.3mm，它的最大分辨率为1024768，那么点距就等于：可视宽度/水平像素(或者可视高度/垂直像素)，即285.7mm/1024=0.279mm(或者是214.3mm/768=0.279mm)。色彩度LCD重要的当然是的色彩表现度。我们知道自然界的任何一种色彩都是由红、绿、蓝三种基本色组成的。LCD面板上是由1024768个像素点组成显像的，每个独立的像素色彩是由红、绿、蓝(R、G、B)三种基本色来控制。大部分厂商生产出来的液晶显示器，每个基本色(R、G、B)达到6位，即64种表现度，那么每个独立的像素就有646464=262144种色彩。也有不少厂商使用了所谓的FRC(Frame Rate Control)技术以仿真的方式来表现出全彩的画面，也就是每个基本色(R、G、B)能达到8位，即256种表现度，那么每个独立的像素就有高达256256256=16777216种色彩了。对比值对比值是定义最大亮度值(全白)除以最小亮度值(全黑)的比值。CRT显示器的对比值通常高达500:1，以致在CRT显示器上呈现真正全黑的画面是很容易的。但对LCD来说就不是很容易了，由冷阴极射线管所构成的背光源是很难去做快速地开关动作，因此背光源始终处于点亮的状态。为了要得到全黑画面，液晶模块必须完全把由背光源而来的光完全阻挡，但在物理特性上，这些组件并无法完全达到这样的要求，总是会有一些漏光发生。一般来说，人眼可以接受的对比值约为 250:1。亮度值液晶显示器的最大亮度，通常由冷阴极射线管(背光源)来决定，亮度值一般都在200250 cd/m2间。液晶显示器的亮度略低，会觉得屏幕发暗。通过多年的经验积累，如今市场上液晶显示器的亮度普遍都为250cd/m2，超过24英寸的显示器则要稍高，但也基本维持在300400 cd/m2间，虽然技术上可以达到更高亮度，但是这并不代表亮度值越高越好，因为太高亮度的显示器有可能使观看者眼睛受伤。响应时间响应时间是指液晶显示器各像素点对输入信号反应的速度，此值当然是越小越好。如果响应时间太长了，就有可能使液晶显示器在显示动态图像时，有尾影拖曳的感觉。一般的液晶显示器的响应时间在510ms之间，而如华硕、三星、LG等一线品牌的产品中，普遍达到了5ms以下的响应时间，基本避免了尾影拖曳问题产生。编辑本段显示器故障显示器故障的快速判断方法2 电脑的显示器的故障分为软故障和硬故障，当我们的显示器不能正常显示时，我们应该先简单的分析一下，故障出在哪里，是软件设置问题还是显示器的内部电路坏了，然后再确定是否需要送修，这样可以少跑一些冤枉路。按显示器的故障分类有如下故障现象：黑屏当你打开电脑后，过了几分钟后还没有图像出现。这时你应该首先看看显示器面板上的电源指示灯是否亮。如果不亮再检查显示器的电源插头是否接好了。如果电源线插接良好（要保证电源插座有电，可以换一个插孔试一下），并且电源开关是开着的，但显示器指示灯不亮，这说明显示器内部电路有故障，这时应该送专门的维修部门修理。 如果显示器的电源指示灯亮，这时你应该重新启动电脑，并注意主机的指示灯是否闪亮，主机里是否有“嘀”的一声。如果有说明电脑已经正常启动。这时应检查显示器与主机的信号线连接是否正常，和主机相连的15针D形插头是否松动，插头内的针是否有断，歪，短等情况。如果连接正常（有条件的话换一台显示器试一下，或换一台主机试一下，是谁的故障马上就看出来了，因为其中还有显卡的故障），说明显示器内部有故障，应送修。 目前显示器都是节能型的，会根据主机送来的行场同步信号自动工作在相应的状态和模式，面板上的指示灯同时指示出相应的状态。通常为橙色闪烁关机或睡眠，橙色挂起，黄色等待，绿色正常显示。 当您的显示器黑屏时，经过你的细心检查不是主机的毛病时，这时最好不要连续或长时间的给显示器加电，以免故障扩大。花屏通常是由于显示器不支持主机送来的显示模式，往往是高于显示器的显示模式，引起屏幕的图像混乱，无法看清楚屏幕上的图像和文字。如果是具有模式自动识别的显示器，有可能是黑屏状态，但这时面板下方指示灯为绿色。这时你可以重新启动电脑进入安全模式，把显示模式改为640*480后，再次启动电脑即可恢复。如果这种方法不行，你可以在安全模式下把显卡驱动程序删除，然后在正常模式下重新安装显卡驱动即可。还有在显卡的显存发生故障时会出现屏幕上固定位置显示混乱，而其他地方却显示正常。 也有个别的显卡损坏造成花屏的，但这种情况几率很小。缺色比较明显的是缺红色或黄色，或蓝色，也有可能是颜色混乱，但图像细节清晰。这时显示器看得时间稍微长一点，眼睛就很不舒服，有刺痛感。这时你可以在关机后，检查一下你的显示器和主机的连接插头，看里面的针是否有断的（并不是全缺，而是有，但只露出了一半），松的，歪的（偏折在一边或与其他针连在一起）。（请注意显示器和主机通常使用的是针D形插头，一般只用的1根，一般会空着9和5,11号针，我们不必感到奇怪，不要人为的用大头针把缺针给补齐）。再检查显卡是否松动。如果这些没有问题，显示器便可以送修了。 当屏幕整个出现红色（），绿色（），蓝（）时，这时候一定是显示器内部电路坏了。白屏出现白屏现象表示背光板能正常工作,首先判断主板能否正常工作,可按电源开关查看指示灯有无反应,如果指示灯可以变换颜色,表明主板工作正常 1.检查主板信号输出到屏的连接线是否有接触不良(可以替换连接线或屏) 2.检查主板各个工作点的电压是否正常,特别是屏的供电电压 3.用示波器检查行 场信号和时钟信号(由输入到输出) 4.换上以写程序的通用板试机 .如指示灯无反应或不亮,表明主板工作不正常:1.检查主板各工作点的电压,要注意EPROM的电压(4.8V左右),复位电压(高电平或低电平,根据机型不同),CPU电压.如出现电源短路,要细心查找短路位置,会有PCB板铜箔出现短路的可能.2.查找CPU各脚与主板的接触是否良好! 3.检查主板芯片和CPU是否工作,可用示波器测量晶振是否起振: 4.必要时替换CPU或对CPU进行重新烧录.色块如果你的显示器屏上有不规则的色块，这时你应该检查在你的显示器周围是否有磁性物体，如收音机，手机，机，磁性螺丝刀等。还有注意显示器与空调，冰箱，洗衣机，电视机等家用电器不要靠的太近。 如果你的音箱不防磁，那就会引起显示器磁化。如果是上述原因引起的，你可以使用显示器的手动消磁功能（Degauss）便可解决上述问题。如果您的显示器没有手动消磁，您可以把显示器关机分钟或更长时间，再开机一般即可解决。重复上述过程二到三次即可。 显示器开机无信号： 注意观察,主板灯亮不,CPU风扇转不,电源风扇转不.不报警估计主板坏的可能大点. 免跳线主板在CMOS里设置的CPU频率不对，也可能引发不显示故障。对此，只要清除CMOS即可予以解决 4、内存条非氧化，把内存条取下来用橡皮擦一擦再插上去看看，一般的问题可以解决。 3、按紧主板上的BIOS芯片，使之接插紧密；如果故障现象依旧则排除 4、更换一个可靠的主机电源试一下；如果故障现象依旧，就是主板的总线出问题，需要送修，送修价格40元左右。
