济阳坳陷东营凹陷-青南洼陷北部陡坡带-钻井地质设计书.pdf

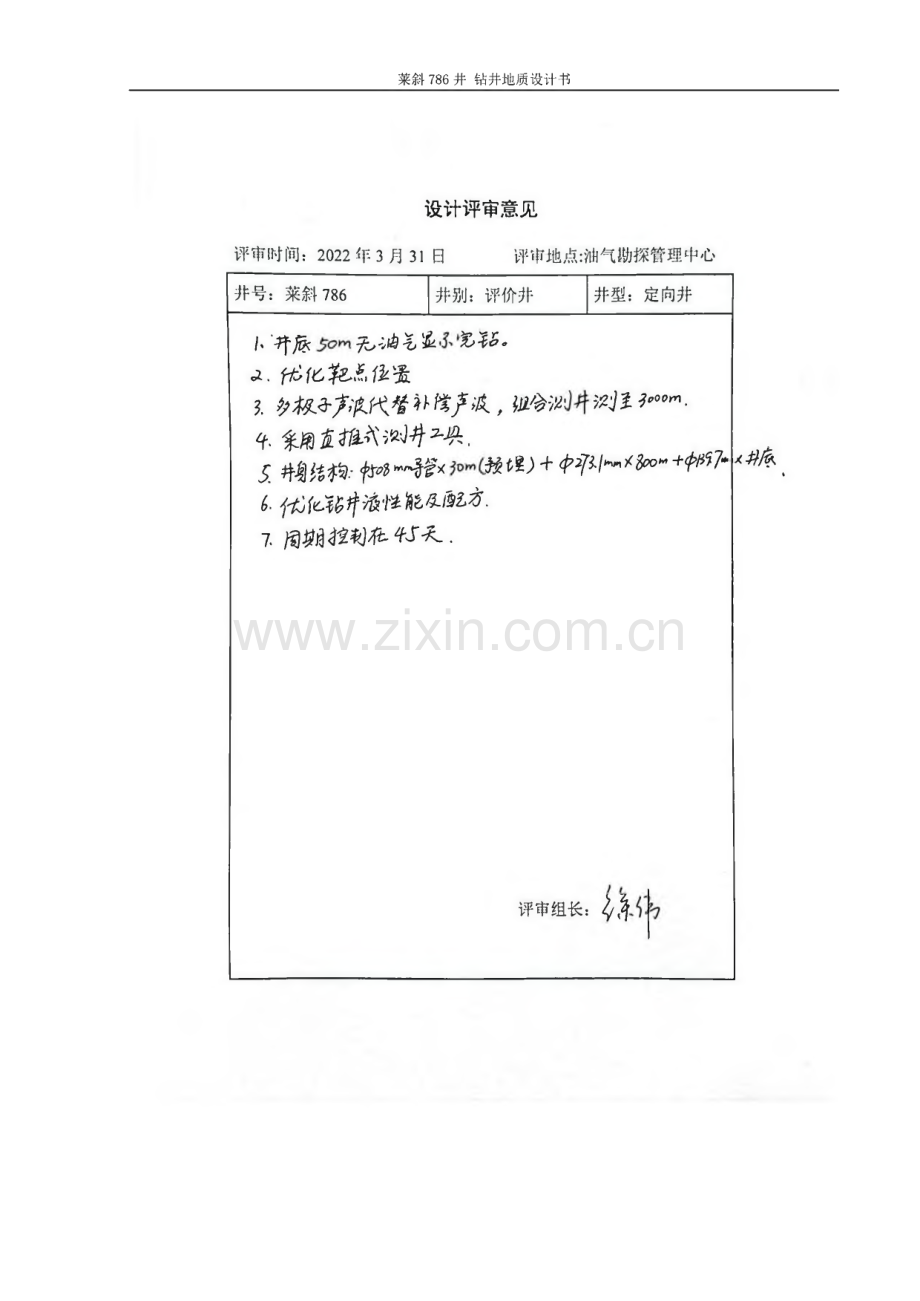

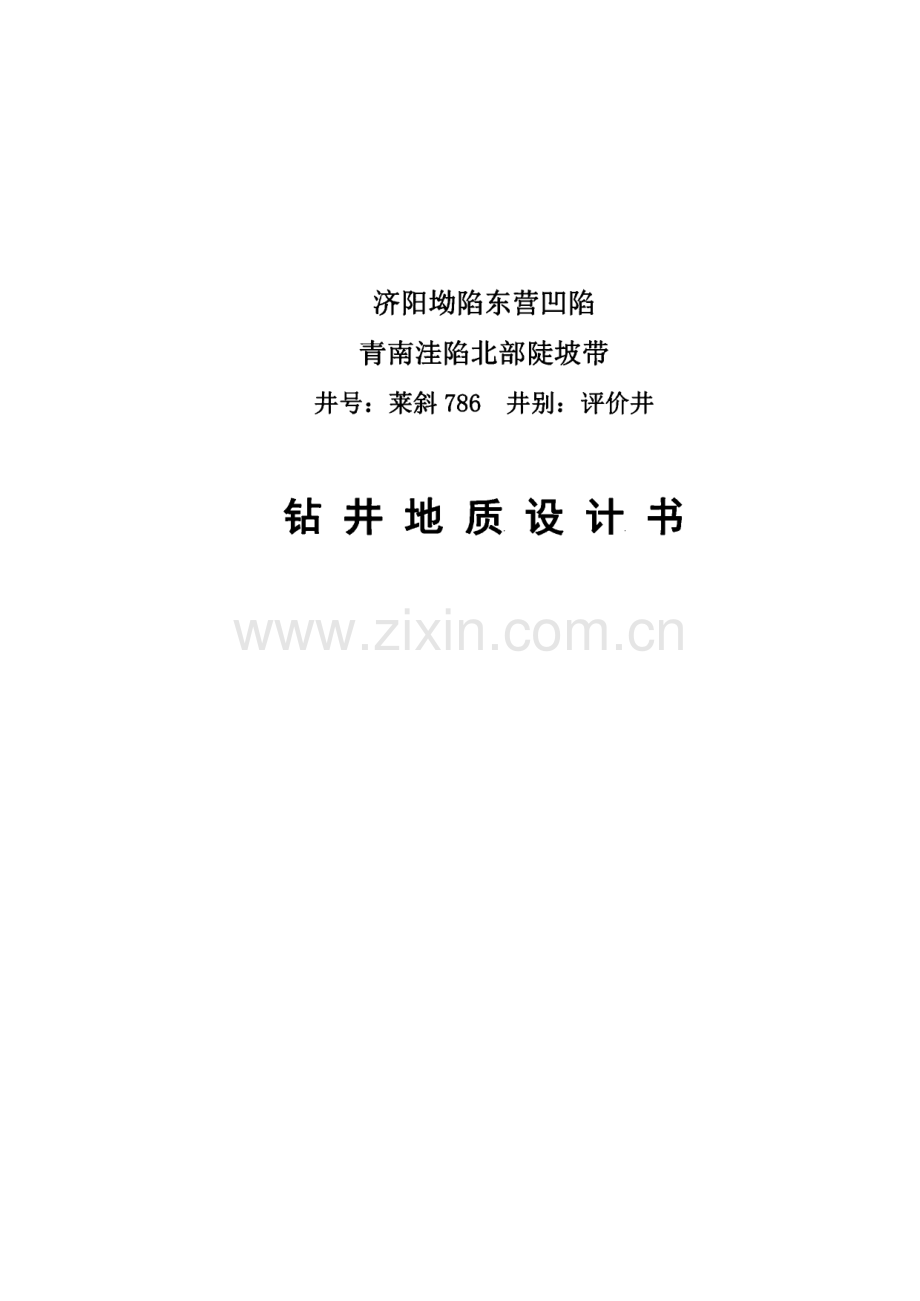

济阳坳陷东营凹陷青南洼陷北部陡坡带井号：莱斜786井别：评价井钻井地质设计书莱斜786井 钻井地质设计书设计评审意见评审时间：2022年3月31日 评审地点:油气勘探管理中心井号：莱斜786 井别：评价井 井型：定向井，,君辰无油W&纪砧。工、什“匕靶匕色波3,多极a，而弋槽讣隹手双,以令汹刈更小。生采用交报衣澄J#物.井射豺介修.舄的搔虎）+料乂的邨讣又服,。丁防时沏眩能艮蒯方7.阂珈投初在纣人.评审组长：妙莱斜786井 钻井地质设计书莱斜786 井设计评审组名单组成单位职称（职务）签名组长油气勘探管理中心成员油气勘探管理中心工程技术管理中心安全环保质量管理部石油工程监督中心技术发展部项目组/油公司油气勘探管理中心油气勘探管理中心油气勘探管理中心去冬纸石油工程监督中心钻井工艺研究院诲地质录井公司次潇钻井公司年施测井公司1固井技术服务中心安评公司评审时间：2022年3月31日莱斜786井 钻井地质设计书目 录一、基本数据.1二、区域地质简介.1三、设计依据及钻探目的.4四、设计地质剖面及预计油气水层位置.4五、地层孔隙压力和钻井液性能使用要求.6六、取资料要求.9七、井身质量及井身结构要求.14八、HSSE专篇.14九、井控专篇.16十、技术说明及要求.17十一、附图附表.18莱斜786井 钻井地质设计书I u I.iz/.r.|t一、基本数据1、井 号：莱斜7862、井 另小评价井3、井 位:(1)井位坐标：初测井口 纵 X：4 144 878.00 横 Y：20 667 779.00靶 点 A 纵 X：4 144 525.00 横 Y：20 667 550.00靶 点 B 纵 X：4 143 975.00 横 Y：20 667 175.00(2)井口地理位置：山东省东营市广饶县莱州湾沙泥滩涂中。莱斜116井井口方位114距离1609m。(3)构造位置：济阳坳陷东营凹陷青南洼陷北部陡坡带莱斜78侧块。(4)靶点测线位置：青南洼陷叠前时间偏 A靶：SN4779/EW2102 B靶：SN4764/EW2080o4、设计垂深：3930.00m,A靶垂深3垂0.00m,B靶垂深3780.00m,AB靶间水平距 离 665.68m。5、目的层：沙四上。6、完钻层位及完钻原则：(1)完钻层位：沙四下。(2)完钻原则：钻遇沙四下含膏地层，井底50nl无油气显示完钻。二、区域地质简介1、地层构造概况：莱斜786井位于济阳坳陷东营凹陷青南洼陷北部陡坡带莱斜78侧块。青南洼陷是济阳坳陷东营凹陷东端的一个次级洼陷，北以青南大断层与青坨子凸起 相隔，南以斜坡过渡到广饶凸起，西为广利构造带，东为青东4地区。北边大断层局部 发育断阶带，东部广利东构造带北西向断裂发育，形成了多个断块，南沿发育了近东西 向倾向洼陷的调节断层，西部斜坡上以数条东西向断层连通到广利构造带，洼陷中构造 莱斜786井1 莱斜786井 钻井地质设计书不发育。该区主要发育北西一南北向和北东一东西向两组断裂，特别是北部的青南大断 裂是一条主控断裂，在中生代后期至早第三纪活动强烈落差大，而南部断层活动弱落差 小，因此形成了本区北陡南缓的箕形断陷湖盆。据此，青南洼陷可以划分为北部陡坡带、轴向中心洼陷带和南部缓坡带。该区主力燃源岩是沙四上亚段和沙三下亚段暗色泥岩和油页岩，具有有机质丰度高 类型好的优质炫源岩特征，但成熟演化程度上有较大差别，沙四上亚段下部总体上达到 了成熟门限以下，深洼区进入了生燃高峰区，沙四上亚段上部大部分达到了成熟门限，油源条件有利。青南洼陷北部陡坡带目前已经发现的近岸扇体油藏类型主要分布在莱斜78侧井区。通过对整个青南北部陡坡带系统精细分析，认为青南洼陷北部主要发育三个大型古冲沟,三个古冲沟内目前均已钻探，仅在莱斜78侧取得突破，分析认为莱斜78侧扇体处于基 底构造转折段，主冲沟的侧翼，物源供给相对较小，扇体内部具有明显的泥岩隔层，纵 向上能形成良好的封堵，并且多期次同时富集，说明冲沟侧翼泥岩隔层发育条件更好，形成顶部泥岩封盖型岩性-构造油藏，成藏条件有利。莱斜785侧钻遇扇体边部，于沙四 上纯下亚段4024.44030.1m油水同层试油,日产油1.段3原油密度0.8621g/cm）粘 度8.39mPa.s；设计井位于莱斜785侧扇体侧翼部，钻探泥岩封堵型扇体油藏发育情况。从青南洼陷叠前时间偏SN4768/EW2102、SN4764/EW2080及莱斜786井区沙四纯上3、纯下1砂组顶面构造图看，设计井区沙四段沉积时期，发育了大量的砂砾岩体，莱斜785 侧井沙四上亚段在扇体边部低部位钻遇油气显示，设计井处于扇体主体部位，构造位置 更高，成微幅背斜构造形态，侧向断层封堵，有利于油气富集，成藏条件更好。预测圈闭要素及预测油气地质储量见下表:圈闭层位圈闭类型高点里深（米）闭合幅度 侏）圈闭面积（平方千米）含油面积（平方千米）油层平均厚度（米）单储系数（万吨/平方千米.米）地质储量（万吨）纯上3砂组构造岩性3340（校:3290m）400.700.70206.0084.00纯下1砂组构造岩性3660（校：3610m）3801.801.60206.00192.00根据邻井实钻资料分析：预计本井钻遇地层自上而下依次为新生界第四系平原组；新近系明化镇组、馆陶组；古近系东营组、沙河街组（沙一段、沙二段、沙三上、沙三 中、沙四上纯上亚段、沙四上纯下亚段、沙四下）。莱斜786井 一2 一莱斜786井 钻井地质设计书2、邻井测井及钻探成果：莱斜785井 井口位于设计井井口方位：268距离：1740m。A靶位于设计井A靶 方位：251距离：831mo综合解释：全井综合解释无油气层莱斜785侧井 井口位于设计井井口方位：268距离：1740m。A靶位于设计井A靶 方位：272距离：2627m。综合解释:纯上亚段：3404.0-3840.1m 含油水层纯下亚段：3847.0-4030.1m 含油水层38.8m/3 层14.3m/2 层油水同层14.9m/3层莱斜872井 井口位于设计井井口方位：185距离：2781m。A靶位于设计井A靶方位：187距离：2349m。测井解释：全井测井解释无油气层莱斜68井 井口位于设计井井口方位：185距离：4040m。A靶位于设计井A靶 方位：188距离：4087m。测井解释：纯上亚段：3355.63680.1m 油层 7.6m/10层三类页岩油层24.lm/5层纯下亚段：3693.7-3770.5m 油层 4.2m/5层含油水层3.3m/1层莱104井井口位于设计井井口方位:126距离：1868m。位于设计井A靶方位：113距离：1895m。测井解释：全井未见油气显示。莱斜786井 一 3-莱斜786井 钻井地质设计书三、设计依据及钻探目的1、设计依据：(1)依据2021年05月08日莱斜786井钻探任务书及2022年04月01日莱斜786井 设计变更申请单。(2)依据莱78-斜3、莱斜872、莱87-斜16、莱87-斜6B、莱斜785、莱87-斜22、莱104、莱87-斜7、莱102、莱871、莱78-斜1、莱斜116、莱87-斜8、莱斜785侧、莱87-斜24、莱4、莱78-斜2、莱斜68井实钻、试油资料。(3)依据莱斜786井区沙四纯上3砂组顶面构造图。(4)依据莱斜786井区沙四纯下1砂组顶面构造图。(5)依据莱斜68-莱斜872-莱斜786B、A靶连井油藏剖面图。(6)依据过莱斜786A靶东西向地震剖面EW2102o(7)依据过莱斜786A靶南北向地震剖面SN4779o(8)依据过莱斜786B靶东西向地震剖面EW2080o(9)依据过莱斜786B靶南北向地震剖面SN4764o2、钻探目的：向东扩大青南洼陷北部莱斜78侧块沙四上亚段含油气范围。四、设计地质剖面及预计油气水层位置莱斜786井 一 4-莱斜786井 钻井地质设计书1、设计地层:地层名称设计地层地层产状故障提示界系统组段底垂深（m）厚度（m）倾向（）倾角（）第 1四 系更 新 统平原 组295.00295.00新 近 系上 新统明化镇组930.00635.00中新统馆陶 组1170.00240.00馆陶组及以上地层防坍塌防漏新东营 组1325.00155.00沙一段1500.00175.00不整合面防漏古渐沙二段1740.00150.00生沙沙三上2365.00625.00近新河沙三中2560.002805.00440.00断层面防漏。界街沙三下3100.00295.00不整合面防漏系统组沙 四 上纯上亚段3650.00530.00注意油气显示，防油气侵。纯 下 亚 段3925.00275.00注意油气显示，防油气侵。沙四下3930.00（未穿）5.00防盐水侵、防膏盐侵。代表整合代表不整合代表假整合地震反射：T1：1200m（校深：1200m）；T2：1550nl（校深：1540m）；T4：2400m（校深:2380m）；T6：2850m（校深:2830m）；下 T$：3160nl（校深:3120m）；T7：3510nl（校深：3460m）目的层深度：纯上3砂组：3350m（校深：3300m）/纯下1砂组：3830m（校深：3760m）莱斜786井 一5 一莱斜786井 钻井地质设计书断点：F l：3650n1(校深:3600m)2、地层岩性描述：平原组：棕黄色及棕红色粘土、砂质粘土层。明化镇组：棕黄色、棕红色泥岩夹灰黄色、浅灰色粉砂岩。馆陶组：棕红色、灰绿色泥岩、灰绿色砂质泥岩与灰白色砂砾岩呈不等厚互层。东营组：灰绿色泥岩与浅灰色砾状砂岩、砾岩不等厚互层。沙一段：灰色、灰绿色泥岩、砂质泥岩夹灰色粉砂岩、灰质砂岩、生物灰岩。沙二段：紫红色、灰色泥岩、砂质泥岩与灰色含砾砂岩、砾状砂岩、细砂岩、灰色 泥质砂岩呈不等厚互层，下部夹薄层灰黑色碳质页岩。沙三上：厚层灰色粉砂岩夹灰色灰质砂岩、泥岩、及灰色砂质泥岩。沙三中：深灰色泥岩、灰质泥岩夹灰色灰质粉砂岩、泥质粉砂岩、砂岩、含砾砂岩。沙三下：深灰色泥岩、灰质泥岩夹灰色粉砂岩、泥质粉砂岩。纯上亚段：浅灰色厚层粉砂岩泥质细砂岩、含砾细砂岩夹深灰色泥岩、砂质泥岩。纯下亚段：浅灰色厚层泥质、灰质细砂岩、含砾细砂岩、砾状砂岩夹深灰色泥岩、砂质泥岩。沙四下：灰色泥岩、含膏泥岩为主夹粉砂岩、细砂岩，局部见盐膏岩。3、预计油气水层位置：沙四上。五、地层孔隙压力和钻井液性能使用要求1、邻井实测压力成果:井号测试 日期层位井段(m)地层 压力(MPa)压力 系数位于井口位于A靶点方位()距离(m)方位()距离(m)莱87-斜242019.06纯上亚段3313.8 3326.516.20.4916527611522731莱1021988.12.31沙四段2182.6 2189.021.320.9710825639927041989.01.22沙四段2175.4-2178.621.320.981989.04.12沙三下1772.6 1775.917.40.98莱87-斜6B2013.08纯上亚段3355.5 3371.5180.5616936451543105莱87-2015.纯上亚段3278.317.620.5816936481693842莱斜786井 一 6-莱斜786井 钻井地质设计书斜7123315.7莱87-斜162013.01纯上亚段3287.03299.329.970.9116936501623039莱8712013.05纯上亚段3161.5 3175.018.750.5916836621633375莱87-斜222014.12纯上亚段3241.03265.0170.53148352414632562、邻井钻井液使用情况:井号完井 日期层位井段(m)钻井液 相对密 度槽面油气 水显示及 复杂情况位于井口位于A靶点方位(0)距离(m)方位()距离(m)莱斜 7852014.02.14平原组馆陶组0.0-1180.0清水无2681740251831馆陶组沙三中1180.0-2480.01.131.15无沙三中纯下亚段2480.0 4053.01.151.19无莱斜 785侧2014.04.18平原组馆陶组0.0-1180.0清水无26817402722627馆陶组东营组1180.01379.01.051.13无东营组纯下亚 段1379.04085.01.131.20无莱斜 8722015.01.19平原组 沙一段0.0 1320.0清水无18527811872349沙一段纯上亚 段1320.03242.01.121.17无纯上亚段纯下亚 段3242.0 3874.01.171.20无莱斜682020.11.09平原组沙三中0.0 2104.01.071.13无18540401884087沙三中 纯下亚 段2104.03871.01.161.20无8-3 7 1 莱斜2021.04.28平原组沙三上0.01980.01.081.14无29045952744575沙三上沙三下1980.02730.01.24无沙三下纯上亚 段2730.0 3590.01.22无纯上亚段纯下亚 段3590.04084.01.25油花5%气 泡10%莱斜 1162016.10.15平原组明化镇 组0.0 505.0清水无1141609963160莱斜786井 一7 一莱斜786井 钻井地质设计书3、地层压力及地层温度预测:明化镇组 东营组505.0-1380.01.081.12无东营组沙四段1380.02818.01.121.17无(1)设计井压力预测：从邻井实测压力情况及钻探情况来看，地层均为常压。综合分 析预测本井无异常高压。(2)设计井地层温度：资料证实该区域地温梯度3.3/100mo按井口温度15计算,本井井底温度大约为145左右。(3)流体性质：莱斜785侧沙四上纯下亚段38493929.5m油层试油，日产油1.793 原油密度0.8644g/cm3,粘度9.06mPa.s,氯离子含量30782mg/L,地层水矿化度 51475mg/L,水型氯化钙，干层。莱斜68井沙四上3570.6-3788.1m(油层、干层、三类页岩油层)试油，日产油9.4t,气 2593m3,水 16.3m3,原油密度 0.8716g/cm3,粘度 14.6mPa.s,氯离子含量 72814mg/L,地层水矿化度121183mg/L,水型氯化钙，油水同层。莱78块(设计井西部)油藏提供的数据：沙四上段储层平均地面原油密度 0.882g/cm3,地面粘度36.7mPa.s,平均凝固点22,含硫0.42%。地层水矿化度 55965mg/L,氯离子含量平均33517mg/L；水型氯化钙。(莱78-斜12井油藏提供)莱87块(设计井南部)地层水分析资料，沙四段CS6组原始地层水总矿化度 101250mg/L,氯离子为22317mg/L;目前地层水矿化度54599mg/L,氯离子32976 mg/L,水型为氯化钙。(莱87-斜31井油藏提供)4、钻井液类型及性能使用原则要求：(1)钻井液类型：水基钻井液(2)钻井液性能：1井段：井口2500m；相对密度：1.051.15。2井段:2500m井底;相对密度：1.151.25。钻井过程中应根据实际钻遇的情况及综合录井仪提供的压力资料，适时调整钻井液 相对密度，保证安全钻进。莱斜786井 一8 一莱斜786井 钻井地质设计书六、取资料要求1、岩屑录井：自垂深3000m至井底，每2ml包。对岩屑逐包进行常规湿照、干照，发现或怀疑有荧光的岩屑，要进行荧光滴照证实,其它录井要求按Q/SH1020 1350-2018油气井常规录井规范标准执行。2、综合录井仪录井：自二开至完井，进行系统录井。录井要求：(1)及时打印报表，见油气异常显示及时提供资料，并及时分析，当班拿出解释成果。(2)钻遇油气显示时，每次下钻，要求测后效。(3)搞好压力监测，及时预告地层压力情况。要求应用de指数法来检测地层压力。(4)自二开至井底，每1m记录1点钻时，取心井段或特殊岩性井段加密录取。(5)其它录井要求按Q/SH1020 1350-2018油气井常规录井规范和Q/SH1020 0513-2018油气井工程录井规范标准执行。3、碳酸盐岩含量录井：(1)自垂深3000m至井底，对岩屑每481n取样一个进行碳酸盐含量分析，对碳酸盐 岩的岩心，单层厚度不大于2nl的每层分析一个，大于2nl的每2nl分析一个。(2)具体录井要求按Q/SH1020 0513-2018油气工程录井规范和Q/SH1020 1368-2018 录井分析样品现场选送规范执行。4、三维定量荧光仪录井：(1)录井井段，自垂深3000m至井底进行三维定量荧光录井。(2)分析评价要求：储集层岩心样品取样密度不大于0.5m,储集层岩屑样品单层厚度 小于21n时，每层做一个样，大于2m时，每21n做一个样。目的层段、油气显示层段逐包 分析，井壁取心逐颗分析；遇到油气显示，要做出荧光谱图，并与地面油样荧光谱图进 行对比，区别真伪。(3)进入目的层后，要求做钻井液荧光背景检测，并详细记录。录井要求按Q/SH1020 0919-2018油气井辅助录井规范标准执行。5、地化仪录井:莱斜786井 一9 一莱斜786井 钻井地质设计书(1)录井井段：自垂深3000m至井底进行地化仪录井。(2)分析时间：样品分析要求在岩屑捞取时、岩心出筒后、井壁取心后立即进行。(3)录井间距：储层：岩心取样间距不大于0.5m；岩屑录井逐层分析，层厚小于2m,每层分析一个样 品，层厚大于2m,每2m分析一个样品；井壁取心逐颗分析。详细要求按Q/SH1020 0919-2018油气井辅助录井规范标准执行。6、热蒸发色谱仪录井：(1)分析井段：自垂深3000m至井底对油气显示储层样品进行分析。(2)分析时间：样品分析要求在岩屑捞取时、岩心出筒后、井壁取心后立即进行。(3)分析间距：岩屑样品：单层厚度小于或等于2m的每层取样一个，大于2m的每2m取样一个。岩心样品：单层厚度小于或等于0.5m的每层取样一个，大于0.5m的每0.5m取 样一个(油气显示过渡带加密取样)，应选取岩心未被泥浆污染的中心部位；井壁取心样品：逐颗取样，应选取岩心未被泥浆污染的中心部位；质量要求：样品质量大于2go(4)录井要求按Q/SH 1020 0919-2018油气井辅助录井规范标准执行。7、钻井取心:层位设计井段(m)取心进尺(m)取心目的，原则或相当邻井井段沙四上3100 39258.00目的：落实含油气情况，获取油层物性参 数。原则：气测见油气异常或录井见荧光及以 上含油级别的岩屑立即取心。取心进尺：8m；岩心直径：70-100mm录井要求按Q/SH1020 1350-2018油气井常规录井规范标准执行。岩心整理、描述：按Q/SH1020 0754-2021岩心岩屑现场描述内容和方法标准执行。岩心扫描录井：岩心出筒后，在对岩心进行清洗和整理的基础上，要及时对岩心进 行扫描，采集岩心宏观图像。要求按Q/SH1020 1707-2016岩心宏观图像采集规范、标准执行。岩心取样：钻井取心采样要求见附表。莱斜786井 一10 一莱斜786井 钻井地质设计书8、核磁共振录井(1)取样原则在目的层段挑选储集层中保留了原始孔隙结构的块状岩心和旋转式井壁取心样品。采集未经烘烤、本层代表性强的岩心和旋转式井壁取心的中心部位。(2)取样间距岩心样：每层对不含油及不同含油级别的岩心各取样一个，进行分析；旋转式井壁取心样：对储集岩进行逐颗取样。(3)取样要求及数量岩心：岩心出筒后30min内，从全直径岩心的中心部位选取具有代表性的、未受钻 井液和地面水浸染的样品，其样品质量应不少于150g,且大小以不小于40mmX40mmX 40mii为宜；旋转式井壁取心：岩心出心后20min内，除去其表面泥饼后，选取具有代表性的样 品 10g20g。(4)样品保存不含油岩样：将样品装入样品袋内，并在样品袋的标签上注明样品的编号、井号、层位、井深、岩性、样品类型。含油岩样：岩心和旋转式井壁取心：将样品用玻璃纸包裹、封蜡后装入样品袋内，并在样品袋 的标签上注明样品的编号、井号、层位、井深、岩性、样品类型。(5)取样记录岩样选取后，填写该井核磁共振录井样品取样清单，内容包括：井号、样品统一编 号、深度、岩性定名、层位、样品类型、取样时间、取样人、钻头类型。其中岩性定名 要详细，反映出含油气情况及岩石类型，样品类型填写“岩心”、“旋转式井壁取心”，钻 头类型填写根据该样品深度所使用的钻头类型，如：PD C钻头”、“牙轮钻头”等。录井要求按Q/SH1020 0919-2018油气井辅助录井规范标准执行.9、显微荧光录井(1)取样原则岩心样：荧光及以上不同含油级别的岩心，每单层分别取样一个，进行分析。井壁取心样：见荧光及以上含油级别的井壁取心逐颗取样。莱斜786井 一11 一莱斜786井 钻井地质设计书(2)取样要求及数量岩心出筒后30min内，从全直径岩心的中心部位选取具有代表性的、未受钻井液 和地面水侵染的样品，其样品大小以不小于40mmX40mmX 10mm为宜。井壁取心样：岩心出心后20min内，除去其表面泥饼后，选取具有代表性的样品 10go(3)样品保存将样品用玻璃纸包裹、封蜡后装入样品袋内，并在样品袋的标签上注明样品的编号、井号、层位、井深、岩性、样品类型。10、铸体薄片录井：(送勘探开发研究院分析化验室)(1)取样间距岩心样：每单层不含油及各含油级别的储集层，分别取样一个，进行分析。(2)取样要求及数量岩心出筒后30min内，从全直径岩心的中心部位选取具有代表性的、未受钻井液和 地面水浸染的样品，其样品大小以不小于40mmX40mmX 10mm为宜。(3)样品保存将岩心样品用玻璃纸包裹后装入样品袋内，并在样品袋的标签上注明样品的编号、井号、层位、井深、岩性、样品类型。11、井壁取心：要求对可疑油气层及地质人员认为需要证实的其它地质现象进行井壁取心证实，收 获率与符合率必须满足地质要求。录井要求要求按Q/SH1020 1350-2018油气井常规录井规范标准执行。12、地球物理测井：(具体测井项目见附表)(1)完钻测井(直推式)探井砂泥岩剖面测井系列1组合1：200 井段：自井底测至垂深3000mc(多极子声波代替补偿声波)2标准1：500 井段：自井底测至表层套管鞋。(2)固井后测井1：200 井段：自人工井底测至水泥返高处以上50m。(二)资料录取要求1、信息传输：莱斜786井 一12 一莱斜786井 钻井地质设计书从开钻到完井对所有现场采集的数据进行卫星传输，及时上传各项录井资料及完井资 料。2、随钻评价分析：根据设计井的钻探目的，开展地层复杂岩性评价、地层层位预测与评价、目的层预 测与评价、油气层评价、地层压力预测与评价，对钻井中遇到的复杂情况及时开展随钻 评价，提出下步施工建议。3、循环观察(地质循环)钻入沙四上，预计自井深31203925m,气测见油气异常显示，或岩屑中见荧光及 以上含油级别的显示，或槽面见油气显示，要求立即停钻，循环观察，分析落实情况，确定下一步措施。4、钻井液资料收集：自垂深3000m至井底，每班收集2次密度、粘度。(1)发现油、气、盐水侵时，要求连续收集密度、粘度。(2)正常钻进时每12h记录一次全套性能，见油气显示时，每个循环周收集一次全套 性能，并作好记录。(3)钻达预测油、气层段时，值班人员应随时掌握钻时、气测、钻井液性能的变化情况,观察钻井液槽面、池面及其高度等变化。发现油、气、水侵时，要求连续收集钻井液相 对密度、粘度，水侵时加测失水量。(4)钻遇油气显示，每次下钻完循环时(包括下钻中途循环)，要求观察记录后效反应。5、氯离子含量测定：(1)分析井段：自垂深3000m至井底。每班采集钻井液样品2个，进行分析并做好记 录。(2)钻遇盐膏岩或油、气、水侵时，每10m25m采集钻井液样品一个，进行分析并做 好记录。(3)采样要求：钻井液样品应在钻井液出口处采集，其体积不应少于100mL(4)录井要求Q/SH1020 0919-2018油气井辅助录井规范标准执行。莱斜786井 一13 一莱斜786井 钻井地质设计书七、井身质量及井身结构要求1、下套管原则：油层套管：(1)阻流环下过最下一层油层、油水同层或含油水层底界以下15m。具体下入深度待完 钻测井后确定。(2)预计下入短套管2根，具体下入深度测井后确定。(3)水泥返高:返至600m。2、完井方法：套管完井。3、井身质量要求：(1)中靶要求：AB靶点间的方位角：214.29,水平位移：665.68m,稳斜角：57.14。靶点 序号靶点垂深(m)位于井口 方位()与井口水平距离(m)造斜点(m)A3300.00212.97420.77/B3780.00213.781086.38/(2)其它要求按胜利石油管理局Q/SH1020 0005.1-2016井身质量标准执行。4、固井质量要求：按胜利石油管理局Q/SH1020 0005.3-2016固井质量标准执行。5、完成井井口质量要求：按胜利石油管理局Q/SH1020 0005.4-2016完成井井口质 量标准执行。6、油气层污染判定要求：按胜利石油管理局Q/SH1020 0005.5-2016油气层污染判 定标准执行。7、钻井取心质量要求：按胜利石油管理局Q/SH1020 0005.2-2016取心质量标 准执行。八、HSSE专篇1、地理及环境资料：井位地处平原地带，周围农田，交通便利。采用泥浆不落地工艺。2、气象资料:莱斜786井14 莱斜786井 钻井地质设计书井位地处温带，冬寒夏热，四季分明。春季干旱多风；夏季，炎热多雨；秋季，气 温下降，雨水骤减，天高气爽；冬季，天气干冷，寒风频吹，雨雪较少，多刮北风、西 北风。根据不同季节，做好相应防护措施。3、有毒有害气体预测：(D邻井H2s等有毒有害气体显示1钻井过程中检测情况本区3000m范围内钻井过程中未检测到H2S等有毒有害气体。2生产过程中检测情况本区3000m范围内生产过程中未检测到H2s等有毒有害气体。(2)设计井H2s预测从收集的资料来看，邻井未检测到H2So结合本区揭示的地质情况，预测设计井地 层不含H2s等有毒有害气体。4、HSSE基本要求(1)认真贯彻落实国家、地方政府、中国石油化工集团公司、胜利油田等有关安全、环保、职业卫生、消防、应急方面的法律、法规、标准和制度。(2)施工单位应成立健康、安全、环境和公共安全(HSSE)管理领导小组，明确职责。(3)施工人员应持有符合国家、地方政府、企业规定要求的有效证件。5、健康管理：(1)施工队伍应按有关标准和规定配备齐全劳动保护用品及防护设备。(2)进入作业区人员严格按标准规定穿戴劳动保护用品，遵守安全操作规程。(3)遵守营地相关规定，保持工作场所、宿舍清洁卫生。(4)经常进行健康宣传、教育与培训，提高员工自救互救水平和专业技能，保护人员 身心健康。(5)确保职工合理作息，健康饮食，并按期组织职工体检，建立职工健康档案。6、安全管理：(1)严格遵守中华人民共和国安全生产法等国家相关法律法规，确保安全生产。(2)施工队伍安全生产管理机构健全，各项规章制度、岗位职责和操作规程齐全，定 期开展安全活动，安全记录齐全、准确。(3)施工队伍进行危害辨识、风险评价和风险控制。根据作业现场地理位置，综合周 莱斜786井15 莱斜786井 钻井地质设计书边环境及井下情况，对施工作业进行危害识别和风险评估，编制相应的应急预案，并按 规定开展应急演练。应急预案的编制必须要详细、具体，针对性，可操作性要强。7、环境保护：(1)严格遵守中华人民共和国环境保护法、建设项目环境保护管理条例等国家 相关法律法规，依法组好环境保护工作。(2)施工中严格遵守建设项目环境影响评价报告表中的各项污染物防治措施，避 免污染事件的发生。(3)建立环境风险管理体系，减少项目施工对周围环境的影响，落实各项环保措施。不断完善工程技术措施和管理制度，消除人为操作造成的环境污染风险。九、井控专篇1、邻井注水汽情况：目前附近500nl内无注水井。开钻前井队要详细了解附近有无新注水井，若有新注水 井，则有关停注事宜，按Q/SH1020 2162-2013已开发油田钻调整井过程中停注水、气、汽井和采油井的要求标准执行。2、邻井油气水显示情况：根据已钻井资料，目前附近2000m范围内钻井过程中未见槽面油气水显示。3、邻井工程复杂情况：根据已钻井资料，目前附近2000m范围内钻井过程中未发生井下复杂情况。4、故障提示：(1)馆陶组及以上地层成岩性差，防坍塌卡钻，防蹩漏地层。(2)钻遇油气层井段，防井喷。(3)钻遇断层、砂岩地层及不整合面时，防井漏、防蹩漏地层。5、井控管理：按2015 374号中国石化井控管理规定和2020年7月10日所发加强井控安 全管理十条措施执行，严格按HSSE标准施工，确保安全。莱斜786井 一16 一莱斜786井 钻井地质设计书十、技术说明及要求1、对钻井工程要求：(1)采用泥浆不落地技术施工。(2)严格按设计要求施工，贯彻Q HSSE标准，确保施工安全。钻井过程中加强质量监 控，严格执行钻井质量新标准。(3)要求使用优质淡水基钻井液钻井和测井，严禁向钻井液内混入原油和其它成品油 类，因技术原因需要混油时须报经油气勘探管理中心批准。(4)施工井队与现场地质录井人员要密切协作，丈量、管理好钻具及记录，下井钻具 钢印编号，确保井深准确无误。每次起下钻过程中，须对井场钻具进行全面复查，落实 钻具下井顺序和钻具损坏情况。施工井队负责人、工程技术人员应对钻具倒换和下井钻 具串变化较大的过程进行检查监视。(5)泥浆槽、振动筛的安装要符合要求，钻井液的携砂能力要达到录井要求，确保各 种取样条件达标，若岩屑获取困难时应停钻整改，整改合格后，方可继续钻进。(6)根据实测海拔高度和实际钻机补心高的数据，认真做好油气层、钻遇地层深度预 测，施工过程中要重视油气层保护，优化和优选钻井参数，控制好钻井液性能，为油气 层发现和完井测试提供良好的井眼条件。(7)现场应做好随钻压力监测分析工作，及时调整钻井液密度，近平衡钻进，保护油 气层。钻入油气层段，加强观察钻井液性能变化，根据实际情况适时调配钻井液性能，保证安全钻进。(8)钻开油气层后，每次起钻前，要充分循环好钻井液；起钻时要控制起钻速度，防 抽喷。(9)准备好取心工具，要求取心收获率达到标准的要求。(10)施工井队要配合现场录井人员取全取准有关数据。(11)钻井液要求、下套管原则、阻流环下入深度、管外水泥返高要求以钻井工程设 计为准，按钻井工程设计要求执行，固井前要求制定详尽的固井工艺措施，保证固井质 量。(12)现场做好地层压力和非煌监测工作及H2s防护工作，配备检测仪器和人员防护 器材，钻井过程中注意观察是否有H2s气体，发现异常立即汇报。莱斜786井17 莱斜786井 钻井地质设计书（13）开钻前制定好各项施工措施，确保施工安全。2、对现场地质录井要求：（1）严格执行钻井地质设计，取全取准各项资料。认真执行质量管理体系文件，保证 录井质量。（2）现场要取全取准资料。设计中预测的地层层位、岩性、含油气层段与实钻地层可 能存在误差，如层位及深度变化大，现场施工应服从实际情况。（3）现场地质录井人员必须由技术素质好、责任心强的人员组成。要求录井人员及时 描述岩屑，取全取准各项地质资料，做好随钻分析、预告工作。应充分利用综合录井仪 资料，及时观察气测显示及槽面显示情况，落实油气显示层，卡准取心层位。（4）现场要注意岩性、钻时、气测的变化，如发现岩性有较大变化或其它异常及时向 胜利油田分公司油气勘探管理中心汇报，以便确定下步措施。（5）录井队要充分发挥综合录井仪的作用，确保仪器处于良好运行状态，利用各项工 程参数为优快钻井提供服务。施工中发现工程参数异常要马上与工程技术人员联系，采 取相应措施，确保工程施工安全。（6）录井队要充分利用综合录井仪工程、钻井液参数，做好异常事件监测及预报，出 现异常事件需及时向地质监督、钻井监督和钻井队提出并填写异常通知单，处理完后应 注明处理过程及结果。（7）根据各项资料，在钻至沙四上底界前，加强地层对比及岩屑录井，按该井钻探目 的及完钻原则，卡准完钻层位和井深。落实井底30nl是否有油气显示，若有则及时向油 气勘探管理中心汇报，确定是否完钻。（8）根据油气勘探管理中心提供的油气层顶、底界深度及阻流环下入深度，准确计算和 记录钻具及下套管数据。（9）钻遇疑难岩性及层位及时挑样进行岩矿鉴定，落实岩性及层位。十一、附图附表1、邻井地层分层数据表2、莱斜786井井岩心取样附表3、莱斜786井测井项目附表莱斜786井 一18 莱斜786井 钻井地质设计书4、莱斜786井区井位图5、莱斜786井区沙四纯上3砂组顶面构造图6、莱斜786井区沙四纯下1砂组顶面构造图7、莱斜68-莱斜872-莱斜786B、A靶连井油藏剖面图8、过莱斜786A靶东西向地震剖面EW21029、过莱斜786A靶南北向地震剖面SN477910、过莱斜786B靶东西向地震剖面EW208011、过莱斜786B靶南北向地震剖面SN476412、莱斜785侧-莱斜785-设计井连井地震剖面13、过莱斜872-莱斜786轨迹地震剖面14、莱斜786井地层压力预测图初测井口纵坐标X4144878.00初测井口横坐标Y20667779.00莱斜786井 一19 莱斜786井 钻井地质设计书莱斜786井设计变更通知单各相关单位:井号莱斜786发出坐标日期2021年4月28日设计变更内容及要求最新井口选在靶点东北方向，与原先两个靶点方位扭动，因此将A靶向东移动，设计变更如下：原 A 靶：纵(X)：4144525 横(Y)：20667275 垂深：3350m 变更为A 靶点：纵(X)：4144525 横(Y):20667550 垂深：3350m(2)其它按原设计执行 _缓钻原因及要求么1填表人：廉娟 审核人：春卜乂年，月/日莱斜786井 20 莱斜786井 钻井地质设计书1、邻井地层分层数据表:层位莱斜785莱斜785侧莱斜872莱斜68莱104底深(m)含油井段(m)底深(m)含油井段(m)底深(m)含油井段(m)底深(m)含油井段(m)底深(m)含油井段(m)平原组296.00929.00296.00929.00未测918.00未测 932.50 、1180.00 、1234.00297.00934.00明化镇组馆陶组1181.001421.001181.001424.001169.001290.001111.501224.00东营组沙一段1582.001576.001443.001371.001356.00沙二段1796.001796.001565.001651.001551.00沙三上2289.002162.002137.002004.001750.00沙三中2628.002414.002616.002510.001976.50沙三下3521.003087.503198.003150.902515.00纯上亚段4053.003841.003404.03840.13623.003692.003355.63680.12625.50纯下亚段4085.003847.04030.13874.003871.003693.7-3770.52830.50前震旦系2952.00，代表不整合代表假整合莱斜786井 一21 一莱斜786井 钻井地质设计书2、莱斜786井井岩心取样附表钻井取心采样要求项 目采 样 要 求常规分析（孔隙度、渗透率、含油饱和度、碳酸 盐、岩石粒度、岩石密度、薄片。）油浸及以上含油级别的岩心每1m取样10 块，1/2直径，长10cm,其中三块封蜡。油浸 以下渗透性岩心每1m取样3块，1/2直径，长 10cm。相对渗透率、润湿性及五敏 试验。油斑及其以上含油级别的岩心，要选无夹 层，无裂缝，层理少，颗粒相对较均匀的部位 全直径取样，样品长度10 15cm。取样密度：单层厚度3-5m者取三块，5-10 m者每2 m取一块，单层厚度10 m以上者每 3m取一块，全井单层厚度小于3 m者，选好 的层取2-3块。取样后及时封
