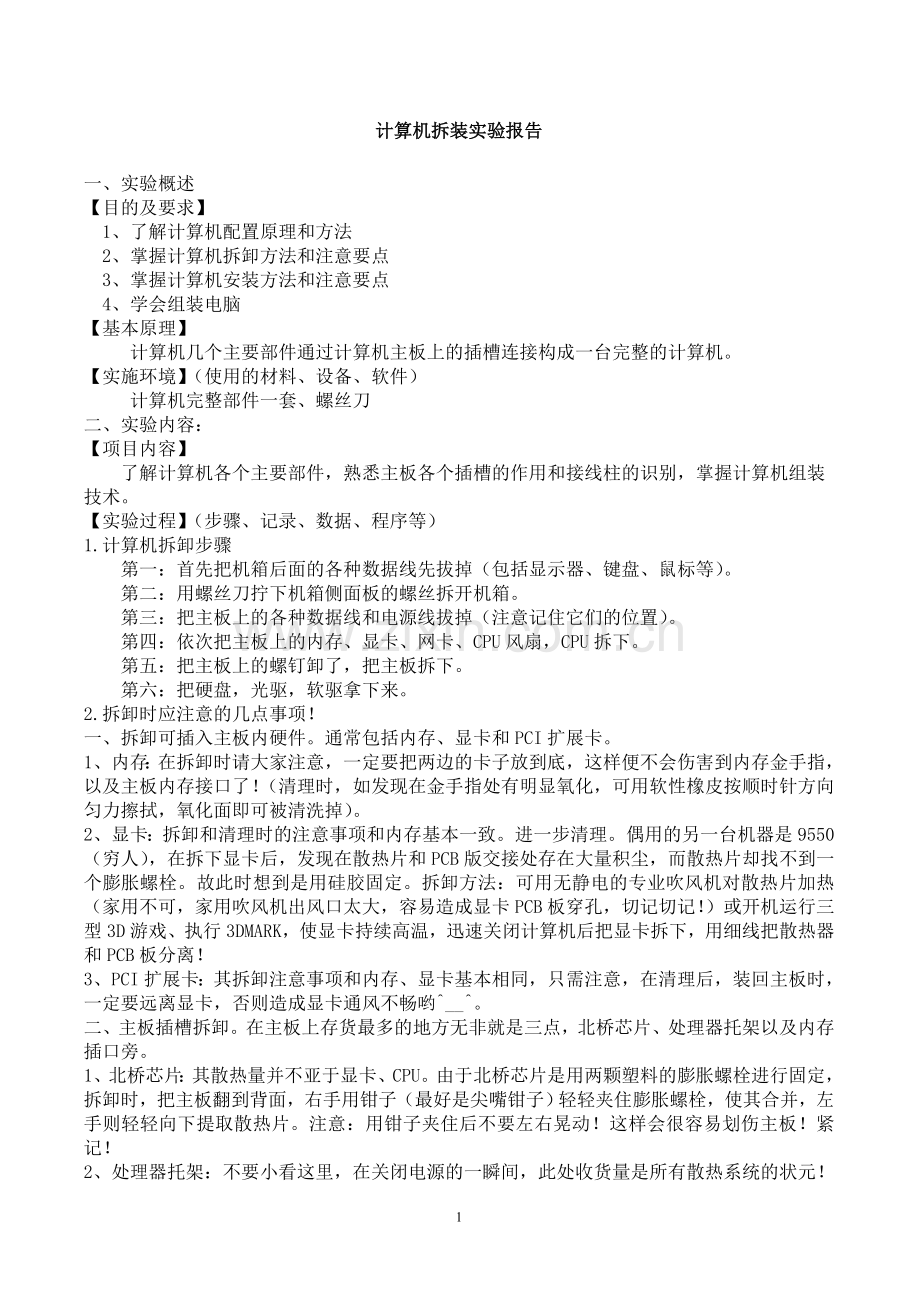

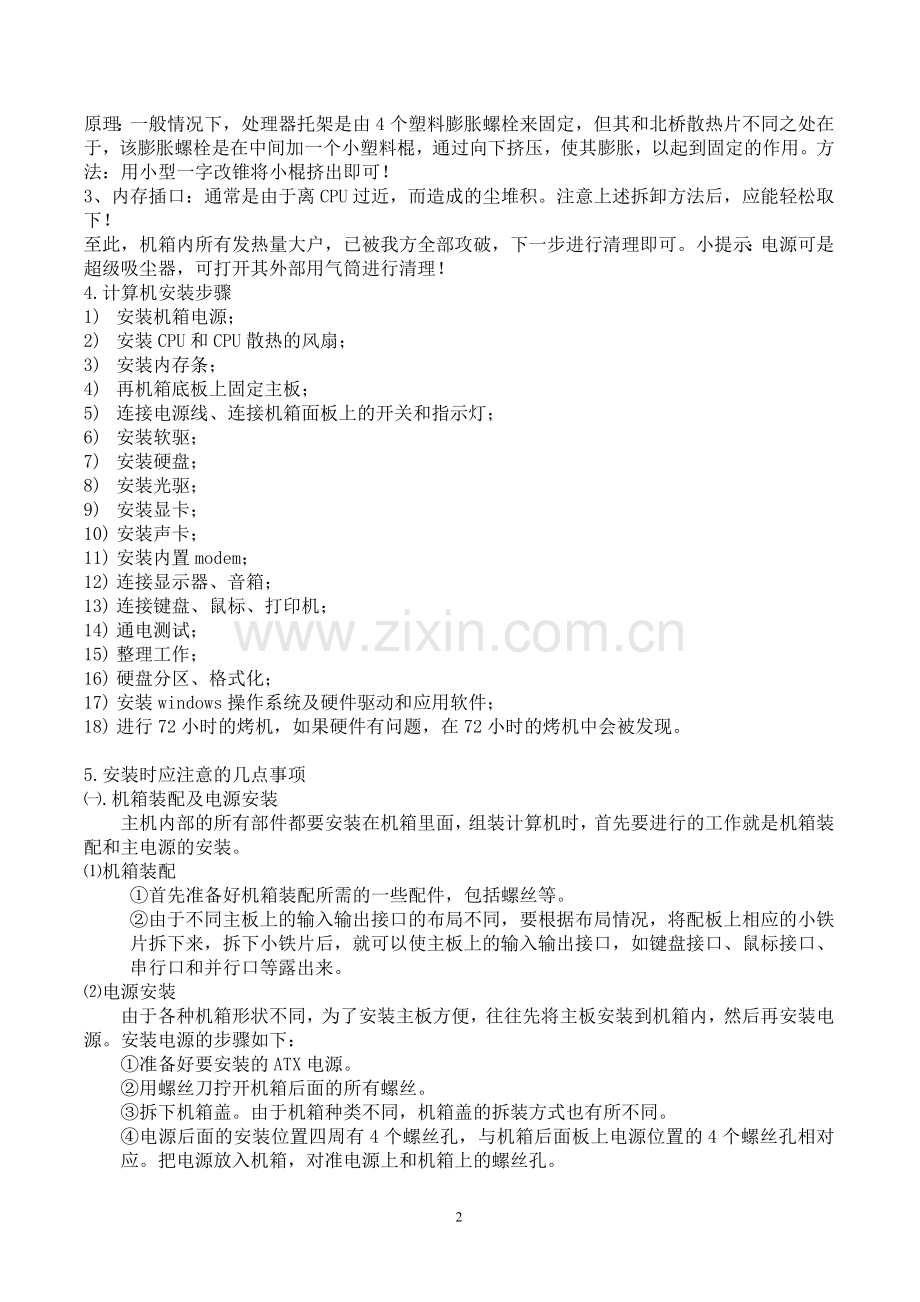

计算机拆装实验报告.doc

计算机拆装实验报告一、实验概述【目的及要求】 1、了解计算机配置原理和方法 2、掌握计算机拆卸方法和注意要点3、掌握计算机安装方法和注意要点4、学会组装电脑【基本原理】 计算机几个主要部件通过计算机主板上的插槽连接构成一台完整的计算机。【实施环境】（使用的材料、设备、软件） 计算机完整部件一套、螺丝刀二、实验内容：【项目内容】了解计算机各个主要部件，熟悉主板各个插槽的作用和接线柱的识别，掌握计算机组装技术。【实验过程】（步骤、记录、数据、程序等）1.计算机拆卸步骤第一：首先把机箱后面的各种数据线先拔掉（包括显示器、键盘、鼠标等）。 第二：用螺丝刀拧下机箱侧面板的螺丝拆开机箱。 第三：把主板上的各种数据线和电源线拔掉（注意记住它们的位置）。第四：依次把主板上的内存、显卡、网卡、CPU风扇，CPU拆下。 第五：把主板上的螺钉卸了，把主板拆下。 第六：把硬盘，光驱，软驱拿下来。2.拆卸时应注意的几点事项！一、拆卸可插入主板内硬件。通常包括内存、显卡和PCI扩展卡。1、内存：在拆卸时请大家注意，一定要把两边的卡子放到底，这样便不会伤害到内存金手指，以及主板内存接口了！（清理时，如发现在金手指处有明显氧化，可用软性橡皮按顺时针方向匀力擦拭，氧化面即可被清洗掉）。2、显卡：拆卸和清理时的注意事项和内存基本一致。进一步清理。偶用的另一台机器是9550（穷人），在拆下显卡后，发现在散热片和PCB版交接处存在大量积尘，而散热片却找不到一个膨胀螺栓。故此时想到是用硅胶固定。拆卸方法：可用无静电的专业吹风机对散热片加热（家用不可，家用吹风机出风口太大，容易造成显卡PCB板穿孔，切记切记！）或开机运行三型3D游戏、执行3DMARK，使显卡持续高温，迅速关闭计算机后把显卡拆下，用细线把散热器和PCB板分离！3、PCI扩展卡：其拆卸注意事项和内存、显卡基本相同，只需注意，在清理后，装回主板时，一定要远离显卡，否则造成显卡通风不畅哟_。二、主板插槽拆卸。在主板上存货最多的地方无非就是三点，北桥芯片、处理器托架以及内存插口旁。1、北桥芯片：其散热量并不亚于显卡、CPU。由于北桥芯片是用两颗塑料的膨胀螺栓进行固定，拆卸时，把主板翻到背面，右手用钳子（最好是尖嘴钳子）轻轻夹住膨胀螺栓，使其合并，左手则轻轻向下提取散热片。注意：用钳子夹住后不要左右晃动！这样会很容易划伤主板！紧记！2、处理器托架：不要小看这里，在关闭电源的一瞬间，此处收货量是所有散热系统的状元！原理：一般情况下，处理器托架是由4个塑料膨胀螺栓来固定，但其和北桥散热片不同之处在于，该膨胀螺栓是在中间加一个小塑料棍，通过向下挤压，使其膨胀，以起到固定的作用。方法：用小型一字改锥将小棍挤出即可！3、内存插口：通常是由于离CPU过近，而造成的尘堆积。注意上述拆卸方法后，应能轻松取下！至此，机箱内所有发热量大户，已被我方全部攻破，下一步进行清理即可。小提示：电源可是超级吸尘器，可打开其外部用气筒进行清理！4.计算机安装步骤1) 安装机箱电源；2) 安装CPU和CPU散热的风扇；3) 安装内存条；4) 再机箱底板上固定主板；5) 连接电源线、连接机箱面板上的开关和指示灯；6) 安装软驱；7) 安装硬盘；8) 安装光驱；9) 安装显卡；10) 安装声卡；11) 安装内置modem；12) 连接显示器、音箱；13) 连接键盘、鼠标、打印机；14) 通电测试；15) 整理工作；16) 硬盘分区、格式化；17) 安装windows操作系统及硬件驱动和应用软件；18) 进行72小时的烤机，如果硬件有问题，在72小时的烤机中会被发现。5.安装时应注意的几点事项.机箱装配及电源安装主机内部的所有部件都要安装在机箱里面，组装计算机时，首先要进行的工作就是机箱装配和主电源的安装。机箱装配首先准备好机箱装配所需的一些配件，包括螺丝等。由于不同主板上的输入输出接口的布局不同，要根据布局情况，将配板上相应的小铁片拆下来，拆下小铁片后，就可以使主板上的输入输出接口，如键盘接口、鼠标接口、串行口和并行口等露出来。电源安装由于各种机箱形状不同，为了安装主板方便，往往先将主板安装到机箱内，然后再安装电源。安装电源的步骤如下：准备好要安装的ATX电源。用螺丝刀拧开机箱后面的所有螺丝。拆下机箱盖。由于机箱种类不同，机箱盖的拆装方式也有所不同。电源后面的安装位置四周有4个螺丝孔，与机箱后面板上电源位置的4个螺丝孔相对应。把电源放入机箱，对准电源上和机箱上的螺丝孔。拧上螺丝。先将4个螺丝拧上，不要拧紧。调整一下电源的位置，使之平稳，然后再将所有螺丝拧紧。安装主板 安装主板时应首先将 CPU、CPU风扇和内存安装到主板上，然后再整体安放到机箱内 。(1) 安装 CPU ,将主板从包装袋中取出，抚平包装袋，将主板放到包装袋上。观察主板和 CPU 的防接错结构，找准定位特征点，通常以倒角或圆点标出。将 ZIF 插座的锁定杆抬起到垂直位置，垂直插入CPU。此时要特别注意使CPU 针脚与插座的孔对齐，再将CPU向下插放到位，按下锁定杆至插座卡销处。 (2) 安装CPU风扇,首先在CPU的保护壳或核心上涂上一层薄薄的硅脂，它可以使CPU与散热器很好地接触，涂的时候，一定要涂均匀，以确保良好的散热。涂好散热硅胶后，就可以将散热风扇安装到位，有的风扇安装时有方向性，不可随意安装。将散热风扇对正位置放好，卡紧卡销，然后，将风扇电源接好，这样便完成了CPU 散热风扇的安装。 (3) 安装内存条,观察内存接脚上的缺口和内存插槽上的隔断, 对准内存与插槽的安装方向，两端均匀用力地向下按，将内存插到底，同时，插槽两端的卡销自动卡住内存，内存安 装完成。安装内存时，应该从靠近 CPU处的内存插槽开始，依次安装。(4) 将主板安放到机箱内,卸掉机箱的侧板，把机箱平放在桌子上，将主板上有背板端口的一方对着机箱背板放下。透过主板上的螺钉孔确定要在机箱底板的什么位置安装铜柱。拿出主板，安装好铜柱或塑料柱，将已经安装好 CPU 及风扇、内存的主板安放到机箱内固定。注意，如果主板需要使用金属螺丝和塑料柱固定，一定要注意在接口一侧使用螺丝(刚性牢固)，在远离接口部位处使用塑料柱(柔性活动)。安装螺丝时，先不要拧得太紧，螺丝都装上后，再按对角方向逐一拧紧。 .安装 AGP 显卡和各种 PCI卡 (1) 安装 AGP 显卡时，应注意接脚处缺口对准插槽内的隔断，同时还要注意插槽端头的卡销。把显卡垂直插入插槽内至底，拧紧挡片上的固定螺丝即可。(2) 安装PCI 插卡与上述类似，相比之下还要更简单一些，主板上的 PCI 插槽都是通用的。安装时，应兼顾到其他板卡的安装位置、是否妨碍连接数据线、有利于散热等因素。PCI卡主要有声卡、网卡、视频卡等。对于安装声卡来说，还要正确地连接CD音频线。即用 CD 音频线将光驱音频接口与声卡上的CDIN 接口正确连接，如果是板载集成声卡，则CD音频线应安装在主板上的CDIN接口。 硬盘、软驱及光驱的安装 将硬盘及光驱放进驱动器架，拧紧螺钉即可。 需要注意的是： (1) 选用合适的螺钉，安装硬盘的螺钉与安装光驱的螺钉是不一样的， 安装硬盘用的螺 钉外形稍短、稍粗一些。 (2) 安装硬盘和光驱进入驱动器架时的方向不同。安装光驱时应该从机箱前面板外部将 光驱塞入驱动器架，安装到位后，光驱面板应与机箱前面板相吻合。 (3) 在允许的范围内，硬盘和光驱的安装位置要灵活掌握，距离其他板卡、组件等既不 要过近，也不要过远，以免影响数据线的连接。（4）安装软驱同安装光驱基本相似，只不过是从里往外放入软驱。方法是把软驱对准机箱面板上的软驱槽口相对应的托架上，因为只有这样，才可以在软驱中插入软盘。接着再上好螺丝。软驱固定好后最好拿个软盘来试一下可否顺利地插入、弹出，以确定是否到位。连接电源 完成好主板、板卡、硬盘、光驱等的安装工作后，接下来就可以进行电源的连接了。 (1) 连接主板电源主板上电源接口较多，形式也各不相同。主要有 20 孔的主板电源、4 针的风扇电源以及 Pentium 4 CPU专用的电源接头。它们都有防接错结构，认真看一看结构，在相应处连接上即可。如果是维修老式的 AT机型，在连接主板电源时，要特别注意黑线挨着黑线，千万不能接反。 (2) 连接硬盘、光驱电源这些电源线的连接很简单，都是带有倒角的四芯电源插头，不 会接错，但是要注意一定要安插到底。否则，很可能会毁坏硬盘。 连接数据线 连接数据线，主要是指连接硬盘、光驱的数据线。连线时应注意检查，硬盘、光驱的主从盘设置是否正确，找准各数据线所对应的接口与方向。(1) 安装硬盘、光驱时,如果用两条独立的数据线连接, 则将硬盘和光驱均设置成主盘，如果硬盘和光驱连接在一条数据线上，则将硬盘设置成主盘，而将光驱设置成从盘。建议两 个设备均设置成主设备，用两条独立的数据线连接到主板。 (2) 将数据线接头处的凸起对准主板上插槽处的缺口,安插入位。通常主板上有两个不同颜色的IDE插槽，一个是 Ultra DMA 66100 的插槽，用于连接硬盘，需要使用80 芯的 IDE 排线：另一个是 Ultra DMA 33 的插槽，用于连接光驱、刻录机、DVD 等设备，使用普通的 40 芯 IDE排线即可。 连接机箱面板信号线 机箱面板连线主要包括：电源开关、复位开关、电源指示灯、硬盘指示灯、前置 USB 端口连线等。 （1）连接机箱前面板连线时，按照主板说明书的说明，对照实物，将机箱前面板上引出的各种信号灯线、控制线一个一个地接插在主板的相应插针上。 主板上一般用色彩或线框标明，相同色彩的插针为一组，有三角或数字标志的插针为正极。 （2）要注意信号灯线极性不能接反，否则灯就不亮了；特别要注意正确连接前置 USB连线，因为同组接线中既有数据线又有电源线，如果接错极易出现问题，所以一定要看清说明书再认真连接。 连接外设 机箱内部的组装工作完成后，就可以连接外设，主要是指连接键盘、鼠标、显示器、音箱等。在机箱背板处，找到与上述设备接头外形相似、颜色相同的插座，一一对应连接，并将显示器的固定螺丝拧紧，即完成了外设连接。 . 通电，若自检无误，说明安装正确。关机，整理内部接线，用塑料扎线把机箱内部散乱 的线整理绑扎好，并就近固定在机箱上。最后，盖上机盖，结束装配。 6.开机测试步骤1) 确认所有设备连接正确；2) 打开计算机电源开关；3) 启动电脑后，可以听到CPU风扇和主机电源风扇转动的声音，还有硬盘启动时发出的声音，软驱、光驱也开始进行预检；4) 显示器上将显示自检的情况。如：显示器型号、CPU型号、内存容量和系统初始化情况等；5) 在开机测试后，如果没有发生故障，通过运行各种综合测试方法，来考察计算机的稳定性。如：烤机。6) 如果不能正常启动，请检查各硬件是否安装正确。7.开机测试的注意事项 在连接主机电源之前，一定要仔细检查各种设备的连接是否正确、接触是否良好，尤其要注意各种电源线是否有接错和接反的情况，以防止以外烧毁机器。(1) 确认给主机电源供电；(2) 确认主板已经供电；(3) 确认CPU安装正确，CPU风扇是否通电；(4) 确认内存安装正确，并且确认内存是好的；(5) 确认显示卡安装正确；(6) 确认主板内的信号连线正确，特别确认是POWER LED安装无误；(7) 确认显示器与显示卡连接正确，并且确认显示器通电。【结论】（结果、分析）三、指导教师评语及成绩：6
