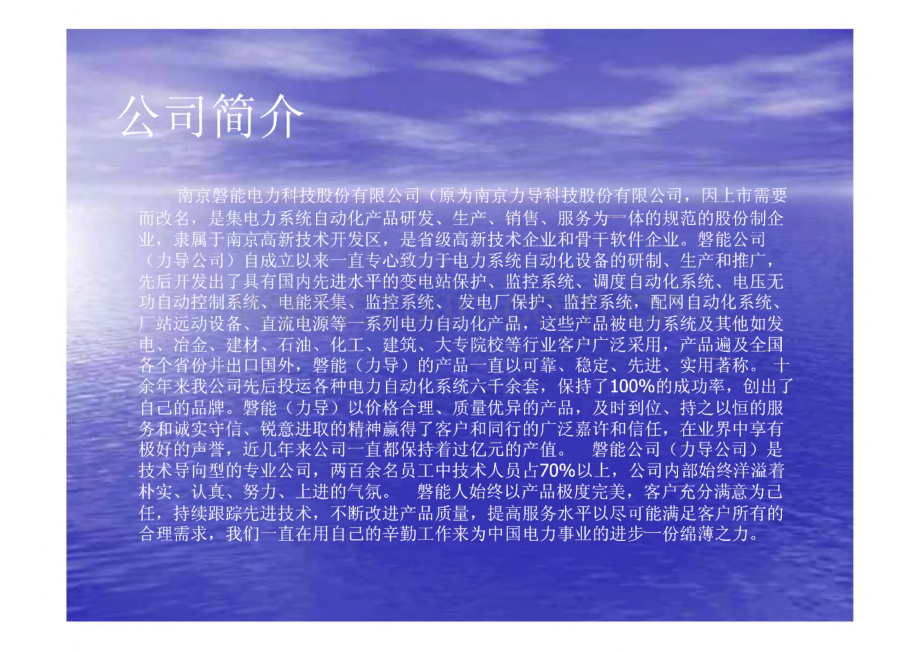

南京磐能科技股份有限公司公司简介南京磐能电力科技股份有限公司（原为南京力导科技股份有限公司，因上市需要 而改名，是集电力系统自动化产品研发、生产、销售、服务为一体的规范的股份制企 业，隶属于南京高新技术开发区，是省级高新技术企业和骨干软件企业。磐能公司（力导公司）自成立以来一直专心致力于电力系统自动化设备的研制、生产和推广，先后开发出了具有国内先进水平的变电站保护、监控系统、调度自动化系统、电压无 功自动控制系统、电能采集、监控系统、发电厂保护、监控系统，配网自动化系统、厂站远动设备、直流电源等一系列电力自动化产品，这些产品被电力系统及其他如发 电、冶金、建材、石油、化工、建筑、大专院校等行业客户广泛采用，产品遍及全国 各个省份并出口国外，磐能（力导）的产品一直以可靠、稳定、先进、实用著称。十 余年来我公司先后投运各种电力自动化系统六千余套，保持了 100%的成功率，创出了 自己的品牌。磐能（力导）以价格合理、质量优异的产品，及时到位、持之以恒的服 务和诚实守信、锐意进取的精神赢得了客户和同行的广泛嘉许和信任，在业界中享有 极好的声誉，近几年来公司一直都保持着过亿元的产值。磐能公司（力导公司）是 技术导向型的专业公司，两百余名员工中技术人员占70%以上，公司内部始终洋溢着 朴实、认真、努力、上进的气氛。磐能人始终以产品极度完美，客户充分满意为己 任，持续跟踪先进技术，不断改进产品质量，提高服务水平以尽可能满足客户所有的 合理需求，我们一直在用自己的辛勤工作来为中国电力事业的进步一份绵薄之力。一 装置主要实现的功能:1.对运行设备的电气量及状态进行实时监控，及时反映故障，并动作于 告警或跳闸。2.实现电力系统的四遥功能，即遥测、遥信、遥控、遥调。遥测：采集测量电压、电流、功率、温度、直流、档位等并上送至监 控，便于远程监视。遥信：采集断路器、刀闸等分合状态。遥控：对断路器、电动刀闸等进行远程控制操作。三 遥调：根据遥测、遥信反应上来的量进行远程调节，保证电力系统稳 定及优化运行。二 四遥功能及保护功能的实现要求外部回路提供正确的接线并保证相 关设备的正常运行。遥测：外部必须保证提供给装置的电压、电流及 其相序和极性的正确性。遥信：则要求外部能提供正确的状态信号。如跳、合闸线圈的电压需正确，提供给装置遥信点上的电压需正确等。二.系统结构变电站综合自动化系统结构蔺图L系统概述i.i结构概述DMP300型变电站微机综合自动化系统采用分层分布式结构设计，共分为三层:间隔层、通信层、变电站层。间隔层:完成对现场一次设备信号的采集、保护及测控功能，其功能的实现不 依赖于通讯层及变电站层。通信层:实现多种远动标准规约的在线转换，完成对全系统不同厂家一次设备 和总控单元的互联；间隔层与通讯层采用独立的10/100M全双工双以太网络结构设计，无瓶班，抗干扰能力强，保证系统通信可靠性；多管理机配置方 式，多机互为热备，解决了管理机的可靠性问题。变电站层:完成变电站与调度及当地监控之间的信息传送，当地监控则完成全 站信息分类、管理、存储。2.2以太网接口标准及主要指标二接口标准：采用IEEE802.3等接口标准，具有较强的通用性。控制芯片：采用工业级以太网通讯控制芯片，抗干扰能力强，稳定性高。接口数目：2个以太网接口，可实现双网冗余配置，系统可靠性高。误码率：优于10连接器类型：RJ45接口速率：10/100M注:以上系统只是公司几种典型系统当中的一种，各种系统连接方式稍有区别,但实现的功能却是一样的，实现变电站的的四遥功能。2.保护测控装置硬件配置DMP300型微机变电站综合自动化单元装置由以下模件组成：电源模件、采 样模件、CPU模件、开入开出板模件或操作板模件、背板模件、液晶显示模 件。各插件位置示意图如下：采样模件CPU模件 电源模件 操作开入开出板背视图1）,采样模件将外部交流电压（100V或400V）、电流（5A或1A）、直流电压电流等模拟 信号转变为弱电信号，以便模数转换。2）.CPU模件CPU模件是整个装置的核心部分，完成模拟量、开关量的、处理，各种保 护判据的运算、判断，然后产生相应的控制出口，发信号及通讯传输等。其原理及相关插件的关系示意图如下。低通 滤波模数 转换存储控制采样 模件CPU模件与它模件的相互关系3),电源模件直流或交流220 V(110 V)电压输入，经抗干扰滤波回路后，利用逆变 原理输出5V,12V,+24VO三组电压均不共地，且采用浮地方 式，同外壳不相连。电源具有过压保护和过流保护功能。+5V用于CPU及外围芯片12V用于模拟量采集回路+24V用于驱动继电器4).操作板模件,完成开关的远方、就地操作切换，就地操作，开关防跳，保护出口，遥控出口，开关量采集的光电隔离功能。5).开入开出模件完成开关量的光电隔离与继电器的出口功能。6),背板模件各模件之间通过接插件与背板相连接，相互传递数据。7).液晶显示模件X 人机接口模件装有大屏幕液晶显示器及键盘，实时显示电流、电 压、无功、有功、功率因素、保护信息等，完成人机之间的对话，人 机界面友好。同时，考虑到保护运行的特点，装置还配备有灯光指示,使装置的运行信息更为直观。3.通讯层说明:DMP30 0的保护测控装置网络接线方式:1).双以太网口络接线方式2),单以太网口络接线方式3).单CAN网口络接线方式4).CAN+485 口网络接线方式5).485 口网络接线方式，每个厂(站)的通讯方式可以是上述方式中的一种。三、面板操作使用说明1,面板布置DMP-300 微机线路保护测控装置南京力导2键盘功能“确认”：进入主菜单或确认定值的修改，停住循环显示。“取消”，返回上一级菜单，或放弃设定。“”：向下移动光标，选择所需操作项目y”：向左移动光标力”：向右移动光标公”：向上移动光标，选择所需操作项目“+定值修改“一”：定值修改“复归”：将保护动作信号或重合闸动作信号复归，或将其运行灯熄 灭，或者将其所带的警铃响声停掉，以便再次出现信号时，及时提醒 值班人员“区号”：若现场运行方式需要几套保护定值，就需要有相应的区号,以便切换，如客户无此要求，此键备用。3.信号灯“运行”灯：装置工作正常时，运行灯显示为绿灯；装置 工作异常时，运行灯显示为红灯。若出现红灯，在装置里 按“系统复归”，再重启装置，若消失，可继续运行，否.贝IJ,要通知我们厂家。卜“跳位”灯：灯亮表示开关在跳闸位置。：“合位”灯：灯亮表示开关在合闸位置。:“保护动作”灯：灯亮表示故障信号出现。在装置里做模拟远动试验时，此灯也会亮，但保护出口不会动作。三二三“重合闸”灯：灯亮表示重合闸动作信号出现，在装置里 做模拟远动试验时，此灯也会亮，但重合闸出口不会动作。二“告警”灯：有预告信号时，此灯亮，此灯随告警信号的 消失而自动熄灭。4.菜单的操作说明菜单操作说明均以线路变压器保护测控装置DMP316为例，其它装 置类似。菜单正常显示为：一次测量值（如电流、电压值、频率、功率、功率因 数等）和保护电流值（显示二次值），循环显示。保护 Ia=2.31AIc=2.32A 电流 I0=0.0 2A 频率 f=50 Hz 重合闸充电 20.0 0 WUab=10.2kVUbc=10.2kV 量 Iam=50 0.1AIcm=50 0.0 A 菜 P=5.0 0 MWQ=1.0 1MV 单 COS(p=0.98零序电压3U0=0.0 5V 零序电流3I0=1.0 0 MA2),主菜单意义说明正常循环显示状态下第一次按“确认”键，菜单停止循环显示，便 i 于用户进行监视，第二次“确认”进入主菜单通讯地址03 保护设置 远动设置运行记录 运行监视 远动试验口令设置 厂家设置 时钟设置信号复归 系统复归 版本号(1).通讯地址:保护装置与管理机的通讯地址，厂家在现场调试完毕后,用户不得自行修改。一(2),保护设置:按“确认”后，装置显示保护投退保护整定值保护投退：为保护功能的投入或退出而设置的软件压板，“ON”为投入,“OFF”为退出。“确认”后显示电流速断保护 限时速断保护 过流保护 重合闸低频减载 零序方向保护OFF低压减载 过负荷告警OFF零序过流保护ONCT断线告警 ON PT断线告警 ON 线路PT断线ON电流速断保护，“确认”后显示电流速断ON速断后加速OFF低电压闭锁OFF方向保护OFF保护整定值：设定保护定值确认”后显示电流速断定值 限时速断定值 过流定值 重合闸定值低频减载定值 零序方向保护 PT断线定值低压减载定值 零序过流保护 过负荷定值CT 断线 0.20 A电流速断保护，“确认”后显示速断定值10.50 A速断延时0.0 0 S 后加速延时0.0 0 S 低电压定值50.0 0 V(3)远动设置:“确认”后显示PT变比 L10 0CT变比 0100脉冲电度设置 遥测起始号010 遥测结束号014 遥信起始号020 遥信结束号026遥脉起始号023 遥脉结束号025 遥控开关号999999a）“CT变比”、“PT变比”需要在现场按测量CT、PT实际情况输入，用以 装置显示一次电流、电压和功率。“CT变比”，按实际值输入（例：测 量CT变比150/5,则输入30）,“PT变比”，按表2规定输入即可（例：电压10 kV,输入0.l;35kV输入0.35）b）脉冲电度设置，“确认”后显示有功初值0 0 0 0 0 0.6每度圈数 180每圈脉冲数04无功初值0 0 10 12.3每度圈数 180每圈脉冲数04c)设置遥测、遥信、遥脉顺序表，及遥控开关编号。遥测：设置起始号“确认”后自动给出结束号，每个保护单元遥测量 及其顺序由装置程序决定。详见单元装置说明书，厂家调试完后，这 些设置已不再更改。遥信：设置遥信起始号“确认”后自动给出遥信结束号。每个单元装 置的遥信数量及顺序详见单元装置说明书，厂家调试完后，这些设置.已不再更改。遥脉：类同遥测。;遥控开关号：仅是一个代号，一般设置为现场开关编号。装置收到遥 控预置命令后，将显示“遥控XXXXXX号开关”，以此可校验当地监 控填的遥控库对否，防止遥控不对应。(4)运行记录：“确认”后显示事件记录录波投退OFF保护跳闸次数000a)事件记录：“确认”后显示故障信息 预告信息 自检信息记录32条各种最新故障信息，32条最新预告信息，8条最新自检信息,记录使用FIFO（First in First out先进先出）原则，记录号越小，表示信息越新。i）故障信息 按“确定”键后显示速断保护动作时间 20 0 3-0 8-2515:56:06:893.详细信息03“时间”：显示保护动作时间“03”：表示最近第3个故障记录，00表示最新事件。按详细信息，显示故障类型CA动作值Ic=4.99Aii）预告信号 按“确定”键后显示:控制回路断线日寸间 20 0 3-0 8-28“J 05:06:06:89302iii）自检信息 按“确定”键后显示:无事件记录!b）故障录波对故障录波进行投退ON为投入OFF为退出 对故障录波进行设置 按“确认”后显示：N=0 5M=0 9 20 0 3-0 8-25 15:56:06:893 18:50:16:000 1=0.0 0形作回值 波动返幅I=20 0.0 A 量程 U=20 0.0 V 自动量程ON 通道步长05N-当前显示波形序号M一所录波形总数幅值一当前波形光标所指处向前一个周波的幅值，1表示基波，2表示二次谐波量程一液晶满屏显示的波形最大幅值自动量程一自动以所要显示的波形最大幅值为量程，不受已设量程的限制。当多个波形同时显示，要看相对关系时，不要设置为自动量程 通道一选择所要显示的波形步长一光标移动的距禺对故障录波进行操作“波形”菜单按“确认”后显示072128IaH一录波的波形，每周期记录24个点“十”一屏幕向右移动32点“一屏幕向左移动32点一光标向左移动一个步长“a”一光标向右移动一个步长屏幕最左端的位置坐标，为第。点 128-屏幕最右端的位置坐标，为第128点 72光标的位置坐标，为第72点短小杆一分别为保护动作和返回时间，与故障录波设置菜单中的动作、返回时间相对应注意：开关若有不正常动作后，要维护好现场信息，请不要按装置的“系统复归”，以免将历史记录清除，同时将“录波”投为“OFF”，以免被清掉（开关正常投入后，不要忘记再投为“ON”）。c）保护跳闸次数；统计保护跳闸次数（5）,运行监视：“确认”后显示测量值 开关量 电源CPU复位次数000CAN复位次数008a）测量值：“确认”后显示相位脉冲电度负序电压U2=0.0 0，）相位一般以相位显示菜单中第一行显示的量为基准，显示各相电压、线电压和电流的相对相位，以方便检测现场电压、电流二次接线相序 一是否正确。力）脉冲电度：“确认”后显示有功 0 0 0 0 0 0.6无功 0 0 0 0 10.6有功脉冲数000120无功脉冲数000136脉冲需要外部提供，装置记录脉冲数值并转化成电度数值上传至当地监控 或调度，此功能用的很少。绝大多数用户都选用具有通讯功能的电度表上 传电度信息。iii）负序电压：显示各保护单元输入电压经过计算得出的负序电压值，以此检测电压二次接线是否正确（是否是正相序或断线），若负序电 压很小（小于5V）说明电压（一次及二次）正常，若很大（大于5V）,则要好好查查线路。b）开关量：显示外部的开关状态，有则显示“1，无则显示“0”，一r 般外部输入高电位（直流220 V或110 V）为“1”。以方便检查开关量接L 线是否正确。“确认”后显示：跳位 0.合位 0控制回路断线1信号复位 0手跳 1手合 0遥信1 0遥信5 0遥信2 0遥信6 0遥信3 0遥信7 0遥信4 0遥信8 0遥信9 0遥信13 0遥信10 0遥信14 0遥信110遥信15 0遥信12 0遥信16 0遥信17 0保护自检1 0保护自检2 0遥信量与背板端子的对应关系分别如下表所述。遥信量噪作板端子开入开出板端子1D-2D-22D-3D-33D-4D-44D-5D-55D-6D-66D-7D-77D-8D-88D-9D-99D-10D-1010D-UD-1111B-512【C-13（手合）B-613C-12（手跳）B-714合位B-815跳位B-916B-417C-7B-11此表对查看开关量信号很有帮助.c)电源：显示CPU模块工作电源值5V=5.0 4V-5V=-5.0 1V 12V=12.17V -12V=-12.20 V j由电源模块接入，经电源模块变换后供给CPU模块使用。前一值为理论值，后一值为实际值。只要实际值与理论值相差在允许范围内(12V：0.3V；5V：+0.1V；+24V：1V),CPU模块的集成块都能正常工作。-d)CPU复位次数：统计程序复位次数。e)CAN复位次数：统计通讯模块复位次数，装置接收不到数据一段时间以.后自动复位通讯模块。(6)远动试验：通过菜单按钮进行远动信息传输试验，只发信号，不实际动 作，可在线试验，用以远动调试。(7)口令设置：用户更改投入口令时用，共分3种保护人员口令：用以管辖“保护整定值”、“系统复归”。远动人员口令：用以管辖“通讯地址”、“远动设置”。运行人员口令：用以管辖“保护投退”。举例投入保护人员口令：进入“口令设置”一“保护人员口令菜单,-“输入老口令：”菜单，输入出厂口令：8716,弹出“输入新口令：”菜输入用户口令,口令即起作用。口令投入开关设置为“ON”，按“复位”键或一段时间不操(8)厂家设置：“确认”显示口令 9999口令输入正确后，“确认”显示“厂家设置”菜单，主要包括测量精 度调节、机卡保护、两相三相CT设置、保护出口设置、复用开关量的 设置等。该功能已在出厂前厂家根据用户技术协议设置好，用户一般 不要进入，厂家不提供进入该菜单的口令。(9)时钟设置：设置保护单元时钟，保护动作时间由此决定，此时间由管 理机自动对时。日期 20 0 3-0 8-25时间 17:34:28:940(10)信号复归：复归保护动作信息，一般不需要使用，直接使用“复归”键即百(11)系统复归：清除所有历史记录，使用时要慎重。(12)版本号型号316版本号VER.2Q0日期 20 0 3-0 8-25有的装置，为了加强程序的控制，已增加了6个字节的CRC校验码，程 序的修改日期MTIME、程序的编译日期CTIME。四、保护功能简单说明五、(1)在“保护投退”菜单中检查装置配备的保护功能。(2)保护功能投退操作在“保护投退”菜单中进行保护的功能投退，进入“保护投退”菜单，将花 的保护设置为“ON”，退出的保护设置为“OFF”。具体操作时，将光标移至 软件开关显示区，用或“一”键进行修改，按“确认键”进行固化。(3)保护整定值输入在“保护整定值”菜单中进行保护整定，进入“保护整定值”菜单，将光标“一”或“一”移至选择的保护整定值区修改数字位，用或键在修改，按“确认键”进行固化。远动功能说明远动功能由“四遥”功能组成，分别是遥测、遥信、遥脉、遥控。本装置通 过在“远动设置”中遥测起始号、遥信起始号、遥脉起始号的设置把分散在 各个装置中的遥测、遥信、遥脉按设置的顺序送到总控单元，从而形成遥 测表、遥信表、遥脉表。因此，在各装置中的设置不能有重号(超过256 点号设置时需特殊处理的除外)，但允许点号中间有空号而不连续。每个 装置占用的信息总量为(结束号-起始号)，结束号并不占用本单元的点号，可作为下一单元的起始号。管理机赋予每个装置一个唯一的地址号，遥控功能是根据主站或当地监控下发的遥控号到总控单元，总控单元根据 在总控单元设置的遥控表找到该遥控号对应的是多少号单元(通讯地 址)的第几个号遥控，然后下发到相应装置进行分合预制，得到该装 置返校后，再发遥控执行命令实现遥控功能。地址号、遥测号、遥信号一般由我们现场服务工程师设定，用户不能随便更改 管理机和保护装置的通讯采用CAN网通讯规约，同管理机和调度及其它智能设备的规约不同。严禁将交流或直流电源接到CAN网接口上。1.遥测功能一测量功能分为两块：一是就地显示，二是遥测上送。就地显示显示一次值,隶中PT、CT的变比设置在“远动设置”中，PT变比见下表。电压等级(kV)PT变比1101.1660.66350.35100.106.30.0 63CT变比按现场实际值输入，例如CT变比500/5,则输入100。有的现场电压等级为6.3kV,当电压互感器选择是6.3kV/10 0 V时，PT变 比输入为0.0 63；当电压互感器选择是6kV/10 0 V时，PT变比输入为 0.0 6o遥测上送值是二次值，因此上送的值(当地监控或调度)必须乘以遥 测系数，遥测系数见下表。遥测名称遥测系数电流CT变比/10 0110 kV电压0.2235kV电压0.0 710 kV电压0.0 26kV电压0.0 12有功功率P(kW)PT变比XCT变比5E功功率O(kvar)PT变比XCT变比功率因素COS(D0.0 1电量0.0 1220 V直流0.4380 V交流0.8温度/脉冲电度表0.1频率(450 0+AFU0.0 1例：一台开关，CT变比：150/5,电压等级10 kV当地监控或调度的逶崂&:WCT：(150/5)/100=0.3；PT:0.0 2；有功P:(150/5)X0.1=31单仓为kW；若需MW显示,再除以1000,即3/1000=6003。!无功系数同有功。2.遥信功能.开关量分为两种：一种是开关量事件，另一种是反应状态的开关量。对于开关量事件，装置以保护事件形式上送，状态量事件则以遥信 形式上送，事件开关量亦可以以遥信方式上送。断路器变位的事故 和非事故分闸由装置采集的手动跳闸信号区分，如果无手动跳闸信 号，断路器分闸则认为是事故分闸。开关量的有无可以在“运行监视”中的开关量查看，有则显示“1”。每个装置中的遥信顺序由厂家提供，详见单元装置说明书。3.遥脉功能遥脉包括本线路的有功脉冲电度，无功脉冲电度。脉冲由电度表提供，脉冲电度表要求为有源脉冲，其脉冲电压在5V12V之间均可。在“远动 设置”菜单中“脉冲电度设置”进行脉冲电度初始化设置，包括每圈脉冲数 量，每度脉冲数量（每度脉冲数量为电度表提供的值/10）,电度表起始,度数。在“开关量”中可以查看脉冲有无，有脉冲时显示“1”，无脉冲时显 “八”U o,例：电度表有功初值0000006 无功初值0010123 7200脉冲/度7200脉冲/度=720脉冲/。1度）;即设置 每度圈数*每圈脉冲数=720脉冲/（M度）可以将“每圈脉冲数”固化为1,“每度圈数”就可以设成720有功初值0 0 0 0 0 0.6每度圈数 720每圈脉冲数01 无功初值0 0 10 12.3每度圈数 720每圈脉冲数014遥控功能遥立功能分两步实现，第一步选择开关，第二步再对开关进行分合操 作，并且被控装置的显示屏上均有相应开关的操作信息。在“远动设置”单中进行遥控开关号设置，此遥控开关号仅为一个代号，用作遥控时显示 用。遥控和通讯地址有关，因此用户一定要确保通讯地址正确（厂家调试 完后，用户严禁修改）。六、运行后注意事项L投运后注意检查电流、电压、有功、无功、功率因数显示与实际情况 是否一致（负荷比较大时，容易看的清楚）；2.检查电压、电流相位是否正确；3.检查开关、刀闸状态与实际状态是否一致；检查装置指示灯是否正常；5.注意检查运行灯、跳、合闸指示灯、电源灯、通讯指示灯是否正常；6当运行灯变红色时，检查事件类型，一方面在液晶菜单上显示了时间E 类型，另一方面可进入事件记录中查看记录；7.检查液晶显示量值是否正确；-8.严禁带电插拔CPU板；一 9.严禁进行“系统复归”，以便调出有关事件记录，便于故障分析；-10.技术人员一般在厂家指导下更换备件。11.出现故障跳闸后，用户做试验，验证保护是否正确动作时，一定要退 出故障录波功能（装置“事件记录”里的“故障录波OFF）。避免多次实验 覆盖了故障时的录波曲线。12,装置运行环境温度必须符合要求，对一些户外箱式变电站和一些温度 较高的变电站必须装设空调。七、常见显示问题举例装置上显示“控制回路断线”，开关操作不了，跳位灯、合位灯都不亮。原因：跳合闸回路异常，检查跳合闸回路。检查方法：首先，对照图纸检查二次回路接线是否正确，接线是否松动，操 作板是否插紧。再次检查做如下检查：1.跳位时，将合闸线圈从装置上解下，分别从解开处对地量，开关的合闸线圈对地量若有约-110 V电压，说明开关本身的合闸叵I路是好的，若 对地量不出电压，说明开关合闸回路不通，造成不通的原因有：开关的常闭.接点接触不好，弹簧没储能，串接了其它闭锁接点，合闸线圈不通，若是带操作箱（DMP30 3）装置的，该操作电源消失。若这些现象都不存在，再对地 量装置的合闸端子，若有约+110 V电压，说明装置完好，若对地量不出电压，.说明装置有问题，此故障很少见；-2.合位时，方法同上，将跳闸线圈解下，跳闸线圈上若有-110 V电压，说明 开关侧跳闸回路是通的，若量不出电压，说明开关侧跳闸回路有问题。一般 可能的原因是：所串常开接点接触不好，跳闸线圈不通；若量装置侧跳闸端 子，若有约+110 V电压，说明装置是好的。最后若怀疑装置本身问题，可用替换法将备用装置或未运行的同类型装置借 用再试。对于运行中设备，此故障为严重故障，因为此时发生故障保护动作将不能 使断路器跳闸。需尽快排除故障。若是高压电动机保护，还存在开关能分能合，就是报控制回路断线的问 题，这时要看装置的BIO、C5是否接通。通讯管理机显示“通讯出错原因：通讯管理机与报出错地址的保护测控单元通讯不上检查方法：检查是否该出错装置电源没有供给，装置无电源无法和管理机通讯。2如装置电源已有，依然报通讯出错，检查是否有通讯线脱落或松动的 情况C3 装置易讯模块故障。变电站投运后严禁擅自更改装置通讯地址。每个装置都有唯一地址号,更改后将导致通讯出错并使遥控断路器时不能对应。通讯管理机显示“通讯网络出错”检查方法：L管理机CAN网开路，报警属于正常反应。2 CAN网总线有短路状况。检查有无装置CAN+、CAN一线接反。3,供给管理机的电源是否正负极对地电压是否在正常范围内。4.通讯线末端信号反射严重，需并接120 c电阻。5.当多个装置单元通讯出错时也有可能出现通讯网络出错。6,请在我公司技术指导下更换管理机电源板。装置显示“PT断线报警”检查方法：L检查装置上所采集到的电压显示是否正常；2.如果电压大小显示正常，则进入“运行监视”菜单下的“测量值”子菜单 看有无负序电压，如有说明电压相序错，请调整正确的电压接入相序。装置显示“保护/测量CT断线报警”检查方法：LCT有缺相2,装置配置是3相CT输入，实际电流互感器只有A、C两相，可以利用A、C 两相合成假B相输入到装置B相中；50 0 E以上版本程序可通过“厂家设置”中 设置两相CT功能，去除B相显示功能。3.负载严重不平衡，最大值是最小值3倍以上，装置显示“速断保护动作”“过流保护动作”等检查方法：L外部回路有故障，请根据所报信号排查线路故障；2,整定值是否过小，是否没有考虑下面所带负荷的特殊性。通过我公司装置反映的故障信息可迅速排查故障。一般情况下，如整 定值准确，可通过反应的故障信息可判断故障点的远近。如速断保护 动作说明故障点大概在线路长度的30%内，过流保护动作说明故障点 一般在线路尾端。差动速断说明变压器内部或引出线相间故障等等。装置显示“弹簧未储能动作”检查方法；L开关是否储能机构没有动作储能，储能电源或开关有无到位；2,经确认开关已储能，但依然报此信号，此时应为反应开关储能状态的辅 助触点没有正确动作；3,是否把其他遥信误接到“弹簧未储能”信号点上。装置显示“自检出错”“保护启动出错”“A/D出错”“保护退出”“等等装置自检信息，请从菜单中选择“系统复归”后再按“复位键”，如仍 故障信息请立即与我公司工程部联系。遥测数据没有或显示不正常检查方法：L查看对应保护测控单元上显示的值是否正常，如也不正常，说明是外 部问题，请联系维护部门检查外部回路是否正常。2.如装置显示正常，请检查管理机保护单元投退有否将此单元关闭，如还不正常，请联系我们。遥信显示不对应检查方法：查看对应的遥信点上是否有电位（如有电位，此遥信应为合。如无电位,此遥信应为分；反极性遥信相反）。举例：某开关接地刀遥信位置不对应,先查看此接地刀遥信点号，找到对应装置，进入远动设置菜单检查并确认 此遥信点号所在的相应装置，找到接此遥信的端子，量这个遥信点上有无 正电位。在正常情况下：如有正电位，说明外部辅助接点已闭合，接地刀 在合位。同样，拉开接地刀后，正电位应该消失。量信号线有无电压时应将线从装置端子排上拆除，否则装置内部信号电源 影响测试结果；根据运行经验，一般多为外部接点没有正常闭合、打开导致遥信和实际 不对应。遥控显示“校核失败”、“校核超时”检查方法：L装置电源有无打开2,是否有改动遥控库或遥控点号3,管理机和后台或是调度通讯是否正常。遥控返校正确并执行后开关没有实际动作 检查方法：,检查转换开关是否打在远控位置12.查看就地保护装置上电动分、合闸操作是否正常。（开关柜上机械分、合闸功能只能验证开关主要机构及机械部分是否完好）3.是否控制电源没有打开或断线4.装置是否报控制回路断线（因分、合闸线圈断线或开关连锁引起）遥控成功率较低检查方法：下行通道是否误码率较高；同时，确认主站的对时信号等是否下发太快,一般主站对时命令最好应在一分钟以上当地监控信号不刷新，报文全无检查方法：L查看当地监控及管理机运行是否正常，其通讯设置是否被改动；2.检查通讯线是否完好，通讯接头是否松动，有通讯隔离器（有源）的，要检 杳苴电源是否正常.3,启用套测直流城压档量管理机相应的端口的发端对地电压，其变化应 比较快或者用如下方法:将管理机电源关掉，将通讯线从管理机对应的端子 解下，用短接线将其收端及发端短接,再将管理机电源给上，过一会,若管理 机液晶上报“遥分XX XX XX开关”，若报此信号，说明管理机串口无问题 r若无此信号，可换另一备用端口，将其“通讯设置”及“通讯配置”里的参数 原端口 一样.-4,将愿通讯线收发短接，用串口测试工具，再测电脑端口是否完好,或通讯一隔离器是否完好.八、技术服务L打电话前如果您在使用中遇到麻烦，为了更好更快的为您解决问题，在同我们联系之前，请仔细阅读上一部分，并熟悉了解现场的情况。如 不能解决，请检查如下事项：仔细检查相关插件是否到位，外部线及回路是否有脱落松动；检查所有参数是否按要求设置，有无私自改动参数的情况；检查确认没有误操作；检查所有组件有无明显的可见损伤或烧伤，有无很明显的异味；2.技术支持如果您在按要求检查完后，仍不能确定问题所在，请同我们联系。TEL:[phone] 86261040FAX：[phone]地址：南京市草场门大街98号部门：工程部邮编：210036现场保护装置知识试题L保护装置硬件由哪几部分组成？2.各保护装置之间是怎样互联的？3,何为“四遥”？请列举部分本站（厂）的四遥信号。4.若装置报“控制回路断线”，信号，应怎样查？5.管理机报“通讯出错”信号，怎样查？6.装置报“保护CT断线或测量PT断线”信号，一般是何原因?7.装置报“弹簧未储能动作”信号，一般是何原因？8,装置里“事件记录”，可以记录那些信号？9.装置报“速断保护动作”、“过流保护动作”等事故信号,
