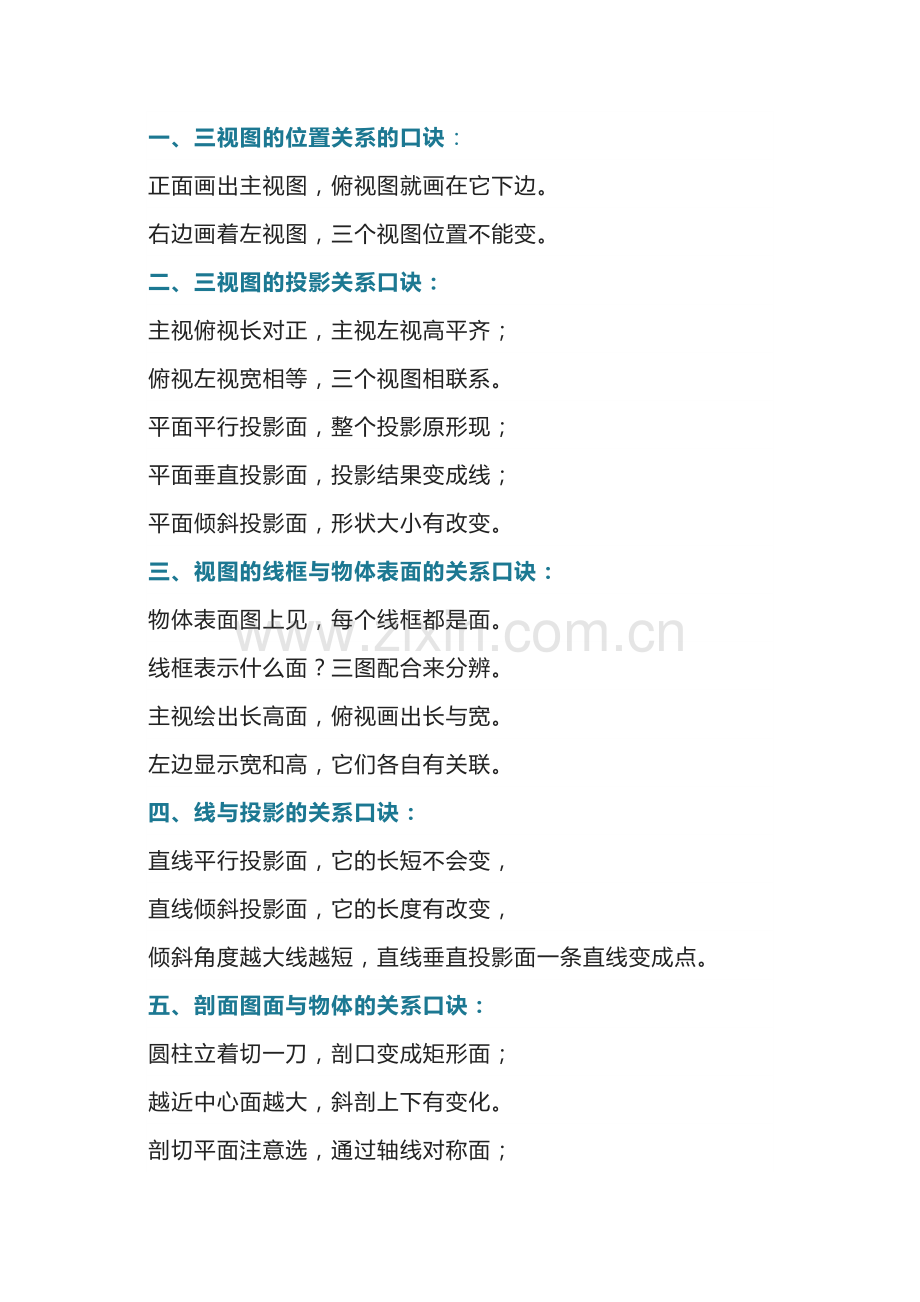

一、三视图的位置关系的口诀：
正面画出主视图，俯视图就画在它下边。
右边画着左视图，三个视图位置不能变。
二、三视图的投影关系口诀：
主视俯视长对正，主视左视高平齐；
俯视左视宽相等，三个视图相联系。
平面平行投影面，整个投影原形现；
平面垂直投影面，投影结果变成线；
平面倾斜投影面，形状大小有改变。
三、视图的线框与物体表面的关系口诀：
物体表面图上见，每个线框都是面。
线框表示什么面？三图配合来分辨。
主视绘出长高面，俯视画出长与宽。
左边显示宽和高，它们各自有关联。
四、线与投影的关系口诀：
直线平行投影面，它的长短不会变，
直线倾斜投影面，它的长度有改变，
倾斜角度越大线越短，直线垂直投影面一条直线变成点。
五、剖面图面与物体的关系口诀：
圆柱立着切一刀，剖口变成矩形面；
越近中心面越大，斜剖上下有变化。
剖切平面注意选，通过轴线对称面；

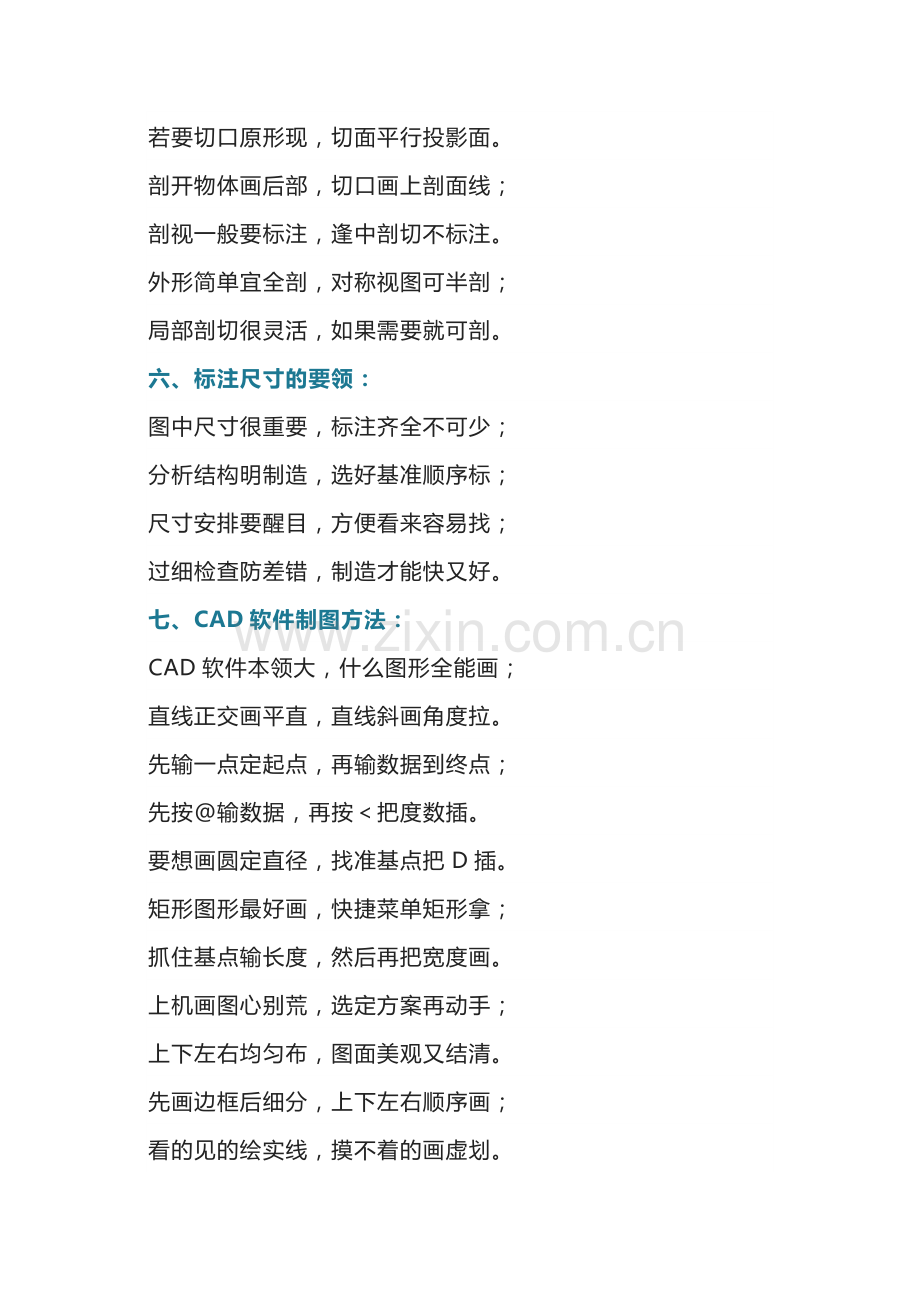

若要切口原形现，切面平行投影面。
剖开物体画后部，切口画上剖面线；
剖视一般要标注，逢中剖切不标注。
外形简单宜全剖，对称视图可半剖；
局部剖切很灵活，如果需要就可剖。
六、标注尺寸的要领：
图中尺寸很重要，标注齐全不可少；
分析结构明制造，选好基准顺序标；
尺寸安排要醒目，方便看来容易找；
过细检查防差错，制造才能快又好。
七、CAD软件制图方法：
CAD软件本领大，什么图形全能画；
直线正交画平直，直线斜画角度拉。
先输一点定起点，再输数据到终点；
先按@输数据，再按＜把度数插。
要想画圆定直径，找准基点把D插。
矩形图形最好画，快捷菜单矩形拿；
抓住基点输长度，然后再把宽度画。
上机画图心别荒，选定方案再动手；
上下左右均匀布，图面美观又结清。
先画边框后细分，上下左右顺序画；
看的见的绘实线，摸不着的画虚划。
剖面要画粗实线，剖面填充图案见；
绘完图形标尺寸，清楚全面不露边。
