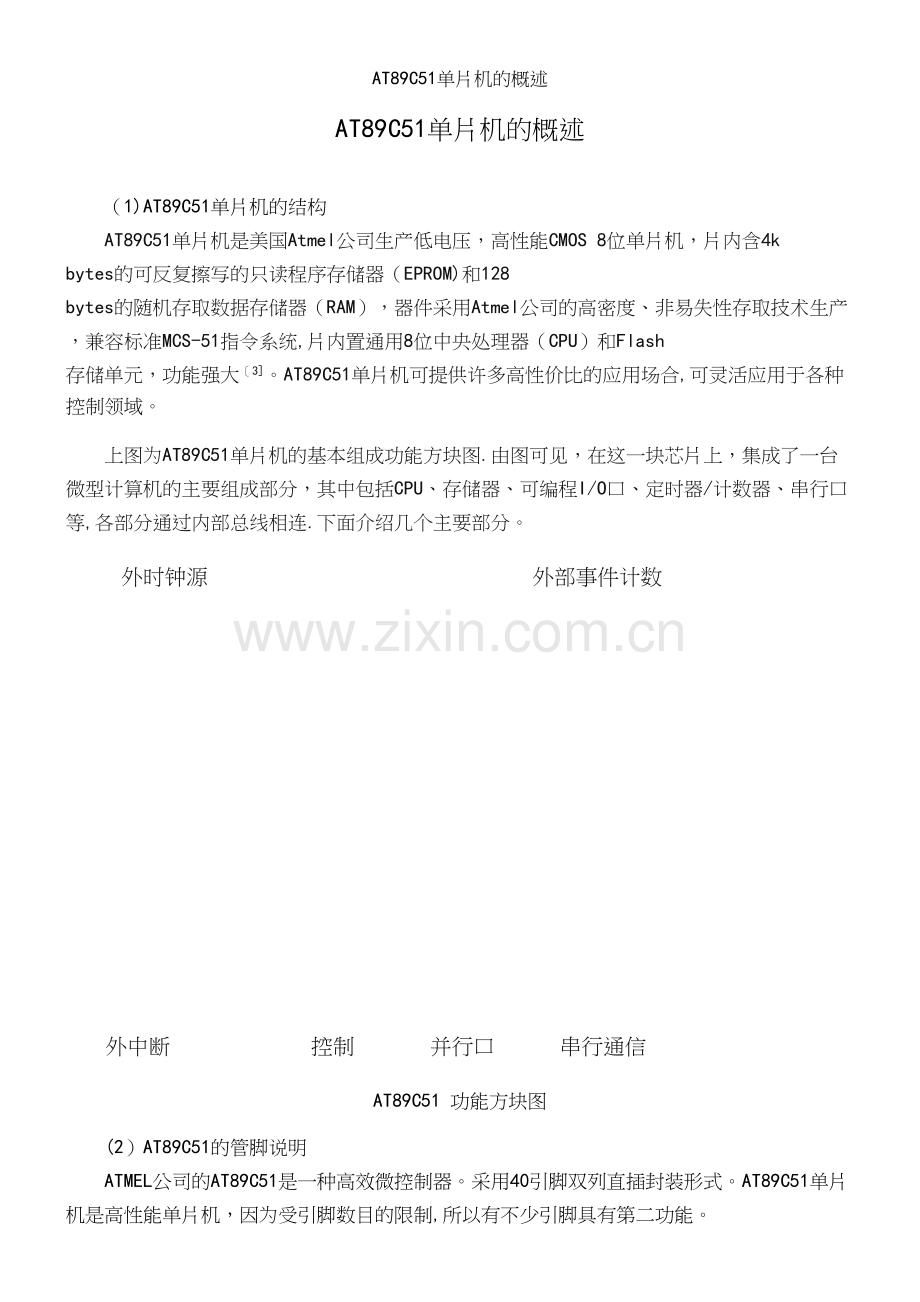

AT89C51单片机的概述AT89C51单片机的概述 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（AT89C51单片机的概述）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为AT89C51单片机的概述的全部内容。AT89C51单片机的概述（1)AT89C51单片机的结构AT89C51单片机是美国Atmel公司生产低电压，高性能CMOS 8位单片机，片内含4k bytes的可反复擦写的只读程序存储器（EPROM)和128 bytes的随机存取数据存储器（RAM），器件采用Atmel公司的高密度、非易失性存取技术生产，兼容标准MCS-51指令系统,片内置通用8位中央处理器（CPU）和Flash 存储单元，功能强大3。AT89C51单片机可提供许多高性价比的应用场合,可灵活应用于各种控制领域。上图为AT89C51单片机的基本组成功能方块图.由图可见，在这一块芯片上，集成了一台微型计算机的主要组成部分，其中包括CPU、存储器、可编程I/O口、定时器/计数器、串行口等,各部分通过内部总线相连.下面介绍几个主要部分。外时钟源 外部事件计数 外中断 控制 并行口 串行通信AT89C51 功能方块图(2）AT89C51的管脚说明ATMEL公司的AT89C51是一种高效微控制器。采用40引脚双列直插封装形式。AT89C51单片机是高性能单片机，因为受引脚数目的限制,所以有不少引脚具有第二功能。VCC：供电电压。GND：接地.P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入.P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FLASH编程时，P0 口作为原码输入口,当FLASH进行校验时，P0输出原码，此时P0外部必须被拉高。P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流.P1口管脚写入1后，被内部上拉为高，可用作输入,P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。 P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流,当P2口被写1时,其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时,P2口的管脚被外部拉低,将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址1时,它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号.P3口：P3口管脚是8个带内部上拉电阻的双向I/O口,可接收输出4个TTL门电流。当P3口写入1后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3口将输出电流.P3口也可作为AT89C51的一些特殊功能口，如下表所示：P3口管脚 备选功能P3.0 RXD(串行输入口）P3.1 TXD（串行输出口）P3。2 INT0（外部中断0）P3.3 INT1(外部中断1）P3。4 T0（记时器0外部输入）P3。5 T1（记时器1外部输入)P3。6 (外部数据存储器写选通）P3.7 （外部数据存储器读选通）P3口同时为闪烁编程和编程校验接收一些控制信号。RST：复位输入。当振荡器复位器件时,要保持RST脚两个机器周期的高电平时间。ALE/：当访问外部存储器时，地址锁存允许端的输出电平用于锁存地址的地址字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的.然而要注意的是：每当用作外部数据存储器时,将跳过一个ALE脉冲.如想禁止ALE的输出可在SFR8EH地址上置0.此时， ALE只有在执行MOVX，MOVC指令时ALE才起作用。PSEN：外部程序存储器的选通信号端。在由外部程序存储器取指期间，每个机器周期两次PSEN有效。但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现./VP:当保持低电平时，则在此期间外部程序存储器(0000HFFFFH），不管是否有内部程序存储器。注意加密方式1时，将内部锁定为RESET；当端保持高电平时,此间内部程序存储器。在FLASH编程期间，此引脚也用于施加12V编程电源.XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。XTAL2：反向振荡器的输出,如采用外部时钟源驱动器件，应不接.（3）振荡特性XTAL1和XTAL2分别为反向放大器的输入和输出。该反向放大器可以配置为片内振荡器。石晶振荡和陶瓷振荡均可采用。如采用外部时钟源驱动器件,XTAL2应不接。有余输入至内部时钟信号要通过一个二分频触发器，因此对外部时钟信号的脉宽无任何要求，但必须保证脉冲的高低电平要求的宽度.（4）芯片擦除整个PEROM阵列和三个锁定位的电擦除可通过正确的控制信号组合，并保持ALE管脚处于低电平10ms 来完成.在芯片擦操作中，代码阵列全被写“1且在任何非空存储字节被重复编程以前,该操作必须被执行。此外，AT89C51设有稳态逻辑，可以在低到零频率的条件下静态逻辑，支持两种软件可选的掉电模式。在闲置模式下,CPU停止工作。但RAM，定时器，计数器，串口和中断系统仍在工作.在掉电模式下，保存RAM的内容并且冻结振荡器，禁止所用其他芯片功能,直到下一个硬件复位为止。我们常见的单片机就是51系列，但是他们根据类型和特性不同分为好多种，此次设计我们选择了AT89C51单片机.MCS51是指由美国INTEL公司生产的一系列单片机的总称。INTEL公司将MCS51的核心技术授权给了很多其它公司，所以有很多公司在做以8051为核心的单片机，当然,功能或多或少有些改变，以满足不同的需求，其中89C51就是这几年在我国非常流行的单片机。89C51的特性像上面都罗列了，它的只读存储器即ROM是电可擦除的,也称为FLASHROM，这就方便了我们的使用，
