初二上物理凸透镜成像规律练习题.doc

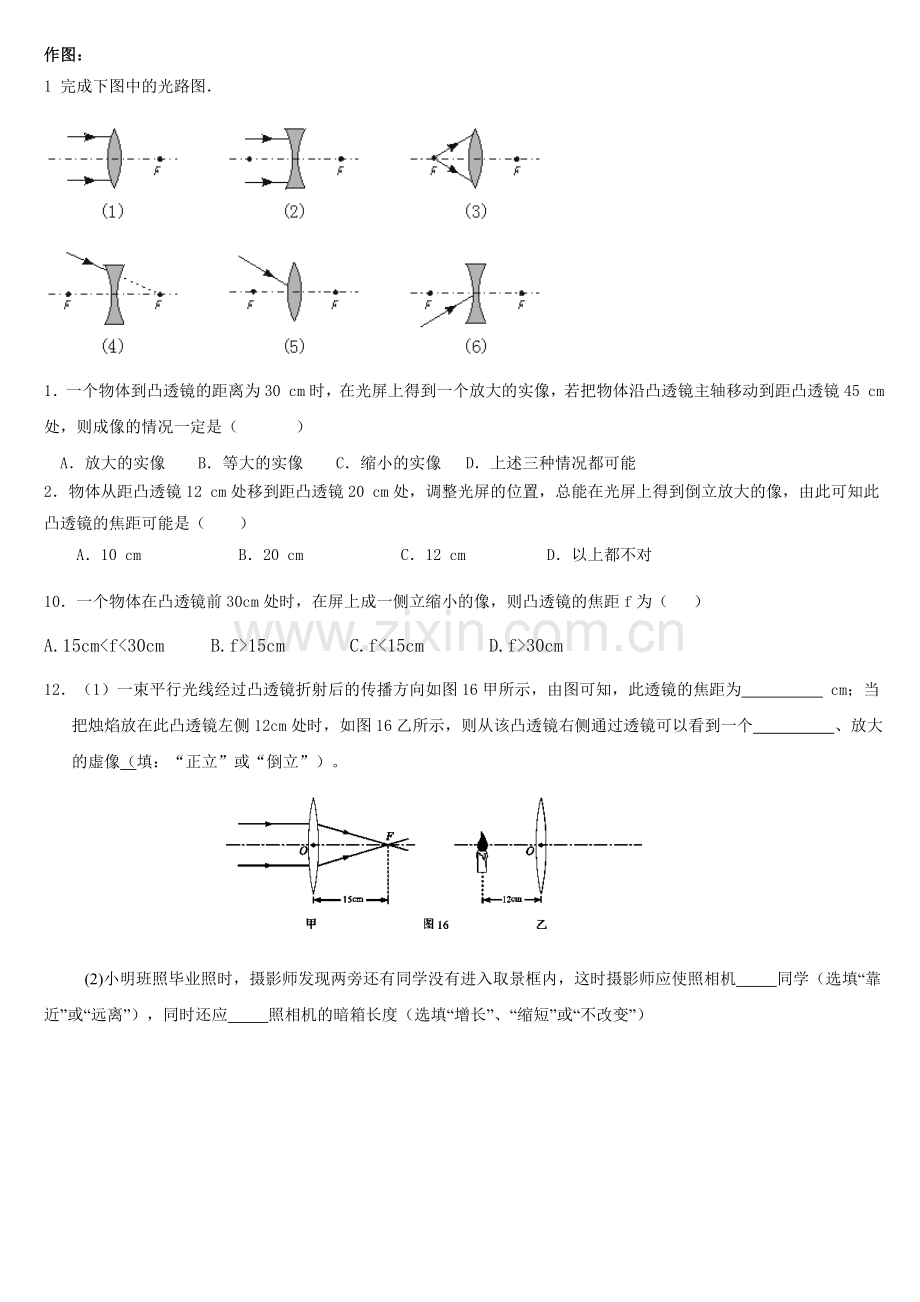

作图：
1 完成下图中的光路图．

1．一个物体到凸透镜的距离为30 cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜主轴移动到距凸透镜45 cm处，则成像的情况一定是（    ）
　A．放大的实像 B．等大的实像 C．缩小的实像 D．上述三种情况都可能
2．物体从距凸透镜12 cm处移到距凸透镜20 cm处，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知此凸透镜的焦距可能是（ ）
A．10 cm B．20 cm C．12 cm D．以上都不对
10．一个物体在凸透镜前30cm处时，在屏上成一侧立缩小的像，则凸透镜的焦距f为（  ）
A.15cm<f<30cm   B.f>15cm    C.f<15cm    D.f>30cm
12．（1）一束平行光线经过凸透镜折射后的传播方向如图16甲所示，由图可知，此透镜的焦距为 cm；当把烛焰放在此凸透镜左侧12cm处时，如图16乙所示，则从该凸透镜右侧通过透镜可以看到一个 、放大的虚像（填：“正立”或“倒立”）。

(2)小明班照毕业照时，摄影师发现两旁还有同学没有进入取景框内，这时摄影师应使照相机 同学（选填“靠近”或“远离”），同时还应 照相机的暗箱长度（选填“增长”、“缩短”或“不改变”）

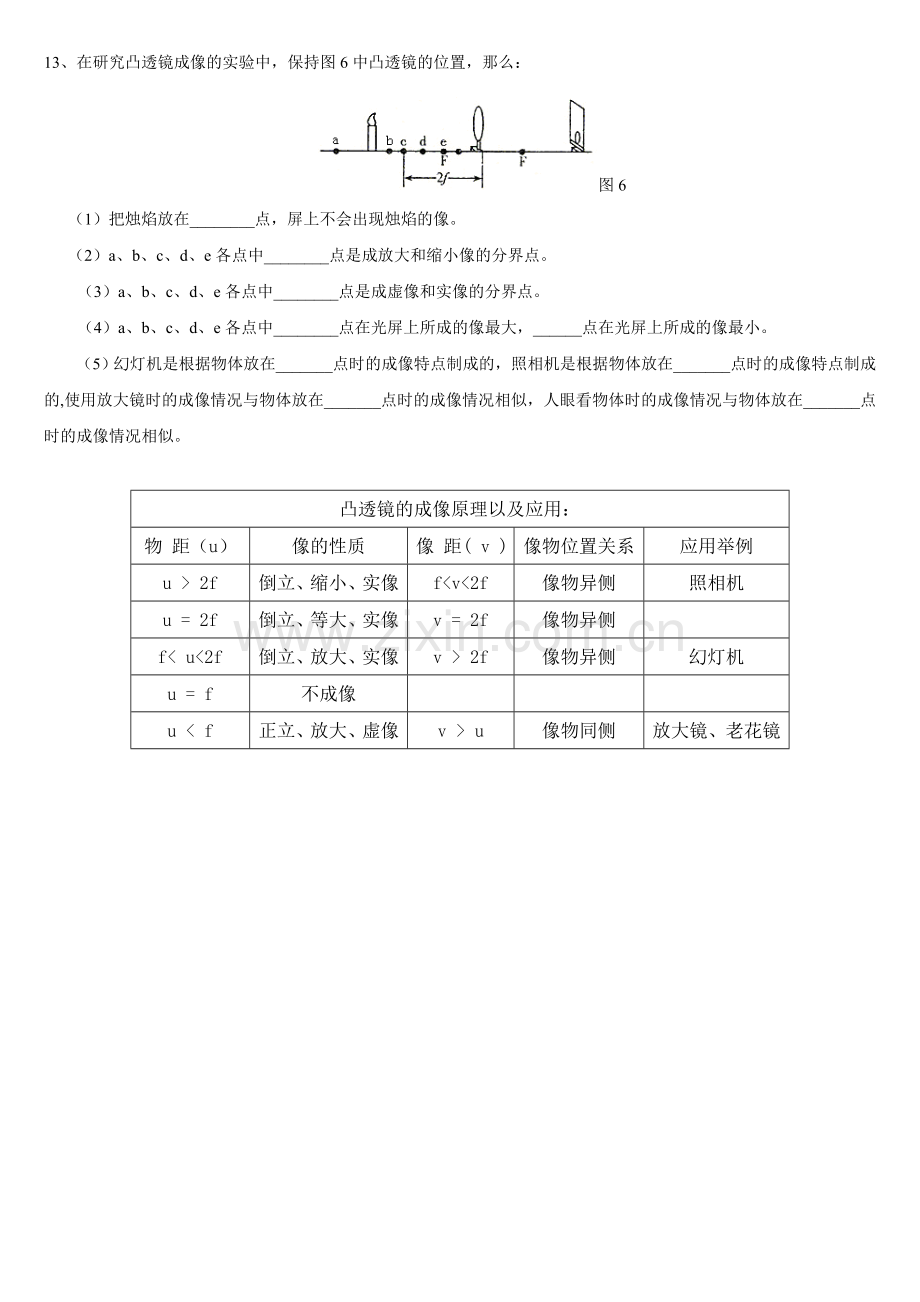

13、在研究凸透镜成像的实验中，保持图6中凸透镜的位置，那么：
图6
（1）把烛焰放在________点，屏上不会出现烛焰的像。
（2）a、b、c、d、e各点中________点是成放大和缩小像的分界点。
（3）a、b、c、d、e各点中________点是成虚像和实像的分界点。
（4）a、b、c、d、e各点中________点在光屏上所成的像最大，______点在光屏上所成的像最小。
（5）幻灯机是根据物体放在_______点时的成像特点制成的，照相机是根据物体放在_______点时的成像特点制成的,使用放大镜时的成像情况与物体放在_______点时的成像情况相似，人眼看物体时的成像情况与物体放在_______点时的成像情况相似。

凸透镜的成像原理以及应用：
物 距（u）
像的性质
像 距( v )
像物位置关系
应用举例
u > 2f
倒立、缩小、实像
f<v<2f
像物异侧
照相机
u = 2f
倒立、等大、实像
v = 2f
像物异侧

f< u<2f
倒立、放大、实像
v > 2f
像物异侧
幻灯机
u = f
不成像

u < f
正立、放大、虚像
v > u
像物同侧
放大镜、老花镜
