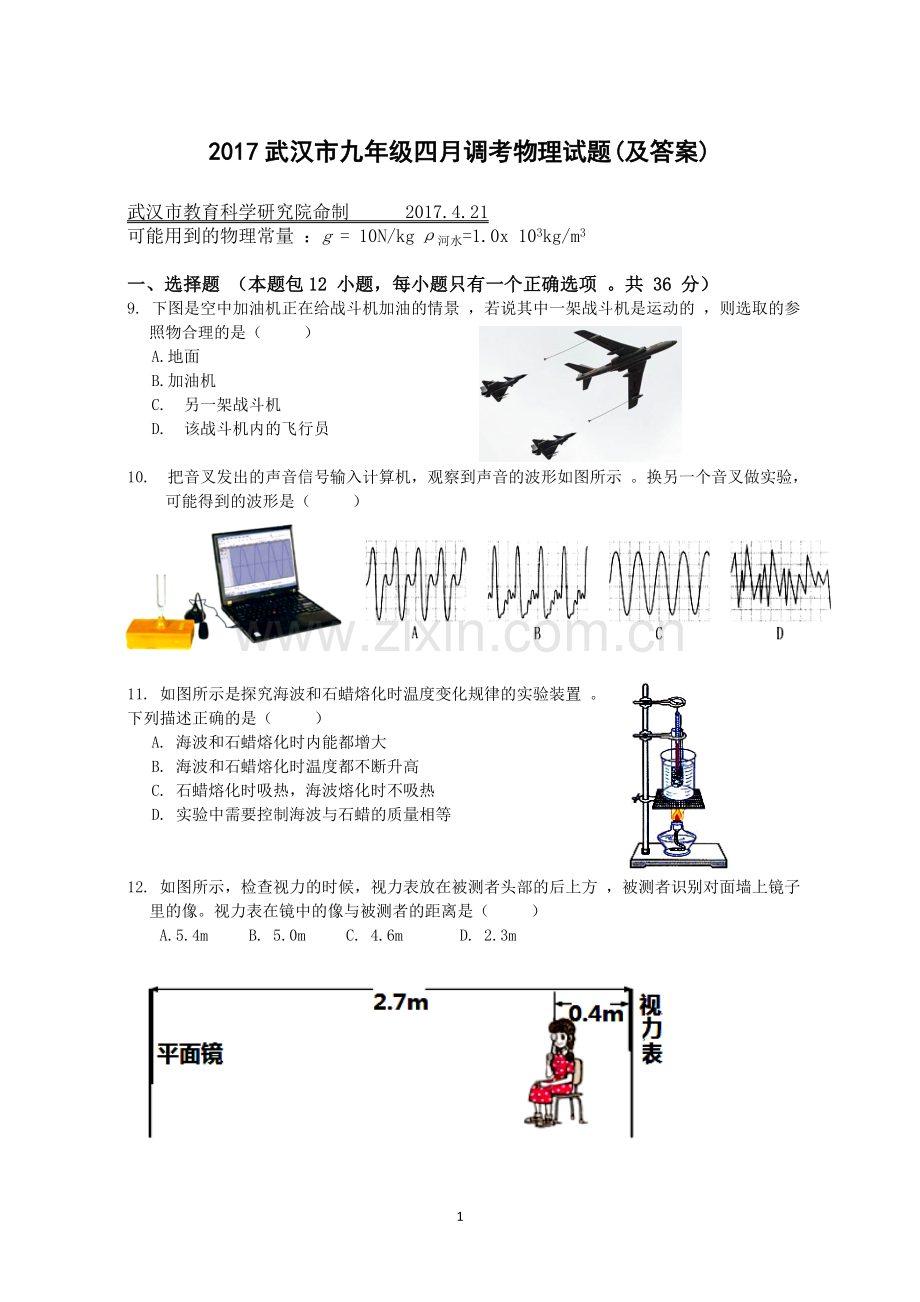

2017武汉市九年级四月调考物理试题(及答案)

武汉市教育科学研究院命制 2017.4.21
可能用到的物理常量 ：g = 10N/kg ρ河水=1.0x 103kg/m3

一、选择题 （本题包12 小题，每小题只有一个正确选项 。共 36 分）
9. 下图是空中加油机正在给战斗机加油的情景 ，若说其中一架战斗机是运动的 ，则选取的参照物合理的是（ ）
A.地面
B.加油机
C. 另一架战斗机
D. 该战斗机内的飞行员

10. 把音叉发出的声音信号输入计算机，观察到声音的波形如图所示 。换另一个音叉做实验，可能得到的波形是（ ）

11. 如图所示是探究海波和石蜡熔化时温度变化规律的实验装置 。
下列描述正确的是（ ）
A. 海波和石蜡熔化时内能都增大
B. 海波和石蜡熔化时温度都不断升高
C. 石蜡熔化时吸热，海波熔化时不吸热
D. 实验中需要控制海波与石蜡的质量相等

12. 如图所示，检查视力的时候，视力表放在被测者头部的后上方 ，被测者识别对面墙上镜子里的像。视力表在镜中的像与被测者的距离是（ ）
A.5.4m B. 5.0m C. 4.6m D. 2.3m

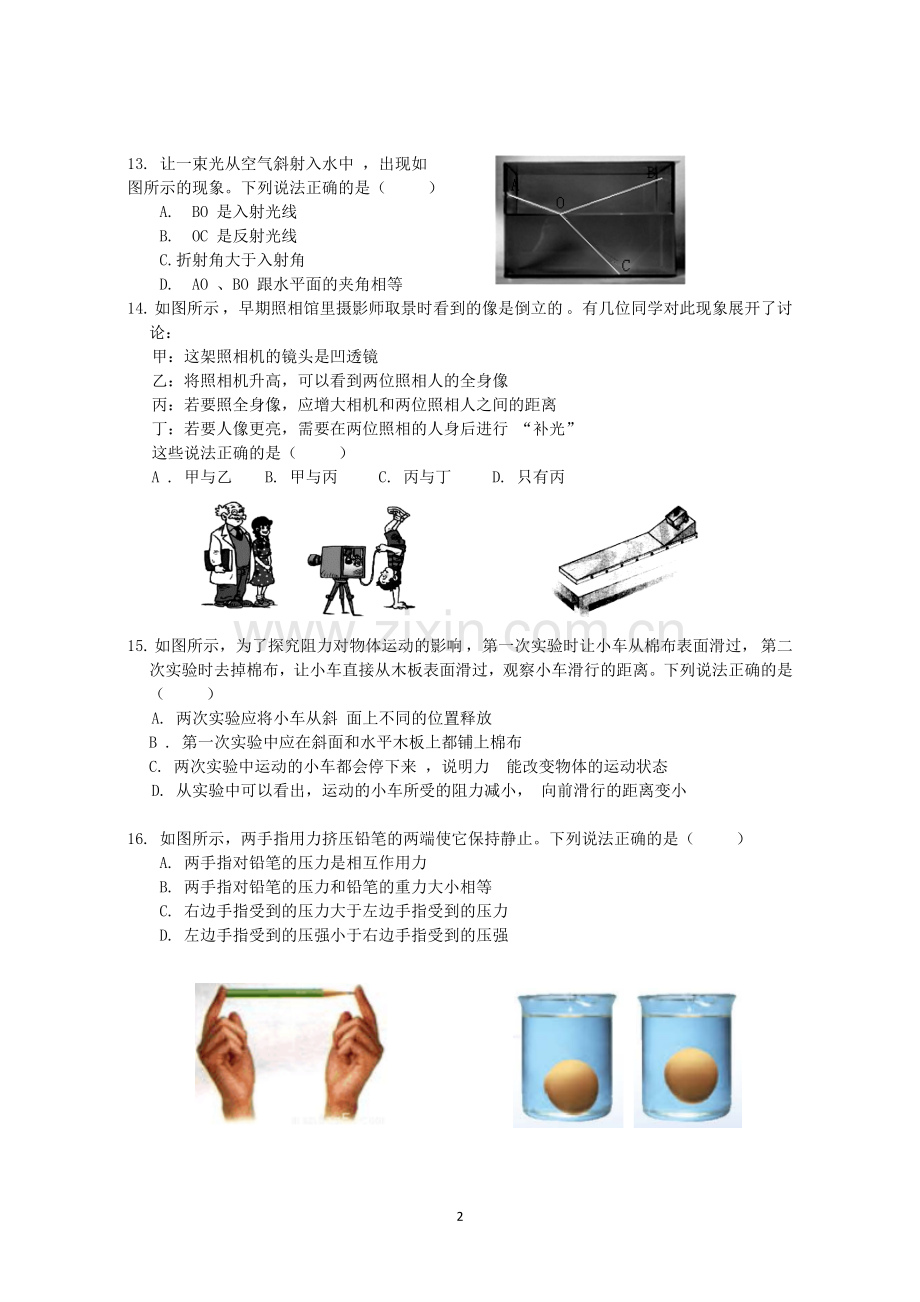

13. 让一束光从空气斜射入水中 ，出现如
图所示的现象。下列说法正确的是（ ）
A. BO 是入射光线
B. OC 是反射光线
C.折射角大于入射角
D. AO 、BO 跟水平面的夹角相等
14. 如图所示 ，早期照相馆里摄影师取景时看到的像是倒立的 。有几位同学对此现象展开了讨论：
甲：这架照相机的镜头是凹透镜
乙：将照相机升高，可以看到两位照相人的全身像
丙：若要照全身像，应增大相机和两位照相人之间的距离
丁：若要人像更亮，需要在两位照相的人身后进行 “补光”
这些说法正确的是（ ）
A . 甲与乙 B. 甲与丙 C. 丙与丁 D. 只有丙

15. 如图所示，为了探究阻力对物体运动的影响 ，第一次实验时让小车从棉布表面滑过， 第二次实验时去掉棉布，让小车直接从木板表面滑过，观察小车滑行的距离。下列说法正确的是（ ）
A. 两次实验应将小车从斜 面上不同的位置释放
B . 第一次实验中应在斜面和水平木板上都铺上棉布
C. 两次实验中运动的小车都会停下来 ，说明力 能改变物体的运动状态
D. 从实验中可以看出，运动的小车所受的阻力减小， 向前滑行的距离变小

16. 如图所示，两手指用力挤压铅笔的两端使它保持静止。下列说法正确的是（ ）
A. 两手指对铅笔的压力是相互作用力
B. 两手指对铅笔的压力和铅笔的重力大小相等
C. 右边手指受到的压力大于左边手指受到的压力
D. 左边手指受到的压强小于右边手指受到的压强

17. 如图所示，将同一枚新鲜的鸡蛋分别浸入盛有水和浓盐水的容器中，静置一会儿，出 现如图所示的现象。下列说法正确的是（ ）
A.水的密度比鸡蛋的密度大
B. 左图中鸡蛋对杯底一定有压力
C. 两种情况下鸡蛋所受的浮力相等
D. 往浓盐水中再加一些盐，鸡蛋静止后所受的浮力比原来大

18. 如图为某试验中的太阳能汽车，下列有关说法不正
确的是（ ）
A. 太阳能电池是将太阳能直接转化为电能
B. 太阳能汽车行驶时是将太阳能直接转化为机械能
C. 太阳能汽车在快速行驶时对地面的压力比静止时小
D. 太阳能汽车表面光滑有利于减小空气阻力

19. 如图是某校展示柜内的光压风车。风车玻璃罩内大部分空气被抽走，每个叶片两面分 别为黑白两色，由于黑色表面吸收热辐射能力强，当用强光照
射风车时，黑色叶片这一面的温度比白色的一面高，因此它们
对附近的空气加热程度不一样，使叶片旋转。 下列有关光压
风车的说法不正确的是（ ）
A. 黑色叶片附近空气分子的热运动剧烈些
B . 玻璃罩内大部分空气被抽走，罩内空气密度变小
C. 将大部分空气抽走是为了减小叶片旋转时所受的空气阻力
D. 从上往下看，风车叶片应沿顺时针方向旋转

20. 如图所示是简易电子距离测量仪电路，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5Ω，电路各部分均接触良好，物体M 只能在导轨上做直线运动，并带动与之相连 的金属滑片 P 移动。闭合开关，当金属滑片P置于电阻丝中点时，电压表和电流表示数分别为1.5V和0.2A，由此可知（ ）
A. 电源电压为 l.5V
B. 电阻丝总长为15cm
C. 物体 M 移动时，电路消耗的功率始终为 0.6W
D. 当电压表示数为0.5V 时，物体M向左移动了10cm

二、非选择题 （本题包括 7 小题，共34 分）
21 . (3 分） 如图所示是某品牌 “共享单车” ，使用前用户需用手机扫描 “二维码 ＂，将信息发送给管理平台 ，平台将信息发回给单车自动开锁，
这些过程中都是利用________来传递信息的 。用户骑行时还
会带动车上的小型发电机发电，给车上的车锁组件、联网模
块等提供电能，这种发电机的原理是____________。某用户
以5m/s的速度在绿道上骑行18km，需要________h。

22 . (4 分） 排水量为1000t 的轮船在河水中航行 ，满载时船及所装货物总重是______ N ，所受河水的浮力是________N，船排开河水的体积是_______ m3。满载时，若船底最深处离水面的距离为4m ，则最深处受到水的压强为______ Pa。
23. (4 分） 图甲所示的电路中 ，电源电压为3V 保持不变 ，闭合开关后，小灯泡 L1 比L2亮一些，两灯泡的连接方式是____________。若两灯泡的 I-U 图象如图乙所示，则此时灯也 L1 的电阻是_________Ω，通过灯泡L2的电流_______A ，电路消耗的总功率是__________W。

24. ( 4 分） 在做 “探究杠杆的平衡条件” 的实验中：
（1）某同学将杠杆中点置于支架上，当杠杆静止时，发现杠杆的左端上翘，他应将杠杆两端的平衡螺母向____________ （选填 “左” 或 “右” ）调节，使杠杆_________。
（2）如图甲所示，该同学在杠杆左端图示位置挂上3个钩码，每个钩码重 1N ，为使杠杆在水平位置平衡，他在图中 A 处施加一个竖直向上的力F1 , F1 的大小为_______N 。
（3）如图乙所示，撤去力 F1 ，改在杠杆右端 B 处施加一个斜向下的力F2，仍使杠杆在 水平位置平衡 。请在图乙中画出力F2的力臂。

25.( 5 分) 为了探究影响电磁铁磁性强弱的因素，某同学用铁钉制成简易电磁铁甲 、乙， 并设计了如图所示的电路 。

（1） 当滑动变阻器滑片向左移动时 ，电路中的电流_________（选填 “变大 ” “不变” 或 “变小”），电磁铁吸引大头针的个数_____________（选填 “增多” “不变” 或 “减少”） ，说明电磁铁磁性___________（选填 “变强” “不变” 或 “变弱”）。
（2）根据图示的情景可知，电磁铁_______（ 选填 “甲” 或 “乙” ）的磁性较强，电磁铁甲的上端是______极。

26. ( 5 分) 为了测量一只额定电压为 6V 的小灯泡的额定功率，某同学设计了如图甲所示 的电路，实验中电源电压保持 8V 不变。

（1） 请你根据该同学的电路图 ，用笔画线代替导线 ，将图乙中的电路连接完整 。
（2） 实验中调节滑动变阻器的滑片 ，当电压表示数为 2V 时，电流表示数为 0.2A ，小 灯泡的额定功率为__________W 。继续移动滑片，使电压表指针刚好满偏，此时小灯泡的 电阻_______30Ω（选填 “大于” 吗于” 或 “小于” ），理由是_________________。

27. ( 9 分）在建的武汉中心大厦高 438 米，其中 87 层至 88 层会建成封闭式的超大环 廊， 作为观光景点对市民开放。
（1）大厦在夏天会给自己“冲凉”， 夏季用电高峰时，蓄水池中的冷水将在大厦内层混凝土墙壁中的水管内循环流动，通过__________方式为整个大楼降温。水对调节温度有很好的作用，是因为_______________。
（2）市民搭乘电梯从地面升至 410m 高的观光环廊， 仅需 40秒。电梯轿厢上升时的工作原理如图所示。
①电梯匀速上升时 ，请在图中画出轿厢内的人所受力的示意图。
②若轿厢满载时总质量为2.2t ，对重质量为1.8t，
不计钢绳和滑轮的重力及摩擦，试求轿厢满载从地面升
至观光环廊时电动机输出的功率。

参考答案：

一、选择题
题 号
9
10
11
12
13
14
选 项
A
C
A
B
D
D
题 号
15
16
17
18
19
20
选 项
C
D
B
B
D
C

21. 电磁波 电磁感应 1
22. 107 107 103 4×104
23. 并 7.5 0.2 1.8
24. (1) 左 在水平位置平衡 (2)6 (3)略
25. 变大 增多 变强 乙 S(南)
26. (1)图略
(2)1.2 小于 小灯泡实际功率减小，温度降低，电阻变小
27.
F
(1)热传递 水的比热容较大
(2) ①如图

G

② 41kW
