AutoCAD2007中文版应用教程周健第8章文本注释与尺寸标注.ppt

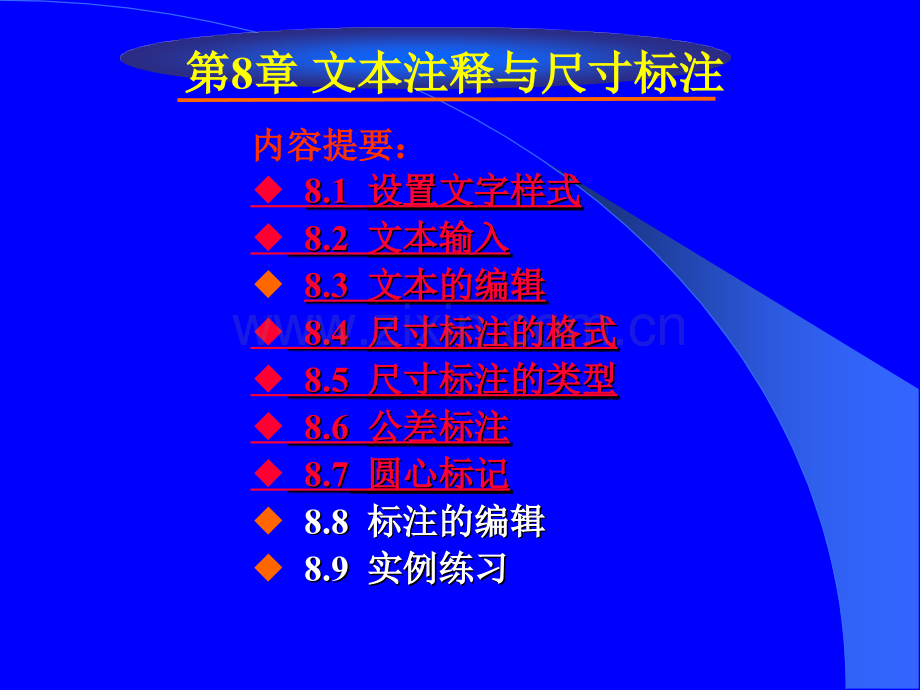

第第8章章 文本注释与尺寸标注文本注释与尺寸标注 内容提要：内容提要：8.1 8.1 设置文字样式设置文字样式设置文字样式设置文字样式 8.2 8.2 文本输入文本输入文本输入文本输入 8.3 8.3 文本的编辑文本的编辑文本的编辑文本的编辑 8.4 8.4 尺寸标注的格式尺寸标注的格式尺寸标注的格式尺寸标注的格式 8.5 8.5 尺寸标注的类型尺寸标注的类型尺寸标注的类型尺寸标注的类型 8.6 8.6 公差标注公差标注公差标注公差标注 8.78.7 圆心标记圆心标记圆心标记圆心标记 8.88.8 标注的编辑标注的编辑标注的编辑标注的编辑 8.98.9 实例练习实例练习实例练习实例练习8.1 设置文字样式l不管是文本注释还是尺寸标注前，一般都要先设置文字样式，即输入文字的外观。当然也可以使用默认的样式（standard）。设置文字样式的方法有：l方法一：单击菜单“格式”“文字样式.”l方法二：在命令行输入“style”然后按键 8.2.1 单行文本注释l如果输入的文字较少且由同高度、同倾斜角度的相同样式的文字组成,则可用单行文字来注释单行文本。注释单行文本一行是一个实体，可单独编辑。注释单行文字命令的输入方法有：l方法一：单击菜单“绘图”“文字”“单行文字”l方法二：在命令行输入“dtext”然后按键8.2 文本输入 8.2.1 单行文本注释单行文本注释 8.2.2 多行文本的输入多行文本的输入 8.2.1 单行文本注释l如果输入的文字较少且由同高度、同倾斜角度的相同样式的文字组成,则可用单行文字来注释单行文本。注释单行文本一行是一个实体，可单独编辑。注释单行文字命令的输入方法有：l方法一：单击菜单“绘图”“文字”“单行文字”l方法二：在命令行输入“dtext”然后按键8.2.2 多行文本的输入l如果输入的文本较多，可用多行文本输入的方法输入。用多行文本输入的文本是一个实体，只能整体进行编辑。输入多行文本的方法有：l方法一：单击菜单“绘图”“文字”“多行文字”l方法二：在命令行输入“mtext”然后按键l方法三：单击绘图工具栏按钮 8.3 文本的编辑l要对输入的文字进行修改，可用文字编辑命令。文字编辑命令的输入方法有：l方法一：单击菜单“修改”“对象”“文字”“编辑.”l方法二：在命令行输入“ddeditt”然后按键8.4 尺寸标注的格式l在精确的图件中，经常要表示出所绘制的线段、角度等的大小，这就是尺寸标注。尺寸标注的方法一般都可通过单击菜单“标注”或标注工具栏来实现。“标注”子菜单如图8-7所示，菜单标注工具栏 8.5 尺寸标注的类型 8.5.1 直线型尺寸标注直线型尺寸标注 8.5.2 弧型标注弧型标注 8.5.3 角度标注角度标注 8.5.4 坐标标注坐标标注 8.5.5 引线标注引线标注 8.5.1 直线型尺寸标注l直线型尺寸标注可标注水平方向尺寸、垂直方向尺寸、倾斜方向尺寸、基线尺寸、连续尺寸。l1线性标注l2对齐标注l3基线标注l4连续标注1线性标注l如果需标注水平方向尺寸、垂直方向尺寸，可用线性标注。线性标注命令的输入方法有：l方法一：单击菜单“标注”“线性”l方法二：在命令行输入“dimlinear”然后按键l方法三：单击标注工具栏按钮8.5 尺寸标注的类型 8.5.1 直线型尺寸标注 l1线性标注 l2对齐标注 l3基线标注 l4连续标注 1线性标注l如果需标注水平方向尺寸、垂直方向尺寸，可用线性标注。线性标注命令的输入方法有：l方法一：单击菜单“标注”“线性”l方法二：在命令行输入“dimlinear”然后按键l方法三：单击标注工具栏按钮2对齐标注l如果需标注与线段平行的尺寸，可用对齐标注。对齐标注命令的输入方法有：l方法一：单击菜单“标注”“对齐”l方法二：在命令行输入“dimaligned”然后按键l方法三：单击标注工具栏按钮3基线标注l如果要标注的尺寸是基于某同一条尺寸界线，可用基线标注。基线标注命令的输入方法有：l方法一：单击菜单“标注”“基线”l方法二：在命令行输入“dimbaseline”然后按键l方法三：单击标注工具栏按钮4连续标注l如果要标注的起始界线是上一个标注的终止界线，可用连续标注。连续标注命令的输入方法有：l方法一：单击菜单“标注”“连续”l方法二：在命令行输入“dimcontinue”然后按键l方法三：单击标注工具栏按钮8.5 尺寸标注的类型 8.5.2 弧型标注 l1半径标注 l2直径标注 l3折弯标注 l4弧长标注 1半径标注l如果要标注圆或圆弧半径，可用半径标注。半径标注命令输入方法有：l方法一：单击菜单“标注”“半径”l方法二：在命令行输入“dimradius”然后按键l方法三：单击标注工具栏按钮2直径标注l如果要标注圆或圆弧直径，可用直径标注。直径标注命令输入方法有：l方法一：单击菜单“标注”“直径”l方法二：在命令行输入“dimdiameter”然后按键l方法三：单击标注工具栏按钮3折弯标注l如标注的半径需带有一定的折弯，可用折弯标注。折弯标注命令的输入方法有：中心位置折弯位置尺寸线位置AABBCCl方法一：单击菜单“标注”“折弯”l方法二：在命令行输入“dimjogged”然后按键l方法三：单击标注工具栏按钮4弧长标注l如果要标注圆弧的长度，可用弧长标注。图8-34 折弯标注示例l弧长标注命令的输入方法有：l方法一：单击菜单“标注”“弧长”l方法二：在命令行输入“dimarc”然后按键l方法三：单击标注工具栏按钮l如果需标注两直线之间或圆弧的圆心角，可用角度标注。角度标注的命令输入方法有：l方法一：单击菜单“标注”“角度”l方法二：在命令行输入“dimangular”然后按键l方法三：单击标注工具栏按钮8.5.3 角度标注8.5.4 坐标标注l如果需要标注图形中某些特殊点的坐标，可用坐标标注。坐标标注命令输入方法有：l方法一：单击菜单“标注”“坐标”l方法二：在命令行输入“dimangular”然后按键l方法三：单击标注工具栏按钮8.5.5 引线标注l如果需引线与说明的文字一起标注，可使用引线标注。引线标注命令的输入方法有：l方法一：单击菜单“标注”“引线”l方法二：在命令行输入“qleader”然后按键l方法三：单击标注工具栏按钮8.6 公差标注l如果要输入形位公差，可用公差标注。公差标注命令的输入方法有：l方法一：单击菜单“标注”“公差.”l方法二：在命令行输入“tolerance”然后按键l方法三：单击标注工具栏按钮8.7 圆心标记l如果需对圆心做标记，可用圆心标记。圆心标记命令的输入方法有：l方法一：单击菜单“标注”“圆心标记”l方法二：在命令行输入“dimcenter”然后按键l方法三：单击标注工具栏按钮8.8 标注的编辑 l1全部修改某一种标注样式 l2修改标注文字的位置 l3修改标注文字的精度 l4修改尺寸接线的倾斜角度 l5修改标注文字的内容 1全部修改某一种标注样式 l如果要对某一个图形文件中的某一种标注样式全部做修改，可通过单击菜单“格式”“标注样式”重新设置该标注样式，然后同名保存 2修改标注文字的位置l如果只需修改标注文字的位置，方法有：l方法一：单击菜单“标注”“对齐文字”l方法二：选住需修改的标注，右键在弹出的快捷菜单中选择“标注文字位置”然后根据需要选择子命令。3修改标注文字的精度l如果需修改标注文字的小数位数，可先选住需修改的标注，右键在弹出的快捷菜单中选择“精度”（如图8-51所示）然后根据需要选择子命令即可。4修改尺寸接线的倾斜角度l如果只需修改尺寸界限的倾斜角度，快速的方法是：单击菜单“标注”“倾斜”。5修改标注文字的内容l如果需用新的标注内容替代已有的标注内容，方法有：l方法一：单击菜单“修改”“分解”，分解标注，然后进行编辑l方法二：单击标注工具栏按钮或输入“dimedit”命令，然后命令窗口将出现如下提示：8.9 实例练习 创建一种标注样式，并标注图形 操作步骤为:l1）单击菜单“样式”“标注样式”。在弹出的“标注样式管理器”对话框中选择“新建”按钮，在弹出的“创建新标注样式”对话框中输入新样式名，如：测绘图式标注。如图8-53所示。l2）单击菜单“标注”“线性标注”，标注一条边的尺寸，如图8-54所示。从图8-54的标注中可以发现存在的问题是：箭头太大，文字的太高。l3）单击菜单“样式”“标注样式”。在弹出的“标注样式管理器”对话框中选择测绘图式标注，然后单击“修改”按钮，在弹出的“修改标注样式”对话框中将“符号和箭头”选项卡中的肩头大小文本编辑框中输入一个较小的数值；将“文字”选项卡中的文字高度文本编辑框中输入一个较小的数值，确定后效果。l4）从8-56所示的标注中可以发现存在的问题是：起点偏移量太大，超出尺寸线的量也大，文字从尺寸线偏移的量也大。重复步骤3），将上述数值分别改小，经过反复调节，最后的标注效果.在线教务辅导网：在线教务辅导网：http:/ 更多课程配套课件资源请访问在线教务辅导网更多课程配套课件资源请访问在线教务辅导网
