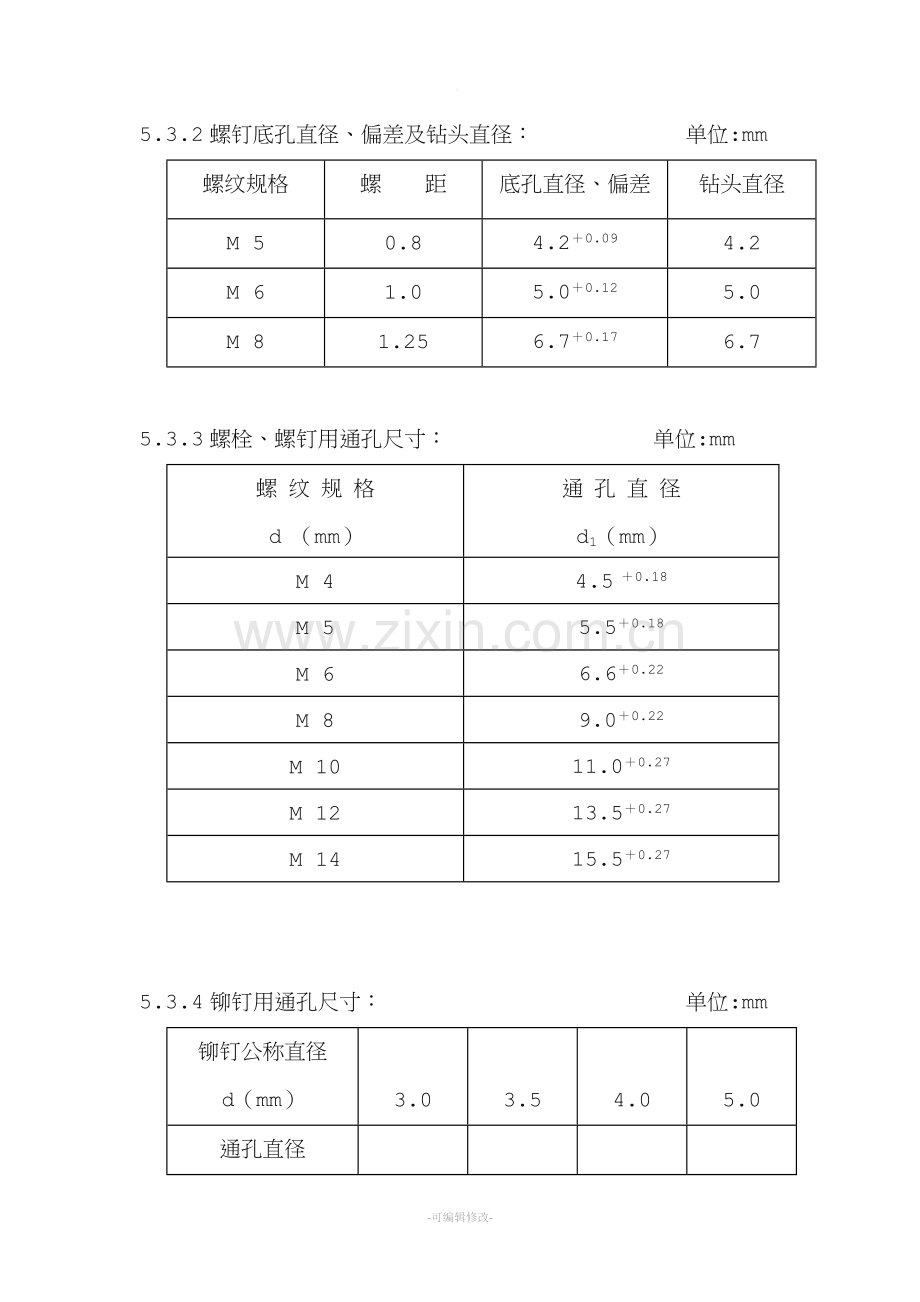

。 5.3.2螺钉底孔直径、偏差及钻头直径: 单位:mm 螺纹规格 螺 距 底孔直径、偏差 钻头直径 M 5 0.8 4.2+0.09 4.2 M 6 1.0 5.0+0.12 5.0 M 8 1.25 6.7+0.17 6.7 5.3.3螺栓、螺钉用通孔尺寸: 单位:mm 螺 纹 规 格 d (mm) 通 孔 直 径 d1(mm) M 4 4.5 +0.18 M 5 5.5+0.18 M 6 6.6+0.22 M 8 9.0+0.22 M 10 11.0+0.27 M 12 13.5+0.27 M 14 15.5+0.27 5.3.4铆钉用通孔尺寸: 单位:mm 铆钉公称直径 d(mm) 3.0 3.5 4.0 5.0 通孔直径 (mm) 3.1+0.18 3.6 +0.18 4.1 +0.18 5.2 +0.18 5.3.5自攻钉底孔直径 : 单位:mm 螺 纹 规 格 (mm) 最小底孔直径 (mm) 最大底孔直径 (mm) ST 3.9 3.24 3.29 ST 4.2 3.43 3.48 ST 4.8 4.015 4.065 ST 5.5 4.735 4.785 ST 6.3 5.475 5.525 5.3.6螺钉、自攻钉用沉孔尺寸: a.沉头、半沉头螺钉用沉孔尺寸: 单位:mm 螺 纹 规 格 M 4 M 5 M 6 d 2 9.6 +0.22 10.6 +0.27 12.8 +0.27 t≈ 2.7 2.7 3.3 d 1 4.5 +0.18 5.5 +0.18 6.6 +0.22 α 90°-2° b.沉头、半沉头自攻螺钉用沉孔尺寸: 单位:mm 螺 纹 规 格 ST 3.9 ST 4.2 ST 4.8 ST 5.5 ST6.3 d 2 9.1 +0.22 9.4 +0.22 10.4 +0.27 11.5 +0.27 12.6 +0.27 t≈ 2.5 2.6 2.8 3.0 3.2 d 1 4.1 +0.18 4.5 +0.18 5.1 +0.18 5.8 +0.18 6.7 +0.22 α 90°-2° 5.3.7圆柱头螺钉用圆柱头沉孔尺寸: 圆柱头螺钉用圆柱头沉孔尺寸 单位:mm 螺 纹 规 格 M 4 M 5 M 6 d 2 6.0+0.22 10.0 +0.22 11.0 +0.27 t≈ 4.6 5.7 6.8 d 1 4.5 +0.18 5.5 +0.18 6.6 +0.22 检验: 按图样和本章规定进行检验。 THANKS !!! 致力为企业和个人提供合同协议,策划案计划书,学习课件等等 打造全网一站式需求 欢迎您的下载,资料仅供参考 -可编辑修改-
