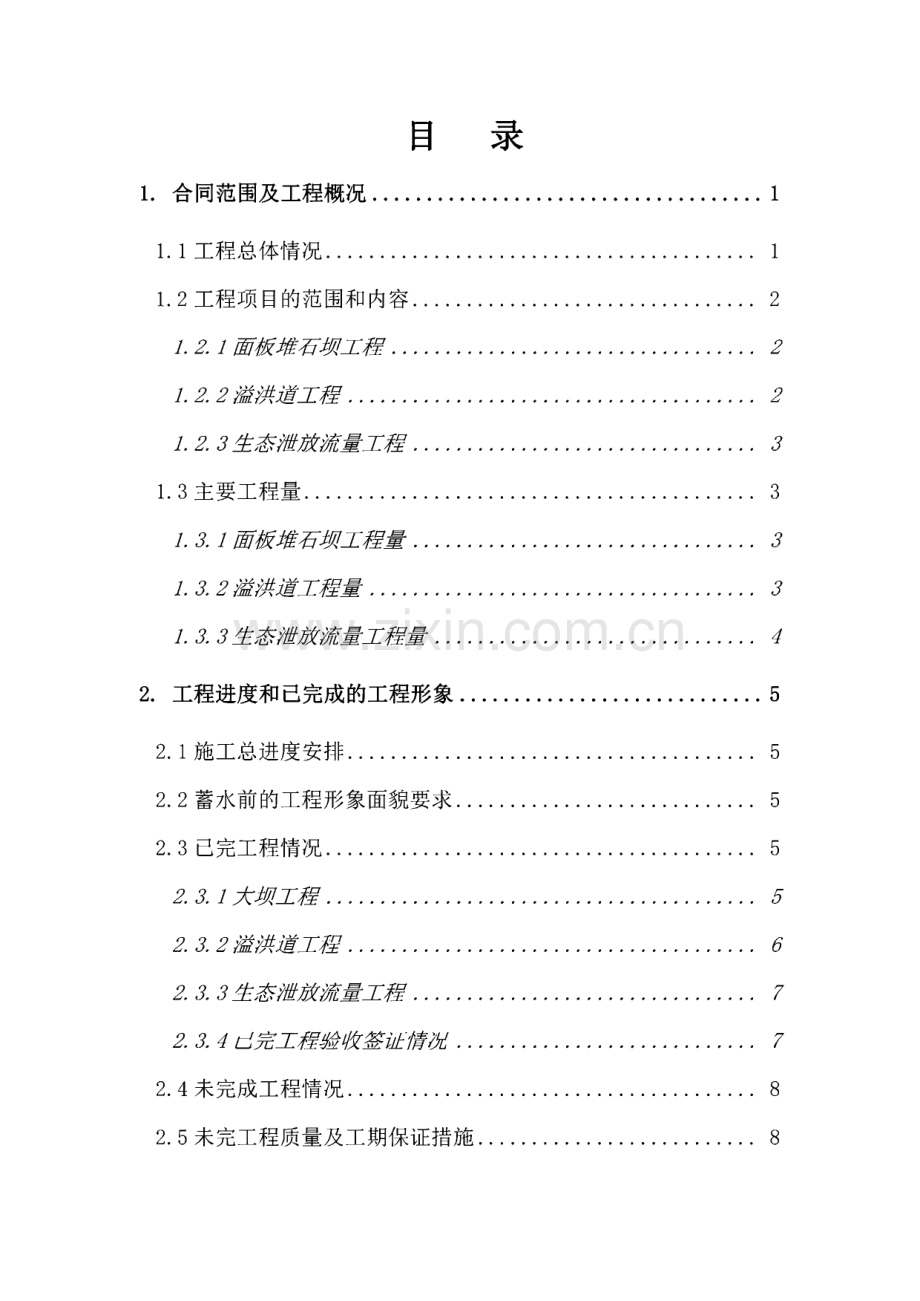

双沟水电站大坝及溢洪道工程（初稿）畲水安全鉴定施工自检报告目录1.合同范围及工程概况.11.1 工程总体情况.11.2 工程项目的范围和内容.21.2.1面板堆石坝工程.21.2.2溢洪道工程.21.2.3生态泄放流量工程.31.3主要工程量.31.3.1面板堆石坝工程量.31.3.2溢洪道工程量.31.3.3生态泄放流量工程量.42.工程进度和已完成的工程形象.52.1施工总进度安排.52.2蓄水前的工程形象面貌要求.52.3已完工程情况.52.3.1大坝工程.52.3.2溢洪道工程.62.3.3生态泄放流量工程.72.3.4已完工程验收签证情况.72.4未完成工程情况.82.5未完工程质量及工期保证措施.82.5.1混凝土施工质量控制措施.82.5.2工期保证措施.93.施工质量管理情况.93.1机构设置.93.2质量体系文件.103.3工程质量控制依据.103.3.1主要的测量技术标准及规范.103.3.2施工现场试验执行标准和规范.113.3.3质量管理检验标准及规范.133.4施工过程质量控制实施情况.153.5质量验收实施情况.163.5.1工程项目划分情况.163.5.2工程质量验收与质量评定情况.164.主要原材料的质量控制情况及成果.174.1 水泥.184.2骨料.184.3钢材.194.4外加剂.214.5掺和料.214.6止水材料.225.主体建筑物施工质量及检测成果分析.245.1 面板堆石坝工程.245.1.1石方开挖质量控制.245.1.2基础处理的质量控制.295.1.3坝体填筑的质量控制.325.1.4辅助防渗体填筑的质量控制.405.1.5固坡砂浆的质量控制.425.1.6混凝土浇筑的质量控制.445.1.7接缝止水施工的质量控制.585.1.8大坝混凝土轮廓尺寸检测成果.605.1.9缺陷处理.错误!未定义书签。5.2溢洪道工程.635.2.1石方开挖质量控制.635.2.2锚喷支护的质量控制.665.2.3混凝土浇筑的质量控制.705.2.4溢洪道混凝土轮廓尺寸检测成果.785.2.5缺陷处理.795.3泄放生态流量工程.795.3.1石方明挖质量控制.795.3.2石方井挖质量控制.815.3.3缺陷处理.826.工程质量评价.826.1工程建议及解决措施.826.1.1生态流量工程进水口封堵预案.836.1.2导流洞封堵方案.836.2工程质量验收评定情况.856.3工程质量评价.861.合同范围及工程概况1.1 工程总体情况双沟水电站工程位于小山电站下游，距小山水电站32km,为松江河梯级电站第 二级电站，也是松江河梯级电站最大的一级电站，具有调节性能好（多年调节水库）、水头高、装机容量大、发电量多等特点。水库坝址以上集水面积1664km多年平 均流量28m7so双沟水电站是以发电为主，兼顾下游抚松镇防洪。水库正常蓄水位585m,其相 应库容为3.54X10 死水位567m,有效库容1.45 X 108 nl3。电站装单机容量为 140MW水轮发电机组2台，总装机容量280MW,保证出力31MW,多年平均发电量为 3.868X108 kW-h,年利用小时1381h,水轮机最大工作水头107.5m,最小工作水 头85m,设计水头97m,水轮机额定流量为325.74 m7s。双沟电站枢纽由拦河坝、溢洪道、发电引水系统、地面厂房组成，坝型为混凝 土面板堆石坝，坝顶宽度10m,最大坝高110.5m,坝顶长度294m。三孔岸坡式溢洪 道布置在左岸，每孔净宽12m。发电引水系统布置在左岸，引水洞长580m,地面式 厂房装机2台，主厂房尺寸为71X21X48.18m（长X宽X高）。双沟水电站工程等别为二等，工程规模属大（2）型工程，主要建筑物级别：大坝为I级，泄洪、引水系统及发电厂房建筑物均为2级。大坝及溢洪道设计洪水 标准为500年一遇（p=0.2%），校核洪水标准为5000年一遇（p=0.02%）o水库大坝 设计洪水位586.56m,水库总库容3.95 X 108 nl电站厂房设计洪水标准为200年 一遇（p=0.5%）,校核洪水标准为500年一遇（p=0.2%）。双沟水电站1997年开始对外永久交通道路施工，1999年开始导流洞施工，年底缓建，2000年10月再次开工，11月缓建，2003年9月22日导流工程 正式复工建设，2004年11月30日实现大江截流，主体工程全面开工建设，计划于2009年9月未并网发电。为了充分利用双沟水电站的生态流量，在双沟电站导流洞出口增设双沟生态水 电站，中水东北公司于2009年4月完成了双沟生态水电站可行性研究报告。双 沟生态水电站装机容量4000kw,多年平均发电量3233X 10,kWh,装机利用小时 8083h。根据施工安排，工程于2009年7月底双沟电站下闸蓄水后导流洞封堵开始 施工，2010年10月末完成，历时15个月。1.2 工程项目的范围和内容中水一局松江施工局所承揽的是双沟水电站大坝及溢洪道工程、双沟水电站生 态泄放流量工程施工任务。1.2.1面板堆石坝工程双沟水电站面板堆石坝最大坝高110m,大坝坝顶长294m。大坝工程主要包括:基础开挖与处理工程、趾板及地基防渗工程、混凝土面板及接缝止水工程、垫层与 过渡层工程、堆石体工程、下游坝面护坡工程、坝顶工程、护岸及其他工程、观测 设施工程。大坝趾板沿“X”线水平投影长度为360.633m,实际长度约为515.30m。最低部位趾板建基面高程为480.00m,从河床部位沿两岸开挖边线逐渐向坝顶部位 过渡，直至586.00m高程。趾板断面呈不规则长方形。大坝趾板（含趾墙）混凝土 死水位以下为C25F200W10；死水位以上为C30F300W8。大坝面板厚度t=0.3+0.0033H（m）,H为计算断面至面板顶部（586.00m高程）的高度。大坝面板共计29块，中 部面板为受压区，受压区每块面板宽度为14m,共计12块。两岸为受拉区，左岸受 拉区面板宽为7m,共计H块；右岸受拉区面板宽为7m,共计6块。大坝面板死水 位以上采用C30F300W8；死水位以下采用C25F200W10。大坝止水接缝型式主要分为 周边缝、垂直缝、变形缝和水平缝四种，每种缝在不同的区域（如受拉区、受压区 等）又设有不同的止水型式。1.2.2溢洪道工程溢洪道为岸坡式，布置在左岸，傍山开挖，覆盖层较薄，一般厚13m,基岩 为安山岩，岩体风化厚度37m,弱风化带厚1720m,其下为微风化一新鲜岩体。溢洪道边坡开挖坡比1：11：0.35o溢洪道共3孔，单孔净宽12m,溢流前缘总 宽42m,纵向长度398.31m。溢洪道由进口引水、闸室、泄槽、消能防冲及尾水段 五部分组成。进水渠长143m,渠底高程564.10m；控制段长35.357m,宽48m,溢 流堰面采用WES曲线，堰顶高程571.10m；泄槽总长171.35m,为矩形断面，桩号 0+024.2-0+040m段泄槽底宽42m,桩号0+0400+100m段泄槽底宽由42m渐变为 34m,桩号0+100m-0+195.55m段泄槽底宽均为34m,泄槽底坡为变坡，桩号 0+024.20+121.30m 段泄槽底坡 i=8.992%,桩号 0+121.300+162.556m 为底坡抛 物线连接段，桩号0+121.500+162.556m段泄槽底坡i二50%,泄槽侧墙为混凝土半 重力式挡墙；溢洪道采用挑流消能方式，挑流段长23.25m,挑坎顶高程523.63m,挑角25,溢洪道尾水段长13.55m,尾水段基础高程518.8m。1.2.3生态泄放流量工程生态泄放流量主要工程项目包括坚井、出口阀室及道路、导流洞封堵、环境恢 复以及其它完成本合同工程所需的施工临时设施等。1.3主要工程量1.3.1面板堆石坝工程量面板堆石坝工程的主要工程量见表1-1表1-1 面板堆石坝主要工程量汇总表合同项目工程名称：大坝及溢洪道工程项目名称单位计划量实际完成 量完成量占计划量（）备注土方明挖万m316.5816.58100石方明挖万m318.0418.04100基础处理混凝土m322252225100C20F200趾板混凝土m3807807100C30F300W8趾板混凝土m382118211100C25F200W10面板混凝土m340954095100C30F300W8面板混凝土万m31.61.6100C25F200W10防浪墙混凝土m32278136060C20F200W6量水堰混凝土m3422422100C25下游墙混凝土m3460460100C20喷混凝土m334003400100C20乳化沥青万m23.7593.759100固坡砂浆万m23.7593.759100粉细砂m3906906100垫层料万m37.8577.857100小区料m388738873100过渡料万m313.86213.862100主堆石区万m3127.989127.989100次堆石区万m3100.998100.998100粘土铺盖万m33.193.19100盖重石渣万m311.9711.97100块石护坡万m31.4991.4991001.3.2溢洪道工程量溢洪道工程的主要工程量见表2表1-2溢洪道主要工程量汇总表合同项目工程名称：大坝及溢洪道工程项目名称单位计划量实际完成量完成量占计划量（）备注土方开挖万5.1935.193100石方明挖（强风 化）万n?14.3714.37100石方明挖（弱风 化）万33.5233.52100堰体混凝土 C30W8F300in319201920100三级配，抗冲耐磨 混凝土堰体混凝土 C20W8F200m341874187100三级配闸墩混凝土 C30W8F300万n?1.681.68100三级配进口导墙混凝土 C25W8F200万1.7211.721100三级配泄槽边墙混凝土 C25W8F200m392479247100三级配泄槽底板混凝土 C25W8F200m330693069100二级配抗冲耐磨混 凝土挑流鼻坎混凝土 C25W8F2003 m18471847100二级配抗冲耐磨混凝十一鼻坎齿槽混凝土 C25F2003 m59325932100三级配路面混凝土 C253 m211211100桥梁混凝土 C30F2003 m154154100一级配，预制混凝 土防浪墙混凝土 C30F200m31919100二级配，石渣回填万”1.211.21100排水碎石m311431 1 13100浆砌石m3530530100喷混凝土m,!9559551001.3.3生态泄放流量工程量生态泄放流量工程的主要工程量见表3表1-3 生态泄放流量工程主要工程量汇总表合同项目工程名称：生态泄放流量工程项目名称单位计划量实际完成量完成量占计划量（）备注土方开挖m31101 10100石方明挖n?6406 10100石方井挖m3280280100喷混凝土 C20m3130130100石渣填筑m3521700浆砌石挡土墙m3293600混凝土 C25F200W6 二 级配m：i62000封堵混凝土 C20W8二 级配m：，394000固结灌浆m370000回填灌浆m：，450002.工程进度和已完成的工程形象2.1施工总进度安排双沟电站大坝及溢洪道工程严格按照合同工期要求，科学合理地安排各个工序 及节点工期目标，确保合同工期如期完成。2.2蓄水前的工程形象面貌要求蓄水前大坝及溢洪道工程要达到的工程形象面貌：大坝工程完成大坝开挖、大 坝填筑、趾板混凝土、面板混凝土及上游防渗体填筑等项施工，完成大坝量水堰及 防浪墙混凝土施工，符合设计要求的蓄水前大坝挡水高程应达到585m高程以上的 形象面貌要求；溢洪道完成进口引水段、闸室段、泄水段及消能防冲段等工程的施 工，符合设计要求的蓄水前溢洪道具备过流条件的形象面貌要求。蓄水前生态泄放流量工程要达到的工程形象面貌：引水竖井开挖及混凝土衬砌 施工全部结束。2.3已完工程情况2.3.1大坝工程2.3.1.1主要施工过程大坝坝基开挖于2004年12月开始，2006年12月结束，开挖总量34.62万m3；大坝于2005年7月30日开始填筑，2007年9月30日填筑至586 m高程，填筑总 量为250万m3；趾板混凝土于2005年10月19日开始施工，至2007年8月12日 施工结束，混凝土总浇筑量为1.12万m3；面板混凝土于2008年5月26日开始施 工，至2008年9月17日施工全部结束，混凝土总浇筑量为2.01万胡；面板表层 接缝止水于2008年8月15日开始施工，至2009年5月15日施工至高程565m；大 坝上游防渗体填筑于2008年9月6日开始施工，至2008年11月16日施工至高程 527m,填筑总方量为15.26万m坝顶工程于2009年5月10开始施工，正在进行 中。2.3.1.2施工完成情况大坝工程各部位的施工完成情况见表2-1：表2-1 大坝已完工程情况表工程部位开工时间竣工时间工程量备注大坝开挖2005-01-012006-1234.62 万 m3大坝填筑2005-07-302007-09-30250 万 m3趾板混凝土2005-10-192007-08-121.12 万 m3面板混凝土2008-05-262008-09-172.01 75 m3大坝上游防渗体填筑2008-09-062008-11-1615.26 万 m3已完工程项目所有单元验收通过率为100%2.3.2溢洪道工程2.3.2.1主要施工过程溢洪道开挖于2005年3月1日开始进行施工，至2007年11月施工结束，开 挖总量53.07万m3o溢洪道混凝土进口引水段于2006年7月1日开始进行施工准备，7月24日 MQ600/30高架门机安装完毕开始试运行，混凝土于2006年8月2日开始浇筑，当 年11月6日施工结束；闸室段混凝土 2006年9月10开始浇筑，至10月未因天气 原因停止浇筑，2007年4月16日开始复工浇筑至10月未主体混凝土施工结束；闸 室段交通桥预制梁及安全梁于2007年8月至10月制作，2007年10月28日吊装结 束，闸室段工作桥T型梁、U型梁、人行梁2008年5月至9月制作，当年9月29 日吊装结束；泄槽段混凝土于2007年4月22日开始施工，2007年5月至10月未 主要进行边墙混凝土施工，2008年4月中旬至10月底进行边墙及底板混凝土施工,2009年5月30日泄槽段混凝土全部施工结束；消能防冲段混凝土于2007年9月 26日开始进行浇筑，2008年10月4日施工结束。2.3.2.2施工完成情况溢洪道工程各部位的施工完成情况见表2-2溢洪道已完工程情况表表2-2工程部位开工时间竣工时间工程量备注溢洪道开挖2005-03-012007-11-3053.07 万 m3进口引水段2006-08-012007-06-151.7 万 m闸室段2006-09-012008-08-302.3 万 n?泄水段2007-04-222009-05-301.23 万 m3消能防冲段2008-04-152009-06-300.77 万 m32.3.3生态泄放流量工程2.3.3.1主要施工过程生态泄施工流量工程明挖2008年10月开始进行，至2009年4月8日结束，明挖工程量为750 m3o由于地质原因，进行了井口位置设计更改。竖井井挖2009 年5月7日开始进行至2009年7月3日完成，井挖工程量为280 m3o井身衬砌施 工正在进行中。2.3.3.2施工完成情况生态泄放流量工程各部位的施工完成情况见表2-3表2-3 生态泄放流量工程已完工程情况表工程部位开工时间竣工时间工程量备注土石方明挖2008-10-012009-04-08750m,石方井挖2009-05-072009-07-03280m3喷混凝土 C202008-10-012009-04-08130m32.3.4已完工程验收签证情况双沟水电站大坝及溢洪道工程共划分为十三个分部工程，于2008年11月进 行了四个分部的验收签证，分别为大坝地基开挖与处理工程、堆石体工程、土石方 开挖工程及溢洪道进口引水段工程。四个分部的质量评定全部为优良。其中：地基 开挖与处理工程验收单元工程数共97个，优良个数为81个，优良率为84.5%,合 格率为100%；堆石体工程验收单元工程数共283个，优良率为90.11%,合格率为 100%；土石方开挖工程验收单元工程数共27个,优良个数为24个，优良率为88.9%,合格率为100%;进口引水段工程共评定60个单元,优良率为86.7%,合格率为100%。其它各分部已完单元验收情况：大坝趾板及地基防渗工程施工，共评定77个 单元，优良率为83.12%,合格率为100%；混凝土面板及接缝止水工程，共评定55 个单元，优良率为94.5%,合格率为100%；垫层与过渡层工程共评定727个单元，优良率为89.5%,合格率为100%；护岸及其它工程共评定个单元，优良率为93.6%,合格率为100%;坝顶工程共评定93个单元，优良率为96.8%,合格率为100%。溢 洪道闸室段共评定197个单元，优良率为87.3%,合格率为100%；泄水段共评定 218个单元，优良率为93.6%,合格率为100%；消能防冲段共评定12个单元，优 良率为91.7%,合格率为100%；尾水段共评定3个单元，优良率为100%,合格率为 100%o生态泄放流量工程划分为四个分部，分别为土石方明挖工程、竖井井挖工程、喷锚支护工程及混凝土衬砌工程。土石方明挖工程共评定2个单元，优良率为100%,合格率为100%;竖井井挖工程共评定10个单元，优良率为100%,合格率为100%。2.4未完成工程情况未完工程项目有坝顶工程、泄放生态流量引水竖井工程等，坝顶工程计划在 2009年7月30日全面施工结束，设计混凝土总量为2278 nl%引水竖井混凝土衬砌 工程计划在2009年7月30日完成，混凝土量为620m3。未完工程情况见表2-4。表2-4 未完工程情况表工程部位计划开工时间计划竣工时间工程量备注坝顶工程2009-05-102007-07-302278m防浪墙590m高程以下混 凝土浇筑竖井混凝土衬砌工程2006-07-082009-07-30620m：2.5未完工程质量及工期保证措施2.5.1混凝土施工质量控制措施1、常规钢模板应使用专门的连接件支立，并在浇筑前涂刷脱模剂；模板严格 按设计测量点位支立。支立固定完毕进行复测，确保建筑物位置及偏差满足设计及 规范要求；重要部位的模板，对其刚度、支撑加固方法和牢靠程度、面板的光洁平 整度、接缝的密实度等进行重点检查，并做好详细的施工记录；设定监测控制点，进行浇筑过程中的变形移位观测，混凝土浇筑过程中，指派专人监护模板，对过程 中的位移进行及时的调整及加固。2、钢筋采用人工安装。钢筋接头采用焊接或绑扎搭接，接头长度根据规范要 求确定。钢筋安装位置、间距、保护层及各部分钢筋大小尺寸均符合施工图的规定,其允许偏差控制在水工混凝土施工技术规范(SDJ207-82)要求的范围内。为确 保混凝土保护层的厚度，在钢筋和模板之间设置强度不小于结构设计强度的混凝土 垫块，垫块埋设铁丝与钢筋扎紧，互相错开，分散布置。各排钢筋之间用短钢筋支 撑，以保证位置准确。在施工现场配备全站仪测量安装精度，设一台自制的钢筋弯 曲模具以调整弯曲规格。3、严格执行“三检制”验收仓号，未经监理工程师同意，不得进行上层混凝 土的浇筑；注重仓面工艺，严格按操作规程施工，各工序严格执行质量自检；保证 混凝土振捣均匀，振捣以混凝土不明显沉降、无气泡产生、表面返浆为准。严禁用 振捣器平仓，以避免过度振捣造成混凝土骨料分离。2.5.2工期保证措施做好施工协调配合，做好统一组织部署，确保实现施工计划。根据进度施工总 计划做出月计划、周计划，每周进行生产进度完成情况例会，对施工进度与原进度 计划进行对照分析，及时发现薄弱环节，预测尚未完成工程所需时间，提出加快进 度的具体方案，层层落实好工期责任，建立奖罚制度。强化督促检查，及时掌握施 工进度。对施工中出现的计划偏差，积极进行调整，确保未完工程项目在蓄水前按 设计要求全部完成。3.施工质量管理情况3.1机构设置施工局成立了以局长李岱为主任的质量管理委员会，建立了以质检部为核心的 质量保证机构，施工局各部门、各厂（队）的质量职责在岗位职责汇编及管 理文件汇编中有详细的划分和分解，建立了完善的质量保证机构。施工局独立承担大坝及溢洪道工程施工任务，在所施工范围承担全部合同责 任。施工局设有安监部、经营部、财务部、工程部、质检部、机电物资部、生产调 度室及试验室等职能部门，下设开挖队、机械队、动力队、浇筑队、拌合队等作业 队。各部门、厂（队）人员的数量均能满足施工要求。现场组织机构见下图：施工现场组织机构图3.2质量体系文件中水一局有限公司2006年通过IS09001：2000质量体系认证，公司按照 GB/T19001-2000 idt IS09001：2000质量管理体系一要求编制了管理体系文件-管理手册，施工过程中严格遵循公司下发的工程质量管理办法，加强工程 质量管理，保证工程质量。建立工程质量终身负责制，施工局局长做为施工质量的 第一责任者，对工程的施工质量全权负责，质量管理部门配备专职质量检查人员，负责本工程的施工质量控制及质量体系的具体运行、实施。各施工队及施工班组配 备专职或兼职的质量检查人员，负责分管施工部位及施工工序的质量控制。3.3工程质量控制依据3.3.1主要的测量技术标准及规范3.3.1.1水利水电工程施工测量规范(SL5293)3.3.1.2国家三角测量和精密导线测量规范3.3.1.3国家三、四等水准测量规范(GB1289891)3.3.1.4中、短程光电测距规范(ZBA7600287)3.3.1.5以及设计图纸、修改通知、业主及监理工程师的其它具体技术 要求。3.3.2施工现场试验执行标准和规范3.3.2.1热轧钢筋GB1499-843.3.2.2硅酸盐水泥、普通硅酸盐水泥GB175-92.低热微膨胀水泥 GB2938-973.3.2.3混凝土拌和用水标准JGJ63-893.3.2.4水工混凝土钢筋施工规范DL/T5169-20023.3.2.5钢筋焊接及验收规范JGJ18-963.3.2.6混凝土面板堆石坝接缝止水技术规范DL/T-5115-20003.3.2.7水工混凝土施工规范DL/T5144-20013.3.2.8水工混凝土试验规程DL/T5150-20013.3.2.9水工混凝土水质分析试验规范DL/T5152-20013.3.2.10土方与爆破工程施工及验收规范GBJ201-833.3.2.11水工混凝土外加剂技术规程DL/T5100-19993.3.2.12混凝土质量控制标准GB50164-923.3.2.13水利水电工程岩石试验规程SL264-20013.3.2.14砌体工程施工质量验收规范GB50203-20023.3.2.15建筑地基基础工程施工质量验收规范GB50202-20023.3.2.16喷射混凝土施工技术规范YBJ226-913.3.2.17碾压式土石填筑施工技术规范DL/T5129-20013.3.2.18土工试验规程SL237-19993.3.2.19水利水电工程土工合成材料技术规范SL/T225-983.3.2.20水工混凝土硅粉品质标准暂行规定（水规总院、水电总公司1992年3月)3.3.2.21混凝土强度检验评定标准GBJ107-873.3.2.22公路沥青路面施工规范JTJ030-943.3.2.23水利水电工程岩石试验规程(试行)(SDJ204-91)3.3.2.24水利水电工程岩石试验规程(补充部分)(DL5006-92)3.3.2.25液压滑动模板施工技术规范3.3.2.26公路路基施工技术规范(JTJ033-86)3.3.2.27公路沥青混凝土试验规程(JTJ052-93)3.3.2.28钢筋混凝土用热轧光圆筋(GB13013-91)3.3.2.29钢筋混凝土用热轧带肋钢筋(GB1499-98)3.3.2.30水工建筑物岩石基础开挖工程施工技术规范SL47-943.3.2.31混凝土面板堆石坝施工规范DL/T5128-20013.3.2.32钢筋焊接接头试验方法标准(JGJ/T27-2001)3.3.2.33公路桥涵施工技术规范(JTJ041-2000)3.3.2.34公路工程水泥混凝土试验规程(JTJ053-94)3.3.2.35公路工程集料试验规程(JTJ058-2000)3.3.2.36建筑工程质量验收统一标准GB50300-20013.3.2.37大爆破安全规程GB13349-923.3.2.38预制混凝土构件质量检验评定标准GBJ321-903.3.2.39浆砌石坝施工技术规定(试行SD120-84)3.3.2.40铜及铜合金带材(GB/T2059-2000)3.3.2.41橡胶止水带(HG2288-1992)3.3.2.42混凝土结构工程施工及验收规范GB50204-923.3.2.43砌体工程施工及验收规范GB50203-983.3.2.44建筑工程施工质量验收统一标准GB50300-983.3.2.45水利水电建设工程验收规程SL223-19993.3.2.46锚杆喷射混凝土支护技术规范GB50086-20013.3.2.47水电水利工程锚喷支护施工规范DL/T5181-20033.3.3质量管理检验标准及规范3.3.3.lGB/T19001-2000idt 1509001:2000质量管理体系要求3.3.3.2质量手册(SDYJ-A-01)3.3.3.3程序文件(SDYJ-B-01-015)3.3.3.4与此投标书相关的国家法规3.3.3.5建设单位的相关指示和要求3.3.3.6混凝土结构工程施工及验收规范GB50204-923.3.3.7混凝土质量控制标准GB50164-923.3.3.8低热微膨胀水泥GB2938-973.3.3.9热轧钢筋GB1499-843.3.3.10硅酸盐水泥、普通硅酸盐水泥GB175-923.3.3.11预制混凝土构件质量检验评定标准GBJ321-903.3.3.12粉煤灰混凝土应用技术规范3.3.3.13液压滑动模板施工技术规范 3.3.3.14混凝土强度检验评定标准(GBJ107-87)3.3.3.15混凝土拌和用水标准3.3.3.16钢筋焊接及验收规范3.3.3.17水工混凝土施工规范(DL/T5144-2001)3.3.3.18水工混凝土外加剂技术规程DL/T5100-19993.3.3.19水工混凝土试验规程(DL/T5150-2001)3.3.3.20水工混凝土硅粉品质标准暂行规定(水规总院、水电总公 司1992年3月)3.3.3.21水工混凝土掺粉煤灰技术规范DL/T5056-963.3.3.22混凝土面板堆石坝施工规范(SL49-94)3.3.3.23混凝土面板堆石坝接缝止水技术规范(DL/T-5115-2000)3.3.3.24水电水利工程模板施工规范DL/T5110-20003.3.3.25水工混凝土钢筋施工规范DL/T5169-20023.3.3.26碾压式土石坝施工技术规范(DL/T5129-2001)3.3.3.27土工试验规程(SL237-1999)3.3.3.28混凝土面板堆石坝施工规范(DL/5128-2001)3.3.3.29给水排水管道工程施工及验收规范GB50268973.3.3.30通风与空调工程施工及验收规范GB50243973.3.3.31现场设备、工业管道焊接工程施工及验收规范GB50236 983.3.3.32工业金属管道工程施工及验收规范GB50235973.3.3.33钢焊缝手工超声波探伤方法和探伤结果分级GB11345893.3.3.34钢熔化焊对接接头射线照相和质量分级GB3323873.3.3.35建筑排水硬聚氯乙烯管道工程技术规程CJJ/T29983.3.3.36锚杆喷射混凝土支护技术规范GB5008620013.3.3.37水电水利工程锚喷支护施工规范DL/T5181-20033.3.3.38喷射混凝土施工技术规程YBJ226913.3.3.39砌体工程施工及验收规范GB 50203983.3.3.40建筑工程施工质量验收统一标准GB5030020013.3.3.41水利水电建设工程验收规程SL22319993.3.3.42建筑工程质量验收统一标准GB50300-20013.3.3.43建筑地基基础工程施工质量验收规范GB50202-20023.3.3.44土方与爆破工程施工及验收规范GBJ201-833.3.3.45水利水电工程施工测量规程SL52-933.4施工过程质量控制实施情况认真贯彻和落实施工规范要求，进一步推进质量管理办法，建立设计文件复核 制度、工程试验、测量制度、分阶段技术交底制度、工程质量检查、评定、签证制 度、事故处理报告制度，定期与日常质量教育检查制度及相关措施。在每一分部工程开工前，召开施工技术交底会议，由项目部总工程师召集质检 部、技术部、试验室等相关部门，针对施工中的重点、难点，从质量、技术、生产 等方面对作业队进行全面的交底。使施工质量管理制度化、规范化、程序化。坚持自检、互检和预检制度的落实。各工种操作员进行自检，班组内部成员之 间进行互检；上道工序转入下道工序之前各工种负责人进行交接检查。及时发现问 题，及时纠正，将分项工程施工中产生的不合格品清除在萌芽状态之中，保证分项 工程质量达到优良，从而以分项工程优良来保证总体工程质量优良。加强管理，对隐蔽工程和每道工序执行施工质量“三检制”与“联检制”，并 做到“监督上工序、保证本工序、服务下工序”，对关键工序和质量通病作好控制 和预防。针对日常质量管理过程中发现的质量问题和质量缺陷，由质检部组织相关职能 部门召开了专题会议。严格按“四不放过”原则处理，对于出现的质量缺陷严格按 照相关规程规范及监理工程师的要求进行处理。根据工程质量管理办法制订了奖惩办法细则，即工程质量考核办法。根据考核办法，对工程质量按月定期考核，并及时公布考核结果。各项质量管理制度的颁布和执行有效地促进了质量管理工作的提高。3.5质量验收实施情况3.5.1工程项目划分情况大坝及溢洪道工程按合同约定的工程项目共划分2个单位工程,13个分部工程,生态泄放流量工程其划分4个分部。工程项目划分情况见表3-1、表3-2：表3-1 大坝及溢洪道工程项目划分情况表（编号）单位工程（编号）分部工程010混凝土面板堆石坝01地基开挖与处理02趾板及地基防渗03混凝土面板及接缝止水04垫层与过渡层05堆石体06下游坝面护坡07坝顶08护岸及其他020溢洪道工程02进口引水段03闸室段04泄水段05消能防冲段06尾水段表3-2 生态泄放流量工程项目划分情况表（编号）单位工程（编号）分部工程030生态泄放流量工程01土石方明挖02喷锚支护03竖井井挖04混凝土衬砌3.5.2工程质量验收与质量评定情况截止2009年07月10日单元评定情况：地基开挖与处理工程验收单元工程数共97个，优良个数为81个，优良率为84.5%,合格率为100%；堆石体工程验收单元工程数共283个，优良率为90.11%,合格率为100%；趾板及地基防渗工程施工，共评定77个单元，优良率为83.12%,合格率为 100%；混凝土面板及接缝止水工程，共评定55个单元，优良率为94.5%,合格率为 100%；垫层与过渡层工程共评定727个单元，优良率为89.5%,合格率为100%；坝顶工程共评定93个单元，优良率为96.8%,合格率为100%；护岸及其它工程共评定172个单元，优良率为93.6%,合格率为100%。土石方开挖工程验收单元工程数共27个，优良个数为24个，优良率为88.9%,合格率为100%；进口引水段工程共评定57个单元，优良率为86%,合格率为100%。闸室段共评定197个单元，优良率为87.3%,合格率为100%；泄水段共评定218个单元，优良率为93.6%,合格率为100%；消能防冲段共评定12个单元，优良率为91.7%,合格率为100%。泄放生态流量工程：土石方明挖工程共评定2个单元，优良率为100%,合格率为100%；竖井井挖共评定10个单元，优良率为100%,合格率为100%。4.主要原材料的质量控制情况及成果双沟水电站大坝、溢洪道及生态流量工程所使用的水泥、骨料、钢筋等主要材 料均由建设单位供应。混凝土外加剂、掺合料及止水材料等为施工单位自购材料。根据双沟水电站大坝及溢洪道工程混凝土施工技术要求（229-SB厂2）：大坝面板、趾板混凝土采用抚顺42.5级硅酸盐大坝水泥，对大坝其它部位混凝土，其水泥标 号不低于32.5级。对溢洪道除溢流堰体内部混凝土可用32.5级低热矿渣硅酸盐水 泥或矿渣硅酸盐水泥，其余水泥标号不低于42.5级。大坝及溢洪道工程及泄放生态流量工程原材料试验与检测工作运行正常，试验 室设备齐全，满足现场试验检测需要。试验检测涉次满足规程、规范及设计要求。有3名试验人员长驻施工现场，在施工过程中及时对原材料、半成品等进行取样试 验及其它试验检测工作，并及时向监理上报试验及检测成果，一旦发现原材料有质 量异常情况，及时向监理工程师报告，并按监理工程师指示采取相应的措施及时处 理。4.1水泥对双沟水电站大坝及溢洪道工程所用水泥取样检测93组，其中42.5级中热硅 酸盐水泥取样检测76组，抚顺低热矿渣硅酸盐水泥17组，检测结果满足设计要 求，检测结果统计见表4-1、表4-2。表4-1 抚顺中热水泥品质检测结果统计表检测单位：中水一局试验室 统计时段：05年01月01日至09年7月10日项目细度（%）标准稠 度凝结时间安 定 性抗压强度（MP a）抗折强度（MP a）初凝(min)终凝(min)3d28d3d28d检测组数767676767676767676最大值5.228.9261340合格36.357.27.011.0最小值3.525.9169235合格16.947.23.76.7平均值4.028.0219320合格19.750.44.57.6合格率（）100一100100100100100100100GB200-2003(42.5)标准W10560W720合 格12.042.53.06.5表4-2 抚顺低热矿渣水泥品质检测结果统计表检测单位：中水一局试验室 统计时段：05年01月01日至09年07月10日项目细度（%）标准稠度凝结时间安 定 性抗压强度（MP a）抗折强度（MP a）初凝(min)终凝(min)3d28d3d28d检测组数171717171717171717最大值4.828.6306384介格24.139.84.77.6最小值3.828.0279356合格14.837.23.46.0平均值4.328.4293372介格16.238.14.16.4合格率（）100100100100100100100100GB200-2003(32.5)标准W10260W720合 格32.55.54.2骨料对双沟水电站大坝及溢洪道工程所用细骨料共计检测83组；粗骨料共计检测122组；检测结果均满足DL/T5144-2001规范要求，检测结果统计见表4-3、表4-40表4-3 细骨料检测成果统计表检测单位：中水一局试验室 统计时段：05年01月中日至09年室月10日检测项目细度模数含泥量(%)含水率(%)表观密度(kg/M3)堆积密度(kg/M3)吸水率(%)检测组数8383S3S383S3最大值3.002.95.4261415313.2最小值2.790.22.5257413620.6平均值2.901.73.8259514571.7DL/T5144-2001标准2.23.0W322500备注DL/T5151-2001水工混凝土砂石骨料试验规程表4-4 粗骨料检测成果统计表检测单位：中水一局试验室 统计时段：05年01月中日至09年室月10日检测项目表观密度(KG/M3)堆积密度(KG/M3)含泥 量(%)针片状(%)压碎指 标(%)超径含 量(%)逊径含 量(%)检测组数12212212212212212212
