集中供热项目建设节能分析评估报告.doc

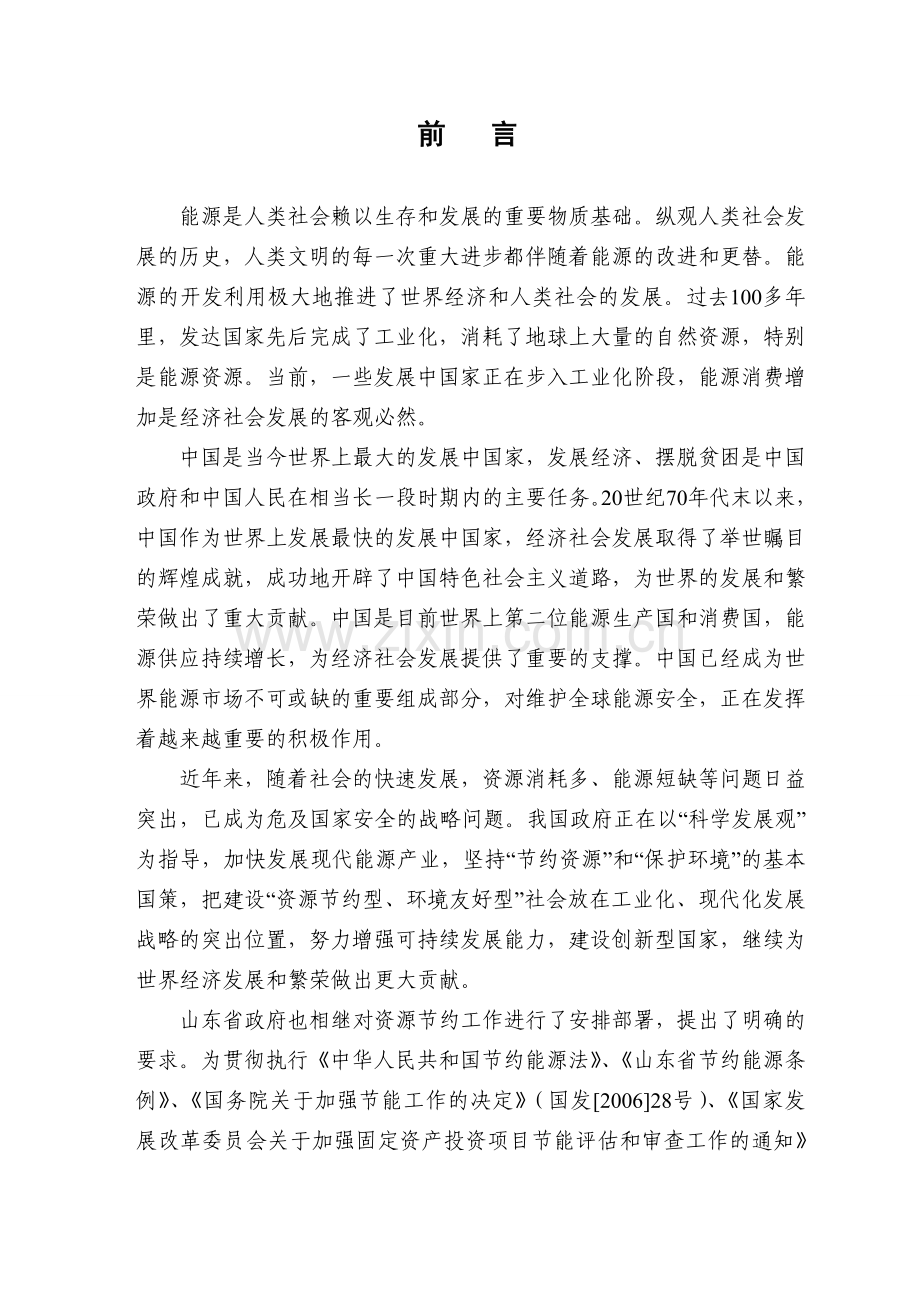

集中供热建设项目节能评估报告书二一四年五月前 言能源是人类社会赖以生存和发展的重要物质基础。纵观人类社会发展的历史，人类文明的每一次重大进步都伴随着能源的改进和更替。能源的开发利用极大地推进了世界经济和人类社会的发展。过去100多年里，发达国家先后完成了工业化，消耗了地球上大量的自然资源，特别是能源资源。当前，一些发展中国家正在步入工业化阶段，能源消费增加是经济社会发展的客观必然。中国是当今世界上最大的发展中国家，发展经济、摆脱贫困是中国政府和中国人民在相当长一段时期内的主要任务。20世纪70年代末以来，中国作为世界上发展最快的发展中国家，经济社会发展取得了举世瞩目的辉煌成就，成功地开辟了中国特色社会主义道路，为世界的发展和繁荣做出了重大贡献。中国是目前世界上第二位能源生产国和消费国，能源供应持续增长，为经济社会发展提供了重要的支撑。中国已经成为世界能源市场不可或缺的重要组成部分，对维护全球能源安全，正在发挥着越来越重要的积极作用。近年来，随着社会的快速发展，资源消耗多、能源短缺等问题日益突出，已成为危及国家安全的战略问题。我国政府正在以“科学发展观”为指导，加快发展现代能源产业，坚持“节约资源”和“保护环境”的基本国策，把建设“资源节约型、环境友好型”社会放在工业化、现代化发展战略的突出位置，努力增强可持续发展能力，建设创新型国家，继续为世界经济发展和繁荣做出更大贡献。山东省政府也相继对资源节约工作进行了安排部署，提出了明确的要求。为贯彻执行中华人民共和国节约能源法、山东省节约能源条例、国务院关于加强节能工作的决定（国发200628号）、国家发展改革委员会关于加强固定资产投资项目节能评估和审查工作的通知（发改投资20062787号）的有关规定，从源头上杜绝能源的浪费，保障各建设项目建成后在节能、节水及资源综合利用方面符合国家有关法律法规、标准和规定，落实好国务院和省政府关于加快建设节约型社会的通知精神。根据固定资产投资项目节能评估和审查暂行办法（国家发展和改革委员会令 第6号）的有关要求，受*能源管理有限公司的委托，我单位依据有关法律法规、产业政策、行业规划、节能标准和设计规范以及*集中供热建设项目可行性研究报告，对该公司“*集中供热建设项目”进行节能评估，对其合理用能情况进行研究评价，按照固定资产投资项目节能评估和审查暂行办法（国家发展和改革委员会令 第6号）要求和参照国家节能中心发布的固定资产投资项目节能评估工作指南（2011年本），编制了*能源管理有限公司*集中供热建设项目节能评估报告书。由于水平所限，本节能评估报告书难免有不足及错误之处，敬请各位领导及专家批评指正。 项目编制小组 二一三年五月目 录第一章 编制说明11.1 评估目的和意义11.2 评估依据41.3 评估范围和内容81.4 评估工作程序9第二章 项目概况介绍102.1 项目建设单位概况102.2 项目建设方案102.3 项目用能情况38第三章 能源供应情况分析评估433.1 项目所在地能源供应条件及消费情况433.2 项目能源消费对当地能源消费结构的影响51第四章 项目建设方案节能评估534.1 项目选址、总平面布置节能评估534.2 工艺流程、技术方案节能评估544.3 主要用能工艺和工序节能评估544.4 主要耗能设备节能评估554.5 辅助生产和附属生产设施节能评估55第五章 项目能源消耗及能效水平评估565.1 项目能源消费种类、来源及消费量评估565.2 能源加工、转换、利用情况评估595.3 能效水平分析评估60第六章 节能措施评估636.1 项目节能措施概述636.2 单项节能工程746.3 节能措施效果评估746.4 节能措施经济性评估75第七章 存在问题及建议777.1 存在问题777.2 建议77第八章 结 论798.1 产业政策及规划指标符合性结论798.3 工艺设备选用合理性结论798.4 建筑节能设计合理性结论798.5 能耗指标分析结论80附表：1、主要耗能设备一览表2、主要能源和耗能工质品种及年需求量表附图：1、项目区域位置图2、项目总平面布置图*集中供热建设项目 节能评估报告书第一章 编制说明1.1 评估目的和意义1.1.1 评估目的开展节能评估工作的目的是为了贯彻科学发展观，落实节约资源的基本国策，加快建设节约型社会，避免盲目建设导致的能源浪费和用能不合理现象，促进科学合理利用能源,从源头上杜绝能源浪费，提高能源利用效率，以能源的高效利用促进经济社会的可持续发展，努力实现“十二五”期间单位国内生产总值能耗降低16%的约束性指标。通过项目的节能评估，掌握该项目生产中能源消耗的种类和数量，分析项目的能耗水平及其生产用能效率；按国家和省有关法律、法规和产业政策，评价该项目能源利用的合理性、节能措施的可行性、工艺技术的先进性；是否符合国家和行业节能设计标准、规范。通过项目生产对浪费能源可能造成的影响进行客观分析，评估项目建设合理利用能源和节能方案的可靠性，并根据促进技术进步的原则提出改进意见，以保证固定资产投资项目做到合理利用能源和节约能源。从源头保证项目能源利用的科学性、合理性，理顺能源流向，优化项目能源使用流程，提高能源利用水平，为正常运营提供节能依据；为政府审核项目，加强能源管理，提供可靠的决策依据；为节能监察、监督能耗定额实施提供参考。1.1.2 评估意义能源是制约我国经济社会可持续、健康发展的重要因素。解决能源问题的根本出路是坚持“开发与节约并举、节约放在首位”的方针，大力推进节能降耗，提高能源利用效率。固定资产投资项目在社会建设和经济发展过程中占据重要地位，对能源资源消耗也占较高比例。固定资产投资项目节能评估和审查工作作为一项节能管理制度，对深入贯彻落实节约资源基本国策，严把能耗增长源头关，全面推进“资源节约型、环境友好型”社会建设具有重要的现实意义。1.1.2.1 是相关法律、法规政策层面的要求1、中华人民共和国节约能源法中明确规定：“国家实行固定资产投资项目节能评估和审查制度。不符合强制性节能标准的项目，依法负责项目审批或者核准的机关不得批准或者核准建设；建设单位不得开工建设；已经建成的，不得投入生产、使用。”2、国务院关于加强节能工作的决定中明确要求有关部门和地方人民政府对固定资产投资项目（含新建、改建、扩建项目）进行节能评估和审查。3、固定资产投资项目节能评估和审查暂行办法（国发20106号）明确指出：“节能分析篇(章)应包括项目应遵循的合理用能标准及节能设计规范；建设项目能源消耗种类和数量分析；项目所在地能源供应状况分析；能耗指标；节能措施和节能效果分析等内容。”4、国务院关于印发“十二五”节能减排综合性工作方案的通知（国发201126号）要求：“严格落实节能减排目标责任，进一步形成政府为主导、企业为主体、市场有效驱动、全社会共同参与的推进节能减排工作格局。要切实发挥政府主导作用，综合运用经济、法律、技术和必要的行政手段，加强节能减排统计、监测和考核体系建设，着力健全激励和约束机制，进一步落实地方各级人民政府对本行政区域节能减排负总责、政府主要领导是第一责任人的工作要求。要进一步明确企业的节能减排主体责任，严格执行节能环保法律法规和标准，细化和完善管理措施，落实目标任务。要进一步发挥市场机制作用，加大节能减排市场化机制推广力度，真正把节能减排转化为企业和各类社会主体的内在要求。要进一步增强全体公民的资源节约和环境保护意识，深入推进节能减排全民行动，形成全社会共同参与、共同促进节能减排的良好氛围。”5、国务院关于进一步加强节油节电工作的通知（国发200823号）要求：“强化固定资产投资项目节能评估和审查。按照中华人民共和国节约能源法的要求，尽快出台固定资产投资项目节能评估和审查条例，将节能评估审查作为项目审批、核准或开工建设的前置条件，未通过节能评估审查的，一律不得审批、核准或开工建设。”1.1.2.2 是实现项目从源头控制能耗增长、增强用能合理性的重要手段依据国家和地方相关节能强制性标准、规范及能源发展政策在固定资产投资项目审批、核准阶段进行用能科学性、合理性分析与评估，提出节能降耗措施，出具审查意见，可以直接从源头上避免用能不合理项目的开工建设，为项目决策提供科学依据。1.1.2.3 是确保节能降耗目标实现、落实节能法规政策的制度有力支撑开展固定资产投资项目节能评估和审查工作，建立相关制度和办法是促进“十二五”规划节能目标实现、落实国务院关于加强节能工作的决定、中华人民共和国节约能源法等中央重要战略部署及法规政策中相关规定的重要保障。1.1.2.4 是贯彻国务院投资体制改革精神、改进政府宏观调控方式的具体体现在国务院关于投资体制改革的决定中，要求对投资项目从维护经济安全、合理开发利用资源、保护生态环境等方面重点进行核准把关，固定资产投资项目节能评估和审查制度是贯彻落实国务院投资体制改革精神、转变和改进政府宏观监督管理职能的具体体现。1.1.2.5 是提高固定资产投资效益、促进经济增长方式转变的必要措施开展固定资产投资项目节能评估和审查，严把项目能源准入关是提高固定资产投资项目能源利用效率、促进产业结构调整、能源结构优化的重要举措。开展节能评估工作的目的是为了贯彻科学发展观，落实节约资源的基本国策，加快建设节约型社会，避免盲目建设导致的能源浪费和用能不合理现象，以能源的高效利用促进经济社会的可持续发展，努力实现“十二五”期间节能降耗的总体目标。通过项目的节能评估，掌握该项目生产中能源消耗的种类和数量，分析项目的能耗水平及其生产用能效率；按国家和省有关法律、法规和产业政策，评价该项目能源利用的合理性、节能措施的可行性、工艺技术的先进性；是否符合国家和行业节能设计标准、规范。通过项目生产对浪费能源可能造成的影响进行客观分析，评估项目建设合理利用能源和节能方案的可靠性，并根据促进技术进步的原则提出改进意见，以保证固定资产投资项目做到合理利用能源和节约能源。从源头保证项目能源利用的科学性、合理性，理顺能源流向，优化项目能源使用流程，提高能源利用水平，为正常运营提供节能依据；为政府审核项目，加强能源管理，提供可靠的决策依据；为节能监察、监督能耗定额实施提供参考。1.2 评估依据1.2.1 国家现行的法律、法规、产业政策1.2.1.1 相关法律、法规1、中华人民共和国节约能源法（2008年4月1日施行）；2、中华人民共和国清洁生产促进法（2003年1月1日施行）；3、中华人民共和国可再生能源法（2006年1月1日施行）；4、中华人民共和国循环经济促进法（2009年1月1日施行）5、能源效率标识管理办法（国家发改委、国家质检总局2004年17号令）；6、固定资产投资项目节能评估和审查暂行办法（国发20106号）；7、国务院关于加强节能工作的决定（国发200628号）；8、国务院关于印发“十二五”节能减排综合性工作方案的通知（国发201126号）；9、关于加强工业固定资产投资项目节能评估和审查工作的通知（工信部节2010135号）；10、山东省节约能源条例（鲁政发200994号）；11、山东省清洁生产促进条例；12、山东省发展和改革委员会实施细则（试行）的通知（鲁发改办20101691号）；1.2.1.2 相关规划节能中长期专项规划（发改环资20042505号）；1.2.1.3 产业政策1、产业结构调整指导目录（2011年本）（修正）；2、中国节能技术政策大纲（2006年）；3、中国节水技术政策大纲（2005年）；4、国务院关于进一步加强节油节电工作的通知（国发200823号）；5、关于加强工业固定资产投资项目节能评估和审查工作的通知（工信部节2010135号）；6、国务院关于印发“十二五”节能减排综合性工作方案的通知（国发201126号）；7、山东省关于促进节能环保产业加快发展的指导意见（2009-2011）；8、关于2010年全省及各市单位GDP能耗等指标的通知鲁统字201166号9、山东统计年鉴-20111.2.2 相关标准及规范1.2.2.1 管理和设计标准和规范1、空调通风系统运行管理规范（GB 50365-2005）；2、采暖通风与空气调节设计规范（GB 50019-2003）；3、通风与空调工程施工质量验收规范（GB 50243-2002）；4、城市热力网设计规范（CJJ 34-2002）；5、综合能耗计算通则（GB/T 2589-2008）；6、企业节能量计算方法（GB/T 13234-2009）；7、节能监测技术通则（GB/T 15316-2009）；8、用能设备能量测试导则（GB/T 6422-2009）；9、用能设备能量平衡通则GB/T2587-2009；10、企业能量平衡通则GB/T3484-2009；11、工业设备及管道绝热工程设计规范GB50264-97；12、工业企业能源管理导则（GB/T 15587-2008）；13、用能单位能源计量器具配备和管理通则（GB 17167-2006）；14、固定资产投资工程项目可行性研究报告及初步设计节能篇（章）编写通则（Q/CNPC 64-2002）；1.2.2.2 合理用能标准1、评价企业合理用热技术导则（GB/T 3486-1993）；2、评价企业合理用电技术导则（GB/T 3485-1998）；3、节水型企业评价导则（GB-T 7119-2006）；4、企业水平衡测试通则GB/T12452-20085、企业节约能源计量办法GB/T13234-1991；6、节电技术经济效益计算与评价方法（GB/T 13471-2008）；7、企业节能规划编制指南（DB37/T 948-2007）；8、企业节能标准体系编制通则（GB/T 22336-2008）；1.2.2.3 工业设备能效标准1、清水离心泵能效限定值及节能评价值GB19762-2007；2、中小型三相异步电动机能效限定值及能效等级GB18613-2006；3、容积式空气压缩机能效限定值及能效等级GB19153-2009；4、三相配电变压器能效限定值及节能评价值GB20052-2006；5、通风机能效限定值及节能评价值GB 19761-2005；6、设备热效率计算通则GB/T 2588-2000。7、风机机组与管网系统节能监测（GB/T 15913-2009）；8、风机、泵类负载变频调速节电传动系统及其应用技术条件（GB/T 21056-2007）；9、通用灯光节电器技术条件（DB37/T731-2007）。1.2.2.4 建筑类相关标准和规范1、公共建筑节能设计标准（GB 50189-2005）；2、绿色建筑评价标准（GB /T50378-2006）；3、公共建筑采暖空调能耗限额（DB 37/935-2007）；4、民用建筑热工设计规范（GB 50176-93）；5、建筑照明设计标准（GB 50034-2004）；6、建筑采光设计标准（GB/T 50033-2001）；7、外墙外保温工程技术规程（JGJ 144-2004）；8、建筑给水排水及采暖工程施工质量验收规范（GB 50242-2002）；9、公共建筑节能改造技术规范（JGJ 176-2009）；10、公共建筑节能检测标准（JGJ/T 177-2009）；1.2.3 节能技术、产品推荐目录1.2.3.1 节能技术推荐目录1、国家推广节能技术目录（第一批）；2、国家推广节能技术目录（第二批）；3、国家推广节能技术目录（第三批）。1.2.3.2 节能产品推荐目录1、中国节能产品目录；2、工业和信息化部公告节能机电设备推荐目录（第一批）；3、工业和信息化部公告节能机电设备推荐目录（第二批）；4、工业和信息化部公告节能机电设备推荐目录（第三批）。1.2.4 国家明令淘汰的用能产品、设备、生产工艺等目录1、国家明令淘汰用能设备、产品目录；2、其他明令淘汰的用能产品、设备、生产工艺目录。1.2.5 其他评估依据1、*能源管理有限公司*集中供热建设项目节能评估报告书技术合同；2、*能源管理有限公司*集中供热建设项目可行性研究报告；3、*能源管理有限公司提供的其他资料。1.3 评估范围和内容本次节能评估范围包括能源供应情况分析评估、项目建设方案节能评估、项目能源消耗及能效水平评估、节能措施评估等工作。具体由以下几方面组成：1.3.1 能源供应情况及消费总体评估1、能源供应保障情况2、项目对当地能源消费影响评估1.3.2 项目建设方案节能评估1、项目选址、总平面布置节能评估2、项目工艺流程、技术方案节能评估3、项目主要用能工艺节能评估4、主要耗能设备节能评估5、项目辅助和附属生产设施节能评估1.3.3 项目能源消耗和能效水平评估1、项目能源消费种类、来源及消费量评估2、能源加工、转换、利用情况评估3、能效水平分析评估1.3.4 节能措施评估1、节能技术措施评估2、节能管理措施评估3、单项节能工程评估4、节能措施效果评估5、节能经济性评估1.4 评估工作程序1、接受项目节能评估委托；2、确定评估依据等前期准备工作；3、收集项目资料，熟悉、了解评估项目的相关内容；4、选择评估方法；5、能源利用和消耗评估；6、节能措施评述；7、形成评估结论及建议；8、编制节能评估文件（报告书、报告表）；9、组织审核；10、修改节能评估文件；11、将评估文件上报行政主管部门审批。第二章 项目概况介绍2.1 项目建设单位概况2.1.1 建设单位基本信息承办单位名称：*能源管理有限公司法人代表：项目负责人： 联系电话：2.1.2 建设单位概况*有限公司于2005年进入节能环保领域，专注为中国工业供热供电系统提供节能减排全程解决方案，是集节能项目投资运营、节能技术开发、清洁能源生产、能源设备制造为一体，并拥有完善的节能服务产业链及合同能源管理模式的复合型节能服务集团公司。*是中国西部发展研究中心理事成员及洁净煤技术全国理事会副理事长单位,是首批入选国家发改委、财政部“节能服务公司备案名录”单位之一，享受国家关于EMC项目的财政奖励资金及所有优惠政策。在技术研发方面，公司目前已获得高效多元生物质粉体燃烧技术等七项国家发明专利，并荣获“国家重点新产品”和“陕西省环境保护科技进步”一等奖荣誉证书。核心业务是工业锅炉节能减排改造、园区集中供热及热电联供的投资运营服务，专注为中国工业供热系统提供节能减排全程解决方案。经过数年发展，*已在陕西、天津、山东、广东、安徽、新疆、福建、甘肃、河北、河南等地做了大量的市场开发工作， 所承接项目的年节能量已超过3万吨标煤。*能源管理有限公司是*于2013年投资的全资子公司，位于山东省*。选择西能，就是选择了专业、经济、节能、环保！*必将秉承“推进节能减排服务发展，力创科技能源绿色世界”的使命，力争成为科技和管理双重领先的工业节能减排服务系统提供商，实现人类共同的蓝天白云理想。2.2 项目建设方案2.2.1 项目名称*集中供热建设项目2.2.2 建设地点项目建设地点位于*区精细化工园区。建设地点周围交通运输便利，通讯设施先进，资源丰富，能源充足，基础设施完善，实施项目建设较为有利。2.2.3 项目性质新建2.2.4 建设规模及产品方案2.2.4.1 建设规模本项目确定建设规模为2台20t/h高效粉煤工业锅炉锅炉型号：SZS20-2.5-A蒸发量：32t/h（最大蒸发量40t/h）蒸汽压力：2.5MPa蒸汽温度：245C设计热效率：91% 专用煤粉耗量：479.17kg/h2.2.4.2 产品方案1、生产规模根据产品市场、技术和设备及资金筹措能力等因素，确定项目总体建设规模为年产23.04万吨蒸汽的高效粉煤工业锅炉。2、技术指标根据用户燃料情况及高效煤粉工业锅炉系统特点，确定提供煤粉煤质指标及锅炉系统相关技术指标表2-1所示。表2-1 煤粉锅炉系统技术指标和要求序号内容单位指标要求备注1煤粉发热量kcal/kg6100收到基2煤粉燃料挥发分%32收到基3煤粉水分%4收到基4煤粉细度目200过筛率90%5灰分%8收到基6含硫量%0.5收到基7锅炉系统热效率%908燃烧效率%989烟尘排放浓度mg/Nm320过量空气系数1.810SO2排放浓度mg/Nm3500过量空气系数1.811NOx排放浓度mg/Nm3400过量空气系数1.8注：表中SO2排放浓度为所界定煤质条件下未加装脱硫装置时的值，通过加装脱硫装置可以使SO2排放浓度进一步降低。分析：从产品实测值和国家标准值比较来看，产品各项指标均达到或优于国家标准值。3、技术先进性新型高效多元洁燃粉体锅炉整个系统处于完全密闭运行状态。从燃料由密闭粉体物料罐车运进锅炉房到把燃料输送到燃烧系统燃烧，再到燃烧的固体产物（飞灰）通过布袋除尘器过滤收集下来，最后由密闭的粉体物料罐车把飞灰运走，全部在密闭的容器管道内流动，不会泄漏到大气中。因此，整个锅炉房非常干净，工作环境十分友好。2.2.5 工艺技术及设备方案2.2.5.1 生产工艺技术方案1、生产工艺流程图2-1 新型高效多元洁燃粉体锅炉系统简图新型高效多元洁燃粉体锅炉系统主要包括煤粉储供子系统，燃烧器子系统，自动测控子系统，油气点火子系统，锅炉子系统，布袋除尘子系统，热力子系统，水处理子系统，压缩空气子系统，脱硫子系统，惰性气体防爆保护子系统，以及其它辅机设备组成。2、工艺流程简述新型高效多元洁燃粉体锅炉系统的主要工艺流程如下（参考图2-1所示）：(1)来自燃料加工厂的密闭罐车将符合质量标准的煤粉注入粉体塔。(2)塔内的煤粉按需进入计量中间仓后由供料器及风粉混合管道送入粉体燃烧器。(3)燃烧器和锅炉炉膛构成燃烧系统。(4)燃烧产生的高温烟气通过锅炉和省煤器完成辐射和对流换热后进入布袋除尘器。(5)布袋除尘器排出的烟气经引风机送入脱硫系统。(6)烟气经过脱硫处理后的洁净烟气通过烟囱排入大气，实现达标排放。(7)布袋除尘器过滤下来的飞灰进入浓相发送器通过气力输送方式输送到灰塔暂时存放。(8)飞灰在灰塔存放到一定数量由密闭罐车运走进行利用。实现了废物变成资源的循环再利用，不存在固体废弃物的排放问题。(9)锅炉系统的运行由上位计算机和可编程序控制器（PLC）及各种传感器，执行器组成的测控系统监控运行。测控系统自动化程度高，整个锅炉系统运行中各个点的运行数据（压力、液位、温度、流量等）都能显示在电脑监视器上，非常直观且一目了然。运行人员在电脑前按键盘点鼠标就可以进行操作控制整个锅炉系统的运行。(10)从外界输送来的自来水经过全自动钠离子交换器进行软化处理，处理合格的软水经过除氧水泵输送到除氧器中进行热力除氧，经过除氧的软水由锅炉给水泵加压输送到省煤器中吸收烟气中的热量，然后进入锅筒内完成锅炉补水过程。(11)燃烧系统的点火由点火程序控制系统和燃气点火子系统完成。当启动点火程序后，控制系统首先对燃烧系统和燃料输送系统进行吹扫，吹扫达到设定的时间后，高压电子点火枪开始工作，液化气电磁阀打开，液化气在燃烧器内被高压电子点火枪点燃，液化气火焰稳定后，柴油输送管道的电磁阀打开，柴油经轻油喷咀雾化喷入燃烧器，被液化器火焰点燃，当柴油火焰稳定后，液化气被切断，煤粉输送系统启动，煤粉被送入燃烧器被柴油火焰点燃，当煤粉火焰稳定后，柴油输送管道关闭，点火控制程序完成。(12)惰性气体防爆保护采用的是二氧化碳（CO2）气体。当煤粉塔内的温度达到设定值（初步设定为70）时，测控系统会发出报警信号，运行人员此时启动惰性气体防爆保护系统，CO2气体被充入煤粉塔，实现灭火防爆的保护功能。(13)压缩空气是由自动化程度高的螺杆空压机产生，经储气罐缓冲并进行简单的气水分离再经过滤净化和冷干机除水干燥处理后送到各个压缩空气用气点。2.2.5.2 主要生产设备选择设备选择遵循经济合理，主要设备与辅助设备之间相互配套的原则。本项目部分工艺设备选型主要引进国外先进设备，配套购置国内先进的生产加工设备，通用设备均选用优质、高效、节能的产品。本项目拟购置主要设备43台（套）。主要生产工艺设备情况详见下表。表2-2 主要设备一览表序号设备名称技术参数型号单位数量备注1煤粉储供单元套煤科总院1.1煤粉塔150m3MFT-150A套2煤科总院1.2供料器2.3t/hLX-20套2煤科总院1.3罗茨风机30kw，60kpa台22燃烧器单元套2煤科总院2.1鼓风机6000Pa，23000m3/hHN690-560/D，55Kw台2约克森2.2燃烧器14MWMF2-14台2煤科总院3锅炉本体单元3.1锅炉本体20T/hSZS20-2.5-A台2包括钢架及外包、密封、底座、炉墙、门类及本体3.2一次仪表阀门套2包括取样器、声波3.3出灰机构湿式水封套2山东4除尘单元煤科总院4.1布袋除尘器40000m3/hPPC96-6套2煤科总院4.2引风机4656Pa,46532m3/h,90kWY6-41-11,NO12.2D台2北京西山5热力单元5.1全自动钠离子交换器20-25t/h套25.2热力除氧器20-25t/h套25.3除氧水泵25 t/h；32mKQL65/160-4/2台3两开一备5.4锅炉给水泵25 t/h；180m 30kWDG25-30*6台3两开一备5.5软水箱开式V=60m3个15.6定期排污扩容器900，工作压力P；2.5MPaDP-900台15.7连续排污扩容器900，工作压力P；2.5MPaLP-900台15.8预燃室冷却泵80t，32m台2一开一备5.9分气缸含阀门、疏水器、压力表、安全阀等台1设计指定6点火油气站套2煤科总院一用一备7惰性气体保护站套煤科总院7.1CO2气排1240L套1煤科总院7.2N2气排1240L套1煤科总院8压缩空气站套18.1双螺杆空压机及过滤器0.85MPa，12.8m3/minSA-75A台28.2储气罐8m，0.85MPa台18.3冷干机25m/min台19飞灰收集及储存单元9.1灰塔200m3套19.2气力输送仓泵0.35m3HD0.35台210测控单元220T/h锅炉配用ZK-20/2套1煤科总院1、煤粉储供单元煤粉储供单元设备集成总称为煤粉塔，20t/h锅炉煤粉塔采用型号为MFT-150A型，由煤炭科学研究总院设计开发。设备参数及主要机械设备如表5-4所示：表5-4 设备参数及主要机械设备表项目名称备注技术参数储粉容积150m3储粉量70t中间计量仓容积3.05m3中间计量仓储粉量1.5t主要机械设备袋式除尘器LM25重力式防爆门10kPa煤粉储罐150m钢结构200200H型钢防腐、保温200mm岩棉保温中间计量仓3.05m3回转阀DN350，不锈钢铸造插板阀DN350螺旋供料器LX-20输粉风机30kW破拱装置PG-I供粉管DN1252、燃烧器单元燃烧器单元主要设备为MF2型燃烧器，它是一种新型煤粉燃烧器，属专利产品。通过空气分级燃烧等优化设计，大大缩短了有效点火时间，并提高了燃烧的稳定性，同时降低氮氧化物生成。经过多年应用实践证明，此种燃烧器是非常理想的工业煤粉锅炉燃烧装置。本项目MF2系列煤粉燃烧器的技术性能如表2-3所示。表2-3 MF2系列煤粉燃烧器的技术性能表型 号额定燃烧能力（蒸吨/h）额定燃料、空气流量燃料（kg/h）空气（Nm3/h）MF2-14202200176003、锅炉本体单元本项目锅炉配置为2台20t/h，2.5Mpa蒸汽锅炉。锅炉结构采用全膜式壁SZS卧式水管散装锅炉。该锅炉为卧式煤粉室燃结构。对流区为锅壳式结构。煤粉燃烧器安装在炉膛前部，高温火焰由前而后同炉膛进行辐射换热后，从炉膛尾部的出烟口进入对流螺纹烟管，经锅壳式换热器充分换热后排出。锅炉顶部预留重力式防爆门。在炉膛侧墙，沿火焰中心线位置，从前至后布置温度及负压测点。4、除尘单元20t/h锅炉袋式除尘器配置型号为PPC96-6型。主要结构包括：主体由箱体、袋室、灰斗、进出风口四大部分组成，并配有支柱、爬梯、栏杆、气路系统、输灰系统、清灰控制器等。PPC96-6型袋式除尘器设备参数如表2-4所示。表2-4 PPC96-6型袋式除尘器设备参数表技 术 参 数外型尺寸（长宽高）7320318011714工况风量（m3/h）40100处理烟气温度（）160处理烟气浓度（g/Nm3）1000过滤面积（m2）毛748净624（一室清灰）过滤风速（m/min）毛1.19净1.43除尘器经济运行阻力（Pa）1500-1800除尘器排放浓度（mg/Nm3）100漏风率（%）3压缩空气压力(MPa)0.6-0.7耗量(Nm3)1.8结 构 参 数除尘器室数（个）6每室袋数（条）96滤袋规格（mm）1303200滤袋材质550g/m2 PPS针刺毡滤袋数量（条）576壳体耐压（Pa）-10000主要机械、电气设备表名 称型号及规格数量带阀气缸10A-5VFA100B250-A86套脉冲电磁阀DMF-Z-76S12套储气罐220L1个螺旋输送机LS31552001套下料器300mm300mm1套脉冲程序控制柜PKQ1台5、热力系统热力系统包括水处理设备、水泵、锅炉的连排定排以及分汽缸等设备。自来水经生水泵打入软水器，经过软化后进入软化水箱，由除氧水泵打入除氧器内，经过热力除氧后，再经锅炉给水泵注入锅炉省煤器和锅炉内。产生蒸汽后输送至分汽缸，再分配给各用户。（1）除氧器设备使用条件和要求：u工作压力：0.020.04MPau工作温度：102104u进水压力：0.2MPau进水温度：20u蒸汽压力：0.25MPau蒸汽温度：145u安装方式：高位安装（2）泵类设备循环泵：泵的流量与热交换器二次侧的设计流量相符；扬程为2832mH2O；所配电机为标准三相鼠笼异步电机；电源电压380V，频率50HZ；泵的轴承运行寿命至少为21600小时；承压为1.6MPa，可耐介质温度120；防护等级IP55，绝缘等级F。给水泵：转速2950r/min；介质为清洁水或理化性能类似于水、不含固体颗粒的液体；液体温度105；当介质温度80，必须外接冷却水冷却；流量范围25 m3/h；扬程范围180m；最高工作压力为吸入口压力+泵最大压力7MPa。6、点火油气站点火油气站主要由MF-75型全自动点火油箱及YSP118型点火液化气装置组成。MF-75点火油箱为煤科院专利产品，其容积为75L，可实现远程启停供油，油压监控。总功率0.12kW。7、惰性气体保护站本系统惰性气体保护站采取CO2和N2保护装置，通过塔上温度变化发出信号，惰性气体保护装置判断后自动执行释放，CO2从塔顶设置的喷头处缓慢喷入，隔绝空气，形成保护层；N2从流化组件处渗入煤粉塔内熄灭火源，确保塔内煤粉安全。本方案配CO2、N2气排各一套。8、压缩空气站压缩空气站由空压机、缓冲罐、风冷式冷冻干燥机以及附属管道组成，为工艺系统提供品质为0.60.8MPa的洁净压缩空气。压缩空气的主要用途有，第一：燃烧器清洗气源，燃烧器火焰检测器、摄像头正对炉膛火焰，易造成灰尘覆盖，影响检测、成像效果，压缩空气完成在线吹洗任务；第二：声波吹灰器动力气源；第三：锅炉与煤粉塔除尘器的布袋喷吹气源；第四：煤粉塔卸料流化气
