第三课：AI基本图形的绘制与编辑.doc

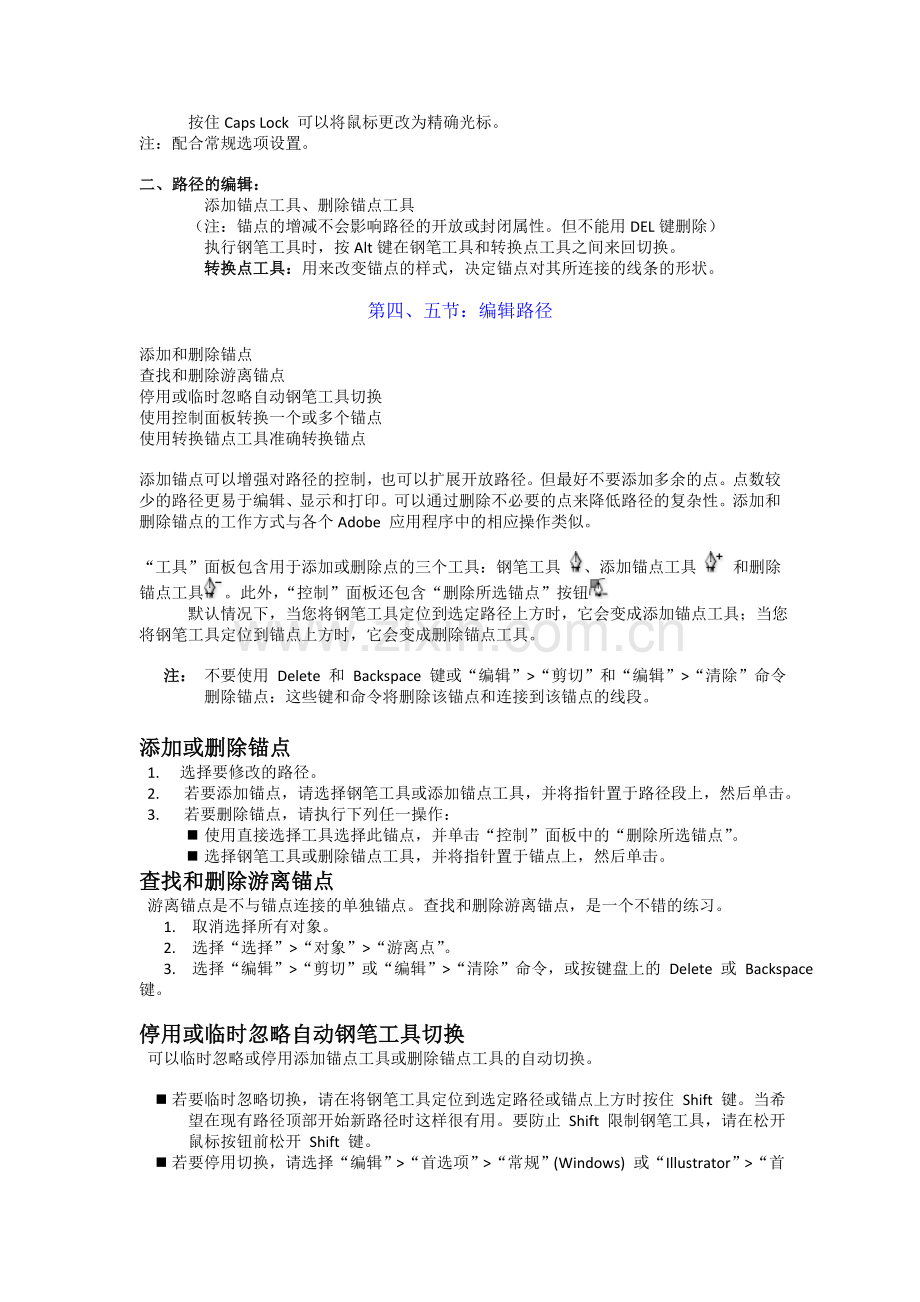

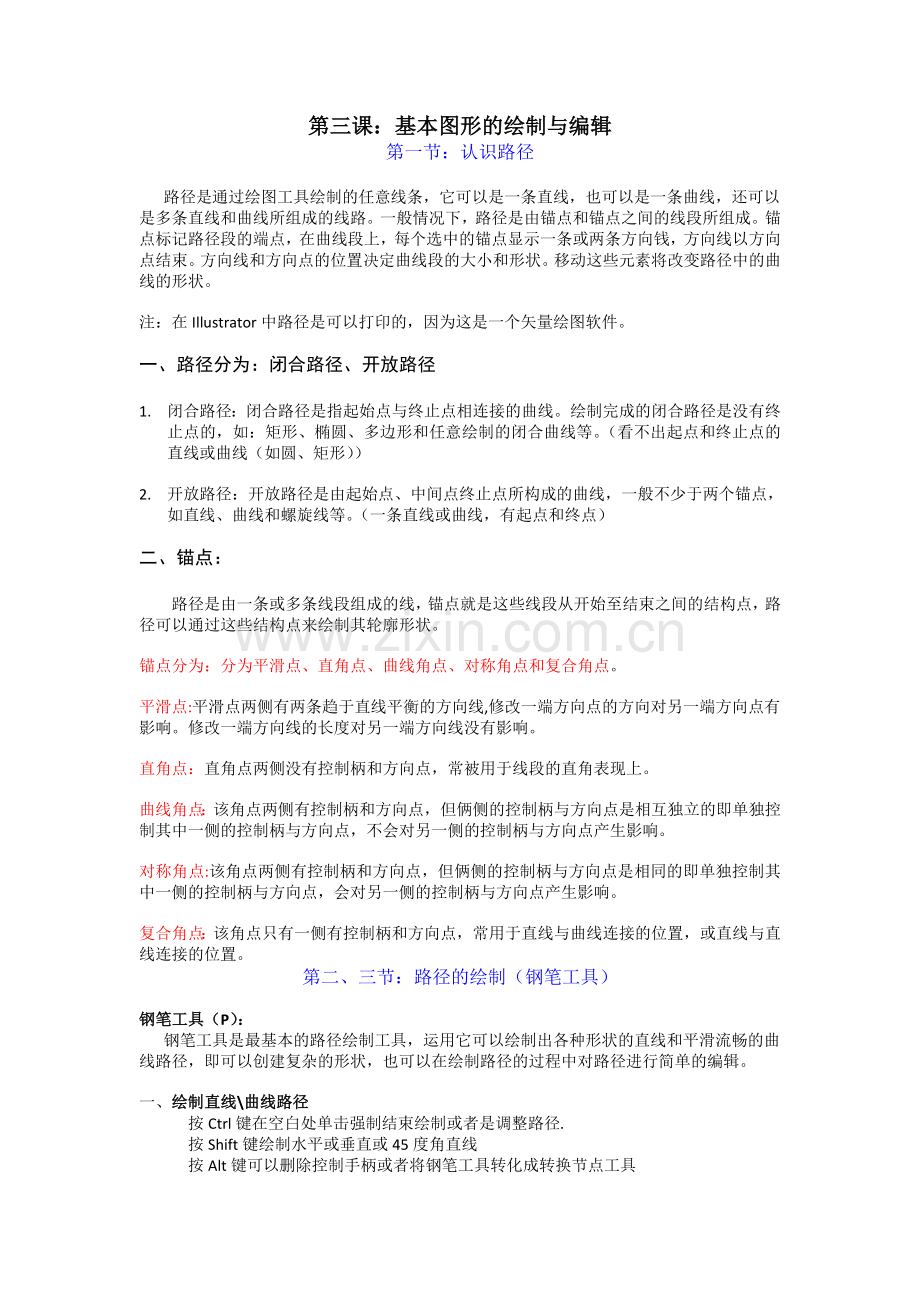

第三课：基本图形的绘制与编辑第一节：认识路径路径是通过绘图工具绘制的任意线条，它可以是一条直线，也可以是一条曲线，还可以是多条直线和曲线所组成的线路。一般情况下，路径是由锚点和锚点之间的线段所组成。锚点标记路径段的端点，在曲线段上，每个选中的锚点显示一条或两条方向钱，方向线以方向点结束。方向线和方向点的位置决定曲线段的大小和形状。移动这些元素将改变路径中的曲线的形状。注：在Illustrator中路径是可以打印的，因为这是一个矢量绘图软件。 一、 路径分为：闭合路径、开放路径1. 闭合路径：闭合路径是指起始点与终止点相连接的曲线。绘制完成的闭合路径是没有终止点的，如：矩形、椭圆、多边形和任意绘制的闭合曲线等。（看不出起点和终止点的直线或曲线（如圆、矩形）2. 开放路径：开放路径是由起始点、中间点终止点所构成的曲线，一般不少于两个锚点，如直线、曲线和螺旋线等。（一条直线或曲线，有起点和终点）二、 锚点：路径是由一条或多条线段组成的线，锚点就是这些线段从开始至结束之间的结构点，路径可以通过这些结构点来绘制其轮廓形状。锚点分为：分为平滑点、直角点、曲线角点、对称角点和复合角点。平滑点:平滑点两侧有两条趋于直线平衡的方向线,修改一端方向点的方向对另一端方向点有影响。修改一端方向线的长度对另一端方向线没有影响。直角点：直角点两侧没有控制柄和方向点，常被用于线段的直角表现上。曲线角点：该角点两侧有控制柄和方向点，但俩侧的控制柄与方向点是相互独立的即单独控制其中一侧的控制柄与方向点，不会对另一侧的控制柄与方向点产生影响。对称角点:该角点两侧有控制柄和方向点，但俩侧的控制柄与方向点是相同的即单独控制其中一侧的控制柄与方向点，会对另一侧的控制柄与方向点产生影响。复合角点：该角点只有一侧有控制柄和方向点，常用于直线与曲线连接的位置，或直线与直线连接的位置。第二、三节：路径的绘制（钢笔工具）钢笔工具（P）：钢笔工具是最基本的路径绘制工具，运用它可以绘制出各种形状的直线和平滑流畅的曲线路径，即可以创建复杂的形状，也可以在绘制路径的过程中对路径进行简单的编辑。一、绘制直线曲线路径 按Ctrl键在空白处单击强制结束绘制或者是调整路径. 按Shift键绘制水平或垂直或45度角直线 按Alt键可以删除控制手柄或者将钢笔工具转化成转换节点工具 按住Caps Lock 可以将鼠标更改为精确光标。注：配合常规选项设置。二、路径的编辑： 添加锚点工具、删除锚点工具 （注：锚点的增减不会影响路径的开放或封闭属性。但不能用DEL键删除） 执行钢笔工具时，按Alt键在钢笔工具和转换点工具之间来回切换。 转换点工具：用来改变锚点的样式，决定锚点对其所连接的线条的形状。第四、五节：编辑路径添加和删除锚点 查找和删除游离锚点停用或临时忽略自动钢笔工具切换使用控制面板转换一个或多个锚点使用转换锚点工具准确转换锚点添加锚点可以增强对路径的控制，也可以扩展开放路径。但最好不要添加多余的点。点数较少的路径更易于编辑、显示和打印。可以通过删除不必要的点来降低路径的复杂性。添加和删除锚点的工作方式与各个Adobe 应用程序中的相应操作类似。“工具”面板包含用于添加或删除点的三个工具：钢笔工具 、添加锚点工具 和删除锚点工具。此外，“控制”面板还包含“删除所选锚点”按钮 默认情况下，当您将钢笔工具定位到选定路径上方时，它会变成添加锚点工具；当您将钢笔工具定位到锚点上方时，它会变成删除锚点工具。 注： 不要使用 Delete 和 Backspace 键或“编辑”“剪切”和“编辑”“清除”命令删除锚点：这些键和命令将删除该锚点和连接到该锚点的线段。添加或删除锚点1. 选择要修改的路径。2. 若要添加锚点，请选择钢笔工具或添加锚点工具，并将指针置于路径段上，然后单击。 3. 若要删除锚点，请执行下列任一操作：n 使用直接选择工具选择此锚点，并单击“控制”面板中的“删除所选锚点”。n 选择钢笔工具或删除锚点工具，并将指针置于锚点上，然后单击。查找和删除游离锚点 游离锚点是不与锚点连接的单独锚点。查找和删除游离锚点，是一个不错的练习。 1. 取消选择所有对象。 2. 选择“选择”“对象”“游离点”。 3. 选择“编辑”“剪切”或“编辑”“清除”命令，或按键盘上的 Delete 或 Backspace 键。 停用或临时忽略自动钢笔工具切换 可以临时忽略或停用添加锚点工具或删除锚点工具的自动切换。 n 若要临时忽略切换，请在将钢笔工具定位到选定路径或锚点上方时按住 Shift 键。当希望在现有路径顶部开始新路径时这样很有用。要防止 Shift 限制钢笔工具，请在松开鼠标按钮前松开 Shift 键。n 若要停用切换，请选择“编辑”“首选项”“常规”(Windows) 或“Illustrator”“首选项”“常规”(Mac OS)，然后选择“停用自动添加/删除”。 可以将路径上的点在角点和平滑点之间进行转换。使用“控制”面板中的选项，可以快速转换多个锚点。通过使用转换锚点工具，可以选择仅转换锚点的一侧，并可以在转换锚点时精确地改变曲线。 使用控制面板转换一个或多个锚点若要使用“控制”面板中的锚点转换选项，则应仅选择相关锚点，而不是选择整个对象。如果选择多个对象，则其中某个对象必须是仅部分选定的。当选定全部对象时，“控制”面板选项将更改为影响整个对象的选项。n 若要将一个或多个角点转换为平滑点，请选择这些点，然后单击“控制”面板中的“将所选锚点转换为平滑” 按钮。n 若要将一个或多个平滑点转换为角点，请选择这些点，然后单击“控制”面板中的“将所选锚点转换为圆角” 按钮。 使用转换锚点工具准确转换锚点1. 选择要修改的整个路径，以便您能够查看到路径的锚点。2. 选择转换锚点工具。 3. 将转换锚点工具定位在要转换的锚点上方，然后执行以下操作之一： n 要将角点转换为平滑点，请将方向点拖动出角点。 将方向点拖动出角点以创建平滑点n 如果要将平滑点转换成没有方向线的角点，请单击平滑点。 单击平滑点以创建角点n 如果要将平滑点转换成具有独立方向线的角点，请单击任一方向点。 将平滑点转换为角点n 要将没有方向线的角点转换为具有独立方向线的角点，请首先将方向点拖动出角点（成为具有方向线的平滑点）。仅松开鼠标按钮（不要松开激活转换锚点工具时按下的任何键），然后拖动任一方向点。第六节：编辑高级路径（1）调整路径连接两条开放路径连接两个端点使用键盘移动或轻移锚点或线段延伸路径的一部分而不扭曲其整体形状连接两条开放路径 1. 使用钢笔工具将指针定位到要连接到另一条路径的开放路径的端点上。当将指针准确地定位到端点上方时，指针将发生变化。 2. 单击此端点。 3. 请执行以下任一操作：n 要将此路径连接到另一条开放路径，请单击另一条路径上的端点。如果将钢笔工具精确地放在另一个路径的端点上，指针旁边将出现小合并符号。n 若要将新路径连接到现有路径，可在现有路径旁绘制新路径，然后将钢笔工具移动到现有路径（未所选）的端点。当看到指针旁边出现小合并符号时，单击该端点。 连接两个端点 1. 选择端点。 如果两个端点重合（一个在另一个的上方），请拖动选框穿过或围绕这两个端点以选择它们。 2. 单击“控制”面板中的“连接所选终点”按钮。 如果端点重合，将显示对话框使您可指定连接类型。选择“角”选项（默认值）或“平滑”选项，然后单击“确定”。 连接端点A. 选择和连接重合端点B.选择和连接非重合端点使用键盘移动或轻移锚点或线段 1. 选择锚点或路径段。 注： 在 Photoshop 中，只能按此方式移动锚点。 2. 单击或按下键盘上的任一方向键，可向箭头方向一次移动 1 个像素。 在按下方向键的同时按住 Shift 键可一次移动 10 个像素。 注： 在 Illustrator 和 InDesign 中，通过更改“键盘增量”首选项可以更改轻移的距离。当更改默认增量时，按住 Shift 键可轻移指定距离的 10 倍。 延伸路径的一部分而不扭曲其整体形状 1. 选择整个路径。 2. 选择改变形状工具 （位于比例缩放工具 下方）。 3. 将光标定位在要作为焦点（即拉伸所选路径线段的点）的锚点或路径线段上方，然后单击。 如果您单击路径线段，突出显示且周围带有方框的锚点将添加到路径。 4. 按住 Shift 键单击更多锚点或路径线段作为焦点。您可以突出显示不限数量的锚点或路径线段。 5. 拖动突出显示的锚点以调整路径。 第七节：编辑高级路径（2）编辑高级路径连接命令（Ctrl+j）如果有两个锚点，便可以借助“连接”命令，把它们用一条直线路径连接起来。使用连接命令必须注意以下四个条件；n 只能选择两个锚点，如果选了三个或三个以上的锚点，“连接”命令就会失效。n 如果选择开放路径上的所有锚点，连接命令会在起始点和结束锚点之间绘制一条直线，这样形状就封闭了。n 所选锚点必须同属一个组。n 所选锚点不能是图形对象上的如果两个锚点完全重叠在了一起，AI会把它们并成一个锚点，这时可以选择把它转换为平滑点或角点。平均命令（Ctrl+alt+J）平均功能至少可以选择两个锚点，平均分布它们之间的间距后还可以移动它们的位置。可以横向或纵向平均锚点，也可以既横向或纵向平均锚点，同时平均的锚点数不受限制。选择两个锚点，然后按下Ctrl+Shift+Alt+j组合键，可以同时执行“平均”和“连接”功能。使用轮廓化描边路径描边能够让路径变得更粗，但是却无法在画板上选择和操作。不过，可以选择一个有描边的路径，然后执行【对象】-【路径】-【轮廓化描边】这样该路径的描边就会扩展成填充形状。偏移路径它根据用户指定的偏移量偏移所选的对象在原路径基础上创建新的矢量路径，而原路径并不受影响。【对象】-【路径】-【偏移路径】对开放路径应用“偏移路径时”会创建一个新的封闭路径第八节：编辑高级路径（3）编辑高级路径简化矢量路径简化矢量路径可以删除路径上一些多余的锚点，路径上有太多锚点会导致文件变复杂，这样在打印时比较耗时间，编辑时也比较困难。【曲线精度】：该设置决定简化后的路径和原路径曲线有多接近。精度越高，简化的路径就越接近原路径，不过比原路径锚点数少。【角度阈值】：该设置决定角点的平滑度。假如角点的角度小于“角度阈值”中的值，角点就无法变成平滑点。n 直线：该设置会强制简化路径只能使用角点，这样路径就会简洁很多。当然，路径可能与原路径并不区配，不过，在做创意性强的工作时它会非常有用。n 显示原路径：勾选“显示原路径”复选框后，程序会把原路径和简化后的路径都显示出来，从而能够比较两者间的差异。分割下方对象使用分割为网格功能在制作图稿时，矩形网格工具虽然可以快速创建好网格，但是它不好控制，特别是在增加行和列之间的间距时尤其如此。而AI中的“分割为网格”功能却能在保留现有形状的同时，将其分割为指定的数量的相等矩形。【对象】-【路径】-【分割为网格】。用清理功能删除多余的元素【对象】-【路径】-【清理】游离点未上色对象空文本路径第九节：创建复合路径创建复合路径选择需要建立复合路径的两个或两个以上的图形，选择【对象】【复合路径】【建立】命令，即可将选择的图形建立复合路径。对图形创建复合路径时，图形也会随着所选对象的状态不同而发生变化，若选择的图形相交在一起，创建复合路径后，除了图形的填色与描边将保持统一外，相交部分的图形将被修剪掉。技巧 点拔对两个或两个以上的图形创建复合路径与对图形进行编组的概念有点相似，因为对两个或两个以上未叠加在一起的图形建立复合路径后，图形将会成为一个整体，所不同的是，若选择编组选择工具选择其中的某一图形，对该图形进行编辑后，编辑的效果将会是针对该复合对象上的所有图形。即若运用编组选择工具选择复合对象的某一图形，并对其描边和填色进行更改时，更改的操作将会作用于该复合对象中的所有图形。若对分开的图形创建复合路径，则图形会成为一个整体，只是图形的填色和描边自动保持为统一，而外形不会发生变化。第十、十一、十二节：修剪图形路径寻找器 【窗口】【路径查找器】命令（一）形状模式：l 与形状区域相加：将对象重叠的部分删除，在原有的基础上生成一个新轮廓。新生成的对象属性将和上层对象的属性相同。l 与形状区域相减：将上层对象定为“裁刀”，切除目标对象重叠的部分，上层对象被自动删除，结果对象属性以最底层为主。l 与形状区域相交：保留两对象重叠的部分，其它部分被自动删除，结果对象属性以最上层为主l 排除重叠形状区域（挖空）：将对象相互重叠的部分删除成空白状态。结果对象属性以上层对象属性相同。扩展：当执行以上操作后，对象保留原对象路径和锚点，点击扩充即形成当前对象的路径和锚点。（二）路径查找器（拆分、合并、裁剪类）：l 分割：将所有重叠在一起的对象分割开。分割后的对象自动成组，重叠的部分对象属性以最上层为主。l 修剪：将上层对象的形状删除与下层对象重叠的部分，并自动成组。删除后得到的新对象边线为无色。l 合并：相同颜色的对象合并，同“联合”相同，边线为无色；不同颜色的对象合并，将删除重叠的部分，边线为无色，同“修剪”相同。l 裁剪：对象重叠在一起，剪切的结果是留下重叠的部分，其属性和下层对象属性相同，并保留了最上层轮廓线。消除了所有的边线颜色，类似于蒙版。与相交不同的是相交是保留上层对象的颜色和形状。l 轮廓：将重叠的对象进行分割，并转换为轮廓线，其宽度是0磅，外框颜色是原对象的填充颜色，重叠部分的轮廓线色由位于最上层对象填充色来决定，而轮廓线被分割成一段段开放路径并自动成组（该命令能把线稿分成单元线段。每一线段都能被独立操作而不成组。这个命令对对象套印补漏白有用）。l 剪去后置对象：将下层对象定为“裁刀”，切除目标对象重叠的部分，下层对象被自动删除，结果对象属性以最上层为主。 第十三节：变换及旋转图形认识“变换”面板和旋转工具选择窗口变换命令弹出变换对话框l X：用于设置图形的水平位置l Y：用于设置图形的垂直位置l W：用于设置选择图形的变换控制框宽度l H：用于设置选择图形的变换控制框高度l 旋转：用于设置图形的旋转角度l 倾斜：用于设置选择的图形的倾斜度仅变换对象：选择该命令，对选择的图形进行变换操作时，将变换整个图形对象。仅变换图案：选择该命令，对选择的图形进行变换操作时，将变换图形中的图案部分。旋转工具旋转图形对象运用选择工具箱中的选择工具，在图形窗口中选择需要旋转的图形，选择【对象】【变换】【旋转】命令或双击工具箱中的旋转工具，l 角度：用于设置旋转用度，其取值范围在-360-360之间l 对象：选中该复选框，在旋转具有填充图案的图形时，系统将只针对图形对象进行旋转，其填充图案不发生变化。l 图案：选中该复选框，在旋转具有填充图案的图形时，系统将只针对填充图案进行旋转，而图形对象不发生变化。l 复制：单击复制按扭，系统将对原图形按当前设置的角度进行旋转，并且还会在图形窗口中保留原图形的同时复制旋转的图形。使用旋转工具时，按住ALT键可以以鼠标单击的点定为旋转的中心点。第十四节：镜像工具运用镜像工具镜像图形在AI中，运用镜像工具可以将图形按照水平、垂直或任意角度进行镜像操作。在图形窗口中运用选择工具选取图形，双击工具箱中的镜像工具，或者选择【对象】/【变换】/【对称】命令，弹出镜像对话框。l 水平：选中该复选框，可以将所选择的图形按水平方向进行镜像操作。l 垂直：选中该复选框，可以将所选择的图形按垂直方向进行镜像操作。l 角度：用于设置所选图形镜像时的倾斜角度。l 复制：单击该按钮，系统将对图形按当前设置的参数进行镜像，并且还会在原图形窗口中保留原图形的同时复制镜像的图形。使用镜像工具时，按住ALT键可以以鼠标单击的点定为镜像的中心点。
