S7-300与S7-200MPI通讯.doc

S7-200 PLC与S7-300 PLC之间采用MPI通讯方式时，S7-200 PLC中不需要编写任何与通讯有关的程序，只需要将要交换的数据整理到一个连续的V 存储区当中即可，而S7-300 PLC中需要在组织块OB1（或是定时中断组织块OB35）当中调用系统功能X_GET（SFC67）和X_PUT(SFC68)，以实现S7-200 PLC与S7-300 PLC之间的通讯。调用SFC67和SFC68时VAR_ADDR参数填写S7-200的数据地址区，由于S7-200的数据区为v区，这里需填写 P#DB1.DBX×× BYTE n 对应的就是S7200 V存储区当中VB××到VB（××＋n）的数据区。例如交换的数据存在S7-200中VB50到VB59这10个字节当中，VAR_ADDR参数应为 P#DB1.DBX50.0 BYTE 10.
首先根据S7-300的硬件配置，在STEP7当中组态S7-300站并且下载，注意S7-200和S7-300出厂默认的MPI地址都是2，所以必须修 改其中一个PLC的站地址，例子程序当中将S7-300 MPI地址设定为2，S7-200地址设定3，另外要分别将S7-300和S7-200的通讯速率设定一致，可设为9.6K，19.2K，187.5K三 种波特率，例子程序当中选用了19.2K的速率。

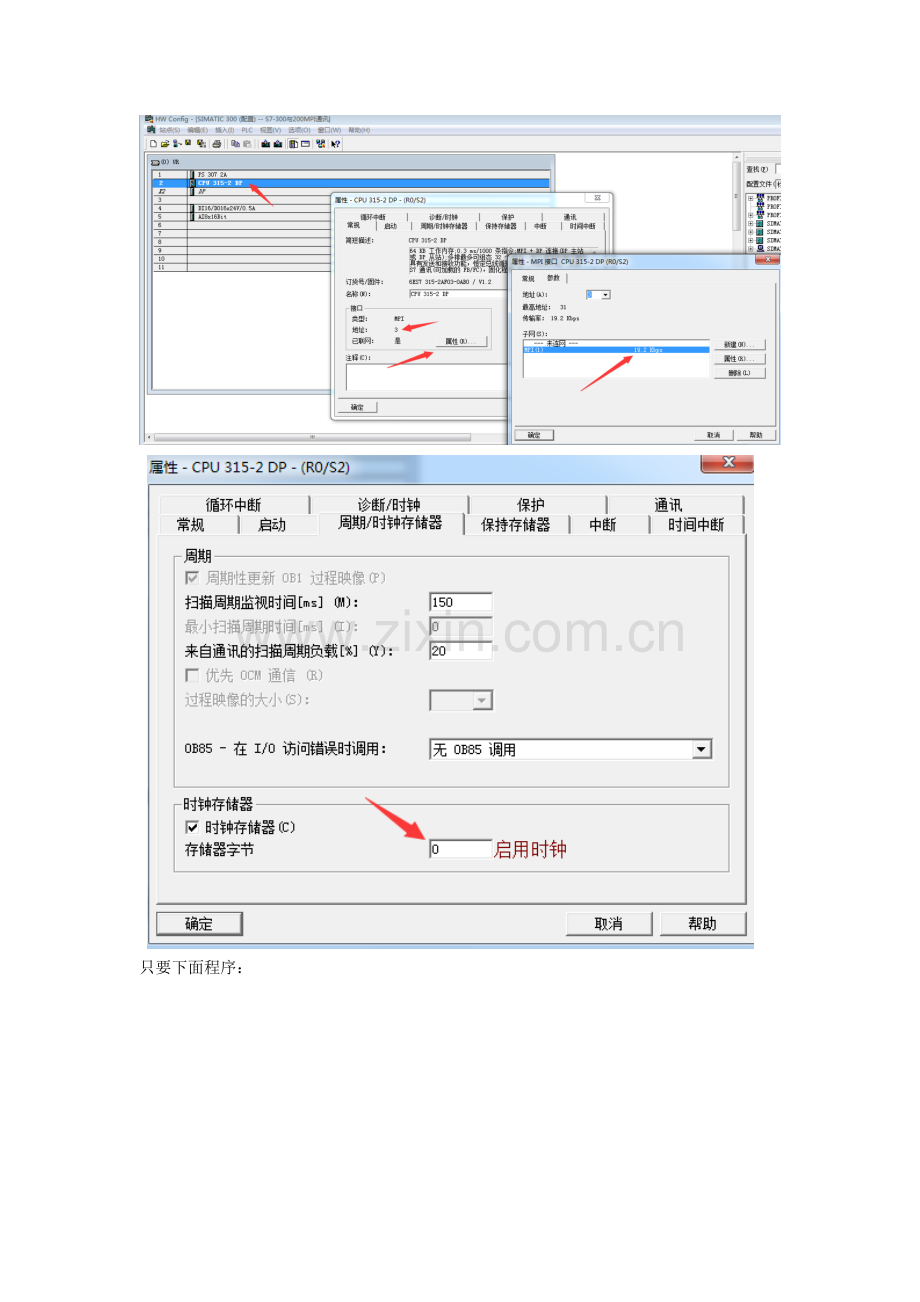

组态S7-300主站

只要下面程序：

说明：A、触发时钟，本例用系统时钟，每05秒触发一次，如感觉双方通讯延时，可以用M0.3或M0.2,要测试。如果多个200站通讯的话，最好采用定时器做时间轮询机制。
B、一直为1就可以
C、指200的站地址，16进制
D、读取200的数据地址，最好写P#格式，写MB0格式也有可能通讯，但不确定。上图中只读取200的MB2开始的2个字节。V区对应DB1，比如VB10开始的5个字节，则表示
P#DB1.DBX 10.0 BYTE 5。
E、错误代码
F、传输完成为0
G、把200读取进来的值存放在300的位置。可以是M区、DB区，但数据长度和格式必须和200发送区一致。

另外注意200的站地址和300组态一直，波特率最好都19.2k。200里不需要编通讯程序，只做把发送数据和接收数据转存处理就可以了。
