(完整word)博客管理系统需求分析
系统需求分析
一．用例图
用例图用来描述系统与参与者之间的相互作用，与用例图相关的几个概念:
（1）角色：代表了某一事件发生的参与者,用一个小人表示。
(2）用例：代表系统可以实现的功能,通常一个用例代表一组功能,实质上规定了系统实现功能的范围。
（3）用例图：当角色和用例发生某种关系时，就可以用一个图将它们关联起来，这就是用例图。

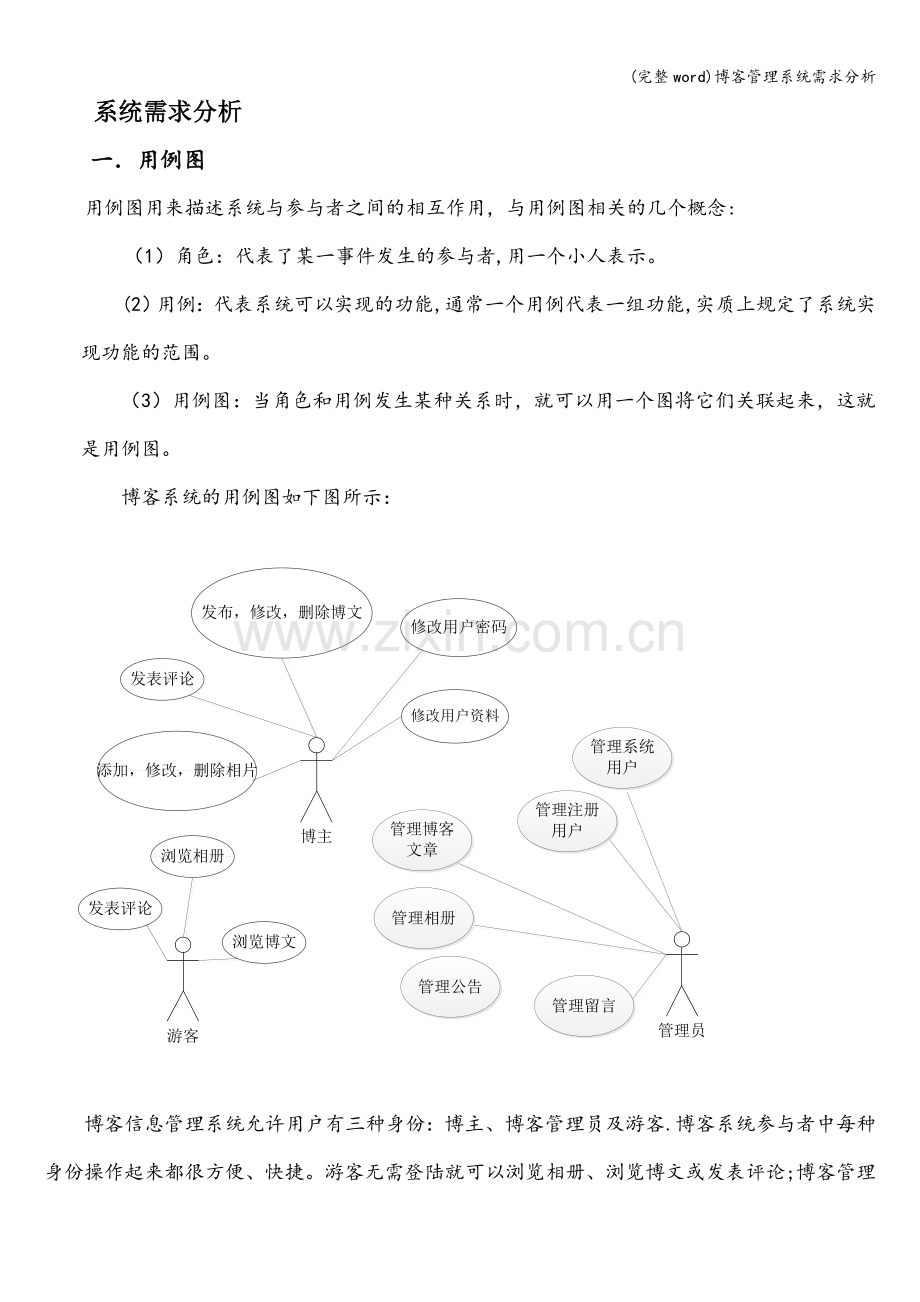

博客系统的用例图如下图所示：

博客信息管理系统允许用户有三种身份：博主、博客管理员及游客.博客系统参与者中每种身份操作起来都很方便、快捷。游客无需登陆就可以浏览相册、浏览博文或发表评论;博客管理员注册后再登陆，就可以管理注册用户、管理系统用户管理博客文章，管理留言，管理相册；普通博主注册后在登录,就可以修改用户资料，修改密码，发布，修改，删除博文,添加，删除，修改相片，发表评论。

二．数据流图
系统运行过程中,主要涉及到两部分的数据流向，一部分是管理员在系统后台管理界面上发出的对数据库操作的数据流，另一部分是用户(包括普通博主和游客）在应用前台使用系统时所产生的数据流。

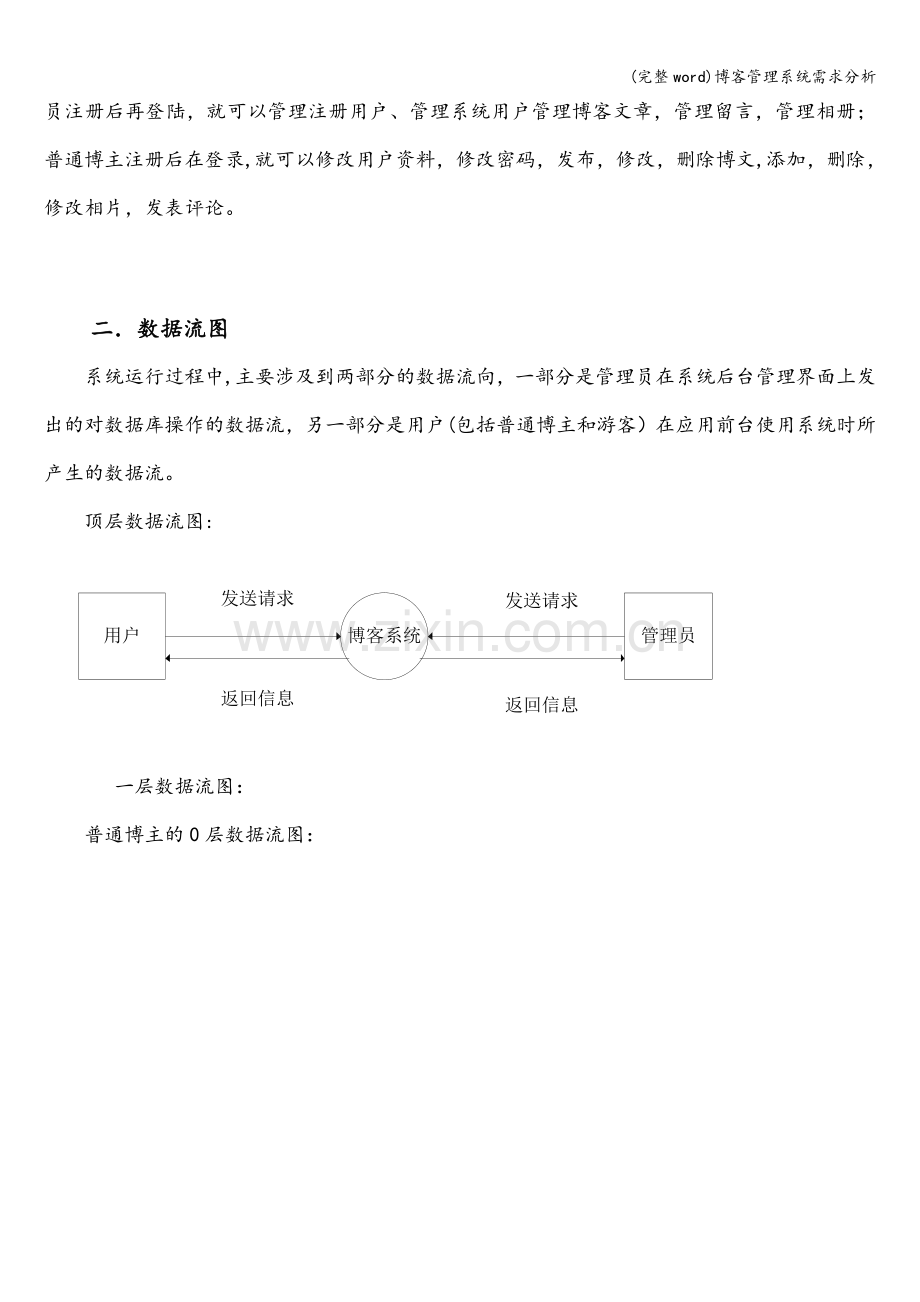

顶层数据流图:

一层数据流图：
普通博主的0层数据流图：

管理员的0层数据流图:

游客的0层数据流图:

三．功能模块图
前台功能模块结构图：

后台功能模块结构图:

博客信息管理系统分为面向网络用户的前台及面向个人博客维护管理的后台，依据博客网站中所要实现的基本功能的设定，将所有功能分解为如下四个主要的功能模块来加以实现。用户以合法的用户名及密码登录，系统即可按该登录用户的权限分配操作模块。
（一) 博客注册登录管理模块
博客注册登录管理模块用于建立博客网站固定的客户群体，通过记录对应的博客档案,实现对博客信息的后台维护及管理,同时也便于通过博客档案库将网站最新动态及相关企业的信息方便地传达给每一位潜在的客户。
该功能模块实现了以下几个子功能。
（1)新博客注册.
（2）博客登录管理。
（3）跳转到博客主页。
只有进行登录并通过身份验证的用户，才可以在个人博客页面发表日志,并借助个人设置实现对个人博客相关信息的管理维护。对于没有经过身份验证的网络用户不允许在博客页面中发表日志，更不允许对博客页面信息进行管理维护.
（二） 博客及文章检索查询模块
博客及文章检索查询模块为网络用户提供便捷的搜索，以及日志阅读浏览等功能，同时对日志的评论信息、博客推荐也能够及时反馈给网络用户.
该功能模块实现了以下几个子功能.
（1）热门博客页面推荐。
（2）最新博客日志推荐。
（3)日志信息关键字搜索.
该模块能够在网页中随时提供在线的最新日志信息.该信息需要定期更新，网络用户可以随时获得最新日志以及最热门的博客推荐。在客户选择了某个博客或者某个感兴趣的日志后，可以方便地跳转到对应博客页面进行日志的阅读，并和博客进行交流互动。
为了使网络用户尽快定位到所需的博客资料及日志信息，本模块提供了搜索功能，用户可以对所关注的日志信息按照标题进行关键字搜索，以避免用户浏览多个页面来寻找所需的日志信息。
(三) 博客个人维护管理模块
博客个人维护管理模块用于实现用户对博客个人主页及相关信息的动态管理。
该功能模块实现了如下几个子功能:
(1）日志及日志分类管理.
（2）评论及留言管理。
(3）个人基本信息维护管理。
借助该模块，用户可以随时对个人博客主页中的内容进行增加或修改，包括日志分类信息的更新、评论及留言管理等功能，也允许用户对博客的个人信息进行维护及其管理。
四．博客系统的流程图
